選択弁の解説：筆記の「役割」と実技の「作動」をつなぐ

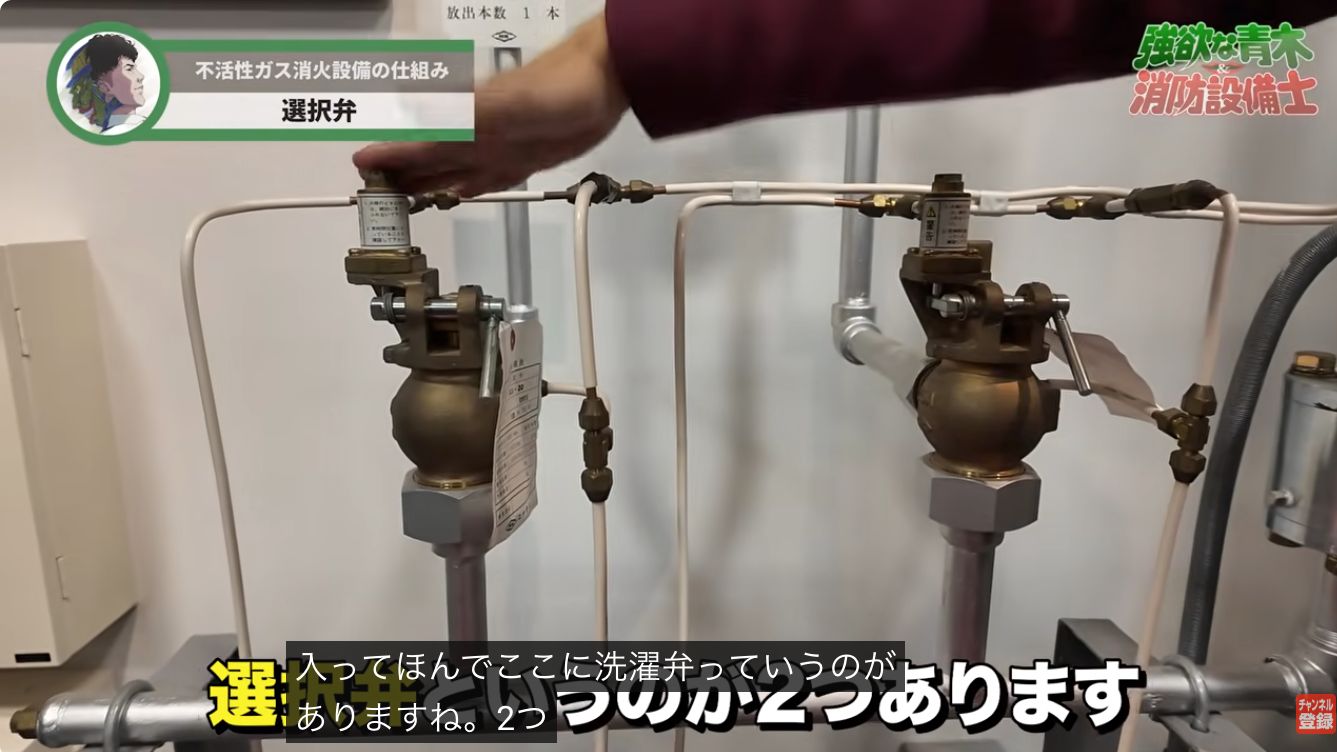

上の選択弁の問題を解いた後に、実機の接続先も確認しましょう。（青木マーケ㈱・３分51秒の実写／画像を押すと拡大）

貯蔵容器を共用するとき、放射する区画へ消火剤を導くのが選択弁の役割です。一方、この実機で弁を動かす力は、起動用ガス容器から操作管を通って伝わるガス圧です。「設置目的」と「作動させる力」は別の答えになります。

写真では、黄色い本体の上に作動部があり、細い操作管がつながっています。弁本体を通る消火剤の流れと、作動部へ届く操作ガスの流れを分けると、系統図の接続理由まで説明できます。

筆記・構造の説明へ戻る：電気信号／操作ガス／消火剤の３つの経路。実技で名称を答えられたら、機器を順につないで放射までの仕組みを復習してください。

①インプット：作動用ガスと消火剤の経路

起動用ガス容器は、機器を作動させるためのガスを供給する容器です。貯蔵容器は、消火のために放出する消火剤を入れる容器です。同じ設備のガスでも、弁を動かす役割と火を消す役割を分けて考えます。

起動用ガスの圧力を利用して開く方式がガス圧式、選択弁ソレノイドで開く方式が電気式です。図の上段は作動用のガス圧を選択弁の開放機構へ伝える経路、下段は貯蔵容器の消火剤を選択弁へ送る経路です。レバーの有無や管の太さだけで決めず、どの容器から何のために送るかを確かめましょう。

図は二酸化炭素設備の機能例で、既存の模式図を再利用しています。原問題の弁内部や実機寸法・配管経路を再現したものではなく、原図から薬剤種や容器容量を断定するものでもありません。既存の「選択弁」の名称・設置目的・作動力の問題と、次の接続先の補強をつなげて学びます。

参考：消防庁「不活性ガス消火設備等の選択弁の基準」第二・構造及び機能／久留米広域消防本部「第６ 不活性ガス消火設備」第６－２図の方式例。後者は方式比較図の参考であり、地域の配置条件を全国一律の条件として採用するものではありません。

②過去問：作動用ガスと消火剤の接続先

弊社2026年度版・甲種３類過去問テストの鑑別問１は、名称・設置目的を問う設問１と、A・Bの接続先を問う設問２で構成されています。名称・設置目的・ガス圧による作動は上の既存問題で学び、この追補では設問２の接続先だけを練習します。試験実施機関が公表した試験原文ではありません。

主題：A・Bにつながる配管の先の容器

原教材の「下の図」は、このWeb版では設問の上に置いた図を指します。図のA・Bと部品表示は無加工で保持しています。

＋ 解答・よく分かる解説

原教材の解答例：A＝起動用ガス容器、B＝貯蔵容器。

Aの理由：Aはピストンリリーザ側の接続です。ここへ送るガスは弁を作動させるためのもので、接続先は起動用ガス容器です。Aを消火剤貯蔵容器と答えると、作動用ガスの経路と消火剤の主経路を取り違えます。

Bの理由：Bは図の「入口」に当たる弁本体側の接続です。ここへ送る消火剤の供給元は貯蔵容器です。Bを起動用ガス容器と答えると、弁を動かす経路を消火剤の通り道としてしまいます。

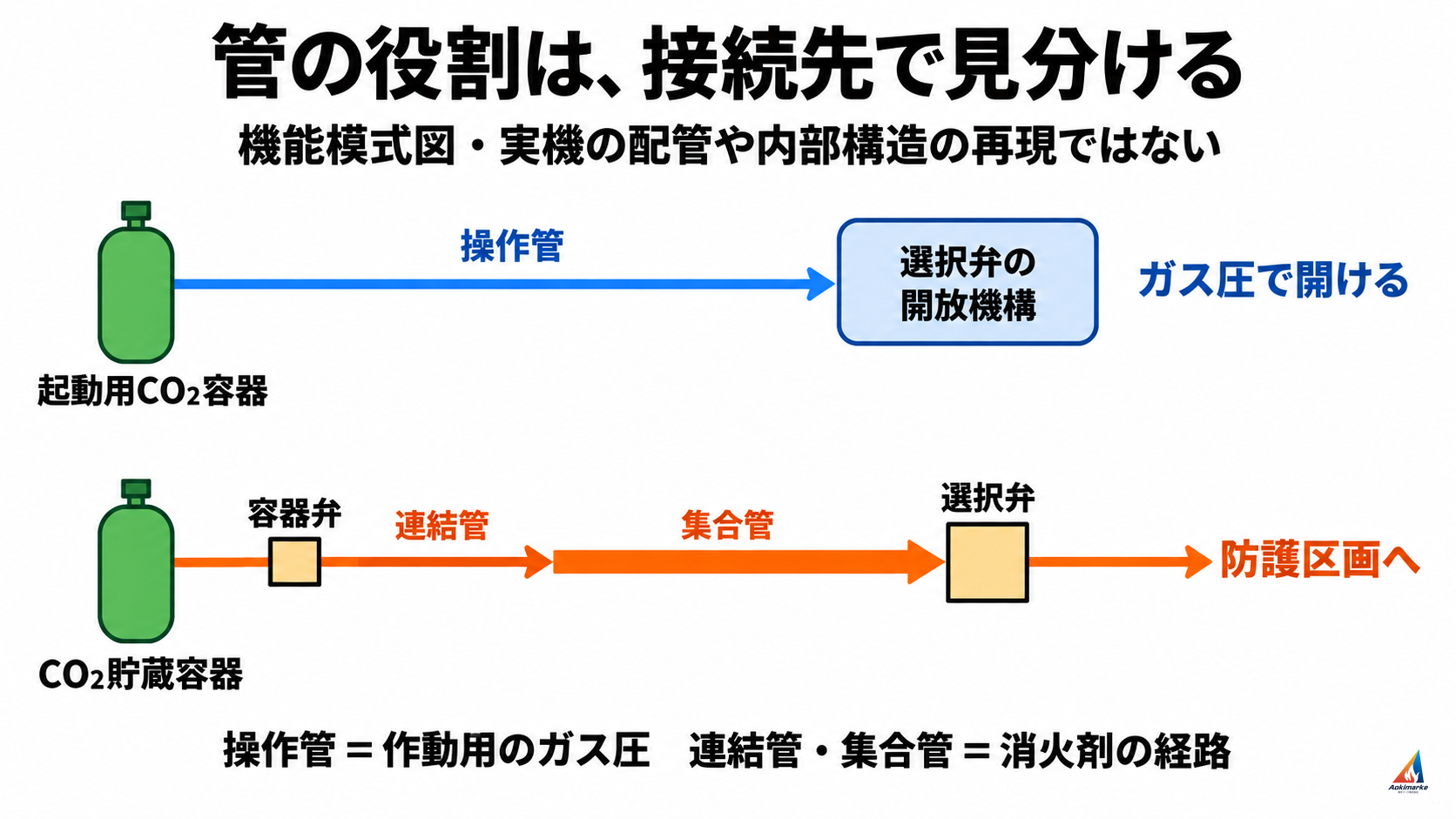

①と同じ既存機能模式図です。上段の起動用ガス容器から開放機構へ伝えるガス圧と、下段の貯蔵容器から選択弁へ送る消火剤を分けて確認します。図は二酸化炭素設備の機能例であり、原図の内部構造・実機寸法を再現したものでも、原図から薬剤種や容器容量を断定したものでもありません。

原問全体との対応：設問１の原解答は「ガス圧式選択弁」、設置目的の例は「防護区画または防護対象物ごとに消火薬剤を放出するため」です。上の既存の名称・設置目的と、起動用ガス容器のガス圧で作動する説明を合わせて確認します。この追補のA・Bを、既存問題の記号へ置き換えることはしません。

本問は機器の識別と役割を学ぶもので、実設備の弁を操作する手順を示すものではありません。

次の演習：粉末消火設備の構成機器で、別の機器の役割と接続先を確かめましょう。

補強演習：機器の使用設備を選ぶ

2022年の受験報告とは別に、弊社2026年度版・乙種３類過去問テストの鑑別問２から、使用設備を選ぶ小問を練習します。原問は「名称・使用設備・目的」の３小問です。名称と目的は既存の鑑別②で復習し、ここでは設備区分とのつながりを確かめましょう。

①インプット：消火剤と加圧用ガスを区別する

圧力調整装置は、供給側のガスを減圧・調整して送り出す機器です。本問では、粉末消火剤を貯蔵するタンクへ加圧用ガスを導入する働きに結び付けます。圧力計は圧力を読み取る部品であり、機器全体の働きとは区別します。

「窒素ガスを扱うから不活性ガス消火設備」と決めないことも大切です。粉末消火設備でも、消火剤とは別に加圧用ガスを使います。どの消火剤を放射する設備なのか、ガスは何のために使われるのかを分けて考えます。

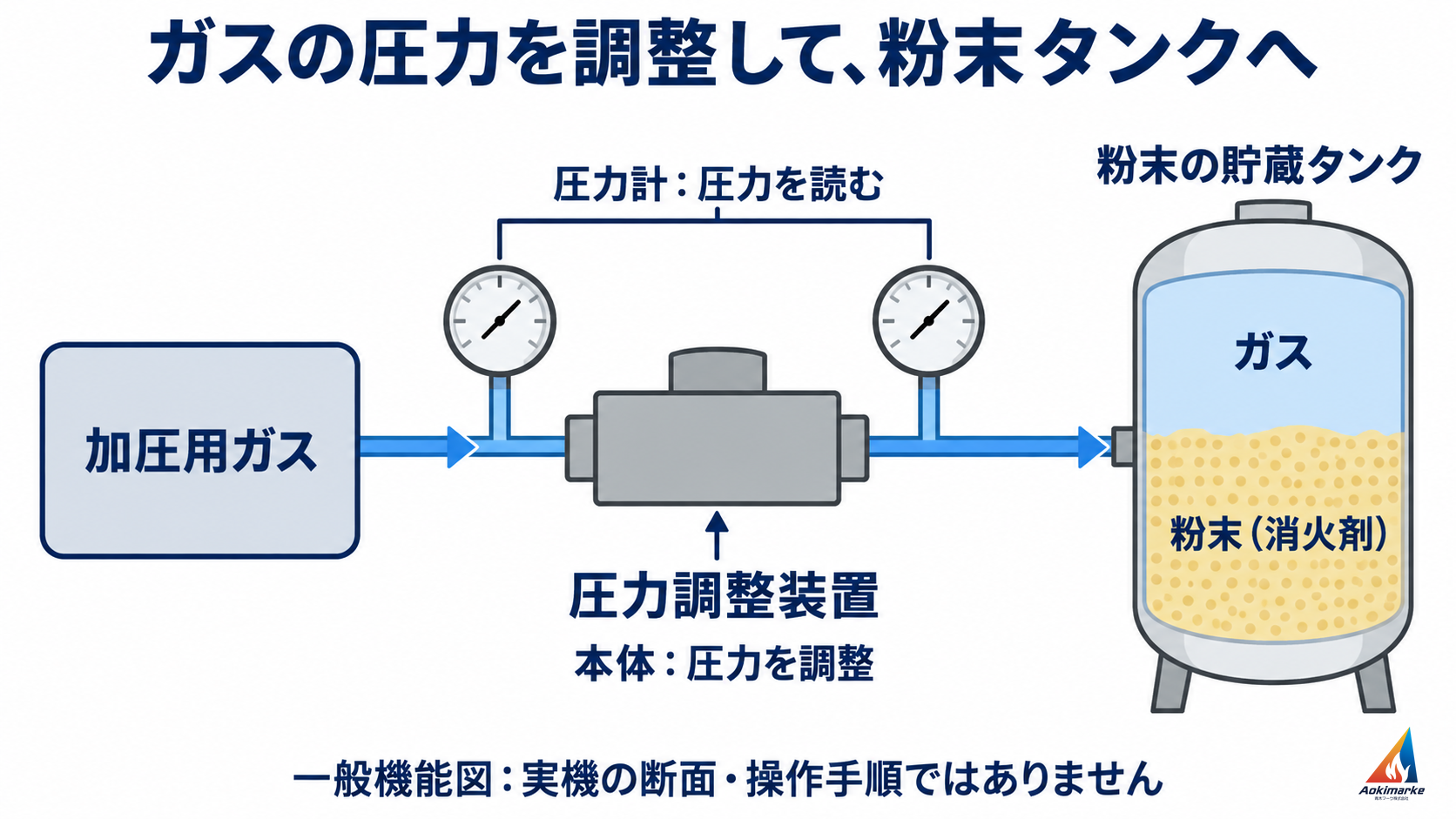

図は一般的な機能関係を示しています。実機の断面や接続方向、操作手順を再現した図ではありません。青い矢印は加圧用ガスをタンクへ導入する流れで、粉末消火剤が圧力調整装置を通るという意味ではありません。

②過去問：使用設備の選択

下の写真を用いて、原問の設問（２）に答えましょう。

+ 解答・よく分かる解説

正答：ウ．粉末消火設備（加圧式）

原解答はウです。原問の設置目的の解答例は「加圧用ガスを調整圧力以下にして貯蔵タンクに導入するため」です。粉末を貯蔵するタンクへ送る加圧用ガスの圧力を調整する、と設備と役割を結び付けます。

図は一般的な機能関係を示しています。実機の断面や接続方向、操作手順を再現した図ではありません。青い矢印は加圧用ガスをタンクへ導入する流れで、粉末消火剤が圧力調整装置を通るという意味ではありません。

各選択肢をどう区別するか

ア：本問の正答ではありません。不活性ガス消火設備は、不活性ガスを消火剤として扱う設備です。「固定式」という設置方式だけでは、本問の粉末貯蔵タンクへの加圧用ガス導入という解答の文脈に一致しません。ガスを扱う機器という外見だけで選ばないようにします。

イ：本問の正答ではありません。アと同じく消火剤の区分は不活性ガスです。「移動式」に変わっても、粉末消火設備の加圧用ガスを扱うという本問の解答の文脈にはなりません。固定式・移動式の違いと、消火剤の違いを混同しないことがポイントです。

ウ：本問の正答です。粉末消火剤の貯蔵タンクを加圧するため、ガスを調整して導入するという原解答の役割と対応します。消火剤である粉末と、それを放射するための加圧用ガスを区別して説明します。

エ：本問の正答ではありません。ハロゲン化物という消火剤の区分も、蓄圧式という方式も、原解答で指定された加圧式の粉末消火設備とは異なります。ただし「蓄圧式なら圧力調整装置は絶対にない」と覚えるのは誤りです。

以上は原問の正答と目的の解答例を対応させた説明です。写真の外観だけから、あらゆる機器の使用設備や適合を一意に断定するものではありません。別の消火設備で圧力調整装置を用いる場合もあるため、「圧力調整装置は粉末消火設備にしかない」と一般化しないでください。

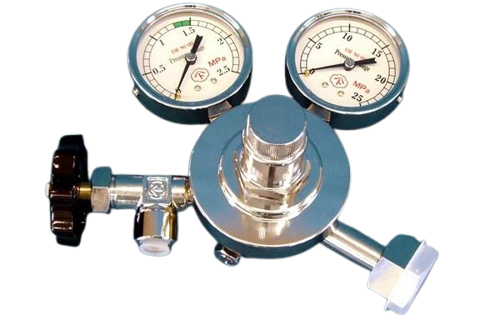

原写真は無加工です。型式、適用ガス、使用可能な圧力、実機の接続方向は写真だけから確定していません。原問の設問（２）の配点は６点です。

次の練習：粉末消火設備の製図①へ進み、圧力の値がどの位置・どの目的の値かを確かめてください。

補助演習：耐熱保護配線の工事方法

弊社2026年度版・乙種３類過去問テストの筆記問27に基づく補助演習です。2022年の受験報告や、実際の試験原文を示すものではありません。原４肢・正答を保持し、不燃専用室等の特例を適用しない条件を設問に補った編集問題です。

①インプット：耐熱配線は「電線の種類」と「工事方法」を組み合わせる

耐熱配線は、電線の名前だけで判定せず、その電線に認められた工事方法と組み合わせて確認します。たとえば、ポリエチレン絶縁電線は、金属管工事により敷設する方法が示されています。

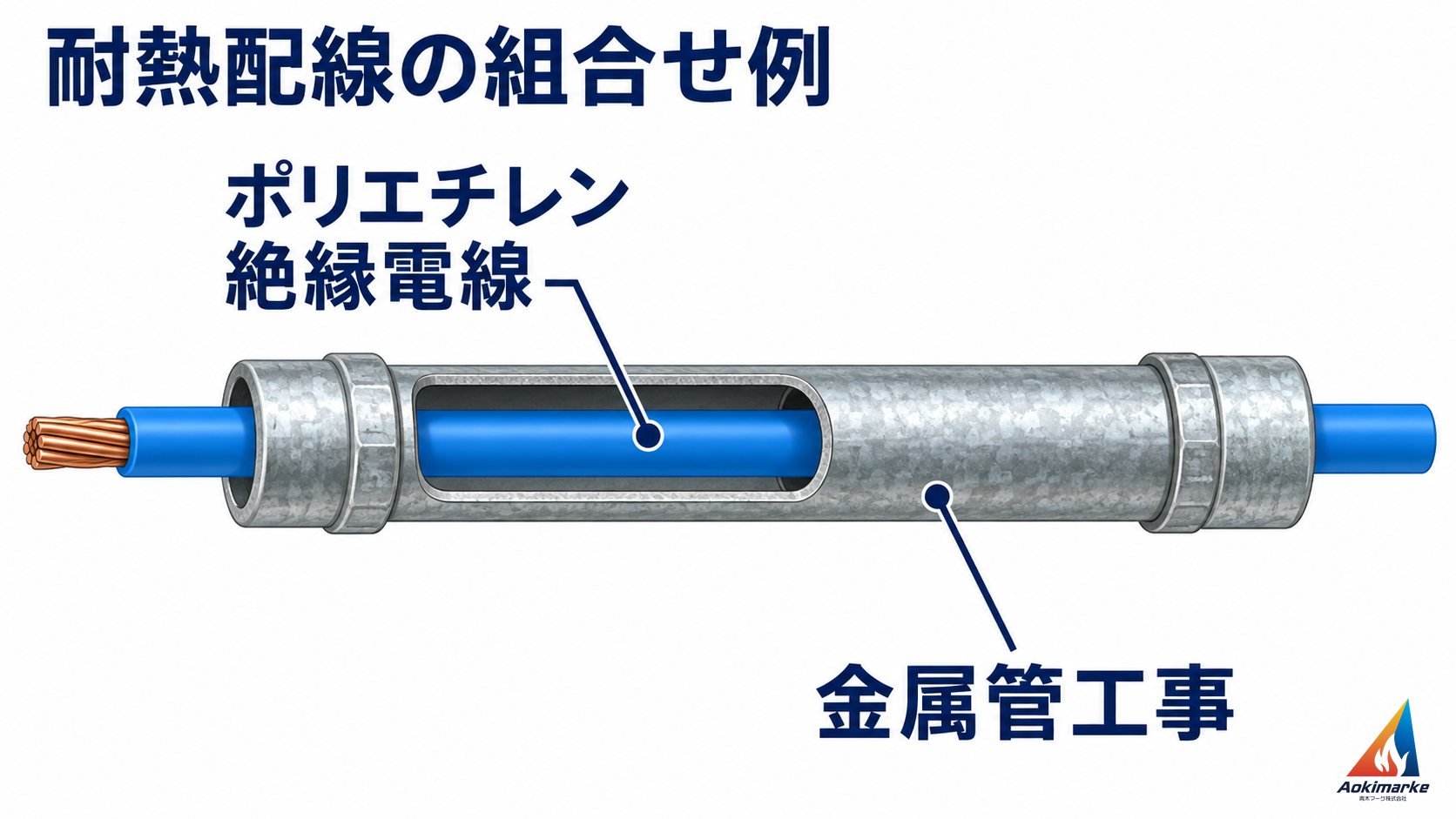

図は特例を適用しない場合の組合せ例です。管の切欠きは内部関係を見せる教材表現で、実際に管へ穴をあける工事を示しません。電線の色は材料を識別する規定ではなく、実設備の寸法・端子接続・施工手順を指定する図でもありません。

600 V二種ビニル絶縁電線、ポリエチレン絶縁電線、CDケーブルなど、消防庁の表の上段に挙げられた電線では、金属管工事、可とう電線管工事、金属ダクト工事、または不燃性のダクトに敷設するケーブル工事が基本です。「ケーブルだから、そのまま露出でよい」とは判断しません。

ただし、不燃専用室、耐火性能を有するパイプシャフト及びピットの区画内に設ける場合は、この工事方法の限りではありません。他の配線と共に敷設する場合は、相互に15 cm以上隔離するか、不燃性の隔壁を設ける条件があります。

また、表の別の欄にある耐熱電線・耐火電線・MIケーブル・耐熱光ファイバーケーブルは、ケーブル工事等により施工するものとされています。露出配線がすべて禁止されているわけではありません。電源回路は耐火配線、電源回路以外の操作・警報・表示灯回路等は耐火配線又は耐熱配線として扱います。回路ごとの区分は、既存のCO₂設備の配線問題で確認しましょう。

電気そのものの基礎は既存の電気講義へ、CO₂設備の回路ごとの配線はCO₂消火設備の配線問題へ接続します。

②過去問演習：耐熱保護配線の工事方法

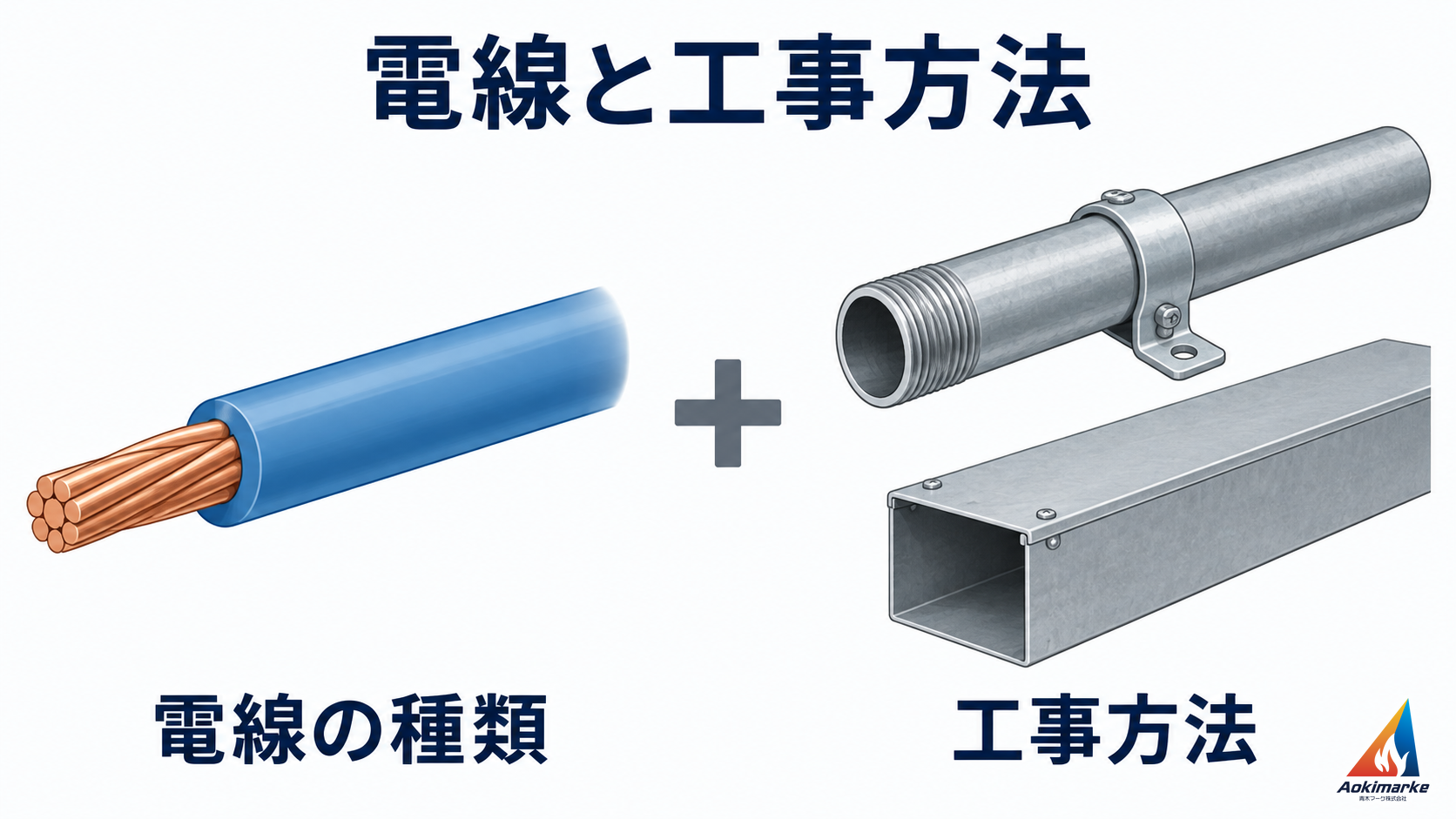

図は電線と工事用の管・ダクトの一般的な概念例です。外観から絶縁材料を鑑別したり、正しい組合せや各肢の正誤を示したりする図ではありません。

＋ 解答・よく分かる解説

正解は２です。

図は特例を適用しない場合の組合せ例です。管の切欠きは内部関係を見せる教材表現で、実際に管へ穴をあける工事を示しません。電線の色は材料を識別する規定ではなく、実設備の寸法・端子接続・施工手順を指定する図でもありません。

１は不適当。CDケーブルは表に挙げられていますが、特例を適用しない本問では、金属管工事などの保護を伴う工事方法との組合せが必要です。単なる露出配線では、その条件を満たしません。

２は適当。ポリエチレン絶縁電線は表に挙げられた電線であり、金属管工事もその工事方法として示されています。電線種と工事方法の両方が合っています。

３は不適当。600 V二種ビニル絶縁電線という電線種は合っていますが、本問では単なる露出配線にできません。電線種が合っていても、必要な工事方法を省くことはできません。

４は不適当。金属ダクト工事という工事方法は示されていますが、電線種の記述が合っていません。表に挙げられているのは600 V二種ビニル絶縁電線であって、「二種」のない600 Vビニル絶縁電線ではありません。管やダクトに入れさえすれば、どの電線でも耐熱配線になるわけではありません。

根拠は消防庁「第26 配線」第26－２表の耐熱配線欄です。上段の電線には所定の工事方法と専用室等の特例があり、下段の耐熱電線等には別の工事方法が示されています。

次の練習：CO₂設備の配線区分へ進み、電線の工事方法と、回路ごとに必要な配線区分を分けて確認しましょう。

補助演習：CO₂設備の配線区分

弊社2026年度版・甲種３類過去問テストの筆記問39に基づく補助演習です。2022年の受験報告や、実際の試験原文を示すものではありません。原教材の設問・４肢・順序・正答を保持しています。以下の解説は、全域放出方式・局所放出方式の不活性ガス消火設備で制御盤を用いる回路の一般的な区分を扱い、移動式まで一律に適用するものではありません。

①インプット：電気を送る回路と、操作・感知の回路を分ける

配線は、つながる機器の名前だけでなく、回路の役割から区別します。非常電源から制御盤へ電力を送る回路は耐火配線、制御盤と起動装置を結ぶ操作回路や、容器弁開放装置を作動させる起動回路は、耐火配線又は耐熱配線として扱います。感知器の回路は、これらの操作回路と混同しないことがポイントです。

「耐火配線」「耐熱配線」は、電線１本の商品名だけで決まる区分ではありません。規定に適合する電線と保護・工事方法を組み合わせる方法があり、MIケーブルや消防庁長官が定める基準に適合する電線を使う場合のただし書もあります。「耐熱配線なら、必ず耐熱電線という種類だけを使う」とは限りません。

本問のような一般的な回路例では、制御盤から感知器までの回路は一般配線でよいと整理します。ただし「一般配線でよい」は、電気工作物に係る法令、機器仕様や他の必要な条件を守らなくてよいという意味ではありません。感知器からの信号を受ける回路と、起動用ガス容器のソレノイドを動作させる回路は、役割を区別しましょう。

根拠：消防法施行規則第19条第５項第20号・第21号、第12条第１項第４号ホ・第５号、消防庁「第26 配線」耐熱保護欄と不活性ガス消火設備等の図。ここでは配線区分を学ぶもので、実設備の配線施工・通電・点検操作の手順を指示しません。

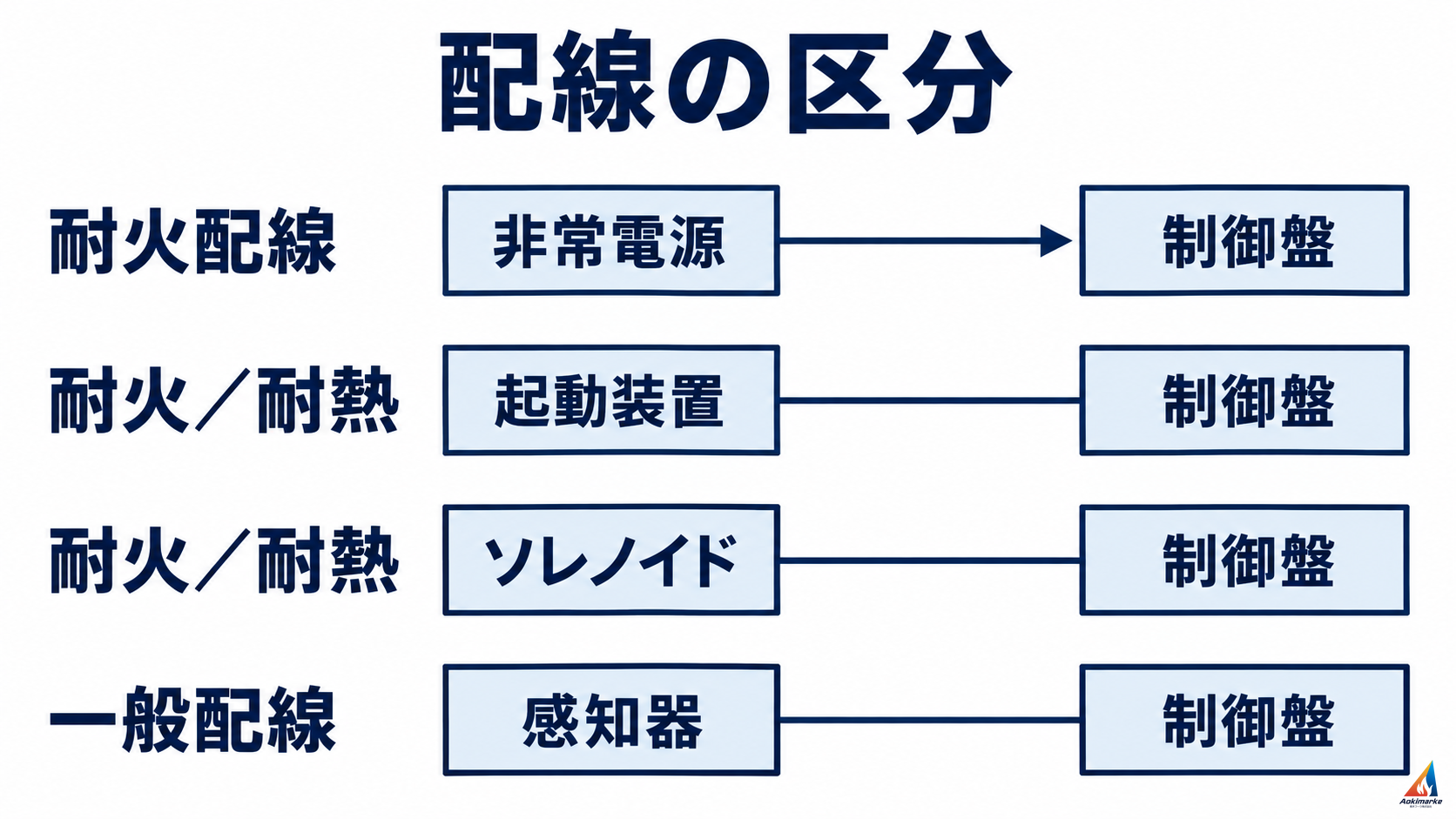

図は本問の４区間の一般的な配線区分を示す模式図です。「耐火／耐熱」は耐火配線又は耐熱配線を意味します。矢印は非常電源から制御盤への電力供給の向きだけを示し、他の３本は接続区間を表す線です。個別の制御信号の向き、実機の端子接続やガス配管を指定する図ではありません。

②過去問演習：CO₂設備の配線

問題図は制御盤と配線の中立概念図で、実製品の写真や施工図ではありません。線の色や太さから配線区分を判断する図ではありません。

+ 解答・よく分かる解説

図は本問の４区間の一般的な配線区分を示す模式図です。「耐火／耐熱」は耐火配線又は耐熱配線を意味します。矢印は非常電源から制御盤への電力供給の向きだけを示し、他の３本は接続区間を表す線です。個別の制御信号の向き、実機の端子接続やガス配管を指定する図ではありません。

正解は４です。誤っている記述を選びます。制御盤からソレノイドまでの起動回路は、一般配線でよいとするのが誤りです。

１：正しい記述です。自家発電設備による非常電源と制御盤の間は、設備に必要な電力を送る非常電源回路です。耐火配線とします。「制御盤から非常電源まで」という設問の表現は接続区間を示すもので、電力が制御盤から発電設備へ供給されると覚えるものではありません。図で電力の供給向きを示す場合は、非常電源から制御盤へ向けます。

２：正しい記述です。制御盤と起動装置の間は操作回路です。規則第19条第５項第21号が第12条第１項第５号の例によることを定め、消防庁の点検要領でも操作回路等は耐火配線又は耐熱配線として扱います。「耐熱配線とすればよい」は必要な区分を満たすという意味で、耐火配線を禁止する意味ではありません。

３：正しい記述です。本問の一般的な回路例では、感知器の回路は一般配線でよい区間です。消防庁の不活性ガス消火設備等の配線図では、制御盤と感知装置を結ぶ区間が、起動・警報・表示等の耐熱保護区間と区別されています。取得済み参考書の配線図と凡例でも、感知器の区間を一般配線として示しています。「制御盤につながる線は全て耐熱」と一括して覚えないようにしましょう。

４：誤った記述です。ソレノイドは電気信号を受けて起動用ガス容器側の開放に関わる機器で、この区間は起動のための回路です。感知器の回路と同じ一般配線ではなく、耐火配線又は耐熱配線として扱います。消防庁の配線図でもソレノイドへの線は起動装置等と同じ耐熱保護区間に示されており、誤りは「一般配線でよい」という部分です。

配線の区分と、起動後にガスが通る配管を混同しないでください。本問は電線を結ぶ区間の種類を問う問題で、ソレノイドから先のガス配管や、実機の作業方法を指定する問題ではありません。

次の練習：粉末消火設備の点検票へ進み、機器・回路の役割と、点検結果を記録する欄を区別しましょう。

補助演習：点検結果と措置内容を読み分ける

ここからは、2022年の長崎会場の受験報告とは別に、弊社2026年度版・甲種３類過去問テストの鑑別問５から、粉末消火設備の点検票を練習します。ここでは原教材の解答例を確認し、点検項目と結果、措置した内容の対応を読み取りましょう。

①インプット：判定と措置内容は別の欄

判定欄には、各項目の点検結果を記号で記入します。不良内容欄は「どのような不良があったか」、措置内容欄は「それに対して何をしたか」を書く欄です。措置した事実を、不良内容だけの記述と混同しないようにします。

消防庁の粉末消火設備点検票・その１の備考３では、正常の場合は○、不良の場合は×とし、不良内容を記入する扱いを示しています。備考５では、措置内容欄に点検の際に措置した内容を記入する扱いを示しています。以下の演習では、原解答が採用する記号と、各欄へ対応させる理由を確かめます。

本教材では、不良を見つけた当日に措置した事例の解答に、丸に×を重ねた記号を用いています。「不良があったこと」と「当日に措置したこと」の両方を、原解答の表記として読み取りましょう。実際に提出する書類の記載要領は、届け出る地域の消防本部・消防署へ確認してください。

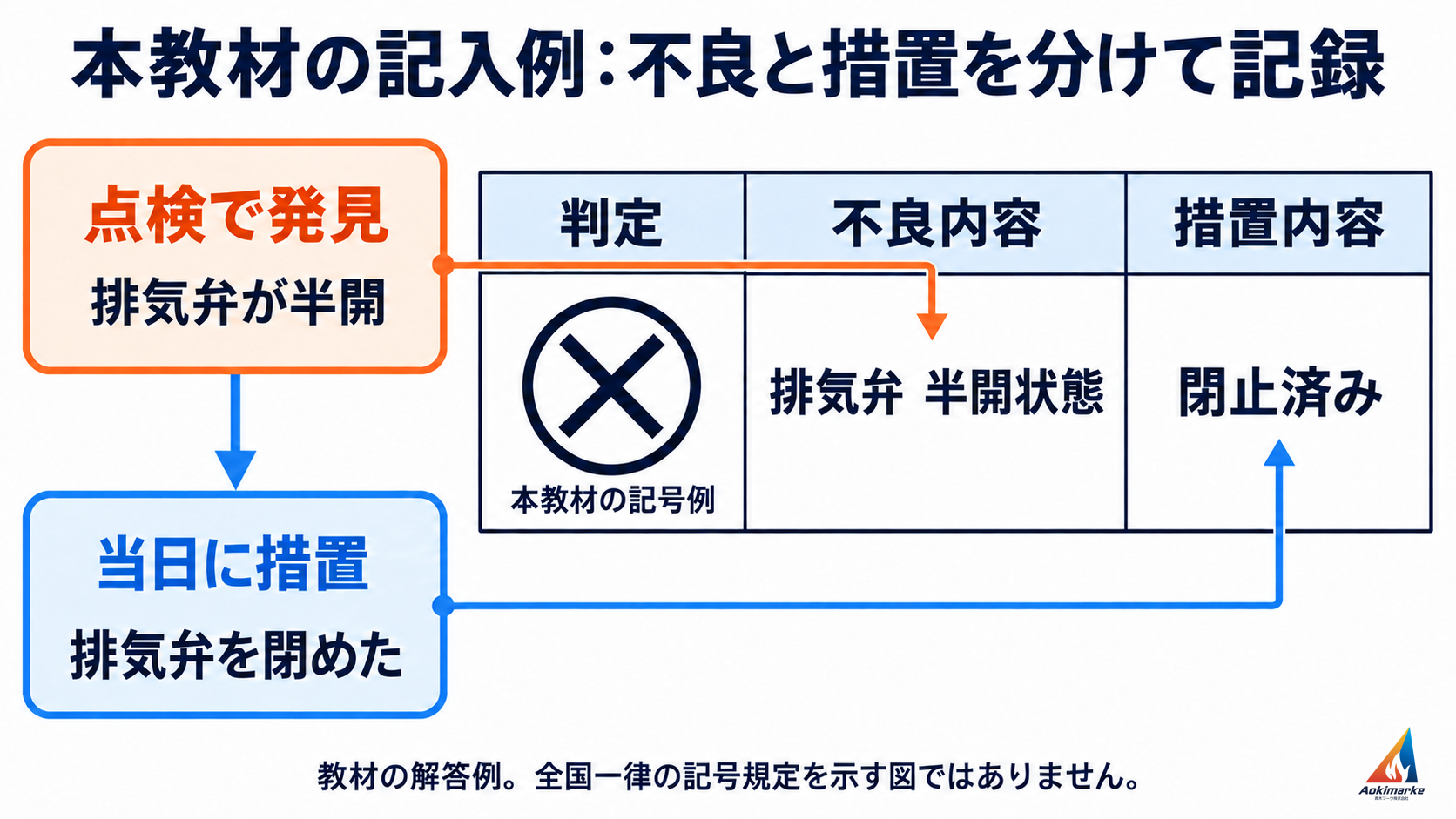

図は本教材の解答例の対応関係を示しています。実際の点検や弁操作の手順ではなく、全国一律の記号規定を示すものでもありません。

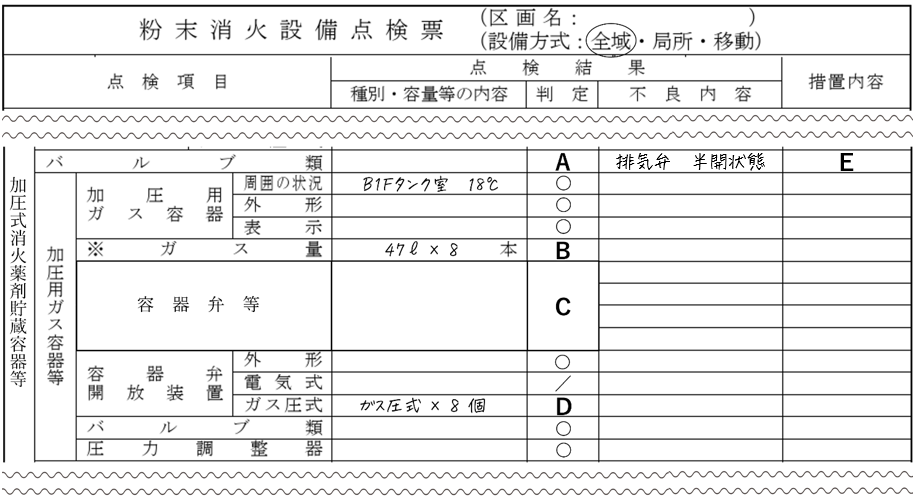

②過去問：甲種鑑別問５・粉末消火設備の点検票

+ 解答・よく分かる解説

原解答：A＝丸に×を重ねた記号、B＝○、C＝○、D＝○。Eの解答例＝「閉止済み」。

Aの原解答には、次の記号画像が使われています。

図は本教材の解答例の対応関係を示しています。実際の点検や弁操作の手順ではなく、全国一律の記号規定を示すものでもありません。

A・E：不良があったことと、当日の措置を対応させる

Aは上段のバルブ類の判定欄です。排気弁が半開だったという不良があり、同じ日に閉めたことも点検結果として与えられています。本教材の原解答は、この「不良があったが、その日に措置した」という経過に、丸に×を重ねた記号を対応させています。原解答は、通常の正常を示す○だけや、不良を示す×だけではなく、両者を重ねた記号を採っています。これは原教材での表記の確認であり、実務の全国一律の記入方法を定める説明ではありません。

Eは同じ行の措置内容欄です。「排気弁が半開状態」は不良内容であって、措置した内容ではありません。設問の「排気弁を閉めた」に対応する「閉止済み」が原解答の例です。「閉止予定」とすると、当日すでに閉めたという条件と異なります。

B：ガス量の判定欄

Bは加圧用ガス容器のガス量に対応します。47ℓ・８本という内容は、すでに種別・容量等の内容欄へ記入されています。Bには本数の８を重ねて書くのではなく、「異常はなかった」に対応する判定の○を入れます。

C：容器弁等の判定欄

Cは容器弁等に対応します。変形・損傷・著しい腐食等がなく、異常はなかったという条件なので○です。不良がある場合の×や、措置した経過を示す原解答Aの記号とは分けて考えます。

D：ガス圧式の容器弁開放装置の判定欄

Dはガス圧式の容器弁開放装置に対応します。８個設置されており、異常はなかったため○です。表の電気式の行にある斜線を、そのままDへ写さないようにします。Dでは、設置されているガス圧式の装置について答えます。

圧力調整器の行は、原問題の表に○がすでに記入されており、今回の空欄ではありません。点検結果の項目数と解答欄の数を機械的に対応させず、表の行と列を確認します。

この解説は、教材に示された点検結果を点検票へ対応させる練習です。現場での点検や弁操作の手順を示すものではありません。また、原解答Aの合成記号を、消防庁の点検票備考に明記された全国一律の記号と読み替えないでください。

実務の記載要領について：日本消防設備安全センター「点検報告・点検票」でも、届け出る地域の消防本部・消防署への問い合わせを案内しています。

様式の確認：消防庁・粉末消火設備点検票（その１の備考３・５）。

次に練習する：粉末消火設備の製図問題へ進み、系統図の読み取りも確かめましょう。

補助演習：二酸化炭素設備の機器点検と総合点検

弊社2026年度版・乙種３類過去問テストの筆記問22を基にした編集問題です。選択肢１の「方法がある」を「２つに限られる」へ変更し、方法を限定しているかどうかを明確にしています。原教材そのままの問題文や、実際の試験原文を示すものではありません。他の３肢の文面・順序と原正答は保持しています。

①インプット：測定方法・時間の終点・確認する状態を分ける

消防庁の点検要領第６の高圧式貯蔵容器（常温で貯蔵するもの）の消火剤量欄には、秤を用いる方法、液面計を用いる方法、容器内圧力による方法が列挙されています。「ある方法が使われる」と「その方法だけに限られる」は異なる説明です。容器内圧力による方法には、容器温度を計測し、温度換算表等で消火剤量を求める条件が伴います。圧力計の読みだけから、すべてのCO₂容器の残量が常に一意に分かる、という説明ではありません。ここでは要領の列挙を読み取ります。実設備の測定方法を、機器仕様や要領の条件を確認せずに選ぶための説明ではありません。

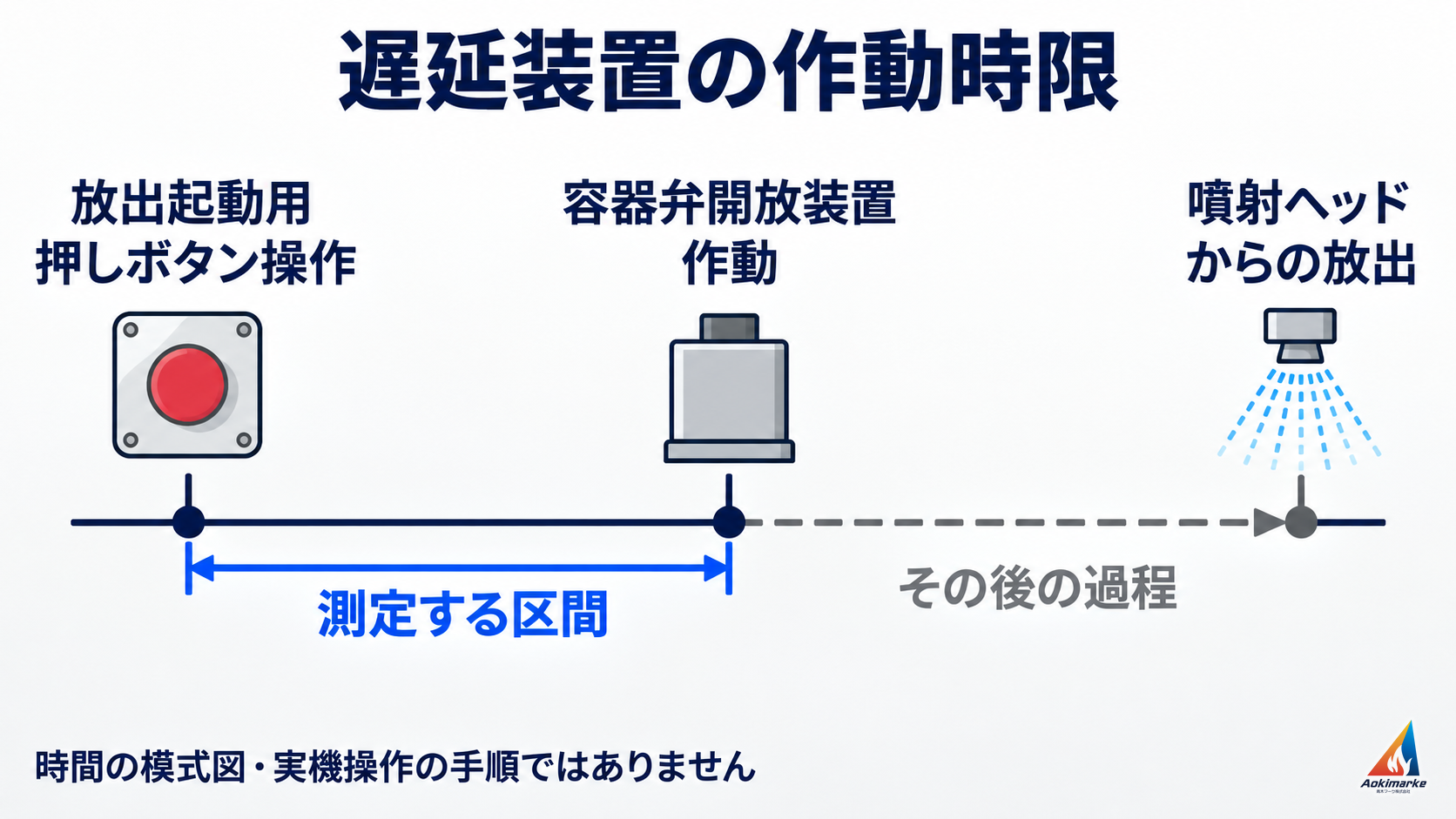

遅延装置の作動時限で確認する区間は、放出起動用押しボタン操作後から、容器弁開放装置が作動するまでです。「すべての噴射ヘッドから消火剤が放出されるまで」を終点にする測定とは区別します。容器弁開放装置の作動と、配管を通った後の噴射ヘッドからの放出は、同じ出来事ではありません。

総合点検では、非常電源に切り替えた状態で確認します。放射区域が２以上ある場合は、点検の都度、同一区域を繰り返すのではなく、区域を順次変えて確認します。任意の区域を選べば、毎回同じ区域でもよいという扱いではありません。

また、高圧式の総合点検では、要領に従った試験用ガスとして窒素ガス又は空気を用いる扱いがあります。原肢の「消火剤放射試験」という語だけから、二酸化炭素をそのまま防護区画へ放出して確認する、と読み替えないようにしましょう。一般的留意事項、設備の図書に定める安全措置、試験方法と復元の条件を伴う点検です。

青い区間の終点は、中央の容器弁開放装置の作動です。灰色の破線はその後の過程を示すもので、配管や配線ではありません。横方向の間隔は実際の時間に比例せず、この図は実機操作の手順を示しません。

根拠：消防庁「第６ 不活性ガス消火設備」点検要領の一般的留意事項、高圧式貯蔵容器の消火剤量、制御装置の遅延装置、総合点検。以下は試験学習用であり、実設備の取り外し・起動・放射・復旧を実施する手順ではありません。

②過去問を基にした編集問題：点検で確認する内容

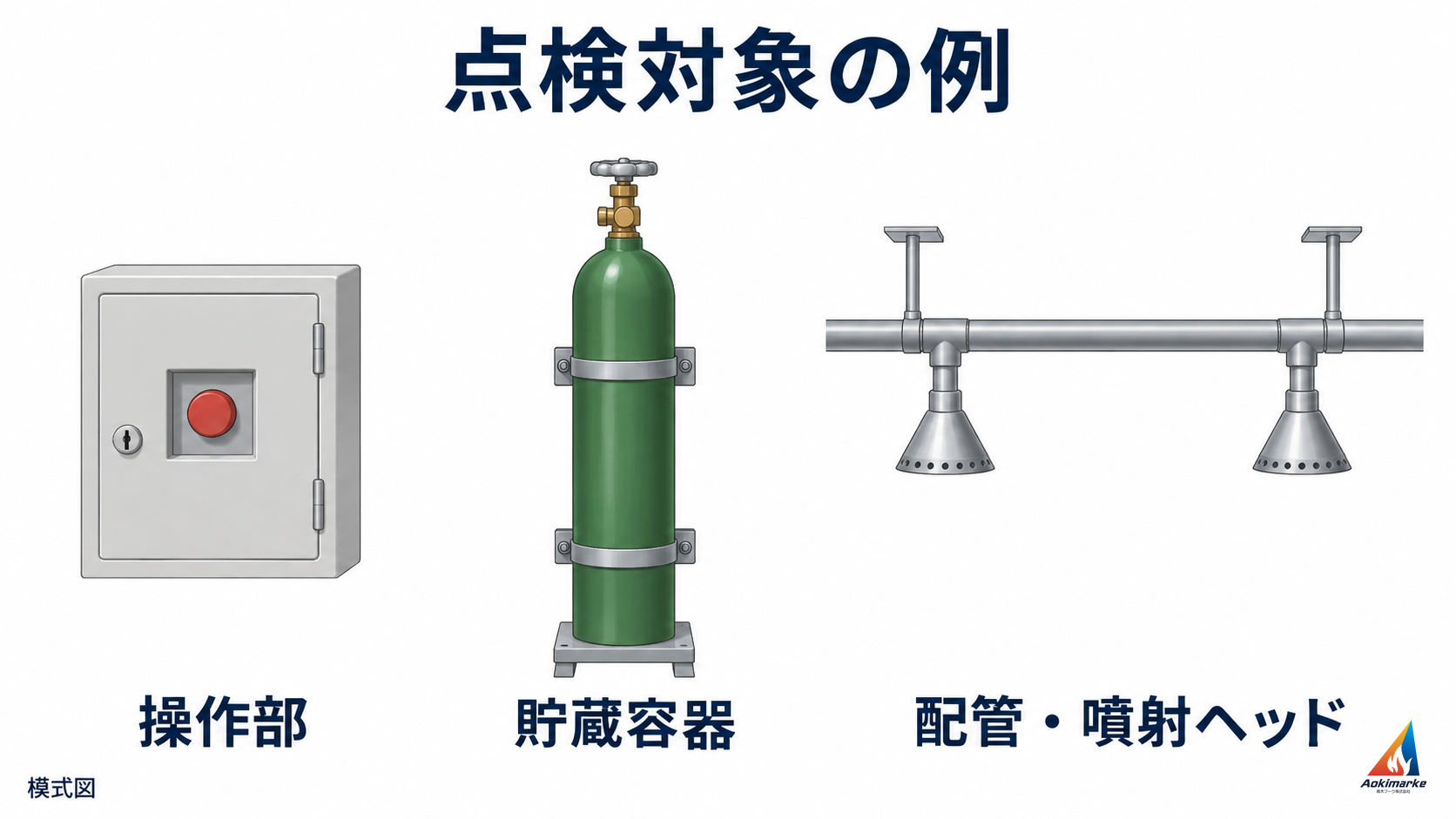

原問にはない教材側の模式図です。機器の接続関係や点検操作、測定方法・時間・電源状態の正誤を示す図ではありません。

解答・よく分かる解説

正解は４です。総合点検は、非常電源に切り替えた状態で確認します。以下は、選択肢１を明確に限定した編集問題についての判定です。

１：「２つに限られる」が不適当です。要領の高圧式貯蔵容器の消火剤量欄には、秤・液面計・容器内圧力による３方法が列挙されています。容器内圧力による方法は容器温度の計測・温度換算表等の条件を伴い、圧力の読みだけを無条件に使う方法ではありません。編集肢１は秤を除外し、２方法だけに限定したため不適当です。一方、原教材の「方法がある」という表現だけでは、列挙されていない方法の存在を否定しているとは限りません。このため、原文のままの肢１を「３方法あるから誤り」と断定せず、限定語を加えた別の編集問題として扱っています。

２：時間を測る終点が不適当です。遅延装置の作動時限は、押しボタン操作後から容器弁開放装置の作動までを確認します。すべての噴射ヘッドから放出されるまでの時間ではありません。装置の作動を待つ時間と、その後に消火剤が噴射ヘッドへ達する過程を混同しないことがポイントです。

３：区域の選び方が不適当です。放射区域が２以上ある場合は、点検の都度、区域を順次変えて確認します。同一区域への繰り返しを避ける条件があるため、「任意の防護区画を一か所」とするだけでは、この条件を表せません。高圧式では窒素ガス又は空気による試験方法等も定められており、二酸化炭素そのものを任意に放出する指示ではありません。

４：適当です。非常電源に切り替えた状態で、警報装置、遅延装置、起動装置等の所定の機能を確認する総合点検の扱いに対応します。ただし、この１文だけで点検の安全措置や前提条件がすべて示されたことにはなりません。実設備の点検は、一般的留意事項と設備図書・機器仕様等に従って行う必要があります。

青い区間の終点は、中央の容器弁開放装置の作動です。灰色の破線はその後の過程を示すもので、配管や配線ではありません。横方向の間隔は実際の時間に比例せず、この図は実機操作の手順を示しません。

次の練習：二酸化炭素設備の防護区画と開口部へ進み、点検の条件と設置の条件を分けて確認しましょう。

補助演習：二酸化炭素を放射する設備の防護区画

弊社2026年度版・乙種３類過去問テストの筆記問20を練習します。原教材の１問４肢・順序・正答を保持した補助演習であり、実際の試験原文と認定するものではありません。開口部が面する場所、自動閉鎖装置、換気停止、開口部の面積条件を分けて考えましょう。

①インプット：開口部の位置・閉鎖・面積条件を分ける

全域放出方式で二酸化炭素を放射する不活性ガス消火設備では、開口部を階段室、非常用エレベーターの乗降ロビーその他これらに類する場所に面して設けることはできません。また、防護区画の換気装置は、消火剤放射前に停止できる構造が必要です。

床面からの高さが階高の２／３以下にある開口部で、放射した消火剤の流失により消火効果を減ずるおそれがあるもの、又は保安上の危険があるものには、放射前に閉鎖できる自動閉鎖装置を設けます。「又は」なので、両方が同時に成立するときだけを対象にする規定ではありません。階高は床面から上階の床面までの高さで、天井高とは区別します。

自動閉鎖装置を設けない開口部には、別に面積の合計の上限があります。通信機器室など第19条第４項第１号イ（イ）の対象では囲壁面積の数値の１％以下、それ以外の同号イ（ロ）の対象では、防護区画の体積の数値と囲壁面積の数値のうち小さい方の数値の10％以下です。本問の発電機室は後者として考えます。

囲壁面積は、防護区画の壁・床・天井又は屋根の面積の合計です。床面積だけではありません。比較する開口部も、１か所だけでなく、自動閉鎖装置を設けない開口部の合計です。面積条件を満たすことだけで、位置や消火効果・保安上の条件が不要になるわけではありません。また、閉鎖装置を設けない場合の消火剤量の加算は、別の規定として確認する必要があります。

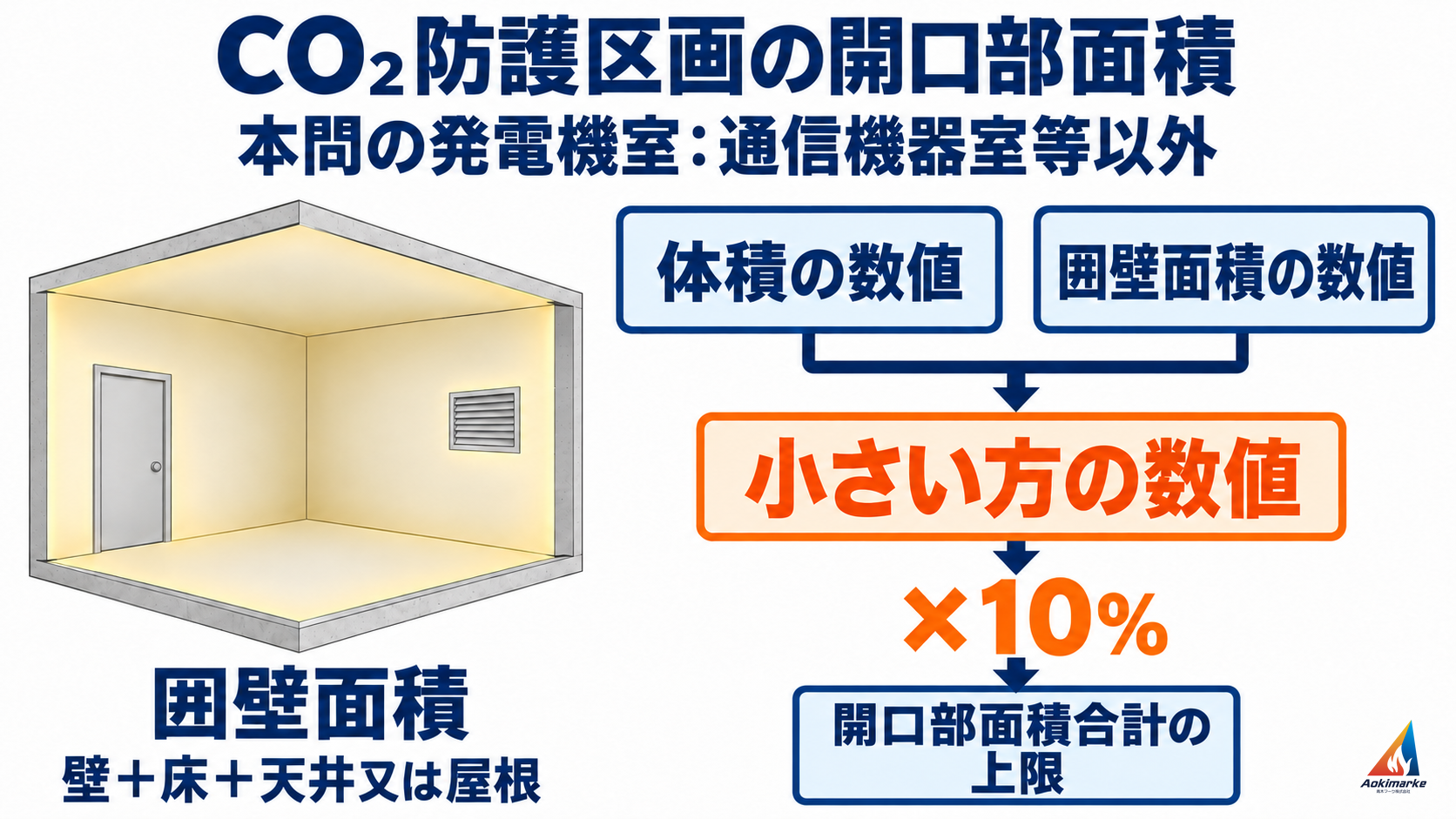

左の室は、囲壁に含める壁・床・天井又は屋根を示す模式図です。右の線は数値を選んで上限を求める関係を示し、配管や消火剤の流れではありません。この面積条件だけで、自動閉鎖装置を自由に省略できるという意味ではありません。

根拠：消防法施行規則第19条第５項第３号・第４号と、同条第４項第１号の対象区分。本単位は試験学習用であり、実設備の閉鎖装置の省略・改造・操作を判断する手順ではありません。

②過去問演習：防護区画の開口部と換気装置

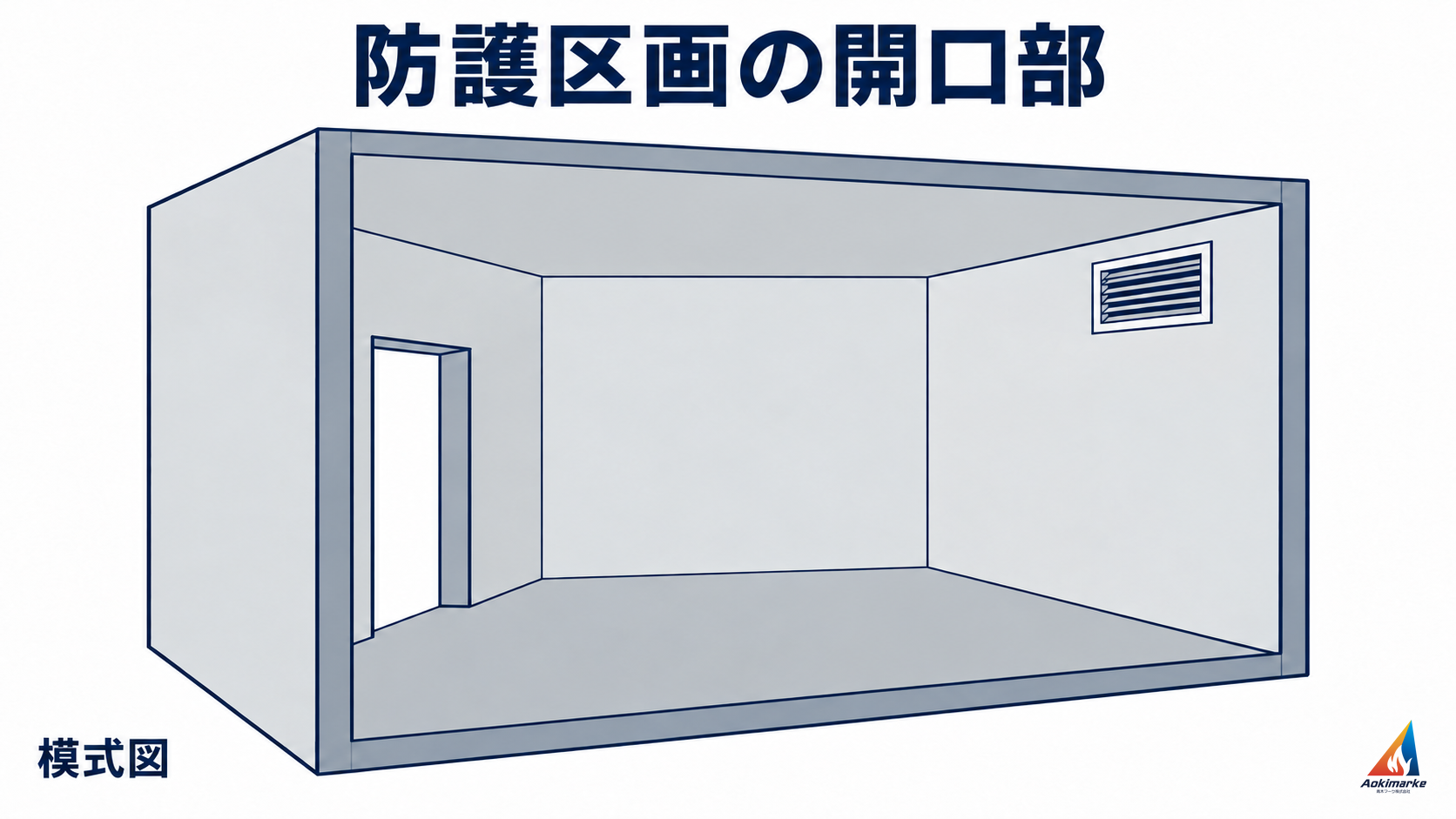

原問にはない教材側の模式図です。開口部の具体的な位置・寸法・面積や、閉鎖装置を設ける条件を指定する図ではありません。

解答・よく分かる解説

正解は４です。本問の発電機室については、体積の数値と囲壁面積の数値のうち「小さい方」を基準に10％以下とします。原肢４は「大きい方」としているため、誤りです。

１：正しい記述です。二酸化炭素を放射する全域放出方式の開口部を、階段室や非常用エレベーターの乗降ロビーなどに面して設けてはいけません。開口部の面積だけでなく、面する場所にも条件があります。

２：正しい記述です。階高の２／３以下という位置条件に加え、消火効果を減ずるおそれ又は保安上の危険がある開口部には、放射前に閉鎖できる自動閉鎖装置が必要です。消火効果への影響と保安上の危険の両方がある場合だけに限定しません。

３：正しい記述です。換気装置は、消火剤放射前に停止できる構造とします。放射してから止めればよい、という順番ではありません。

４：「大きい方」が誤りです。本問では、防護区画の体積の数値と、壁・床・天井又は屋根の面積の合計である囲壁面積の数値を比べ、小さい方の数値の10％を開口部面積合計の上限とします。通信機器室などに適用する囲壁面積の１％以下という別区分とも混同しないようにしましょう。これは条文で指定された数値の比較であり、体積と面積を同じ物理量だと扱う説明ではありません。

左の室は、囲壁に含める壁・床・天井又は屋根を示す模式図です。右の線は数値を選んで上限を求める関係を示し、配管や消火剤の流れではありません。この面積条件だけで、自動閉鎖装置を自由に省略できるという意味ではありません。

次の練習：通信機器室の開口部と自動閉鎖装置へ進み、二酸化炭素と粉末消火設備の適用条件を区別しましょう。

補助演習：通信機器室の開口部と自動閉鎖装置

ここからは、2022年の長崎会場の受験報告とは別に、弊社2026年度版・甲種３類過去問テストの筆記問33を練習します。前の製図では閉鎖しない開口部を薬剤量へ加算しました。今度は、どの消火剤に、どの開口部の基準が適用されるかを確かめましょう。

①インプット：開口部の条件と消火剤の違い

ここでは、通信機器室に設ける全域放出方式の設備について、開口部の自動閉鎖装置を省略できるかを考えます。消火剤が流れ出ると消火に必要な濃度や量を保てないおそれがあるため、開口部の条件だけでなく、使用する消火剤に適用される基準を確認する必要があります。

第３種粉末の場合、この設問のように開口部が床面から階高の２／３以下にあり、消火剤の流出で消火効果を減ずるおそれも保安上の危険もなく、自動閉鎖装置を設けない開口部の面積の合計が囲壁面積の１％以下であれば、自動閉鎖装置を設けないことができます。消火効果への影響と保安上の危険は、どちらもないことが条件です。

囲壁面積は、防護区画の壁・床・天井、または屋根の面積の合計です。床面積だけを指すものではありません。また、面積を比べるのは、自動閉鎖装置を設けない開口部の合計です。通信機器室以外の用途の面積条件を、この設問へ混ぜないようにしましょう。

一方、窒素とIG－55には、消火剤を放射する前に閉鎖できる自動閉鎖装置を設ける基準があります。HFC－23にも、その閉鎖を求める基準が適用されます。

第３種粉末で自動閉鎖装置を設けない場合も、開口部に応じた消火剤の加算が別に必要です。「閉鎖装置を省略できる」ことを、「開口部を無視して消火剤の量を計算できる」ことと取り違えないようにします。ここで扱うのは設問に示された通信機器室・全域放出方式の条件であり、局所放出方式や移動式まで一律に広げる説明ではありません。

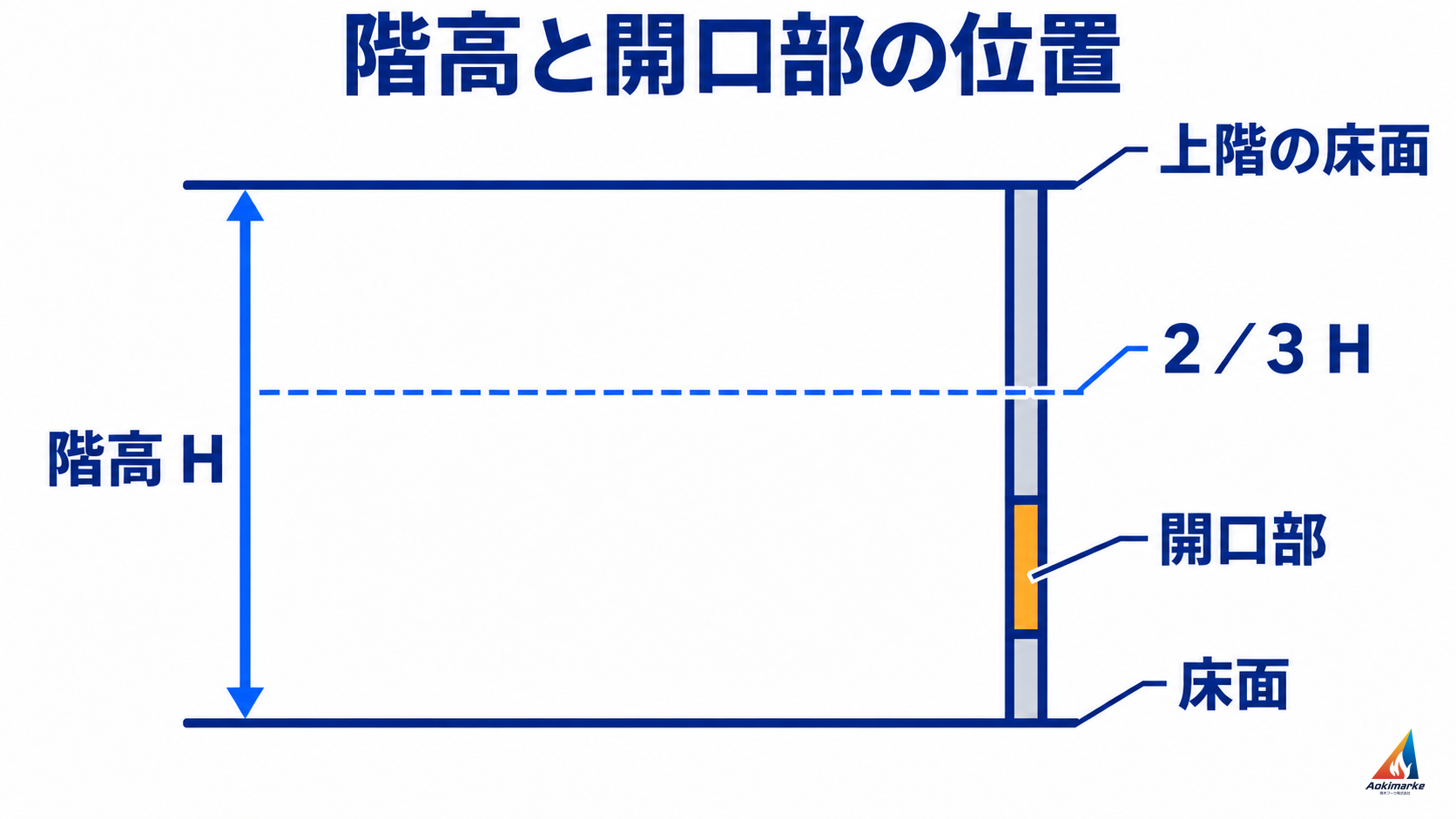

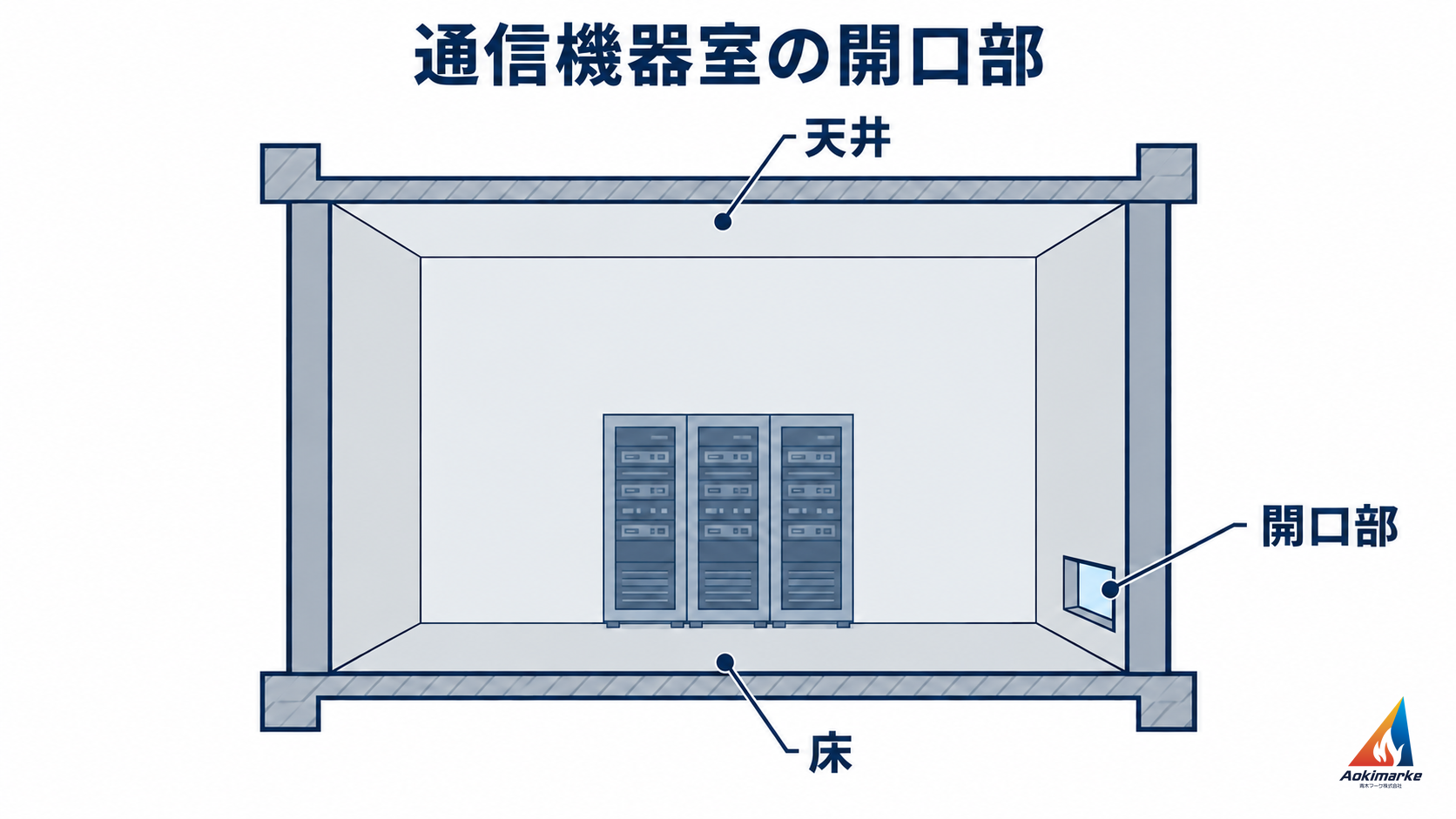

図は階高と開口部の位置関係を示す模式図で、寸法比例を表すものではありません。階高は床面から上階の床面までの高さで、天井高とは区別します。

②過去問

通信機器室の開口部

解答・よく分かる解説

正解は４です。設問の４条件のもとで、自動閉鎖装置を設けないことができる消火剤を選びます。

１：窒素は該当しません。全域放出方式で窒素を放射するものには、消火剤放射前に閉鎖できる自動閉鎖装置を設ける基準があります。設問の開口部の高さや面積、流出による影響の条件だけで、この閉鎖装置を省略することはできません。

２：IG－55は該当しません。IG－55も窒素と同じく、放射前に閉鎖できる自動閉鎖装置を設ける対象です。開口部の合計が囲壁面積の１％以下という条件だけでは、省略できる対象に変わりません。

３：HFC－23は該当しません。HFC－23を放射する全域放出方式のハロゲン化物消火設備の開口部には、窒素等に対する閉鎖の基準が適用されます。そのため、設問の４条件を満たしていても、放射前に閉鎖できる自動閉鎖装置が必要です。

４：第３種粉末が該当します。全域放出方式の粉末消火設備には、開口部の高さ、消火効果・保安上の危険、閉鎖装置を設けない開口部の面積についての規定が適用されます。本問は、階高の２／３以下にある開口部について、流出による消火効果低下のおそれと保安上の危険がなく、通信機器室の面積条件も満たしています。したがって、自動閉鎖装置を設けないことができます。ただし、消火剤量については開口部に応じた加算が必要です。

窒素・IG－55の根拠は、消防法施行規則第19条第５項第４号ロです。HFC－23には第20条第４項第２号の４ロから同規定が適用されます。粉末設備は第21条第４項の柱書から第19条第５項第４号イ（ロ）・（ハ）の規定が適用され、薬剤の開口部加算は第21条第３項第１号ロによります。現場の装置を取り外す作業手順ではなく、設問の条件と薬剤ごとの基準を学ぶための説明です。

次の練習：粉末設備の圧力と機器の役割へ進み、開口部の条件と機器側の圧力条件を分けて確認しましょう。

補助演習：定圧作動装置の構造と機能

弊社2026年度版・乙種３類過去問テストの筆記問29を基にした補助演習です。原教材の設問にある「構造および構造」は、告示の見出し「構造及び機能」と照合し、ここでは「構造および機能」へ訂正しています。公式の試験訂正や、実際の試験原文を示すものではありません。４つの選択肢の文面・順序と原正答は保持しています。

①インプット：設定圧力での作動と、開放する弁を区別する

定圧作動装置は、常時閉止状態にあり、設定圧力に達すると自動的に開放するものです。告示では、放出弁を開放できる構造であることも求めています。タンクへ加圧用ガスを導入する働きと、消火剤を放出する側の弁を開放する働きを混同しないようにしましょう。

設定圧力については、みだりに調整できない構造が必要です。「設定圧力で作動すること」と「自由に設定値を変更できること」は別の条件です。ここでは装置に求められる構造を学び、実設備の設定変更や起動操作の手順を示しません。

使用時に破壊・亀裂等の異常が生じないこと、ほこり又は湿気によって機能に異常が生じないことも必要です。本体の外表面はなめらかで、使用上支障のある腐食・割れ・きず・しわがないことを確認する基準です。「少しでも外観上の跡があれば一律に不適合」と言い換えず、告示の「使用上支障のある」という条件を保持して読みます。

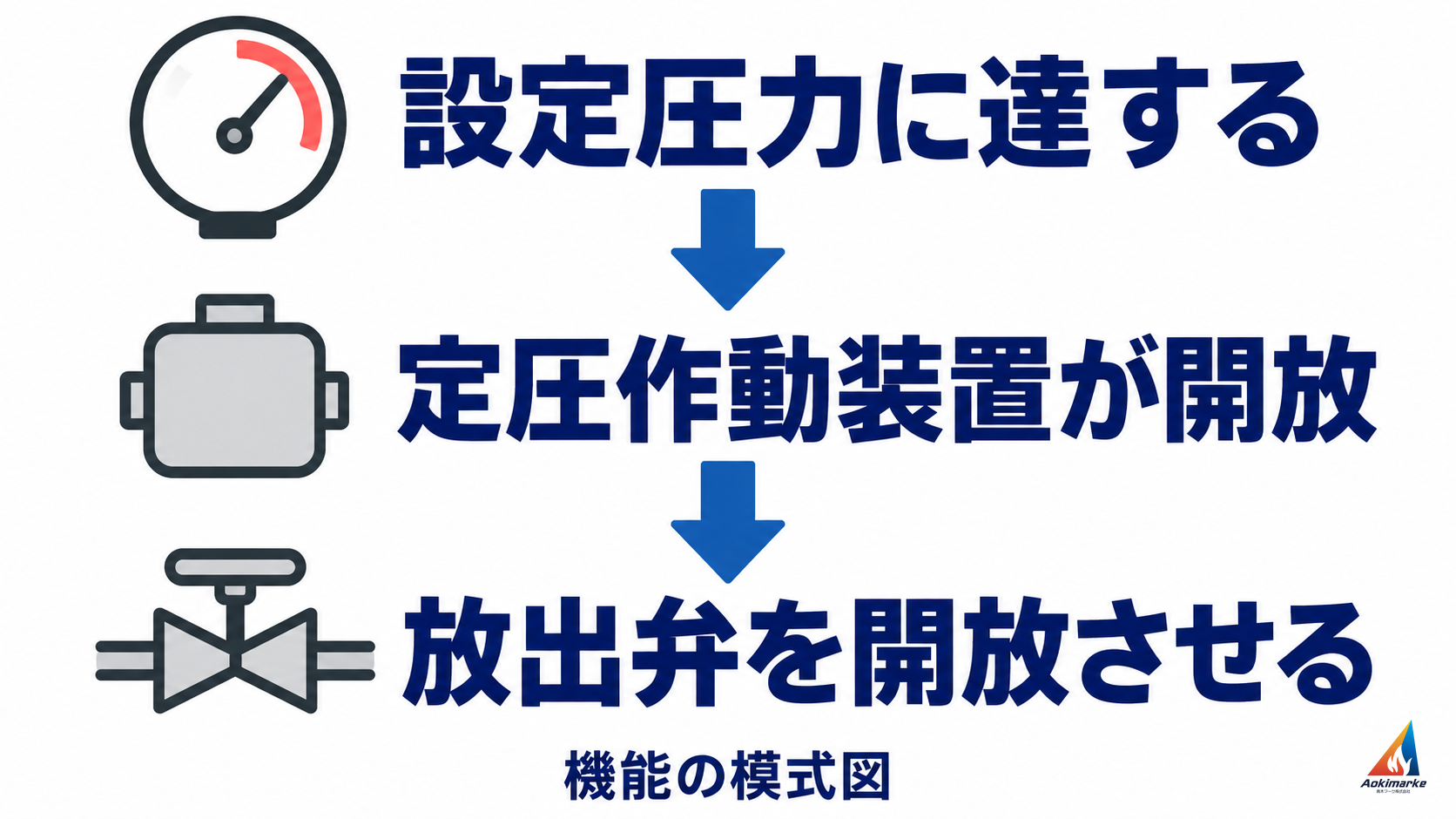

上段は貯蔵容器等の圧力が設定圧力に達する条件、中段は定圧作動装置の開放、下段は放出弁を開放させる働きです。下向き矢印は機能の対応で、ガスや消火剤の流向・実配管・操作手順ではありません。記号は抽象的な模式で、圧力計の赤色や指針角度を実機の使用範囲・設定値として読むものではありません。ここでは全域放出方式・局所放出方式の加圧式を対象とし、移動式や蓄圧式へ一律に広げません。

根拠：消防庁「粉末消火設備の定圧作動装置の基準」第二・構造及び機能の全６条件と、消防法施行規則第21条第４項第９号。材質、耐圧試験、気密試験、作動試験、表示は別の項目であり、以下の問題へ試験圧力や時間を混ぜません。

②過去問を基にした補助演習：告示に定める内容

図は一次側と装置本体を示す教材用の模式図です。実物の形状や、開放の対象となる弁、各選択肢の正誤を示していません。

解答・よく分かる解説

正答：１

告示に定められていない内容を選ぶ問題です。選択肢１は、規定が開放の対象とする弁を、別の弁へ置き換えています。

１．ガス導入弁を開放する構造：本問の正答

第二の二が定めるのは「放出弁を開放できる構造」です。「ガス導入弁を開放できる構造」という選択肢の記述ではありません。加圧用ガスを導入する側と、消火剤を放出する側を取り違えないことが判断の根拠です。この選択肢を選ぶ理由は、告示がガス導入弁の存在を禁止しているからではなく、定圧作動装置に要求する機能として掲げた内容と異なるためです。

２．常時閉止・設定圧力で自動開放：定められている

第二の一に対応します。通常は閉じており、設定圧力に達したときに自動的に開放するという条件です。開放に至る判定条件まで、告示の記述と一致しています。

３．みだりに設定圧力を調整できない構造：定められている

第二の三に対応します。設定圧力をみだりに変えられない構造を求めており、任意の調整操作を許す説明ではありません。「調整できる」と逆に読まないようにします。

４．本体外表面の状態：定められている

第二の六に対応します。表面がなめらかで、使用上支障のある腐食・割れ・きず・しわがないという内容です。選択肢は区切り記号や「または」の表記が告示と異なりますが、求める状態と「使用上支障のある」という条件を保持しており、本問で定められていない内容には当たりません。

上段は貯蔵容器等の圧力が設定圧力に達する条件、中段は定圧作動装置の開放、下段は放出弁を開放させる働きです。下向き矢印は機能の対応で、ガスや消火剤の流向・実配管・操作手順ではありません。記号は抽象的な模式で、圧力計の赤色や指針角度を実機の使用範囲・設定値として読むものではありません。ここでは全域放出方式・局所放出方式の加圧式を対象とし、移動式や蓄圧式へ一律に広げません。

次の練習：粉末消火剤の貯蔵容器に表示する事項へ進み、機器の働きと容器に示す情報を分けて確認しましょう。

補助演習：粉末消火剤の貯蔵容器に表示する事項

弊社2026年度版・乙種３類過去問テストの筆記問19を練習します。原教材の１問４肢・順序・正答を保持した補助演習であり、実際の試験原文と認定するものではありません。蓄圧式と加圧式に共通する表示事項と、加圧式に限る事項を分けて考えましょう。

①インプット：共通する４事項と、加圧式だけの条件

全域放出方式・局所放出方式の粉末消火設備では、貯蔵容器等の見やすい箇所に、充てん消火剤量、消火剤の種類、製造年月、製造者名を表示します。この４事項は、蓄圧式と加圧式に共通します。これとは別に、最高使用圧力の表示は、同じ規定では加圧式のものに限って求められています。

「最高使用圧力の表示は加圧式に限る」は、蓄圧式に圧力がないという意味ではありません。また、この条文が蓄圧式に最高使用圧力を表示することを禁止している、と読むこともできません。本問は、両方式で共通して表示が必要な事項の組合せとして、誤っているものを選ぶ問題です。

選択肢の３事項がすべて共通事項に含まれるかを確かめます。各選択肢に必要事項のすべてが並んでいるかを問う問題ではないため、共通する４事項のうち１事項が省かれているという理由だけで、その選択肢を誤りにしないようにしましょう。

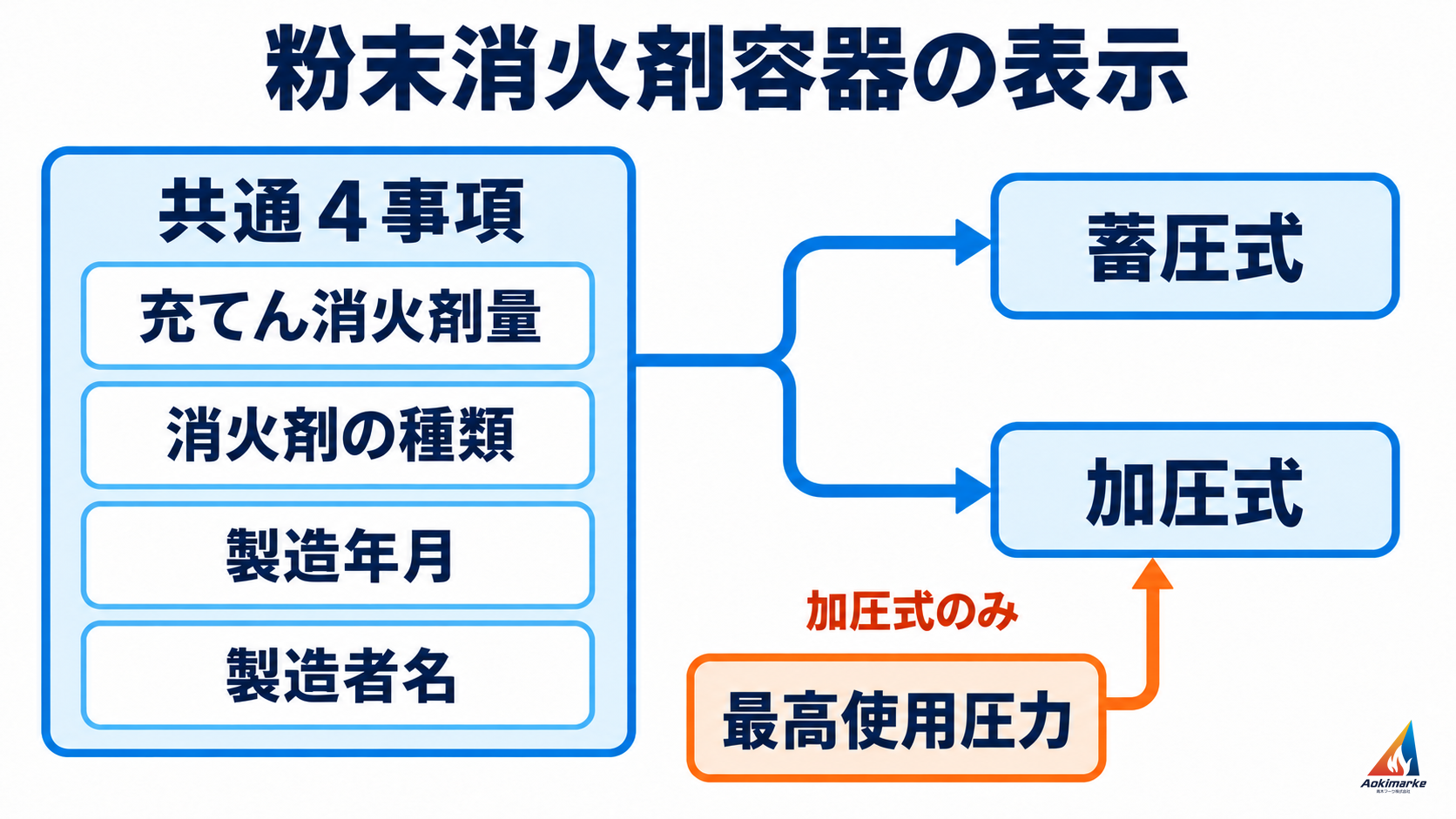

線は表示事項の適用先を示しており、配管やガスの流れではありません。青い共通事項は両方式へ、橙の最高使用圧力は加圧式へ対応します。

根拠：消防法施行規則第21条第４項第３号ホ。ここでは同項の全域放出方式・局所放出方式を対象に表示事項を学びます。移動式の準用範囲や、実設備の銘板変更・容器選定・充てん・操作の手順を示すものではありません。

②過去問演習：両方式で共通する表示事項

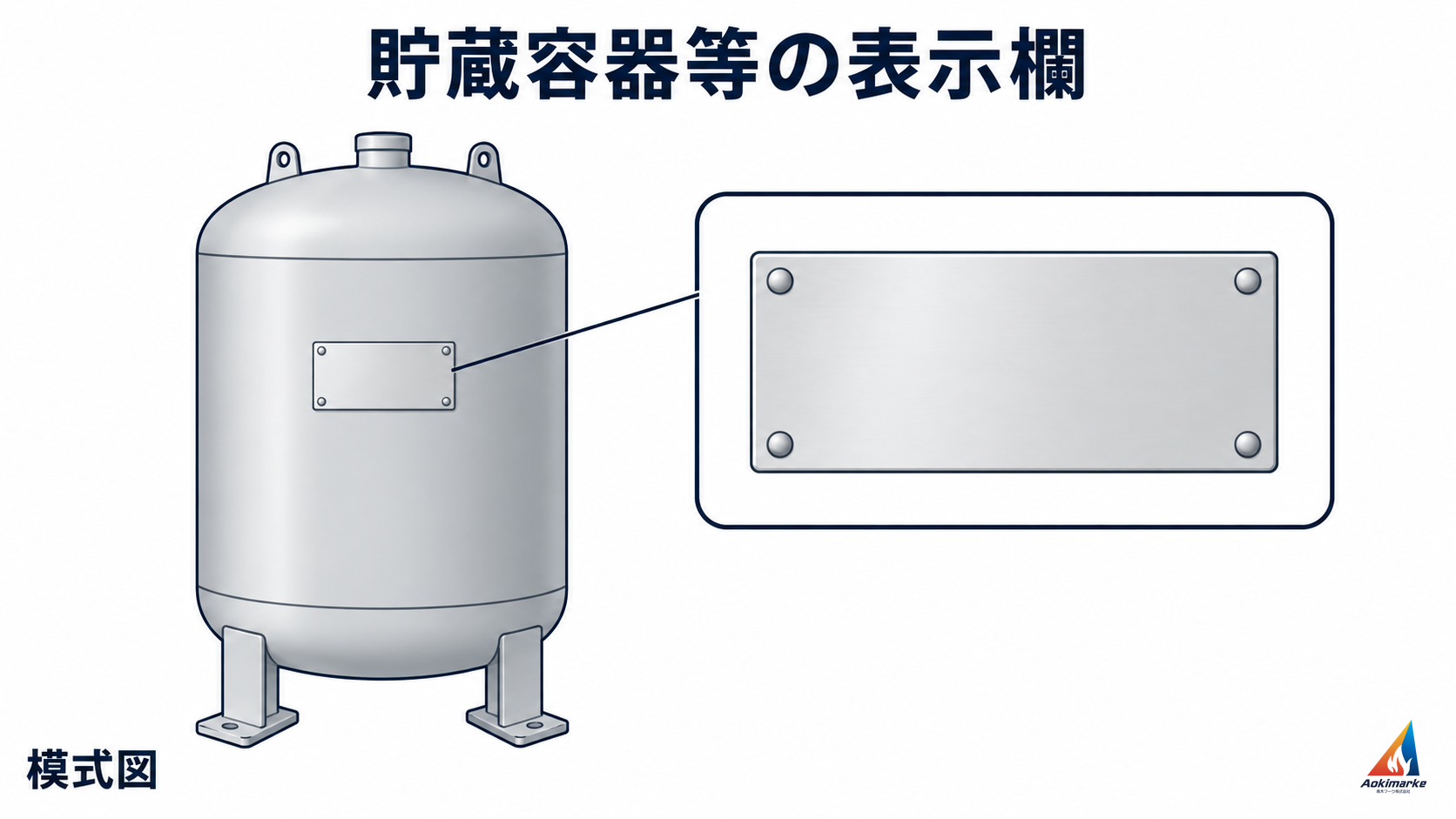

表示欄の位置を示す教材側の模式図です。実製品の形状・銘板内容や、表示事項の数を指定する図ではありません。

+ 解答・よく分かる解説

正解は３です。最高使用圧力の表示は、この規定では加圧式のものに限られます。蓄圧式と加圧式のいずれにも共通して必要な表示事項の組合せにはならないため、３を選びます。

１：両方式に共通する事項です。充てん消火剤量、製造年月、製造者名は、いずれも方式を限定せず表示が求められています。消火剤の種類がこの組合せに書かれていないことだけで、１を誤りとはしません。

２：両方式に共通する事項です。消火剤の種類、充てん消火剤量、製造者名は、いずれも共通する表示事項です。「何の消火剤か」「どれだけ充てんされているか」「製造者名」を対応させて確認しましょう。

３：最高使用圧力が共通事項ではありません。製造年月と製造者名は共通事項ですが、最高使用圧力には「加圧式のものに限る」という条件があります。３が誤りなのはこの限定があるためであり、蓄圧式に圧力がない、又は圧力の表示が一切禁止される、という理由ではありません。

４：両方式に共通する事項です。消火剤の種類、充てん消火剤量、製造年月は、いずれも共通する表示事項です。４に製造者名が書かれていなくても、並んだ３事項が共通事項である点は変わりません。

線は表示事項の適用先を示しており、配管やガスの流れではありません。青い共通事項は両方式へ、橙の最高使用圧力は加圧式へ対応します。

覚えるときは、共通する４事項と、加圧式に限る最高使用圧力を別に整理します。「見やすい箇所に表示する」という条件も合わせて押さえましょう。

次の練習：粉末設備の加圧用窒素ガス量へ進み、表示する情報と必要ガス量の計算を区別しましょう。

補助演習：粉末設備の加圧用窒素ガス量

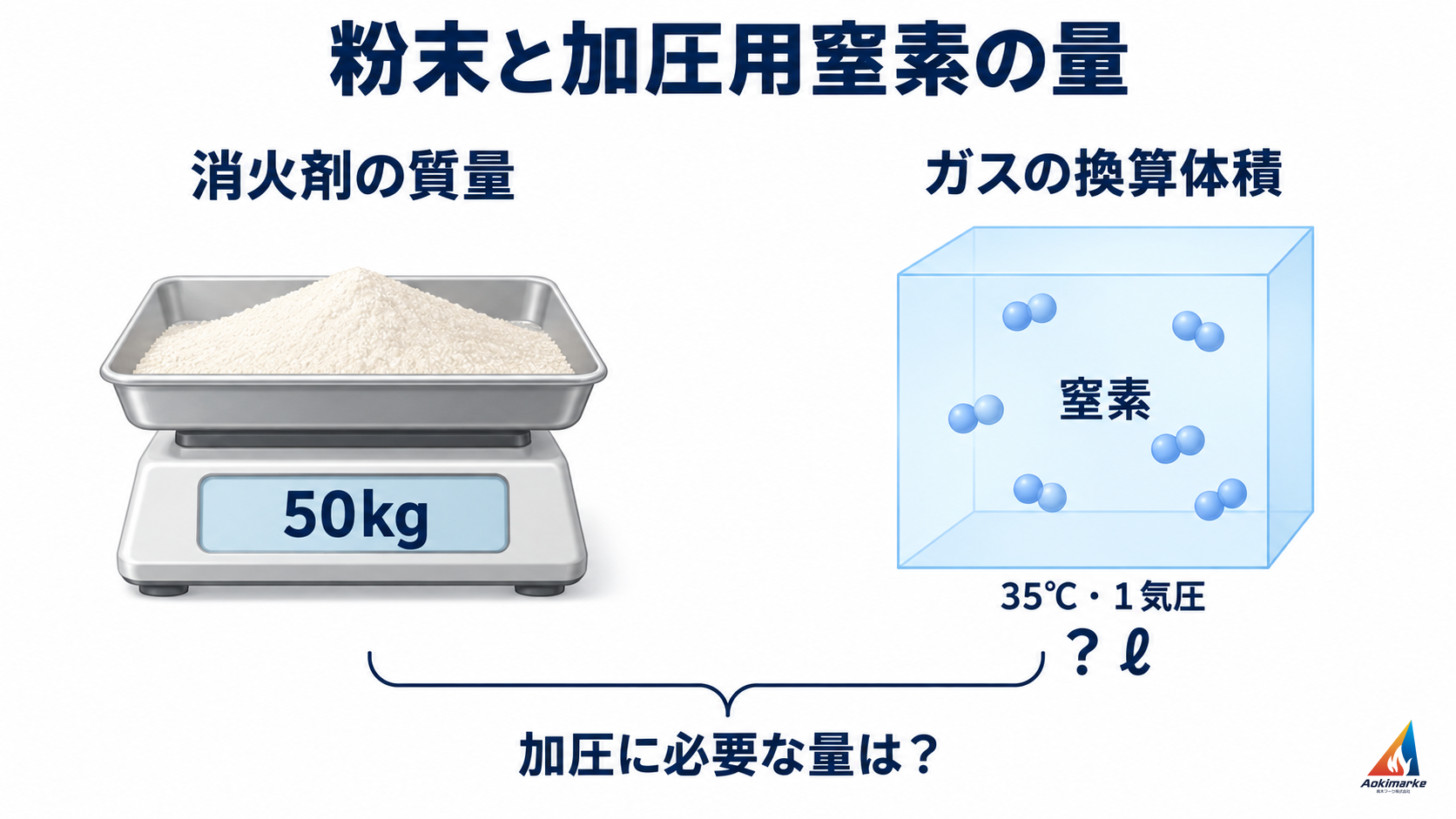

弊社2026年度版・乙種３類過去問テストの筆記問23を練習します。原教材の１問４肢・順序・正答を保持した補助演習であり、実際の試験原文と認定するものではありません。粉末消火剤の質量と、加圧用窒素ガスの換算体積を区別して計算します。

①インプット：消火剤の質量からガスの換算体積へ

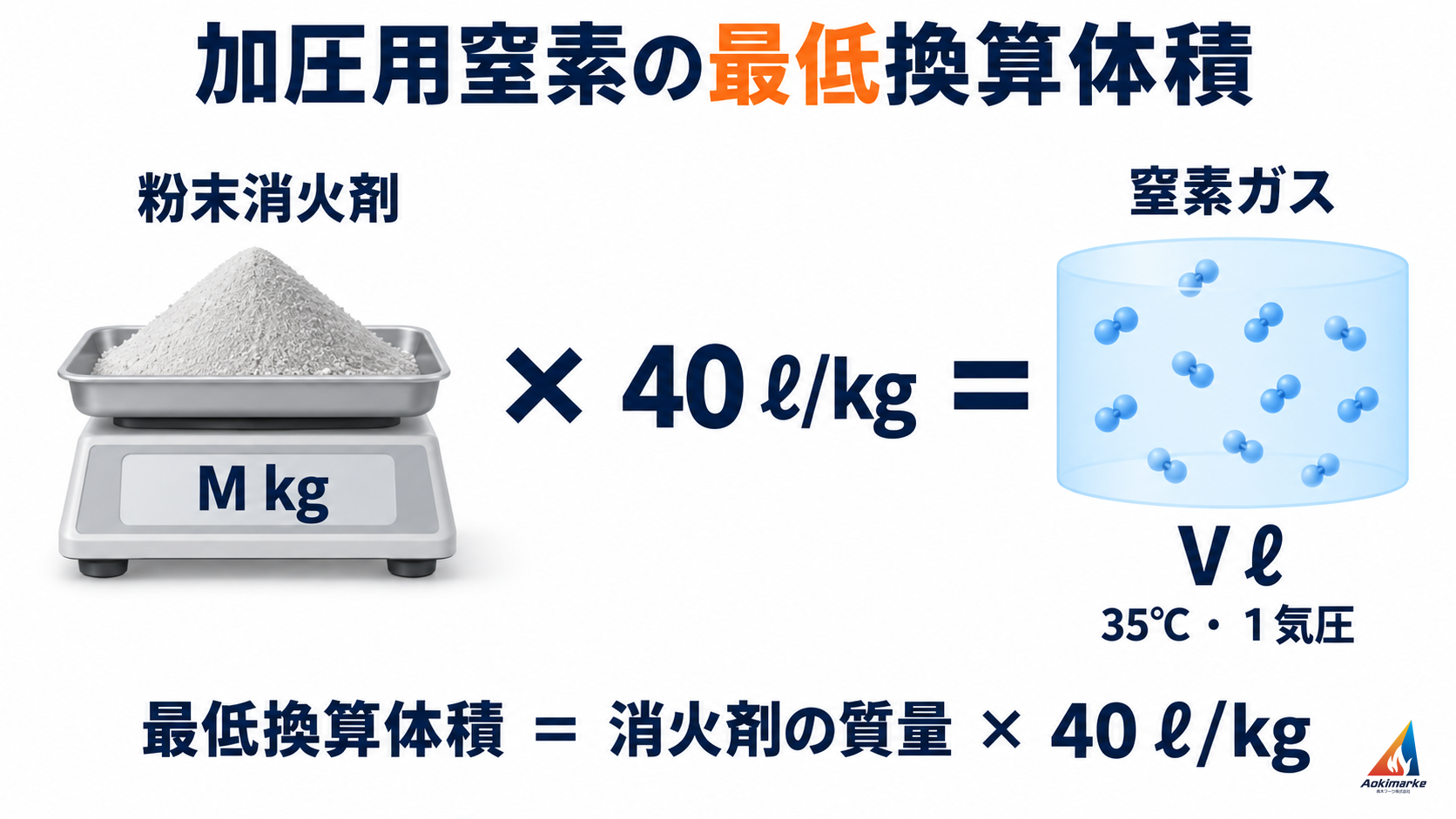

加圧式の粉末消火設備で窒素ガスを加圧用に使う場合、消火剤１kgにつき、温度35℃・１気圧に換算した窒素ガスの体積が40ℓ以上必要です。最低必要量は「消火剤の質量×１kg当たりの最低ガス体積」で求めます。窒素は粉末を放射するための加圧用ガスであり、本問の消火剤そのものは粉末です。

このℓは、指定された温度・圧力へ換算したガスの体積です。ガス容器の内容積や貯蔵中の圧力を、そのまま同じ数値として扱いません。また、必要量「以上」を満たす量と、問いの「最低必要量」は別です。規定を上回る選択肢を見つけただけでは、最低値を選んだことになりません。

同じ第６号でも、加圧用と蓄圧用、窒素と二酸化炭素で量の基準が異なります。二酸化炭素の質量基準や蓄圧用窒素の値を、本問の加圧用窒素へ移植しません。クリーニングに必要なガスを別容器に貯蔵する規定も別にあり、「加圧用窒素の40ℓだけでクリーニング用の条件もすべて満たす」とは扱いません。

質量に、１kg当たりに必要なガス体積を掛けます。図の体積は貯蔵容器の内容積ではなく、35℃・１気圧での換算値です。

②過去問演習：加圧用窒素ガスの最低必要量

問題条件を整理した教材側の模式図です。実機の容器・接続や操作手順を示す図ではありません。

+ 解答・よく分かる解説

正解は２です。消火剤１kg当たりの加圧用窒素ガスは、温度35℃・１気圧へ換算した体積で40ℓ以上です。消火剤が50kgなので、50kg×40ℓ/kg＝2000ℓが最低必要量となり、原肢の「50 × 40 ℓ」を選びます。式中の単位を補って説明したもので、原肢の数値や正答を変更していません。

１：最低必要量ではありません。50×50ℓ＝2500ℓです。本問の基準による2000ℓを上回りますが、求められている最低値ではありません。「窒素ガスが2500ℓある設備は、量が多いから直ちに禁止」という意味で誤りにするのではありません。

２：最低必要量に一致します。50×40ℓ＝2000ℓです。加圧用・窒素ガス・消火剤50kg・35℃と１気圧への換算という条件を対応させて、１kg当たり40ℓを掛けます。粉末50kgを窒素ガス50ℓと読み替えません。

３：必要量に足りません。50×30ℓ＝1500ℓで、最低2000ℓに対して500ℓ不足します。本問の加圧用窒素に使う係数は30ℓ/kgではありません。

４：必要量に足りません。50×20ℓ＝1000ℓで、最低2000ℓに対して1000ℓ不足します。同じ規定にある二酸化炭素の20gは質量の基準であり、窒素の20ℓという体積係数へ置き換えることはできません。

根拠：消防法施行規則第21条第４項第６号イ〜ニ。加圧用窒素はロ、蓄圧用はハ、クリーニング用ガスの別容器はニとして区別します。移動式にも第５項柱書による第６号の準用があります。この演習は法令の最低量の計算であり、実機の充てん・容器選定・運転・清掃操作を指示するものではありません。

次の練習：粉末設備の圧力：どこで、何をする値かへ進み、必要なガス量と機器の圧力を区別しましょう。

補助演習：粉末消火設備の起動装置

ここからは、2022年の長崎会場の受験報告とは別に、弊社2026年度版・甲種３類過去問テストの筆記問32で、粉末設備の起動方式と操作部・切替え装置の条件を確かめます。製図で機器のつながりを追う前に、起動装置の基準を押さえましょう。

①インプット：起動方式と切替え装置

ここでは、全域放出方式または局所放出方式の粉末消火設備を扱います。この２方式の起動装置は、原則として手動式です。ただし、常時人のいない防火対象物や、手動式によることが不適当な場所に設けるものでは、自動式とすることができます。「自動式にできる」という例外と、「自動式にしなければならない」という義務を区別しましょう。

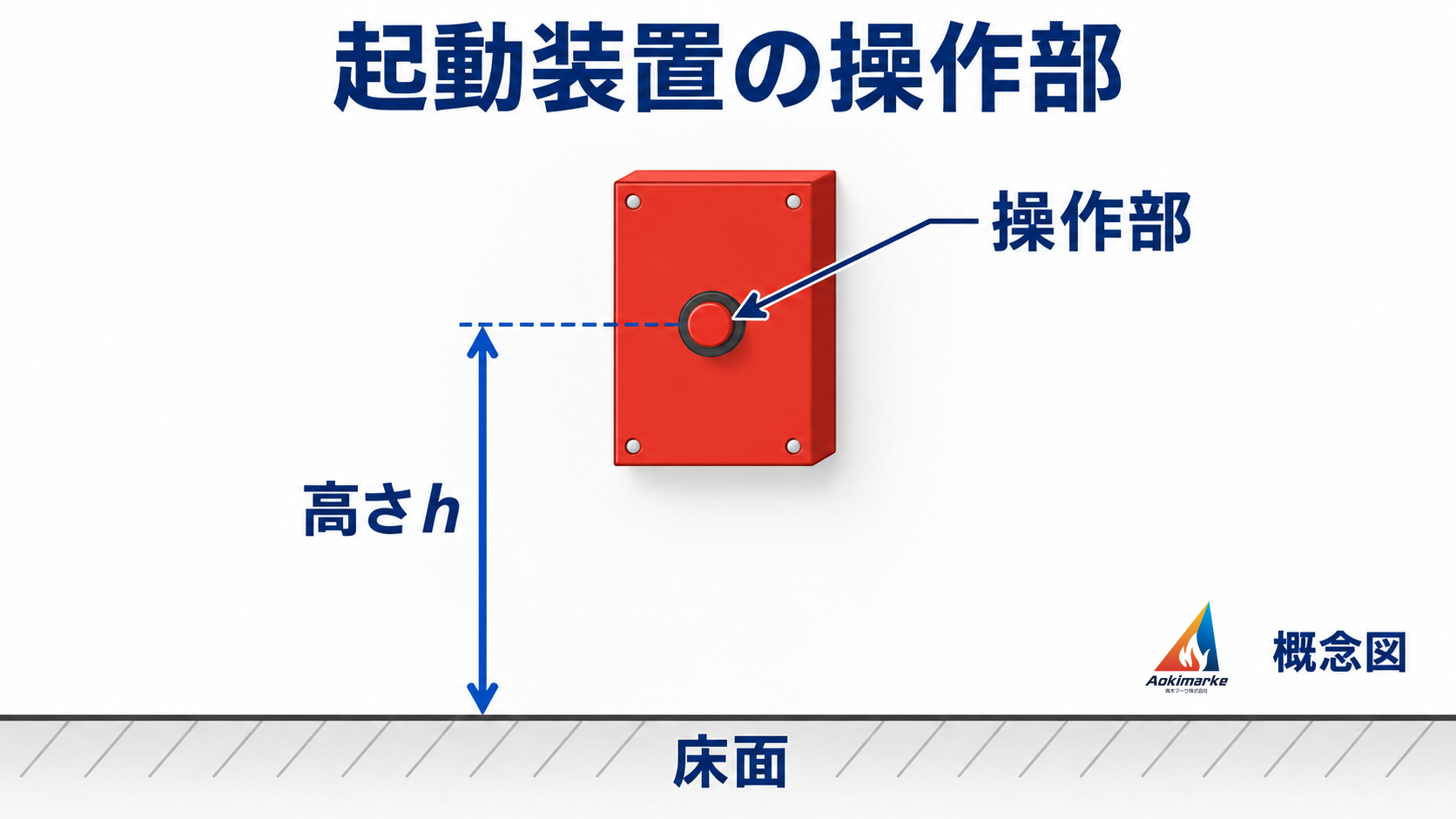

手動式の操作部は、床面から0.8ｍ以上1.5ｍ以下に設けます。高さを測る対象は操作部であり、操作箱の上端や下端ではありません。また、防護区画の外で内部を見通すことができ、出入口付近など操作した人が容易に退避できる場所に設けます。

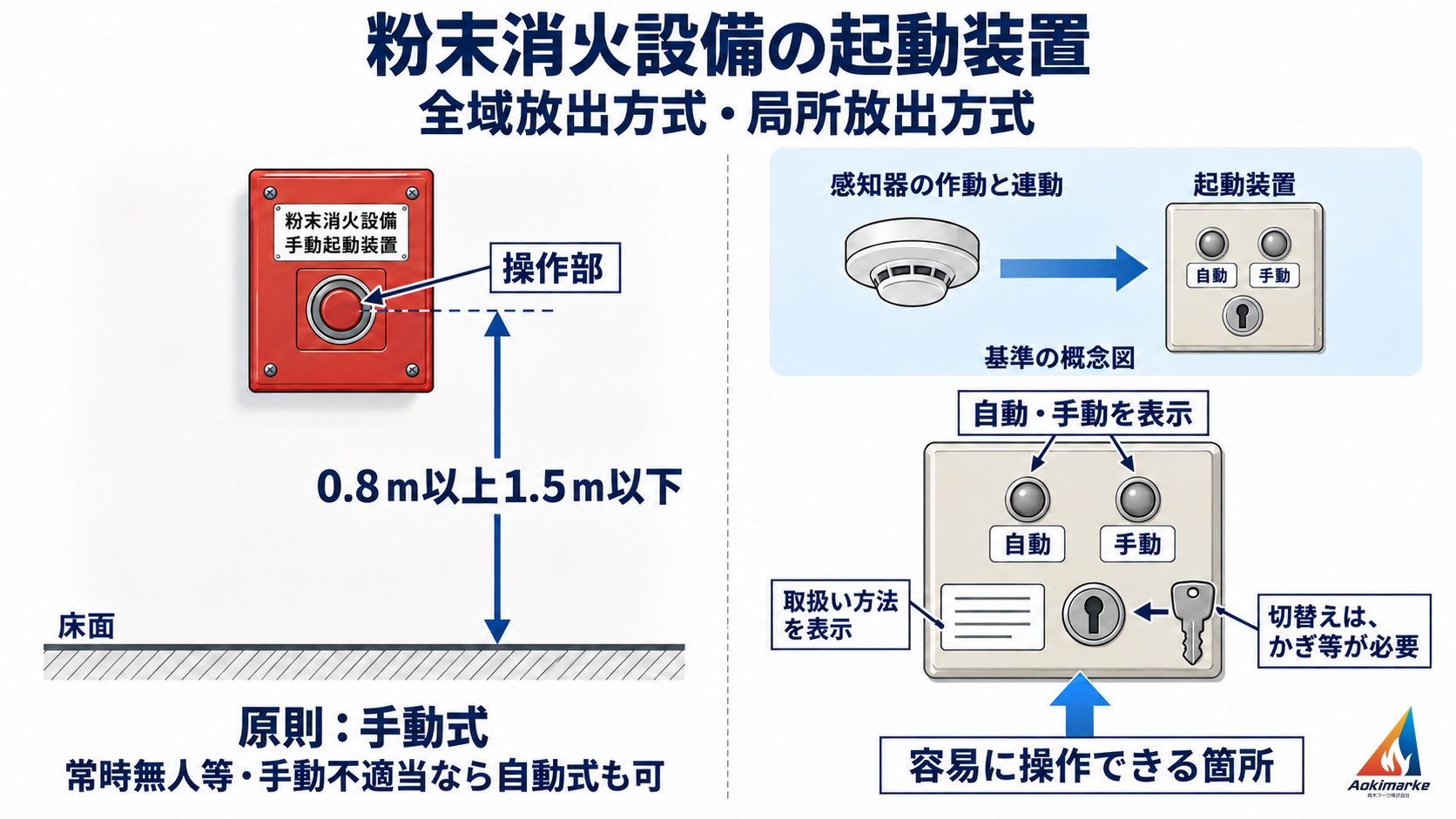

自動式は、自動火災報知設備の感知器の作動と連動して起動するものです。自動式を採用する場合も、自動手動切替え装置を設けます。切替え装置は容易に操作できる場所に設け、自動・手動の状態を示す表示灯と、取扱い方法の表示が必要です。

ここで、「操作できる場所」と「切替えを行える構造」は別の条件です。切替え装置へ容易に近づけることは必要ですが、自動手動の切替えは、かぎ等によらなければ行えない構造にします。かぎ等を必要とせず自由に切り替えられる、という意味ではありません。

この全域放出方式・局所放出方式の粉末設備には、対応する準用規定を適用します。移動式を含む粉末設備すべてへ、ここで説明する条件を一律に広げないようにしましょう。不活性ガス消火設備の条文にある、全域放出方式の二酸化炭素に限った「２以上の火災信号」や、窒素等の即時開放の規定を、そのまま粉末設備へ移すことはできません。

②過去問

+ 解答・よく分かる解説

正解は４です。誤っている記述を選ぶ問題です。「容易に操作できる箇所」と「かぎ等を用いて切り替える構造」を取り違えています。

１：正しい記述です。ここで扱う全域放出方式・局所放出方式では原則は手動式ですが、常時人のいない防火対象物その他手動式によることが不適当な場所では、自動式にできます。選択肢は例外のうち常時人のいない場合を述べており、認められる条件と一致します。すべての粉末設備を自動式にするという記述ではありません。

２：正しい記述です。手動式の操作部の高さは、床面から0.8ｍ以上1.5ｍ以下です。下限・上限を含む範囲であり、0.8ｍ未満や1.5ｍを超える高さとして読まないようにします。

３：正しい記述です。自動式の起動装置は、自動火災報知設備の感知器の作動と連動するものとされています。本問はこの連動の基準を述べています。これだけで配線方式や個別機種の動作順まで指定したものではありません。

４：誤った記述です。自動手動切替え装置は容易に操作できる箇所に設けますが、切替えそのものは、かぎ等によらなければ行えない構造にする必要があります。「特別な操作を必要とせず」という部分が、この構造の条件に適合しません。自動・手動の表示灯、切替え装置またはその直近の取扱い方法の表示も別の必要事項です。

ここで説明した全域放出方式・局所放出方式の起動装置の根拠は、消防法施行規則第21条第４項第14号と、その規定が例による第19条第５項第14号イ（イ）、第15号、第16号です。第16号イ（ロ）およびハは粉末設備への準用から除かれます。これは基準を読むための説明であり、現場で装置を切り替える操作手順ではありません。

次の練習：粉末消火設備の系統図へ進み、起動後に加圧用ガスと消火剤が通る経路を確認しましょう。

補助演習：粉末消火設備の系統図

ここからは、2022年の長崎会場の受験報告とは別に、弊社2026年度版・甲種３類過去問テストの製図問１から、粉末消火設備の系統図を練習します。消火剤を送り出す場合と、配管内に残った消火剤を排出する場合で、ガスの通り道がどう変わるかを確かめましょう。

①インプット：容器を通る経路と、迂回する経路

本問の加圧式の粉末消火設備では、加圧用ガスで貯蔵容器を加圧し、消火剤を配管へ送り出します。ガス導入弁はガスを貯蔵容器へ導く経路、放出弁は消火剤を貯蔵容器から配管へ送り出す経路にあります。

図Aの条件は「加圧混和時（定圧作動装置の作動後）」です。容器を加圧し始めた状態ではなく、定圧作動装置が作動して放出弁が開いた状態として読み取ります。原問では、ガス導入弁と放出弁が開き、消火剤が配管側へ流れます。

図Bはクリーニング操作時です。配管に残った薬剤を排出するため、ガスを貯蔵容器へ通さず、クリーニング弁のある迂回経路から配管側へ導きます。原問ではガス導入弁と放出弁を閉、クリーニング弁を開としており、図Aとは使う経路が異なります。

排気弁は貯蔵容器内のガスを排出するための弁、安全弁は過大な圧力に対する保護を担う弁です。この原問のA・Bでは、どちらも閉の状態です。残圧を排出する別の状態と混同しないようにします。安全弁の「閉」はこの図の通常状態を表しており、安全弁を手で閉める指示ではありません。

②過去問：粉末消火設備の系統図

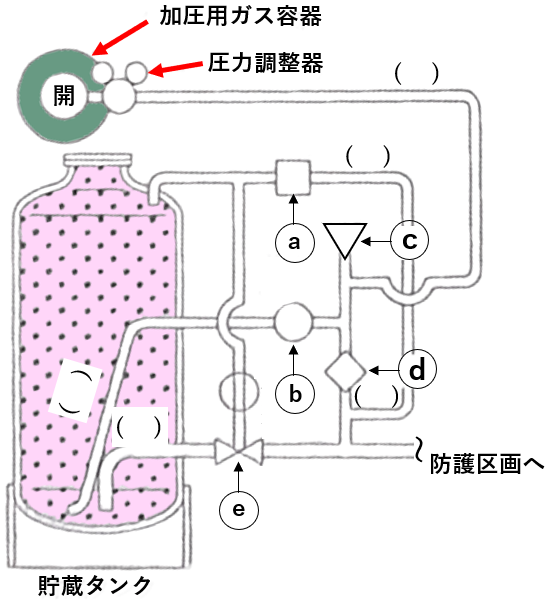

図A　加圧混和時（定圧作動装置の作動後）

図B　クリーニング操作時

+ 解答・よく分かる解説

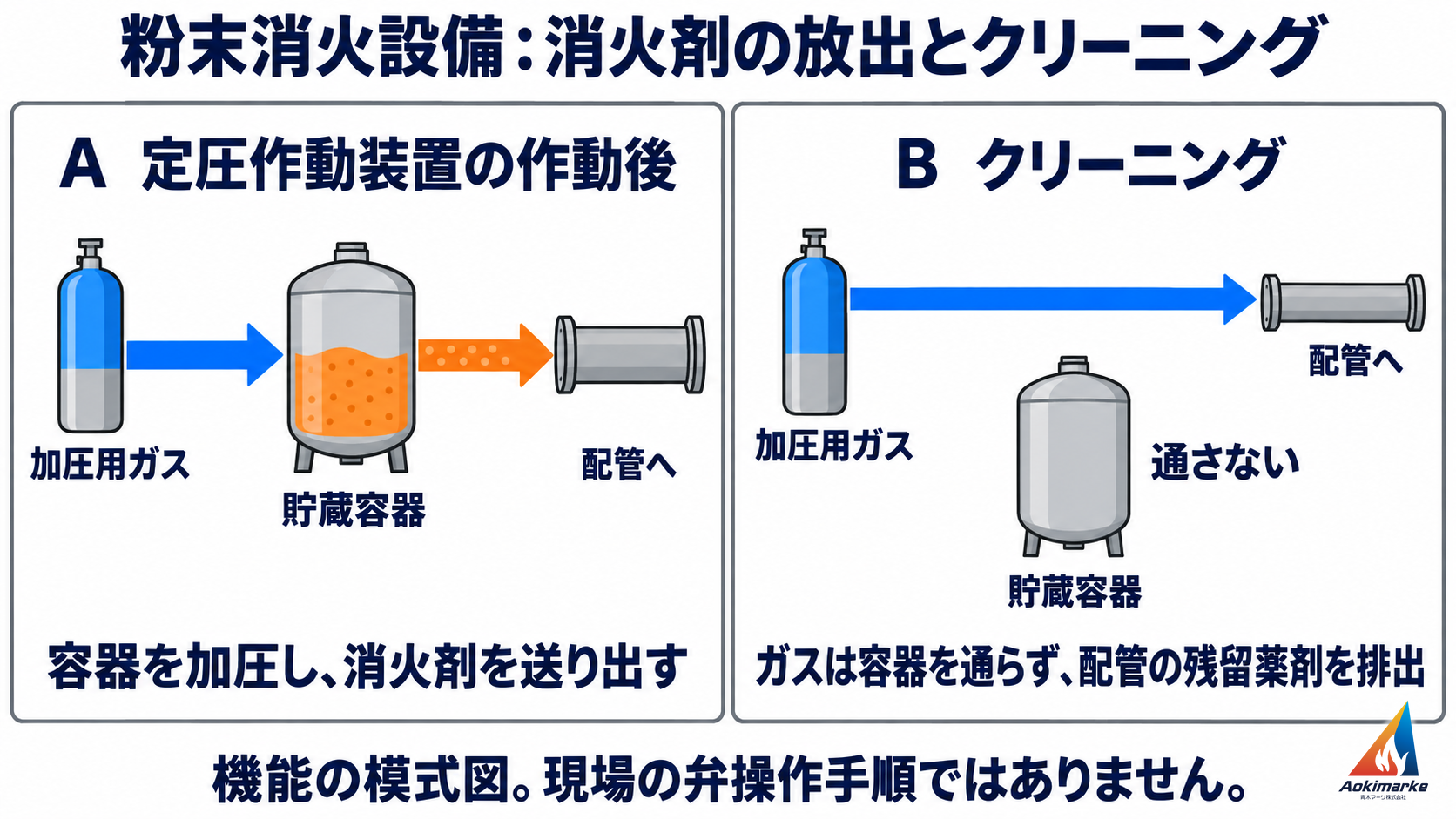

設問１：ガス・消火剤の流れ

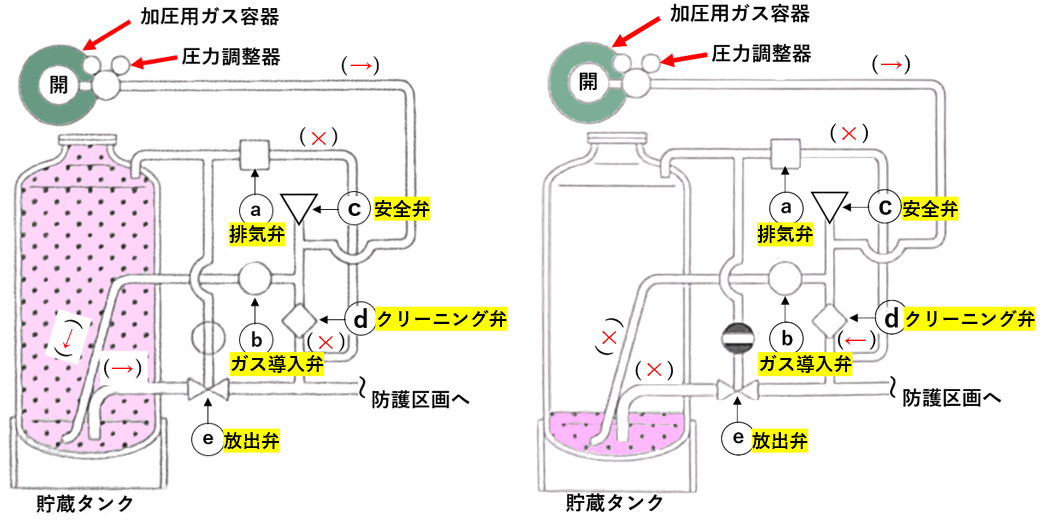

図Aは定圧作動装置の作動後、図Bはクリーニング時です。原図に記入した解答は次のとおりです。

• 最上段の加圧用ガス容器から右へ延びる管：A・Bとも→。どちらも加圧用ガスを使います。
• 上段のⓐの右側：A・Bとも✕。この２状態では排気弁を通してガスを排出しません。
• タンク内の斜め管：Aは管に沿って斜め左下向き、Bは✕。Aでは容器へガスを導き、Bでは容器を通しません。
• タンク下部から右へ延びる管の左側：Aは→、Bは✕。Aでは消火剤を容器から送り出し、Bではこの経路を使いません。
• 右側のⓓ付近にある迂回経路：Aは✕、Bは←。Bではガスを迂回経路へ導き、配管に残った薬剤を排出します。原図の向きに合わせ、右から左へ流れる位置に←を記入します。

設問２：各弁の開閉

図	ⓐ	ⓑ	ⓒ	ⓓ	ⓔ
A	✕	〇	✕	✕	〇
B	✕	✕	✕	〇	✕

ⓐはA・Bとも閉です。ここを開とすると、貯蔵容器からガスを排出する別の状態になります。ⓑはAで容器へガスを導くので開、Bでは容器を経由させないので閉です。ⓒはこの原問で異常な過圧による作動を示しておらず、両方とも閉です。

ⓓはAでは消火剤の放出経路を使うため閉、Bではクリーニングの迂回経路を使うため開です。ⓔはAの「定圧作動装置の作動後」に合わせて開、Bでは容器からの放出を行わないので閉です。Aのⓔを閉にすると、設問が指定した作動後の状態と一致しません。

設問３：各弁の名称と、語群を選ぶ理由

• ⓐ＝シ・排気弁。貯蔵容器の上部からガスを外へ排出する経路にある弁です。
• ⓑ＝ク・ガス導入弁。加圧用ガスを貯蔵容器へ導く経路にあり、Aで開きます。
• ⓒ＝サ・安全弁。貯蔵容器の過大な圧力に対する保護を担い、通常のガス導入・クリーニング経路を切り替える弁ではありません。
• ⓓ＝イ・クリーニング弁。貯蔵容器を迂回して配管側へガスを導く経路にあり、Bで開きます。
• ⓔ＝セ・放出弁。貯蔵容器から消火剤を送り出す経路にあり、Aでは定圧作動装置の作動後に開いています。

残る語群は、名称が似ているかどうかだけでなく、図の位置と役割を照合します。

• ア・圧力調整弁／キ・減圧弁：ガス圧力を調整・減圧する機能を表す語です。図の上部には圧力調整器が別に示されており、原解答のⓐ～ⓔの名称ではありません。
• ウ・逆止弁／ケ・逆流防止弁：逆流を防ぐ役割を表す語です。原問のⓐ～ⓔは、排気・ガス導入・安全・クリーニング・放出の役割に対応しており、この２語を選びません。両語を必ず別種類と断定する必要もありません。
• エ・一斉開放弁：スプリンクラーや泡の系統で、配下の開放型ヘッドへ一斉に送水・送液するための弁です。本問の容器へのガス導入や、粉末の放出・クリーニングを担う５弁とは役割が異なります。
• オ・自動警報弁／コ・予作動弁：スプリンクラー設備の流水検知装置に関係する名称です。本問は、水の流れを検知する装置や予作動式の装置を問う図ではなく、粉末と加圧用ガスの経路を問う図なので選びません。
• カ・選択弁：放出する防護区画へ経路を選ぶ弁です。貯蔵容器を迂回するⓓや、容器出口のⓔを選択弁と読み替えません。
• ス・フート弁：水源がポンプより低いときに、吸水管の先端へ設ける逆止弁です。本問の貯蔵容器周りの５弁は、ポンプの吸水管先端にある弁ではありません。
• ソ・止水弁：水の流れを止めるための弁です。本問のⓐ～ⓔは粉末・加圧用ガスの経路にあり、各位置の役割に対応した原名称を選びます。

ここで示すのは原問の系統図を読み取るための解説です。実際の設備で弁を操作する手順ではありません。

配管例の確認：新城市「第７・粉末消火設備」の参考配管例。例示の配管・兼用弁構成は本問と異なるため、原問の符号や各弁の正答を置き換えるものではありません。

補助演習：粉末消火設備のクリーニング装置

弊社2026年度版・甲種３類過去問テストの筆記問35を基に、弁の構造条件を明記した編集問題です。原教材の選択肢２に「ガス導入弁とクリーニング弁が別置された構造では」という条件を加えています。原教材そのままの問題文や、実際の試験原文を示すものではありません。

①インプット：タンクの残留ガスと、配管の残留消火剤

全域放出方式・局所放出方式の粉末消火設備では、貯蔵容器等に残留ガスを排出する装置を、配管に残留消火剤を処理するクリーニング装置を設けます。ガスを容器から抜く働きと、配管内に残った粉末を取り除く働きは別です。

ここで扱う加圧式のクリーニング回路は、ガスを消火剤の貯蔵タンクへ通さず、配管へ直接導くものです。消火剤を送り出す際にタンクを加圧する経路と、放出後に配管を清掃する経路を区別しましょう。残った粉末が湿気を吸って固着すると、再使用時の障害になるおそれがあるため、使用後のクリーニングが必要です。

弁の開閉は、名称だけでなく構造と通る経路に結び付けます。ガス導入弁とクリーニング弁が別置された構成のクリーニング時は、タンクへ導く側のガス導入弁と、タンクから薬剤を送る放出弁を閉じ、クリーニング弁を開いた経路を使います。一方、ガス導入とクリーニングを切り替える兼用構造もあります。別置構造の「ガス導入弁は閉」を、兼用構造の全ての弁へ一律に当てはめてはいけません。

根拠：消防法施行規則第21条第４項第４号・第６号。同項の対象は全域放出方式・局所放出方式です。第６号にはクリーニングに必要なガスを別容器に貯蔵する条件もあります。以下は機能を理解するための問題であり、実設備の操作・復旧手順を指示するものではありません。

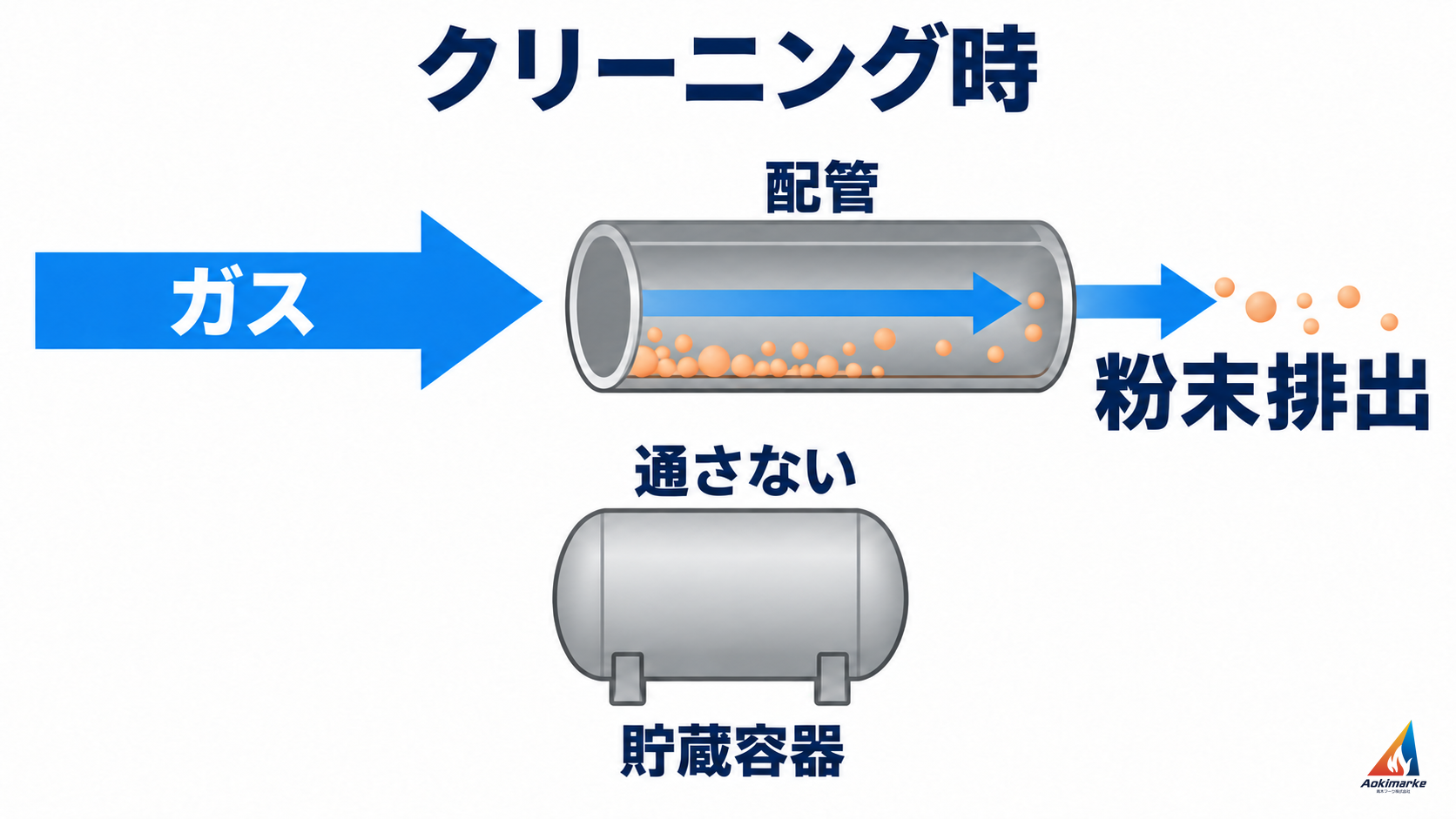

図はクリーニング時の機能関係を示す模式図です。青はガスの経路、橙の粒は配管内の残留粉末を表します。下の貯蔵容器へガスを通さない関係を示しており、実際の接続形状、弁の操作順序、ガスの供給元や容器の兼用可否を指定した図ではありません。

②過去問を基にした編集問題

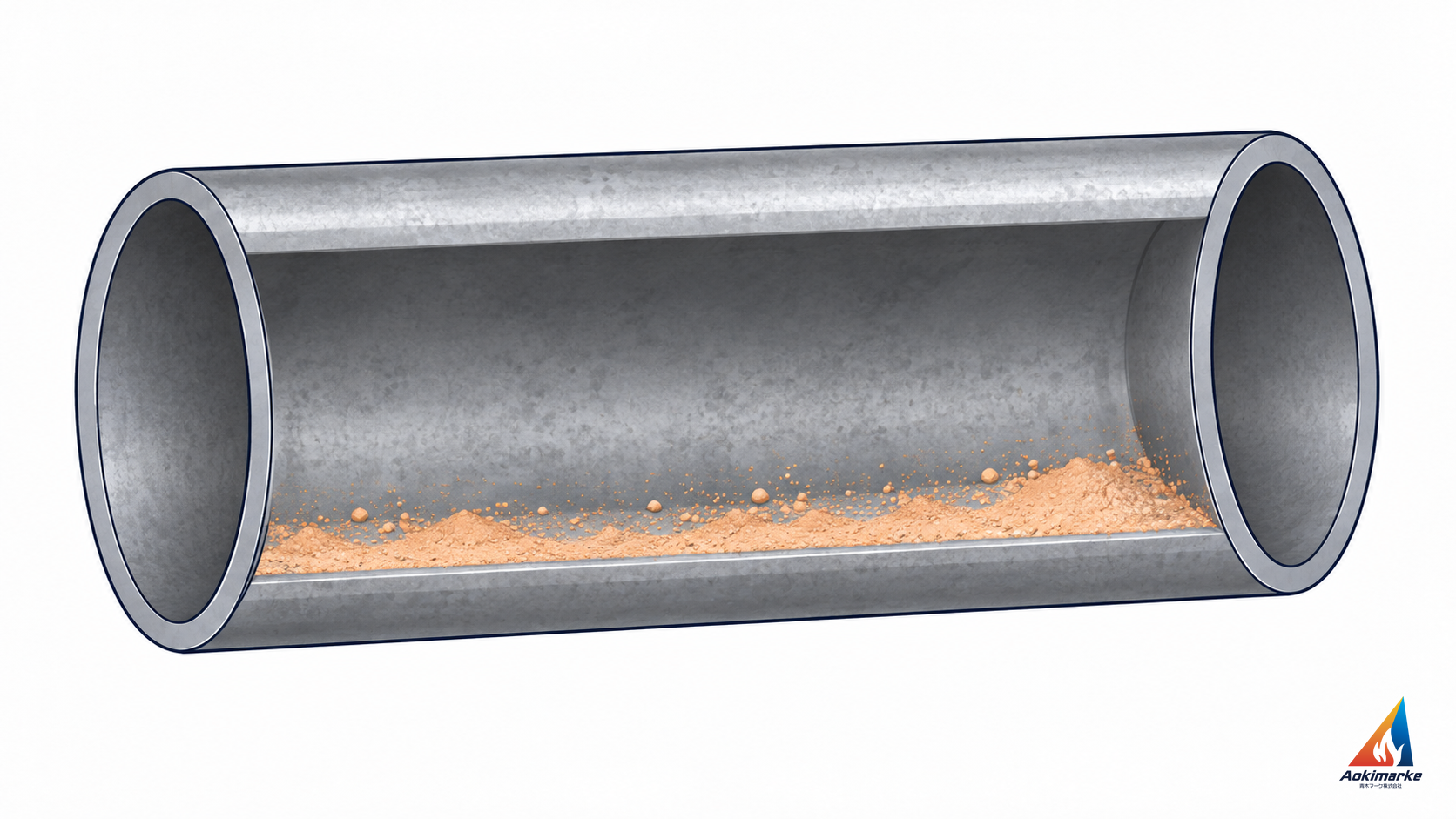

質問

粉末消火設備に設けるクリーニング装置について、誤っているものは次のうちどれか。

• １．クリーニング弁には、ガス導入弁と兼用となっている構造のものもある。
• ２．ガス導入弁とクリーニング弁が別置された構造では、クリーニング操作中は、ガス導入弁は閉止され放出弁も閉止されている。
• ３．クリーニング弁を開放することにより、加圧用ガスは貯蔵タンクを経由して、選択弁への管路へ流出する。
• ４．クリーニング操作は、消火剤放出後速やかに行わなければならない。

+ 解答・よく分かる解説

図はクリーニング時の機能関係を示す模式図です。青はガスの経路、橙の粒は配管内の残留粉末を表します。下の貯蔵容器へガスを通さない関係を示しており、実際の接続形状、弁の操作順序、ガスの供給元や容器の兼用可否を指定した図ではありません。

正解は３です。誤っている記述を選びます。配管内の残留消火剤を取り除く回路では、ガスを貯蔵タンクに通さず、配管へ直接送ります。

１：正しい記述です。ガス導入とクリーニングを切り替える兼用構造もあります。取得済みオーム社資料にも「ガス導入・クリーニング切替弁」の例があります。弁がいつも別々に設けられるとは限りません。

２：条件を明記した本編集問題では正しい記述です。ガス導入弁とクリーニング弁が別置された構成では、タンクへガスを入れる経路と、タンクから薬剤を送り出す経路を閉じ、クリーニング弁の経路からガスを配管へ導きます。原教材のこの選択肢には別置構造の条件がないため、本問では明示しています。兼用構造の開閉・切替え位置まで同じだと覚えないようにしてください。

３：誤った記述です。「貯蔵タンクを経由して」が誤りです。クリーニングでは、配管内に残った粉末を取り除くため、タンクを経由しない経路でガスを配管へ送ります。タンク内へガスを導入して消火剤を送り出す動作とは、目的と経路が異なります。

４：正しい記述です。放出後に残った粉末が湿気を吸って固着すると、配管の通りや再使用の妨げになるおそれがあります。そのため原教材は、放出後に速やかにクリーニングを行うことを正しい記述として扱っています。「速やかに」は原教材と参考資料の説明であり、ここで引いた規則第21条第４項第４号の条文に同じ時間表現が書かれているという意味ではありません。

原教材の正答３と４肢の順序は維持し、選択肢２の構造条件だけを明記した改題です。兼用弁の具体的な操作位置、作業順序や安全確認は、対象機器の仕様・取扱説明と管理手順によるものであり、この模式的説明から決めないでください。

補助演習：自家発電設備の必要燃料

ここからは2022年の受験報告とは別に、弊社2026年度版・乙種３類過去問テストの筆記問30を扱います。原教材の設問・４肢・順序・正答を保持した補助演習であり、実際の試験原文と認定するものではありません。原動機の燃料を、固定の時間だけで判断しないことがポイントです。

①インプット：定格負荷と連続運転可能時間に対応させる

自家発電設備は、定格負荷における連続運転可能時間以上、出力できるものであることが必要です。燃料容器で保有する方法では、その定格負荷・連続運転可能時間に消費する燃料と同じ量以上を確保します。

告示は燃料供給を、燃料容器で保有する方法のほか、所定のガス事業者が供給するガスを所定の安定供給条件で使用する方法に分けています。ガス供給側では、地震後の安定供給、外壁貫通箇所の緊急ガス遮断装置、ガス圧縮器から安定供給されるまでの燃料確保とただし書等の条件も確認します。

常用電源が停電してから電圧確立・投入までの原則40秒、手動投入操作時間の除外、適合蓄電池による例外と負荷回路の分離は、共通講義：自家発電設備・蓄電池設備の規格（甲種筆記問42の復習）へ接続して学習します。一般の電気基礎・発電規格本文は複製せず、以下は原問を解くための各肢の理由に絞ります。設備ごとの必要供給時間、実機の燃料量計算や運転・給油手順を指示するものではありません。

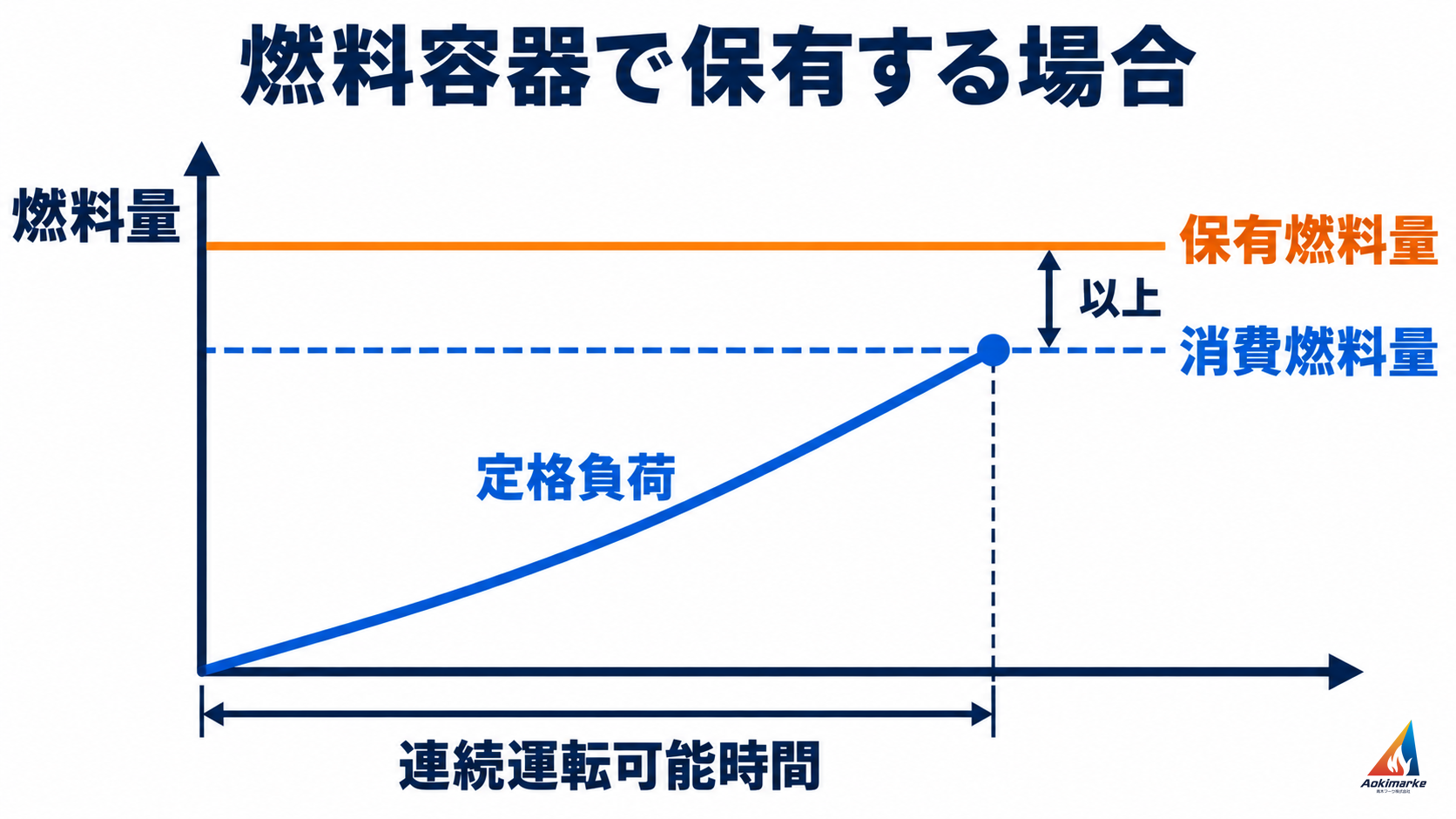

図は燃料容器で保有する方法の模式図です。橙の線は運転前に確保する燃料の総量で、運転中の残量を表しません。定格負荷で連続運転可能時間に消費する量と同じ量以上を保有する関係を示し、同量の場合も含みます。曲線や間隔は実測値・具体的計算・一律の運転時間を指定するものではなく、ガス供給方法の条件は本文で別に確認します。

②過去問演習：自家発電設備の構造・性能

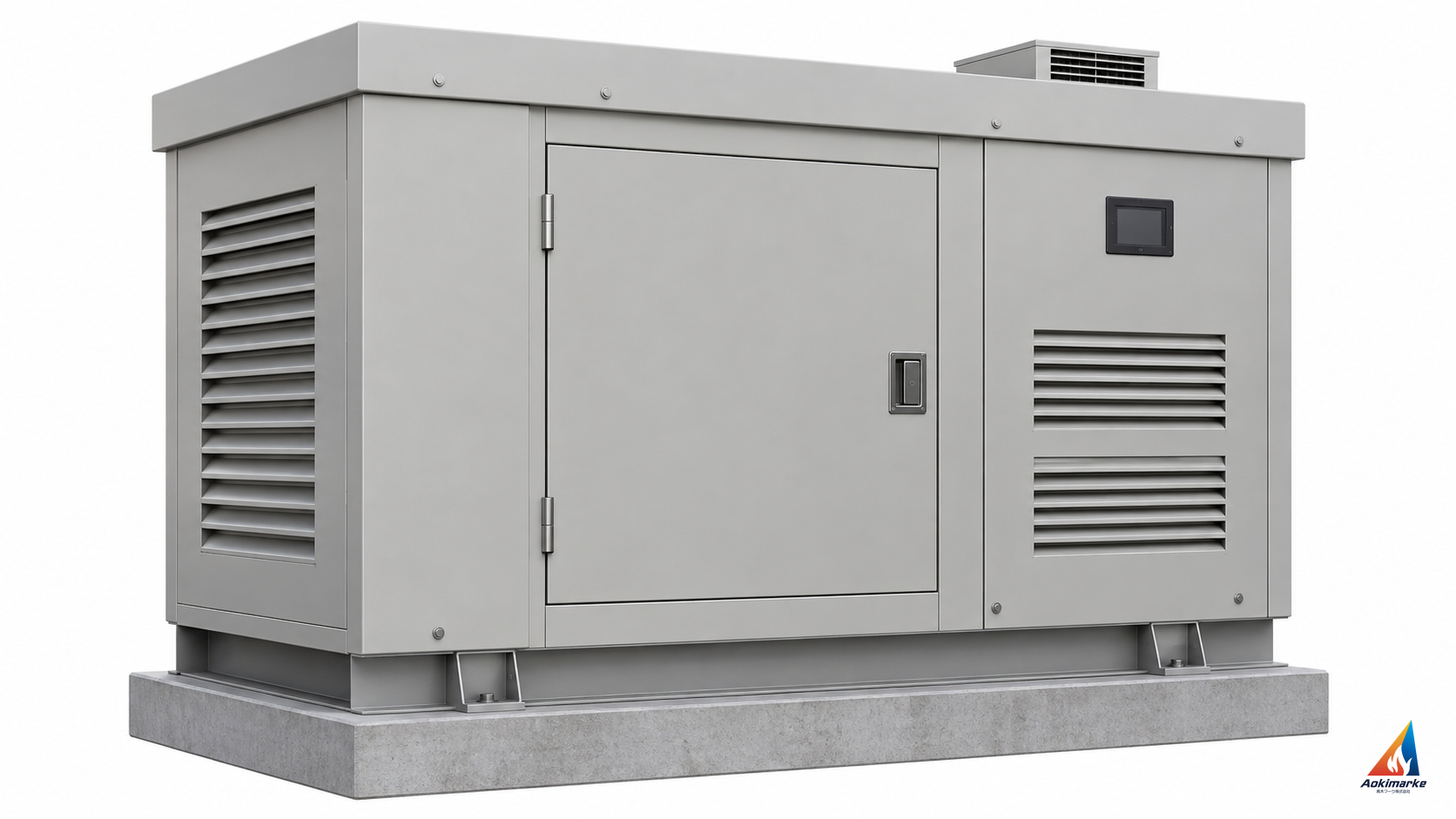

問題図は閉鎖筐体の中立概念図で、実製品の写真・内部構造・燃料量を示す図ではありません。

質問

非常電源として使用する自家発電設備の構造および性能について消防庁告示に定められていないものは次のうちどれか。

1. １．常用電源が停電してから電圧確立および投入までの所要時間（投入を手動とする自家発電設備にあっては投入操作に要する時間を除く。）は40秒以内であること。
2. ２．定格負荷における連続運転可能時間以上出力できるものであること。
3. ３．常用電源が停電した場合、自家発電設備に係る負荷回路と他の回路とを自動的に切り離すことができるものであること。ただし、停電の際、自家発電設備に係る負荷回路を他の回路から自動的に切り離すことができる常用の電源回路に接続するものにあっては、この限りでない。
4. ４．原動機の燃料タンクの容量は、原動機を２時間以上連続して運転できるものであること。

+ 解答・よく分かる解説

図は燃料容器で保有する方法の模式図です。橙の線は運転前に確保する燃料の総量で、運転中の残量を表しません。定格負荷で連続運転可能時間に消費する量と同じ量以上を保有する関係を示し、同量の場合も含みます。曲線や間隔は実測値・具体的計算・一律の運転時間を指定するものではなく、ガス供給方法の条件は本文で別に確認します。

正解は４です。「消防庁告示に定められていない」記述を選びます。燃料容器で保有する方法は、定格負荷・連続運転可能時間に消費する燃料と同じ量以上を求めており、この肢のように全原動機の燃料タンクを一律２時間とする規定ではありません。

１：告示に規定があります。第二一（三）は原則40秒以内とし、手動投入操作に要する時間を除きます。ただし、停電後40秒経過してから自家発電設備の電圧確立・投入まで、指定条件に適合する蓄電池設備から電力が供給される場合は例外です。本問の肢は本則の時間を示しており、例外を使えば50秒や60秒が新しい一律上限になる、という意味ではありません。原則とただし書を併せて確認します。

２：告示に規定があります。第二一（六）は、定格負荷における連続運転可能時間以上、出力できるものとしています。この出力を継続できる性能と、そのための燃料供給条件を対応させます。

３：告示に規定があります。第二一（四）は、停電時に自家発電設備に係る負荷回路と他の回路を自動的に切り離せることを求めます。肢のただし書も同項に対応します。通常電源側の回路が自動分離できる構成を除く、という条件を省いて「どの構成でも同じ箇所に別の切離し装置を設ける」と一般化しません。

４：その一律規定はありません。第二一（十三）イは、定格負荷における連続運転可能時間に消費する燃料と同じ量以上を燃料容器に保有する方法を定めています。同号ロには所定のガス供給方法もあります。「実設備では２時間運転することが絶対にない」という意味ではなく、告示の一般規定を「燃料タンクは一律２時間」と置き換えた点が誤りです。

根拠：消防庁「自家発電設備の基準」第二一（三）・（四）・（六）・（十三）。粉末・ガス設備の必要供給時間、発電機の電圧確立・投入時間、定格負荷で連続出力する性能を、同じ時間条件だと思い込まないようにします。

次に練習する：二酸化炭素消火設備の製図問題へ進み、消火剤が異なる設備の条件も確かめましょう。

補助演習：粉末消火設備の配管の条件

弊社2026年度版・甲種３類過去問テストの筆記問30を基にした補助演習です。原１問４肢・順序・原資料の正答を保持しています。2022年の受験報告や実際の試験原文を示すものではありません。ここでは原資料の解答例と、現在の規定で確認する条件を分けて学びます。

①インプット：材料の条件と耐える圧力の条件を組み合わせる

全域放出方式・局所放出方式の粉末消火設備の配管は専用とします。鋼管を用いる場合、基本となる規定はJIS G3452に適合し、亜鉛メッキ等による防食処理を施したもの、又はこれと同等以上の強度及び耐食性を有するものです。材料規格と防食の条件を分けて確認しましょう。

ただし、蓄圧式のうち20℃における圧力が2.5 MPaを超え4.2 MPa以下のものには、JIS G3454のSTPG370・スケジュール40以上に適合し、亜鉛メッキ等による防食処理を施したもの、又はこれと同等以上の強度及び耐食性を有するものを用いる条件があります。鋼管の一般規定だけを、すべての方式・圧力へ一律に当てはめることはできません。

銅管を用いる場合は、JIS H3300のタフピッチ銅に適合するもの、又はこれと同等以上の強度及び耐食性を有するものであることに加え、調整圧力又は最高使用圧力の1.5倍以上の圧力に耐えることが必要です。「材料が適合していること」だけで、耐える圧力の条件まで満たしたと判断しないようにします。調整圧力と最高使用圧力を足したり、両方へ同時に倍率を掛けたりするという説明ではありません。

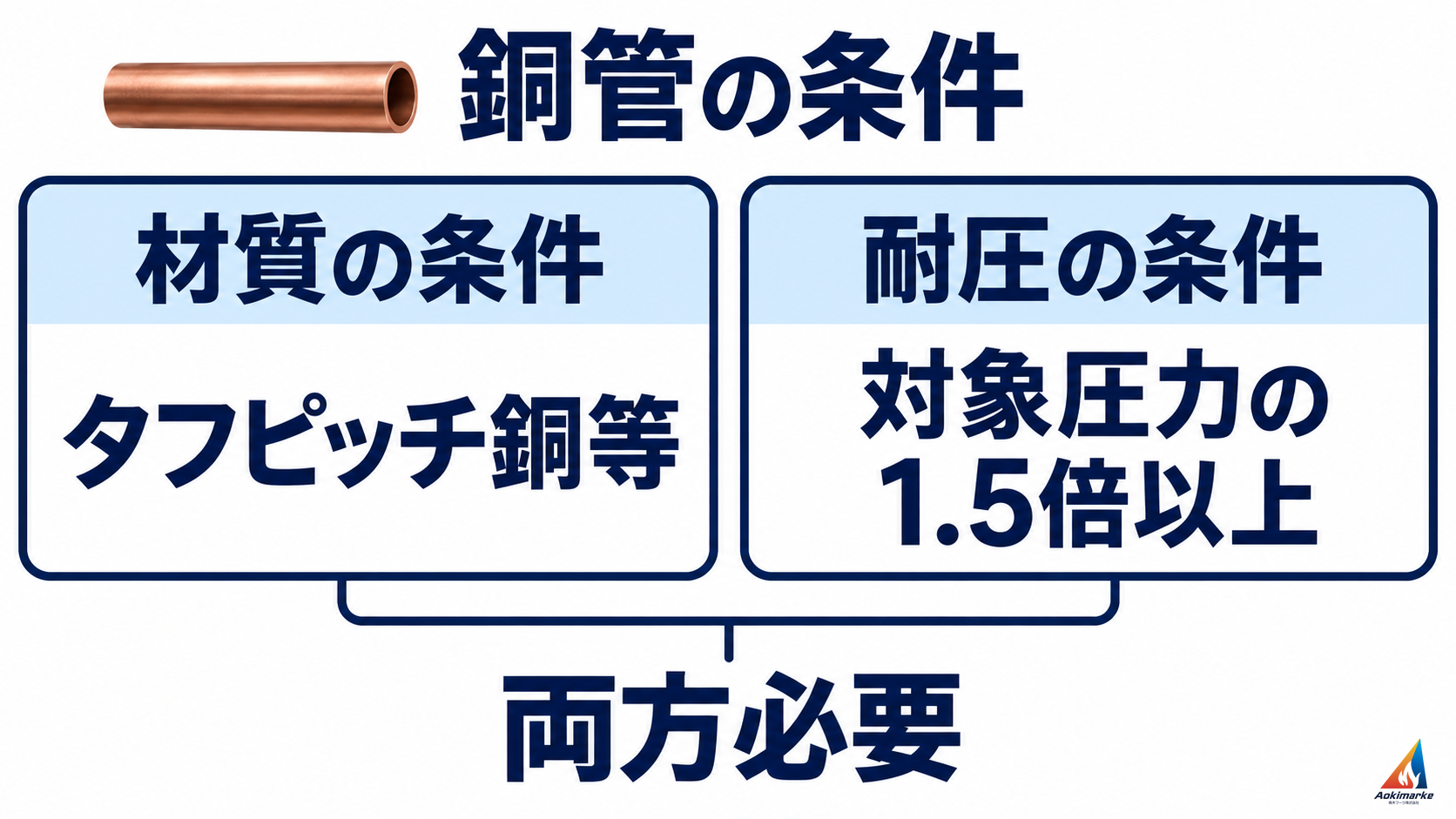

図の「等」は、JIS H3300のタフピッチ銅に適合するもの、又はこれと同等以上の強度及び耐食性を有するものを指します。「対象圧力」は調整圧力又は最高使用圧力です。材料条件と耐圧条件の両方を確認します。

また、貯蔵容器等には残留ガスを排出する排出装置を、配管には残留消火剤を処理するクリーニング装置を設けます。ガスの排出と、配管内に残った粉末の処理は別の役割です。詳しい機能の説明は既存のクリーニング装置の演習へ接続します。

根拠：消防法施行規則第21条第４項第４号・第７号イ〜ハ。ここでは配管の材料・圧力等の学習条件を扱い、実設備の材料選定・分解・クリーニング操作を指示しません。JIS本文の全項目を説明するものでもありません。材料の一般的な基礎は機械に関する基礎的知識の正本で確認してください。

②過去問演習：原教材の設問と解答例

ここでは原教材の４肢と解答例を確認します。原４肢が、現在のあらゆる方式・圧力の条件でも一意に判定できる問題だと認定したものではありません。現在の規定との対応や、原記述だけでは確認できない点を解説で区別します。

一般的な外観を示す生成イラストです。原問の添付画像や実製品写真ではありません。

＋ 解答・よく分かる解説

原資料の正答は２です。

図の「等」は、JIS H3300のタフピッチ銅に適合するもの、又はこれと同等以上の強度及び耐食性を有するものを指します。「対象圧力」は調整圧力又は最高使用圧力です。材料条件と耐圧条件の両方を確認します。

１：原資料では適当として扱います。JIS G3452への適合と亜鉛メッキによる防食処理は、取得済み現行の鋼管の一般規定と対応します。ただし、蓄圧式のうち20℃における圧力が2.5 MPaを超え4.2 MPa以下の場合のただし書は、原肢にはありません。原肢を「方式や圧力に関係なく、これだけでよい」という意味へ広げないようにします。

２：原資料では不適当です。銅管には材料の条件だけでなく、調整圧力又は最高使用圧力の1.5倍以上の圧力に耐える条件も必要です。原肢は材料の適合だけを挙げて基準に適合するとしていますが、それだけでは耐圧条件を確認できません。「タフピッチ銅を用いてはいけない」という意味ではなく、必要な条件を併せて満たすことが論点です。

３：原資料では適当として扱います。残留消火剤を処理する必要があるという論点は、現行の第４号が配管にクリーニング装置を求める規定と対応します。ただし、取得済みの第４号と第７号では、原肢の「屈曲部を離脱」する構造そのものを全国一律に要求する記述までは確認できていません。残留消火剤の処理という目的と、具体的な構造・方法の確認を分けます。原記述を実設備の分解操作手順へ読み替えないでください。

４：適当です。第７号イは配管を専用とすることを求めています。この条件は、材料規格や耐える圧力とは別に確認します。

根拠：消防法施行規則第21条第４項第４号・第７号。原資料の解答例を保持しつつ、鋼管の例外条件と、クリーニング方法の取得済み根拠の範囲を明示しています。

次の練習：起動用ガス容器の条件へ進み、配管の条件と容器の条件を分けて確認しましょう。

補助演習：起動用ガス容器の条件

弊社2026年度版・甲種３類過去問テストの筆記問29を基にした補助演習です。原１問４肢・順序・正答を保持しています。2022年の受験報告や実際の試験原文を示すものではありません。

①インプット：容器の大きさ・ガスの量・耐圧を分ける

起動用ガス容器は、弁などを作動させるためのガスを供給する容器です。防護区画へ放射する消火剤の貯蔵容器とは役割を区別します。ここでは全域放出方式・局所放出方式の不活性ガス消火設備に設ける起動用ガス容器について、容器そのものと、そこに貯蔵する二酸化炭素の条件を学びます。

容器は24.5 MPa以上の圧力に耐えるものとし、内容積は１ℓ以上とします。「耐える圧力」と「容器の内容積」は別の条件です。24.5 MPaはこの規定の耐圧条件であり、設備を常時その圧力に設定するという指示ではありません。

貯蔵する二酸化炭素の量は0.6 kg以上で、充てん比も1.5以上とします。ガスの質量だけで容器の大きさを判定せず、内容積・貯蔵量・充てん比をそれぞれ満たす必要があります。また、消防庁長官が定める基準に適合する安全装置と容器弁を設けます。

起動用ガス容器を設ける義務が明記されているのは、全域放出方式の不活性ガス消火設備のうち、二酸化炭素を放射するものです。「すべての不活性ガス消火設備に一律に設置する」と範囲を広げず、設置義務の対象と、設ける容器の条件を分けて読みます。

根拠：消防法施行規則第19条第５項柱書・第13号イ〜ニ。安全装置・容器弁の個別基準の全項目や、他の消火設備への準用をここで一律に説明するものではありません。実設備の充てん・容器選定・操作手順を示すものでもありません。

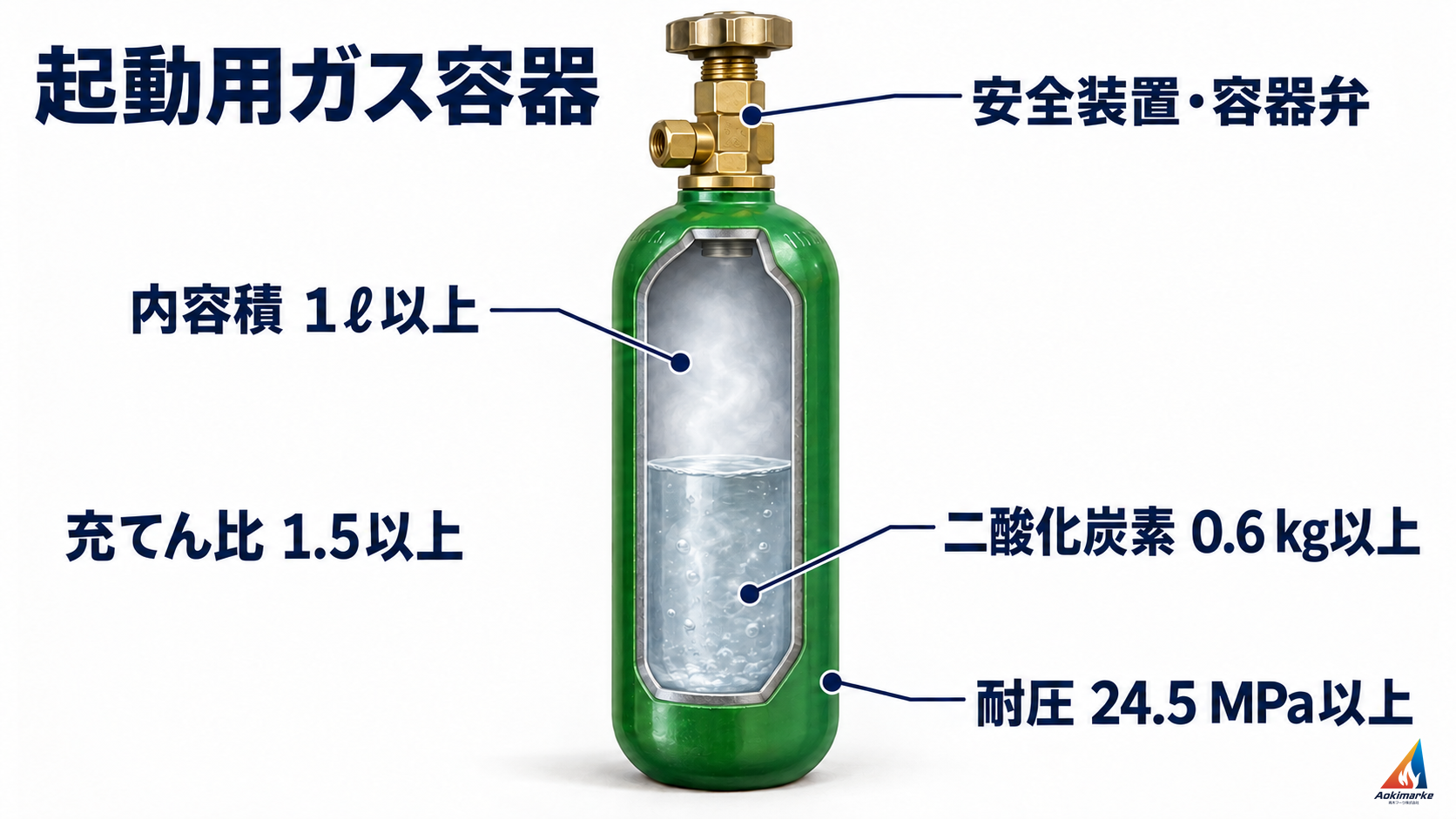

図は条件を区別するための概念図です。内部の液面や気泡は模式的な表現で、充てん比1.5を液面の高さや満量に対する割合として示すものではありません。特定製品の内部構造・寸法や、安全装置の形状を指定する図ではありません。

②過去問演習

青木マーケ㈱の実機講義より。赤い箱の中の緑色容器の外観例です。容量・貯蔵量・充てん比・耐圧は写真から読み取らず、法令の条件で確認します。原画像を加工せず掲載しています。

＋ 解答・よく分かる解説

正答は２です。

図は条件を区別するための概念図です。内部の液面や気泡は模式的な表現で、充てん比1.5を液面の高さや満量に対する割合として示すものではありません。特定製品の内部構造・寸法や、安全装置の形状を指定する図ではありません。

１：適当です。必要な耐圧は24.5 MPa以上です。25 MPaは24.5 MPaを上回るため、この耐圧条件を満たします。規定は「24.5 MPaちょうど」と限定していません。

２：不適当です。内容積は１ℓ以上が必要です。１ℓ＝1000 mℓなので、500ｍℓは必要な内容積に足りません。ここで問われているのは容器の内部の大きさであり、貯蔵する二酸化炭素の質量ではありません。

３：適当です。二酸化炭素は0.6 kg以上、充てん比は1.5以上が必要です。0.8㎏は0.6 kg以上で、充てん比1.5も下限を満たします。「以上」には下限の値そのものを含みます。内容積の条件を省いてよいという意味ではありません。

４：適当です。起動用ガス容器には、消防庁長官が定める基準に適合する安全装置及び容器弁を設けます。安全装置か容器弁のどちらか一方だけでよい、という規定ではありません。

根拠：消防法施行規則第19条第５項第13号ロ・ハ・ニ。設置義務の対象は同号イで別に確認します。

次の練習：地下埋設配管の留意事項へ進み、容器とは別に配管の条件を確認しましょう。

補助演習：地下埋設配管の留意事項

弊社2026年度版・甲種３類過去問テストの筆記問27を基にした補助演習です。2022年の受験報告や実際の試験原文を示すものではありません。原１問４肢・順序・正答を保持しています。原資料が扱う一般的な地下埋設の留意事項と、現在の設備ごとの施工条件は分けて確認します。

①インプット：土に接する鋼管と接続部を保護する

地中の配管は埋め戻すと外観を直接確かめにくくなります。鋼管では土との接触による腐食への対策を、接続部では漏れや外力への対策を考える必要があります。保護管は内部の配管を外からの力から守る側の管であり、消火剤を送る配管そのものとは役割が異なります。

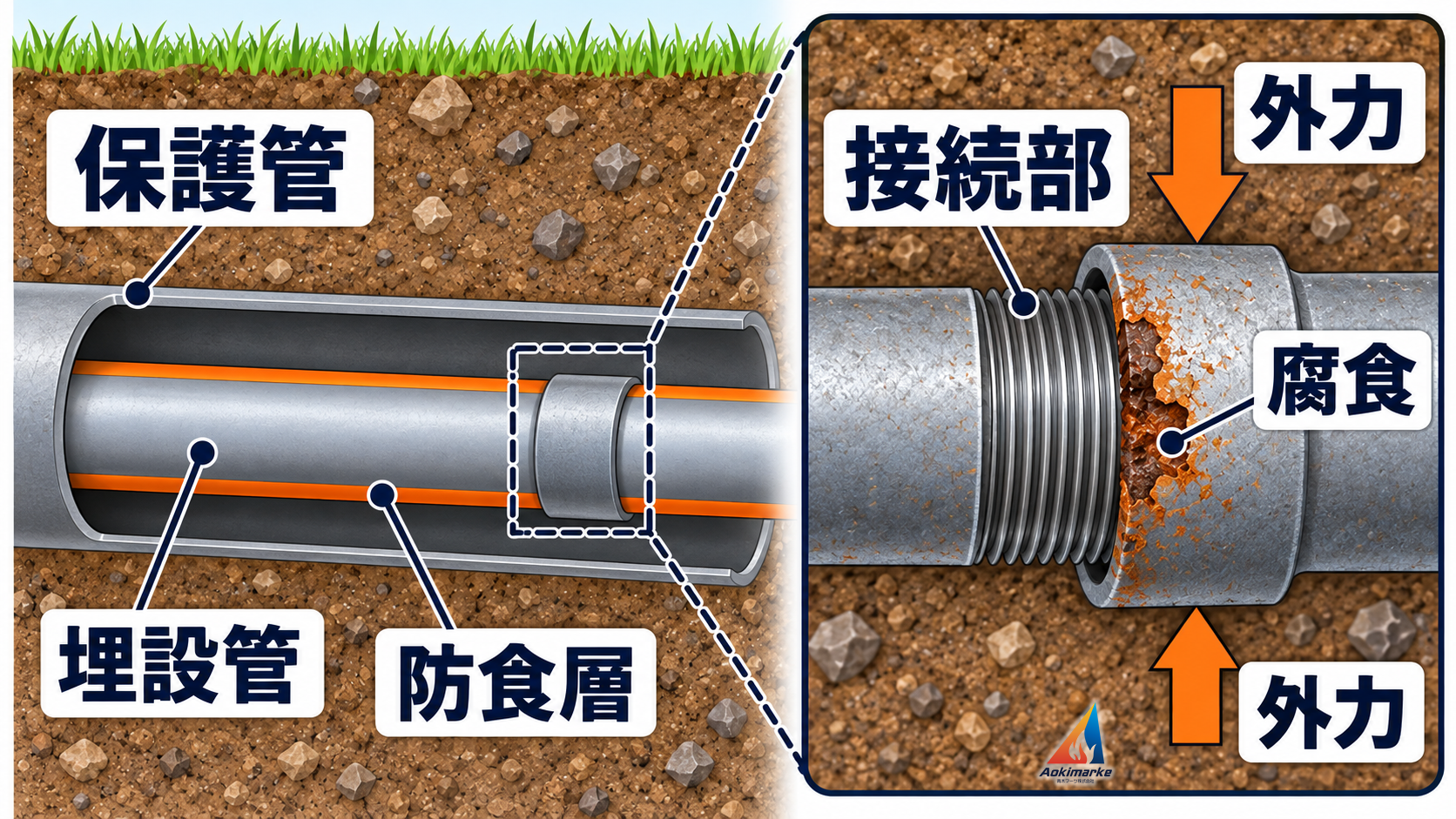

図は配管と接続部の関係を説明する概念図です。保護管と、その内側の埋設管の表面に設ける防食層を区別しています。接続部は腐食や緩みに注意する位置を強調した表現で、健全な施工完了状態の図ではありません。工法・管材規格・圧力・寸法の指定や、すべてのねじ接続の禁止を意味しません。

防食処理の具体的な材料や施工方法は、採用する管と工事仕様に合わせて決めます。現行の公共建築工事標準仕様書では、防食テープ・シートや熱収縮材などの方法が示されています。「アスファルトジュート一重巻」という原資料の表現を、現在のあらゆる配管にそのまま使える仕様と覚えるのではありません。

寒冷地では、その土地の気温だけでなく地盤が凍結する深さとの関係も考えます。公共建築工事標準仕様書の地中配管では、寒冷地の埋設深さを凍結深度以上としています。これは同仕様書の適用工事における仕様で、全国のすべての消防設備へ同じ数値や工法を一律に指示するものではありません。

ガス系・粉末消火設備では、さらに消火剤・方式・圧力に応じた配管と継手の条件を確認します。水を送る消火用樹脂管の使用例だけを根拠に、二酸化炭素や粉末の放出配管へ同じ管を使えるとは判断できません。材料の基礎は機械に関する基礎的知識の正本で確認し、ここでは原問の地下埋設の論点を扱います。

②過去問演習：原教材の設問と解答例

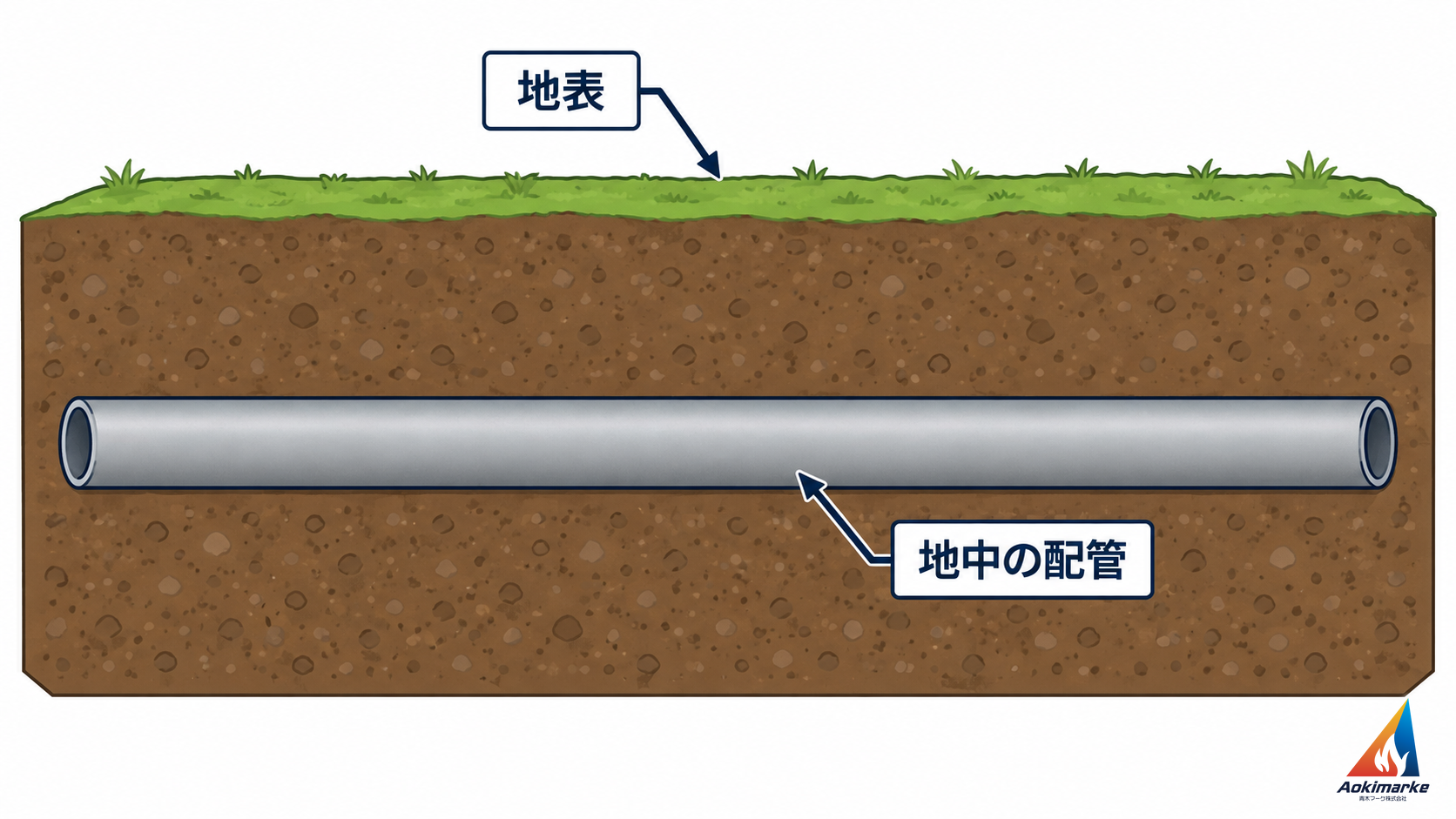

ここでは、原教材に収録された地下埋設の留意事項と、その解答例を確認します。現行の消防法令だけで４肢の正誤を一意に判定する問題ではありません。現在の施工条件は、設備・工事に適用する基準で別に確認してください。

＋ 解答・よく分かる解説

原資料の正答は３です。

図は配管と接続部の関係を説明する概念図です。保護管と、その内側の埋設管の表面に設ける防食層を区別しています。接続部は腐食や緩みに注意する位置を強調した表現で、健全な施工完了状態の図ではありません。工法・管材規格・圧力・寸法の指定や、すべてのねじ接続の禁止を意味しません。

１は、原資料では適当な留意事項として扱われています。土に接する鋼管には腐食を防ぐ処理が必要である、という趣旨です。ただし、原肢の特定の巻き方が現在のすべての設備に通用する最低仕様だ、という意味にはしません。実施工では適用する仕様と管の条件に合う防食方法を確認します。

２も、原資料では適当とされています。保護管の中に埋設管を通すためには、内部の管を収められる太さと、保護する役割に見合った強度が必要です。この説明は両者の役割の違いを示すもので、原肢の管材をすべての現場の唯一の選定条件として指定するものではありません。

３が不適当です。原資料は、ねじ部の腐食や、土圧・振動による緩みと漏れに注意し、地下埋設にねじ接続管を積極的に勧める記述を誤りとしています。「ねじ接続が望ましい」と一律に判断するのではなく、地中での接続部の保護と点検のしやすさを考えます。なお、これは地中配管のねじ接続が全分野で絶対禁止という説明ではありません。例えば公共建築工事標準仕様書では、油管の地中配管でねじ接合を行う場合の点検口桝を別に定めています。この油管の規定をガス系・粉末の配管へそのまま準用することもしません。

４は、原資料では適当な留意事項です。寒冷地の埋設深さを考える際に、その土地の寒さを無視できないためです。現行仕様を確認するときは最低気温という言葉だけで深さを決めず、凍結深度など、適用する仕様に示された条件まで確認します。

参考：国土交通省「公共建築工事標準仕様書（機械設備工事編）」の地中配管の適用・埋設深さ・防食処置。一般公共建築の工事仕様と消防法令を同一の基準としては扱いません。

参考：消防法施行規則の不活性ガス消火設備・ハロゲン化物消火設備・粉末消火設備の配管に関する規定。消火剤や方式に応じた配管条件は、地下埋設の一般論とは別に確認します。

次の練習：管継手の説明と名称の組合せへ進み、配管の接続に使う部品の働きを確認しましょう。

補助演習：管継手の説明と名称を対応させる

弊社2026年度版・乙種３類過去問テストの筆記問17を基にした補助演習です。2022年の受験報告や実際の試験原文を示すものではありません。原１問４肢・順序・正答を保持しています。原表の選択肢４にある「帽子上」もそのまま掲載し、解説では管端を覆う帽子状の形として確認します。

①インプット：曲げる・分ける・径を変える・閉じるを区別する

管継手は、形と接続先の関係を見て考えます。エルボは互いに角度をもつ管をつなぎ、配管の方向を変える継手です。分岐用の継手では接続口の数と向きを、レジューサでは接続する管の径の違いを、キャップでは管端を閉じる働きを確認します。

分岐用継手のうち、クロスは十字状に４本の管を接続する継手です。Y形（ワイ）は３つの接続口をもち、Y字状の分岐をつくります。どちらも分岐に関わりますが、接続口の数と形は同じではありません。ソケットは管どうしを接続する継手、キャップは管端を覆って閉じる継手です。つないで延ばす働きと、末端を閉じる働きを区別しましょう。

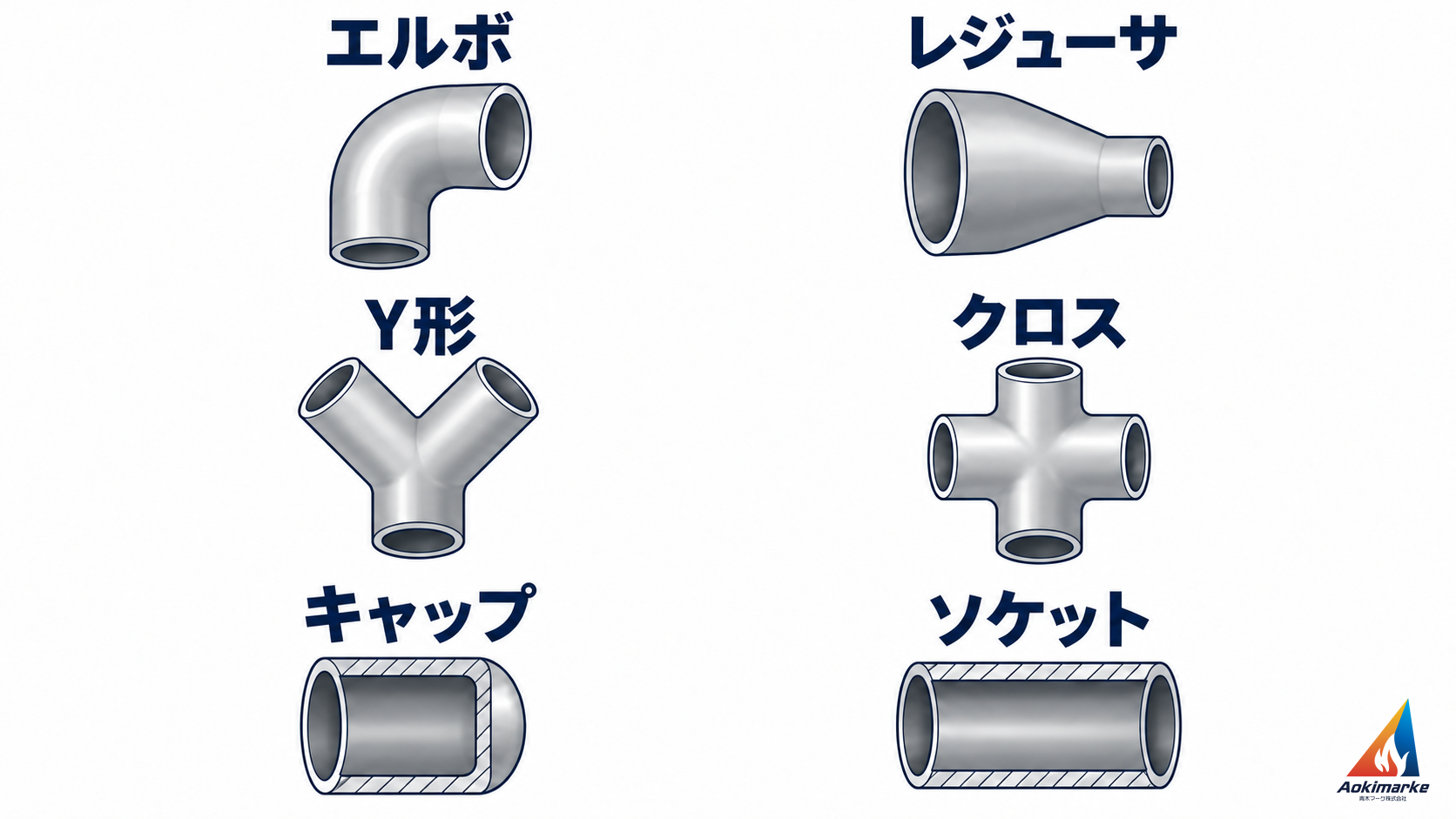

図は一般的な形を示す模式図です。キャップとソケットの斜線部分は内部を見せるための断面表現で、実物の壁に穴を開ける意味ではありません。材質・寸法・使用圧力や消防設備への適合を示す製品写真ではありません。

管端を閉じる継手と、管どうしを接続して流路を延ばす継手は別です。また、同じ曲がった形でも、エルボとベンドの区別に関わる曲率半径の条件を読み落とさないようにしましょう。以下は名称と一般的な機能の学習であり、特定の消火剤・圧力・材質に使用できる継手の選定や、施工・溶接・起動操作の手順を示すものではありません。

ユニオンの接続部を見分ける

管をまっすぐつなぐ継手でも、ソケットとユニオンは構造が違います。ユニオンは中央のナットで接続部を締め合わせ、管どうしを回すことなく接続・分離できる継手です。写真では中央の大きなナットと、その両側の接続部分に注目します。管継手全般の基礎は機械に関する基礎的知識へ接続して復習しましょう。

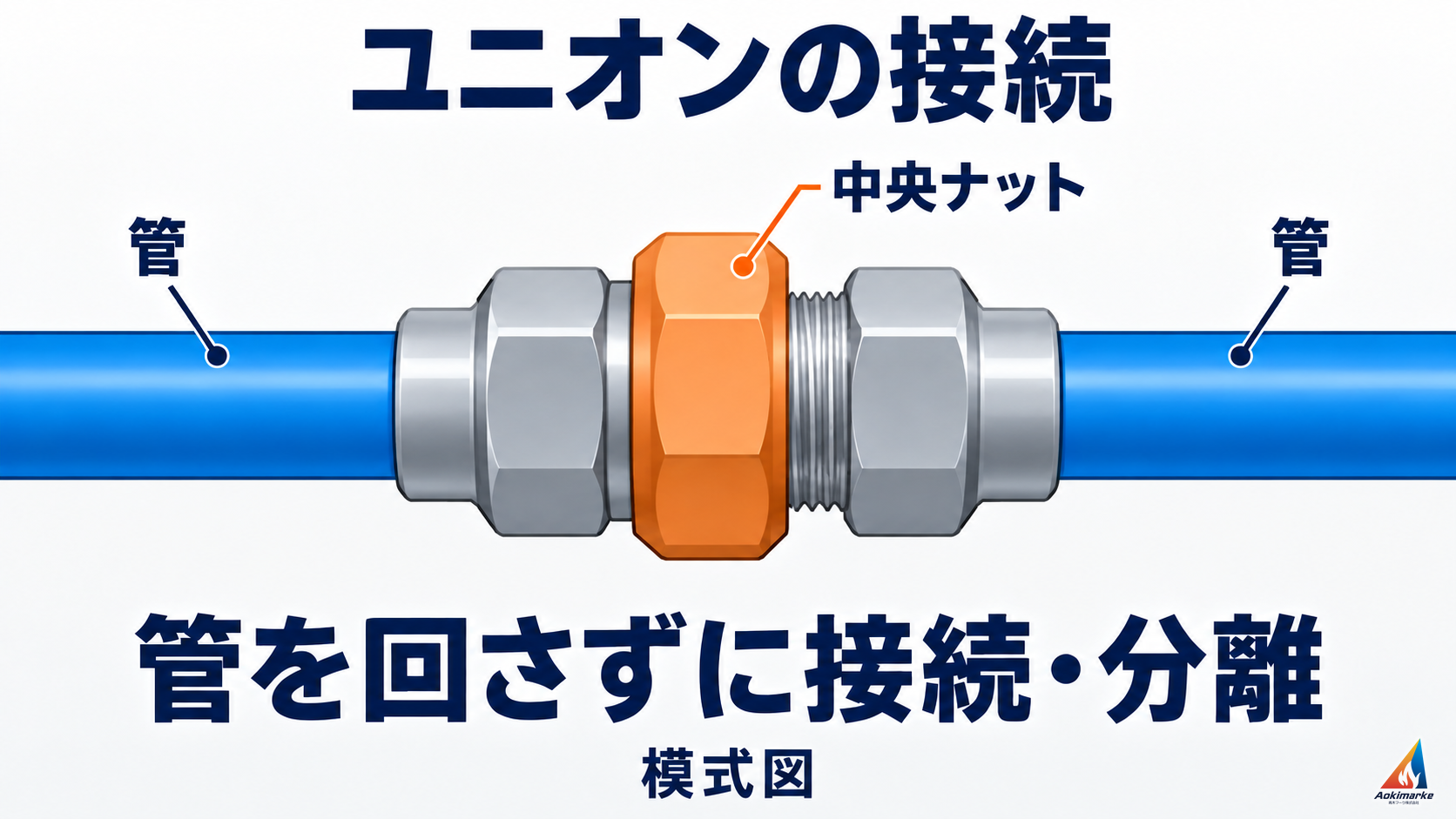

図は接続の考え方を示す模式図で、製品の寸法や施工手順を示すものではありません。実設備の分解・操作は行わず、ここでは外観と働きの対応を学びます。

②過去問演習：管継手の説明と名称の組合せ

＋ 解答・よく分かる解説

正解は１です。

図は一般的な形を示す模式図です。キャップとソケットの斜線部分は内部を見せるための断面表現で、実物の壁に穴を開ける意味ではありません。材質・寸法・使用圧力や消防設備への適合を示す製品写真ではありません。

１は正しい組合せです。エルボは、互いに角度をもつ２つの管の接続に用いる、曲率半径が比較的小さい継手です。管を曲げた方向へつなぐ働きと、設問の説明が対応しています。

２は誤った組合せです。説明しているのは、３つの管をY字状につなぐY形の継手です。クロスは十字状の接続を扱う継手であり、Y形の３方向の説明とは対応しません。管が分かれて見えることだけで同じ名称にしないようにします。

３は誤った組合せです。レジューサは、直径が異なる管を接続するための継手です。同一直線上につなぐ同心形や、平行にずらしてつなぐ偏心形がありますが、どちらも接続する径の違いに注目します。原肢の「直径が同一」は、その働きと対応しません。

４は誤った組合せです。管端を帽子状に覆って閉じる継手はキャップです。ソケットは管どうしをつなぐ側の継手で、末端を閉じるキャップと区別します。原表の「帽子上」は原記載として保持し、形と用途の対応をここで説明しています。

参考：ベンカン機工「管継手とは～種類と役割及び接続方式～」の方向転換・分岐・径違い接続・管の閉鎖の区分。原教材の解説と併せて照合しています。

参考：キーエンス「配管の種類と部品」の継手欄では、クロス・ワイ・ソケット・レジューサ・キャップの形と一般機能を確認できます。特定消防設備への使用適合を示す資料としては扱いません。

次の練習：管継手の実物鑑別へ進み、説明で選ぶ問題と、写真から形を見分ける問題をつなげて確認しましょう。

補助演習：管継手を見分ける

ここからは、2022年の長崎会場の受験報告とは別に、弊社の2026年度版・乙種３類過去問テストから管継手の鑑別を練習します。上の鑑別③で扱ったエルボなどとは別の写真です。ねじの位置と、継手が担う役割を結び付けましょう。

①インプット：ねじの位置と通り道を見る

おねじは外側、めねじは内側のねじです。写真で外側のねじを見つけたら、次に「相手のめねじどうしをつなぐ部品か」「相手側の開口を塞ぐ部品か」を分けて考えます。色や光沢だけで材質や使用可能な圧力を決めることはできません。

ニップルは、両端のおねじを相手側のめねじへつなぎ、内部を流体が通る継手です。プラグは、おねじを用いて相手側の開口を塞ぐ部品です。どちらも外側にねじがあるため、ねじの有無だけで同じ名称にしないことがポイントです。

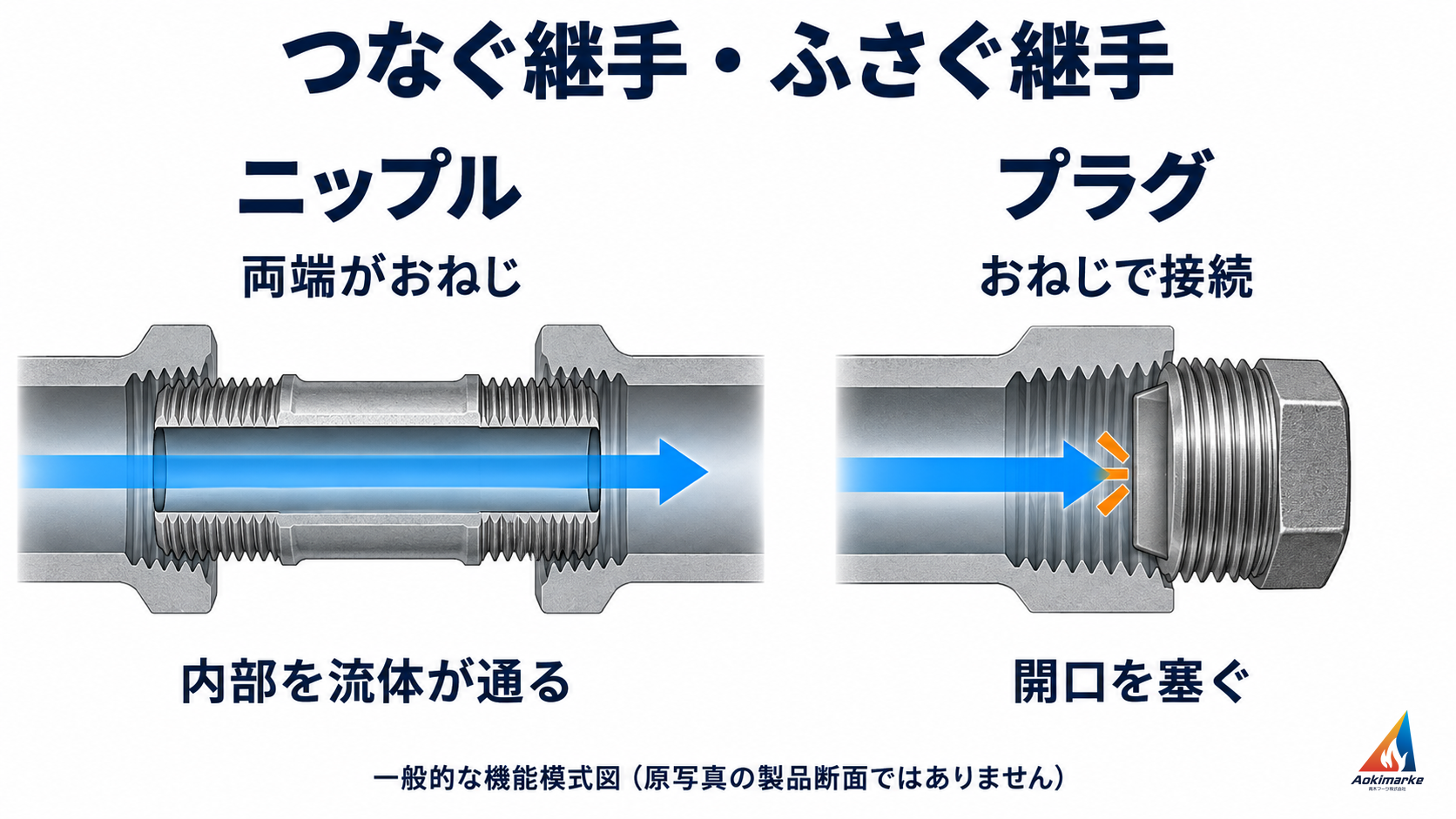

図は一般的な機能模式で、以下の原写真の製品を切断して描いたものではありません。

②過去問：乙種鑑別問４・管継手の名称

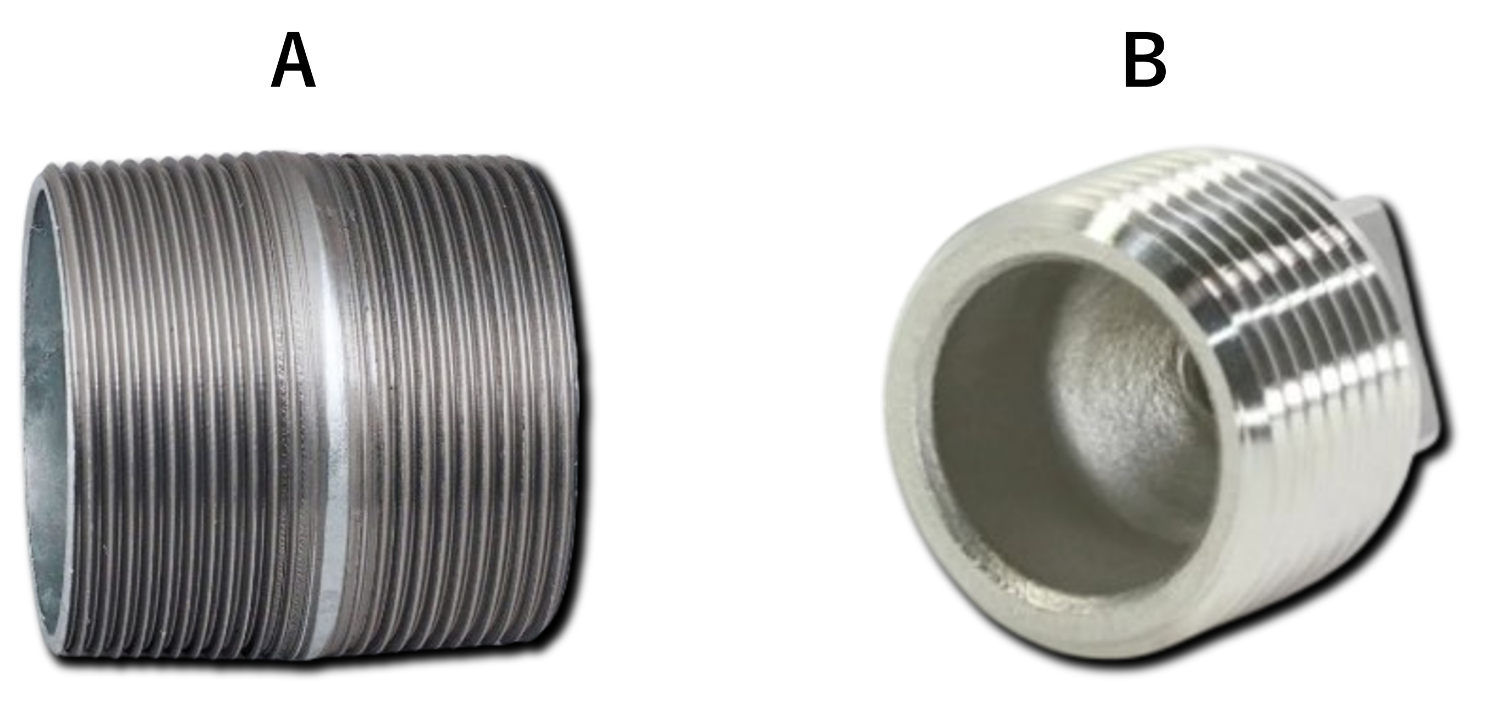

原資料の設問文は「写真Ａ～D」ですが、原写真と解答欄はA・Bの２点です。ここでは対象をA・Bへ訂正し、原写真をそのまま掲載しています。

+ 解答・よく分かる解説

A＝カ．ニップル、B＝エ．プラグ

Aは外側にねじが切られた管状の部品です。相手側のめねじどうしをつなぎ、内部を流体が通る役割と結び付けます。Bも外側にねじがありますが、配管の開口を塞ぐプラグです。Bのくぼみを見て「流体が通り抜ける管」と決め付けず、閉止の役割と区別しましょう。

６語群の違いと、選ぶ／選ばない理由

• ア．ベンド：今回は選びません。管の向きを曲げる継手です。A・Bには方向転換のための曲がり部分がありません。
• イ．ユニオン：今回は選びません。ユニオンナットなどで接続部を分離できる構成の継手です。Aはおねじの管状部品、Bは開口を塞ぐ部品であり、ユニオンの接続構成とは異なります。ねじを緩めて外せる部品を、すべてユニオンとは呼びません。
• ウ．めすおすソケット：今回は選びません。一方がめねじ、他方がおねじの接続です。Aの両端のおねじとは異なります。Bのくぼみも、管をつなぐめねじの接続口へ読み替えません。
• エ．プラグ：Bの正答です。おねじで相手側の開口を塞ぎます。流体を別の管へ通すAのニップルとは目的が違います。
• オ．クロス：今回は選びません。４方向に接続口を持つ継手です。A・Bには４方向の接続口がありません。
• カ．ニップル：Aの正答です。両端のおねじでめねじ側をつなぐ管状の継手です。内部の通り道を持ち、プラグの閉止機能とは異なります。

この写真から材質、呼び径、許容圧力や消防設備への適合まで推測する問題ではありません。

機能の参考：MONOVATE「ニップルとは」、日本継手・管継手カタログ、桑名金属工業のめすおすソケット図面・めすベンド図面。これらは一般的な継手の資料で、原写真の型式や消防設備での適合を示すものではありません。

②過去問：管継手の写真A〜D

弊社2026年度版・甲種３類過去問テストの鑑別問４から練習します。管継手の説明と名称の組合せを選ぶ演習とは別に、原写真の外観を見て名称を答える１問です。

下の写真A～Dは、管継手を示したものである。それぞれの名称を答えなさい。

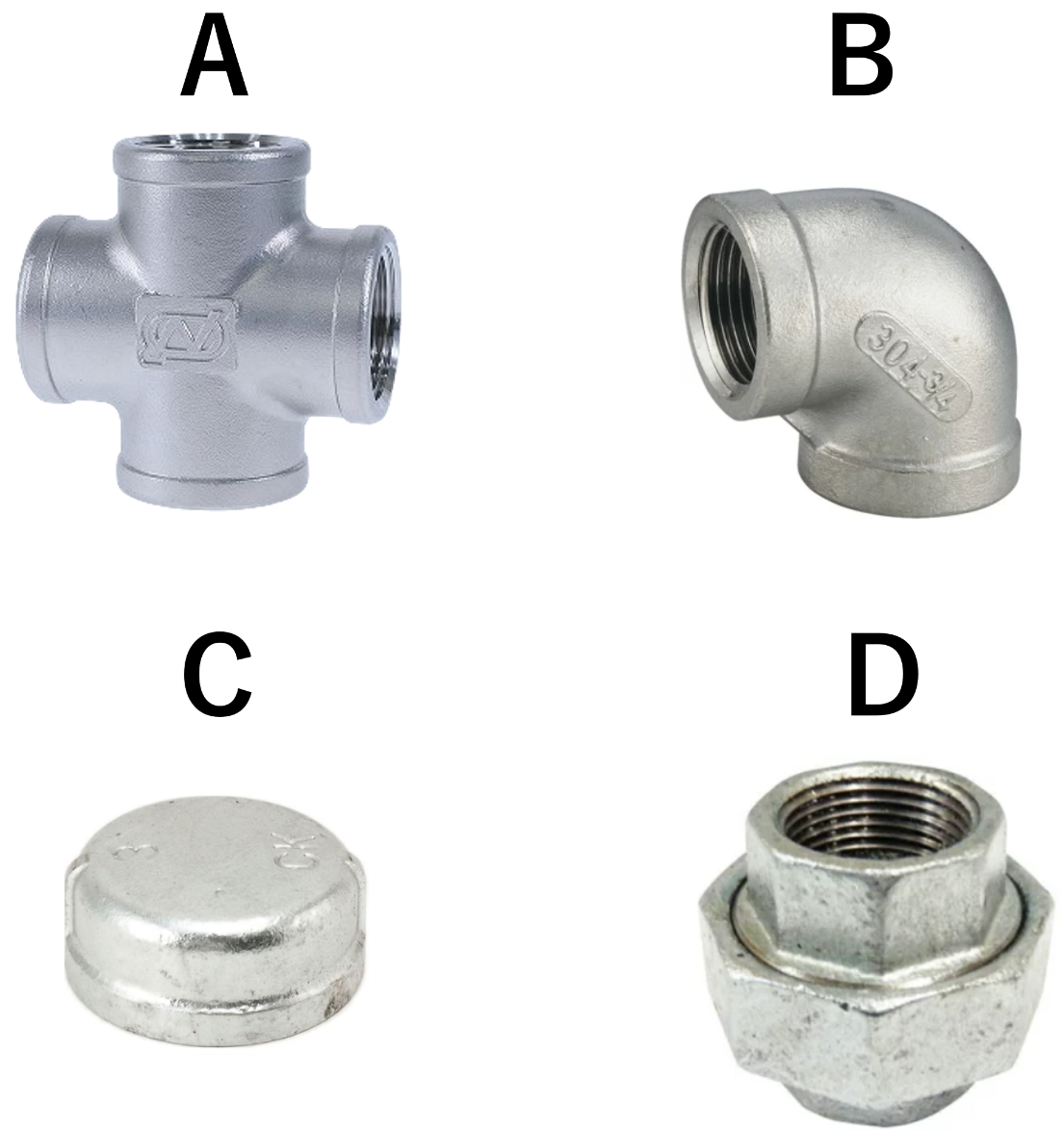

符号	名称
A
B
C
D

＋ 解答・よく分かる解説

符号	名称
A	クロス
B	エルボ
C	キャップ
D	ユニオン

Aはクロスです。上下左右に接続口があり、十字状に４方向へ管をつなぎます。３方向のティー（チーズ）とは、接続口の数と十字の形が違います。

Bはエルボです。写真は直角に曲がる形で、配管の方向を変える部分に使います。直線状につなぐソケットや、分岐をつくるクロスとは働きが異なります。写真の刻印から材質・使用圧力・消防設備への適合まで判断する問題ではありません。

Cはキャップです。管端を覆う帽子状の形で、末端を閉じます。管どうしをつないで流路を通すソケットとは違います。ねじ込み式のプラグも管端を閉じますが、管の内ねじへ外ねじをねじ込む側の部品であり、外から覆うキャップとは形が異なります。

A〜Cの形と働きは、前の演習の管継手の比較図と解説にも対応します。

Dはユニオンです。中央の大きなナットで接続部を締め合わせ、管を回さずに接続・分離できる点が特徴です。単純な筒状のソケットや、分岐用のクロスとは区別します。

図は接続の考え方を示す模式図です。原写真を置き換えるものではなく、実設備の分解・操作を指示するものでもありません。

継手の一般機能は、CKD「配管の継手」の形状別一覧でも確認できます。用途や材質の一般例を、そのまま個別の消火設備で使用できる条件とは扱わないでください。

甲種鑑別問３を基にした補助演習：粉末設備の写真

弊社2026年度版・甲種３類過去問テストの鑑別問３を基にした補助演習です。2022年の受験報告や、実際の試験原文を示すものではありません。編集した範囲は、次の問題前で明示しています。

写真では、消火剤の出口と加圧用ガスの役割を分ける

移動式は、ホースを延ばし、その先端のノズルを使って防護対象物へ消火剤を放射する方式です。収納箱や貯蔵タンク自体が固定されていても、放出方式まで固定式になるわけではありません。固定された配管・噴射ヘッドから放射する方式とは、消火剤の出口が異なります。

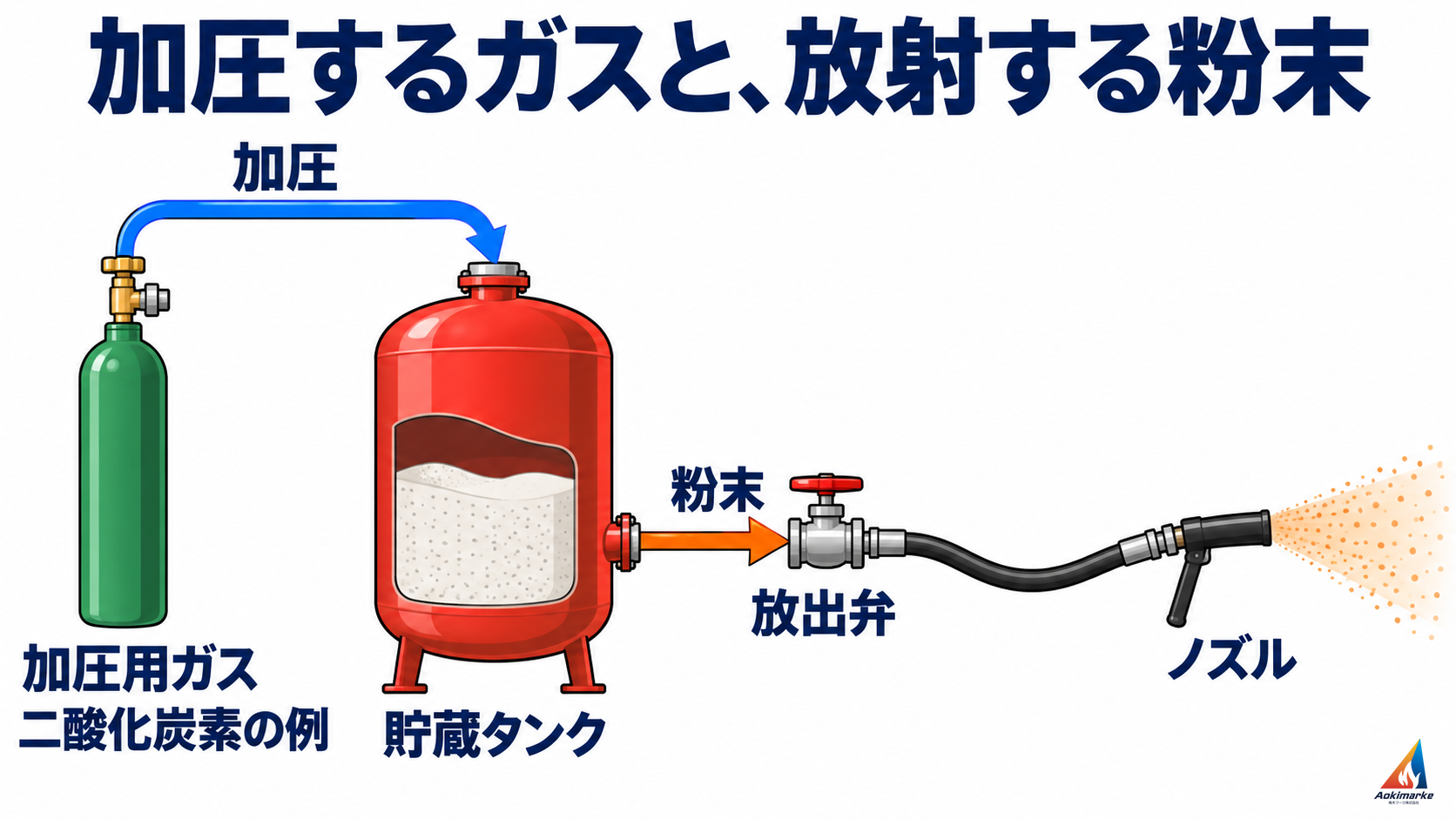

加圧式の粉末消火設備では、粉末を入れる貯蔵タンクと、粉末を押し出すための加圧用ガス容器を分けて考えます。消火剤は粉末であり、加圧用ガスそのものの名称と同じではありません。放出弁はタンクから消火剤を送り出す経路に、ノズルはホースの先端にある機器です。加圧用ガス容器の容器弁と、粉末を送り出す放出弁を取り違えないようにしましょう。

矢印は役割の関係を示す模式表現で、実際の配管や弁内部、操作順序を再現したものではありません。図を押すと別タブで原画像を確認できます。

粉末消火設備の加圧用・蓄圧用ガスは、窒素ガス又は二酸化炭素です。図は二酸化炭素を使う加圧式の一例であり、すべての粉末設備のガスが同じとは限りません。容器の塗色だけで、その設備のガス名を断定する説明にはしません。

根拠：消防法施行規則第21条第４項第３号ニ・第５号・第５号の２・第６号イ、第５項柱書。同項によって適用される第19条第６項第２号は、ホースの設置場所での容器弁又は放出弁の手動開閉を定めています。機種ごとの操作は、メーカーの説明書と管理者の指示に従ってください。

写真から放出方式と機器・弁を読み取る

学習用編集問題です。写真だけでは区別できない加圧用ガスの種類を問う部分を原教材から外し、放出方式とA/Bの名称を問う２設問・３解答項目にしています。試験原文そのままの掲載ではありません。

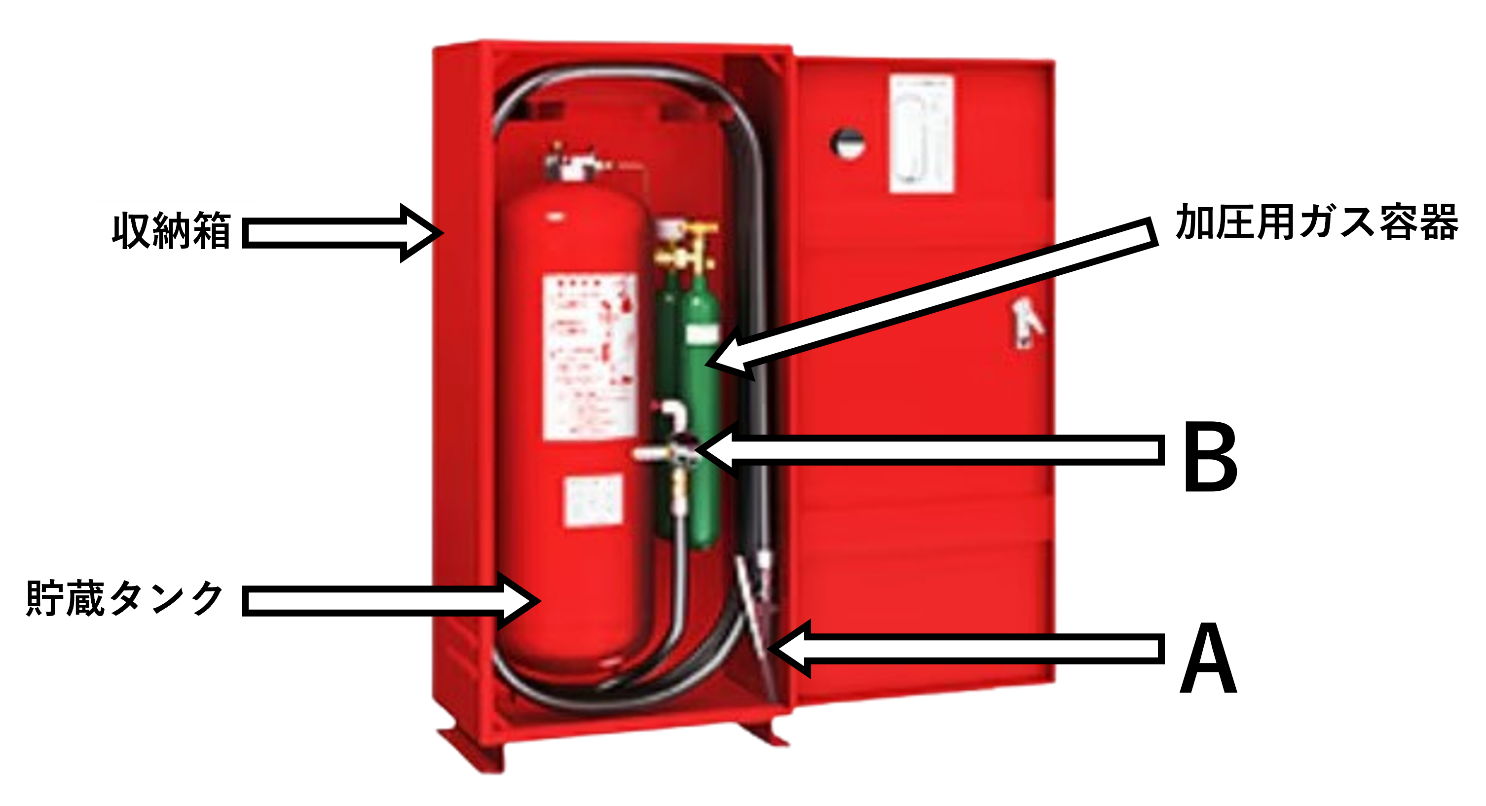

写真は、粉末消火設備の一例を示したものです。次の各設問に答えてください。

設問１　この設備の放出方式を答えてください。

設問２　矢印Aで示す機器および矢印Bで示す弁の名称を答えてください。

+ 解答・よく分かる解説

設問１：移動式

写真には収納したホースと、その先端のノズルがあります。ホース・ノズルを使って対象物へ消火剤を放射するので、放出方式は移動式です。収納箱が壁などに取り付けられていることは、固定された噴射ヘッドから放射する方式であるという理由にはなりません。写真の箱やタンクが移動するかどうかではなく、放射に使う機器を見ます。

設問２・A：ノズル

Aの矢印は、ホースの先端に付く放射口の機器を指しているため、ノズルです。消火剤を運ぶホース本体や、粉末を入れる貯蔵タンクを指しているのではありません。符号の近くにある部品を推測するのではなく、矢印の先端を確かめましょう。

設問２・B：放出弁

Bは、写真のタンク側にある放出弁です。タンクから消火剤を送り出す経路にある弁と、Aのノズルとでは、名称も位置も異なります。加圧用ガス容器本体や、その容器弁を問う矢印に読み替えないようにしましょう。

ガスの種類を今回の設問から外した理由

原教材の解答例では、加圧用ガスは二酸化炭素です。ただし、現行の規定では窒素ガスも認められており、写真の塗色や「粉末消火設備」という名称だけで、このガス名を一意に決めることはできません。そのため、今回の編集問題ではガス名を採点項目にしていません。

粉末は消火剤、ガスは加圧源という役割の違いを押さえてください。二酸化炭素の名前が出ていても、この写真を「二酸化炭素を消火剤として放射する不活性ガス消火設備」へ読み替えるのは誤りです。問題文が示している消火剤は粉末です。

①の出口と加圧用ガスの役割へ戻って関係を確認できます。この説明は機器の鑑別用で、実設備の弁開放・ガス放出・封板破壊などを行う手順ではありません。

強欲な青木

迷わずに回答できましたか？

もし、まだ自信がないのであれば繰り返し「過去問テスト」等を使って類題を解くことをオススメします！

消防設備士

消防設備士「過去問テスト」は、その名の通り“過去に出た問題” のテストです。

ブログでお馴染みの管理人が過去問に関する情報収集を積み重ね、その中からピックアップして過去問ベースの模擬試験を作成したものです。

上記以外に新傾向問題の情報など提供あり次第、解説を毎年追記して更新しています。これから消防設備士の試験を受けられる方は是非ご覧下さい。

復習する：粉末消火設備の製図問題
