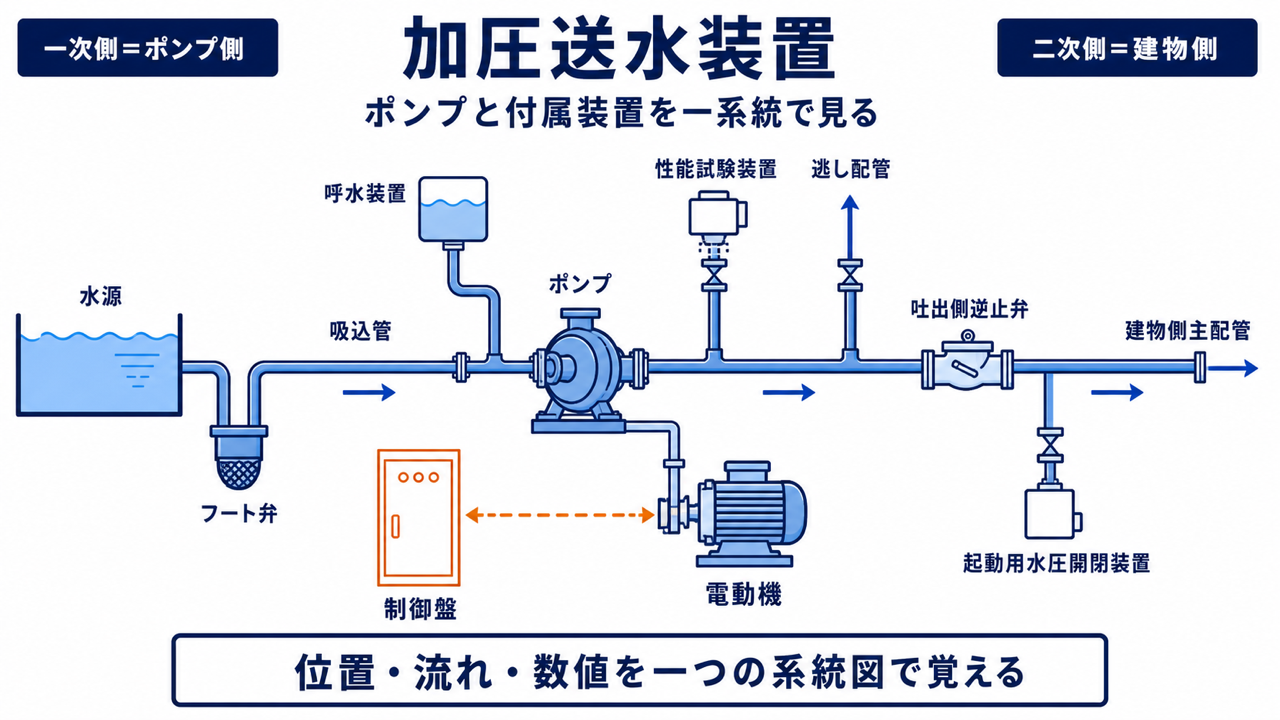

加圧送水装置の規格問題は、ポンプ単体の問題ではありません。ポンプ、電動機、制御盤、呼水装置、逃し配管、性能試験装置、起動用水圧開閉装置を一つの系統として覚えます。

この講義では、特に出題されやすい四つの線を追います。

step
１ポンプ本体：最高吐出圧力の1.5倍を３分間

step
２呼水装置：有効水量100L以上、条件付きで50L以上

step
３性能試験装置：吐出側逆止弁の一次側、流量調整弁と差圧式流量計

step
４電動機：認められる始動方式、停電復旧後の自動再始動

強欲な青木

数字が多いので、100L、50L、15・50・40だけ覚えればよいですか。

数字の主語が重要です。呼水槽の容量なのか、補給水管・溢水用排水管・呼水管の口径なのかを系統図上で結びます。

消防設備士

現在地：規格１（１/５）｜この講義５問・単元全25問

🧱ポンプ本体の耐圧力

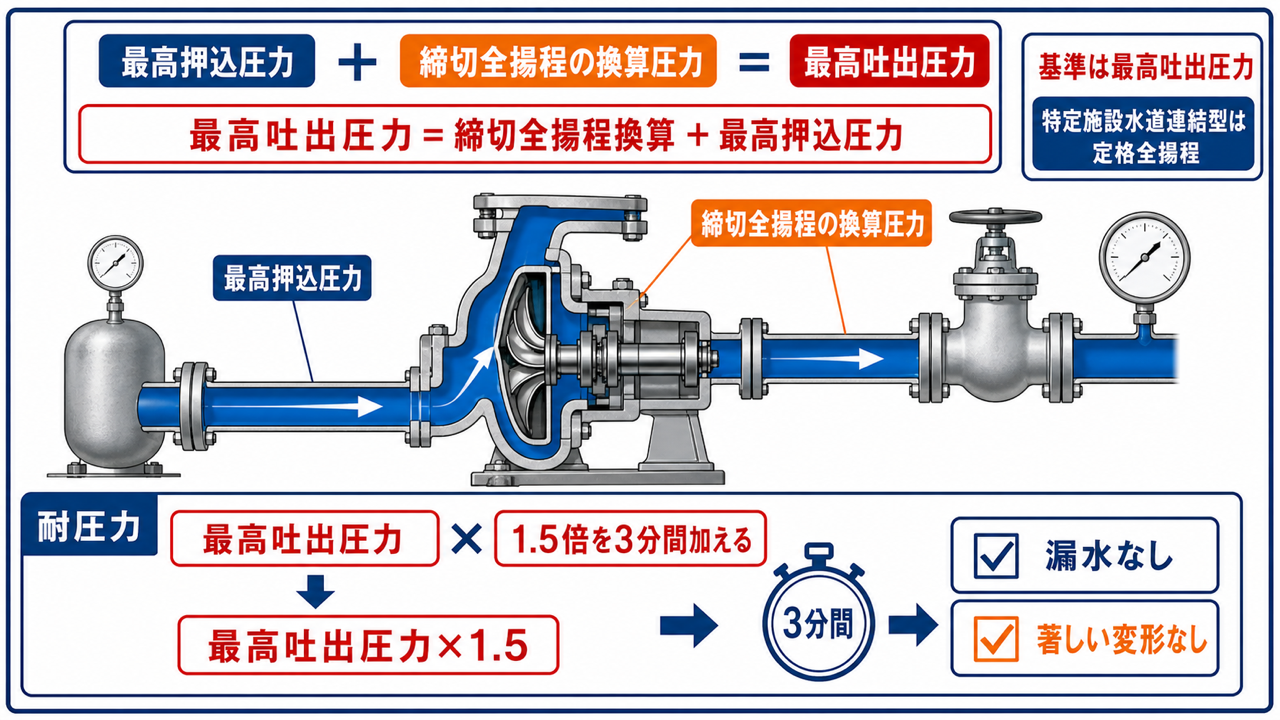

ポンプ本体は、最高吐出圧力の1.5倍の圧力を３分間加えたとき、漏水や著しい変形等が生じないものでなければなりません。

ここでいう最高吐出圧力は、次のように定義されます。

締切全揚程は、吐出側を閉じて流量が０になった状態でポンプが生じる揚程です。吸込側に押込圧力がある設備では、それも加えた圧力がポンプ本体へ作用します。

試験では「1.2倍」「５分間」と入れ替えられます。正しい組合せは1.5倍・３分間です。

強欲な青木

定格吐出量で運転したときの圧力を1.5倍するのですか。

原則は最高吐出圧力です。一般の設備では締切全揚程の換算圧力に最高押込圧力を加えます。

消防設備士

加圧送水装置の基準第四は、ポンプ本体へ最高吐出圧力の1.5倍を３分間加え、漏水・著しい変形等が生じないことを定めています。

🪣 呼水装置の役割と構成

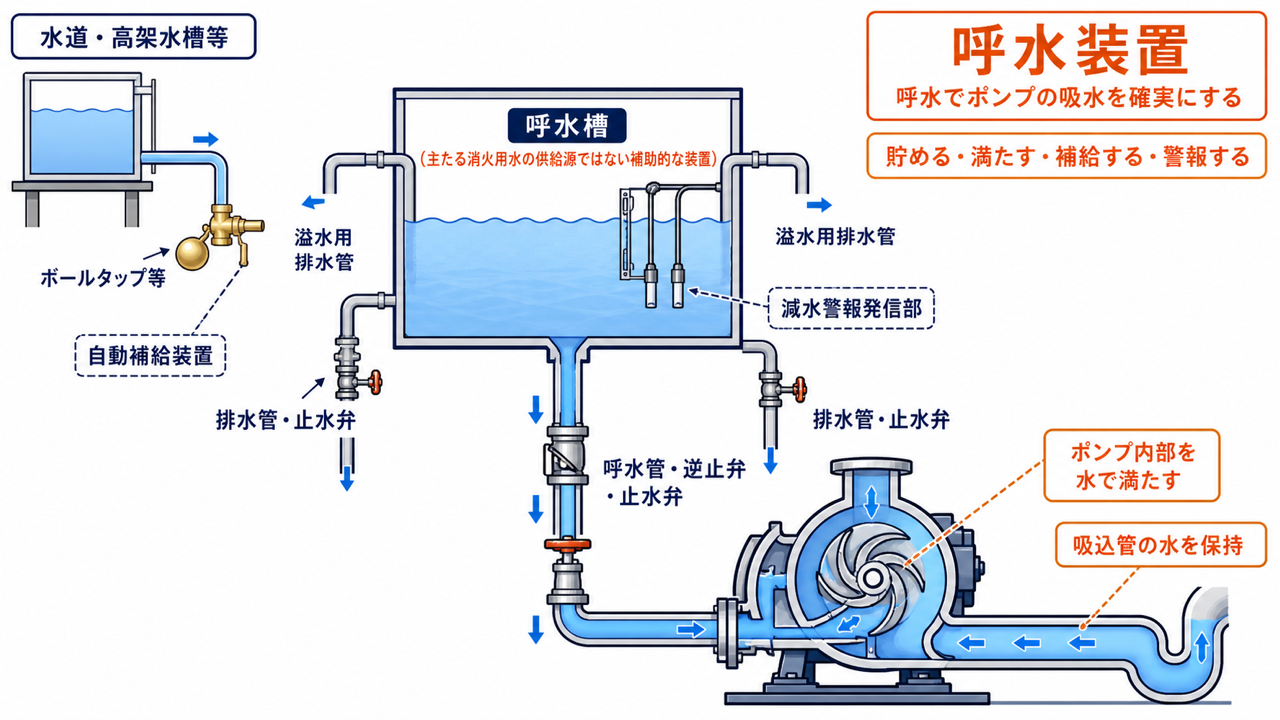

陸上ポンプは、ポンプ内部や吸込管に空気が残ると水を吸い上げられません。呼水装置はポンプと吸込系統を水で満たし、始動時に確実に吸水できる状態を保ちます。

呼水装置は、次の要素で構成されます。

呼水槽の材質は、鋼板、合成樹脂又はこれらと同等以上の強度、耐食性、耐熱性を有するものです。腐食のおそれがある場合は有効な防食処理を施します。

強欲な青木

呼水槽は、消火に使う主水源の一部ですか。

主水源ではありません。ポンプ・吸込管を水で満たし、始動直後の吸水を確実にする付属装置です。

消防設備士

加圧送水装置の基準第六第二号は、呼水槽、溢水用排水管、排水管、呼水管、減水警報発信部、自動補給装置を呼水装置の構成として定めています。

📐呼水槽の容量と配管口径

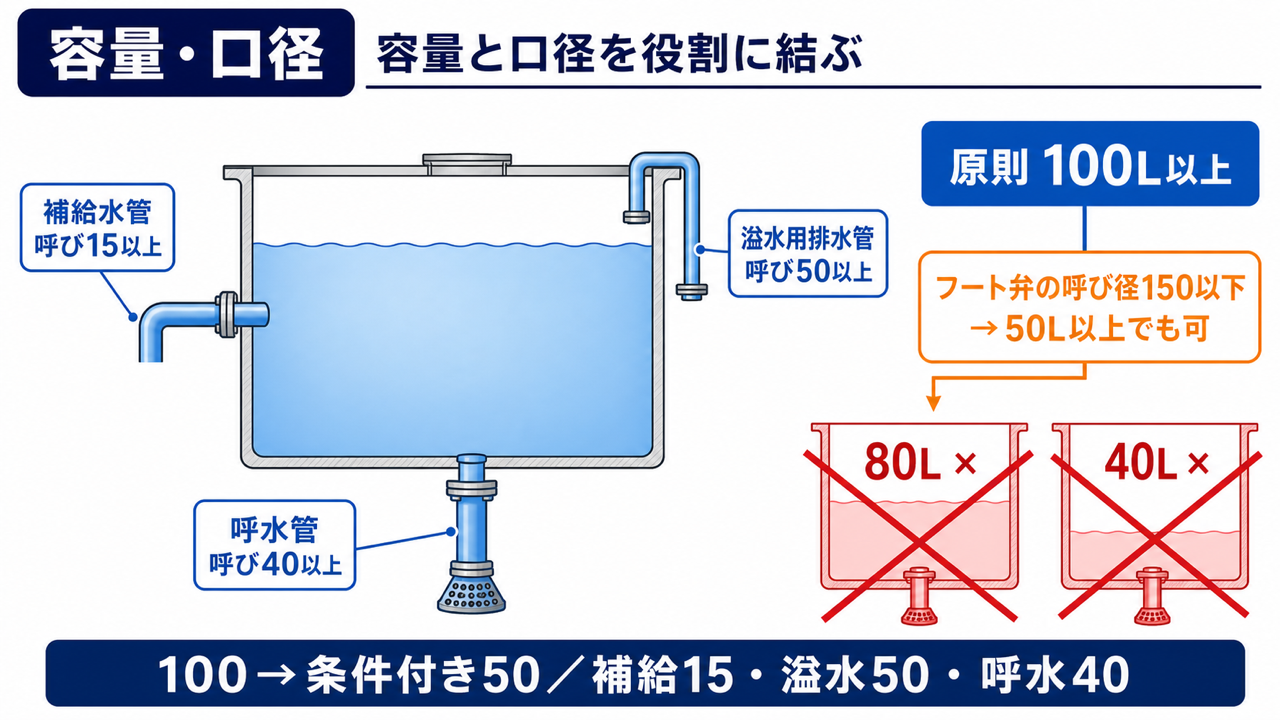

呼水装置の数値を一覧にします。

有効水量を80L、例外を40Lとする選択肢は誤りです。現行の告示は100L以上、フート弁の呼び径が150以下なら50L以上です。

口径は「補給15・溢水50・呼水40」の順です。役割を水の流れで結ぶと覚えやすくなります。

強欲な青木

フート弁が150Aなら、呼水槽は40Lでよいですか。

150以下なら例外を使えますが、50L以上です。40Lでは不足します。

消防設備士

同基準は呼水槽100L以上、フート弁の呼び径150以下なら50L以上を許容し、配管口径を補給15・溢水50・呼水40以上としています。

🔔減水警報と自動補給

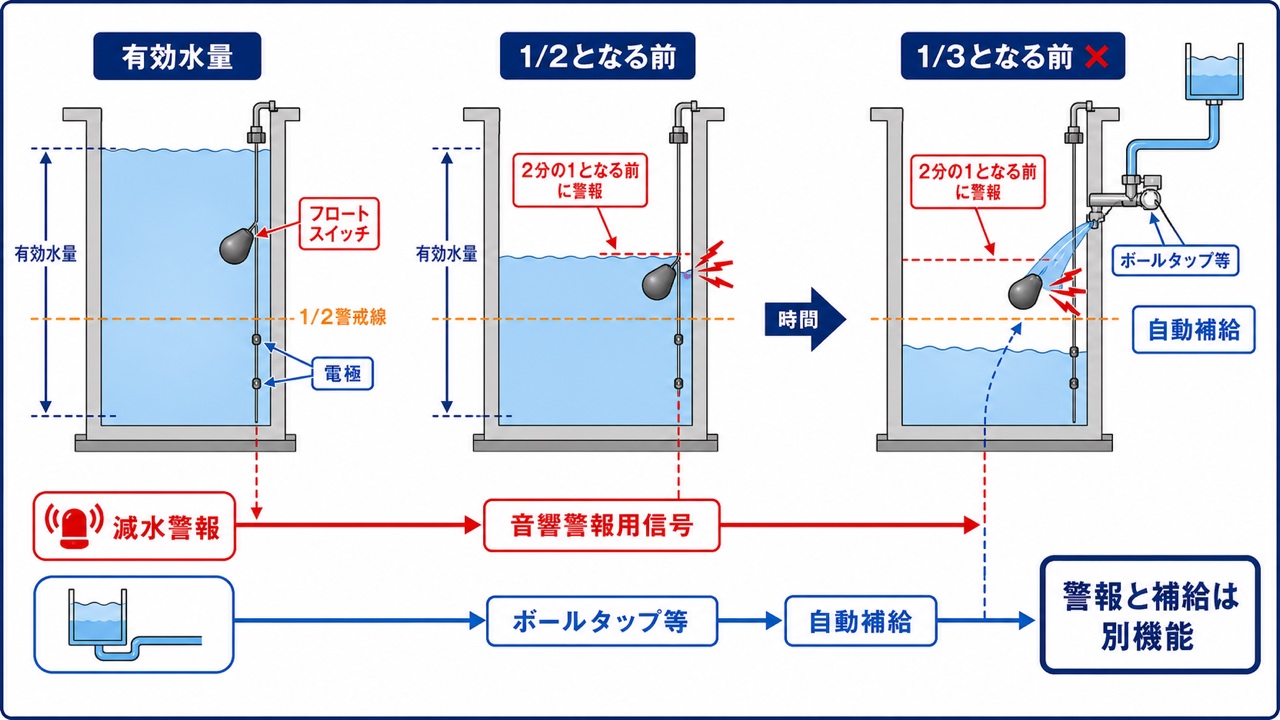

呼水槽が減水しても、ポンプ始動の瞬間まで気づけない構造では困ります。減水警報装置の発信部はフロートスイッチ又は電極とし、貯水量が有効水量の２分の１となる前に、音響警報用の信号を発信します。

「３分の１となる前」は誤りです。警報時点は２分の１になる前です。

自動補給装置は、呼水槽が減水したとき、水道、高架水槽等からボールタップ等により自動的に水を補給します。警報と補給は別機能です。

強欲な青木

水位が半分になってから警報すればよいですか。

半分となる前です。余裕を持って異常を知らせ、自動補給の状態も点検します。

消防設備士

同基準は、フロートスイッチ又は電極によって、呼水槽の貯水量が有効水量の２分の１となる前に音響警報用信号を発することを定めています。

📊ポンプ性能試験装置

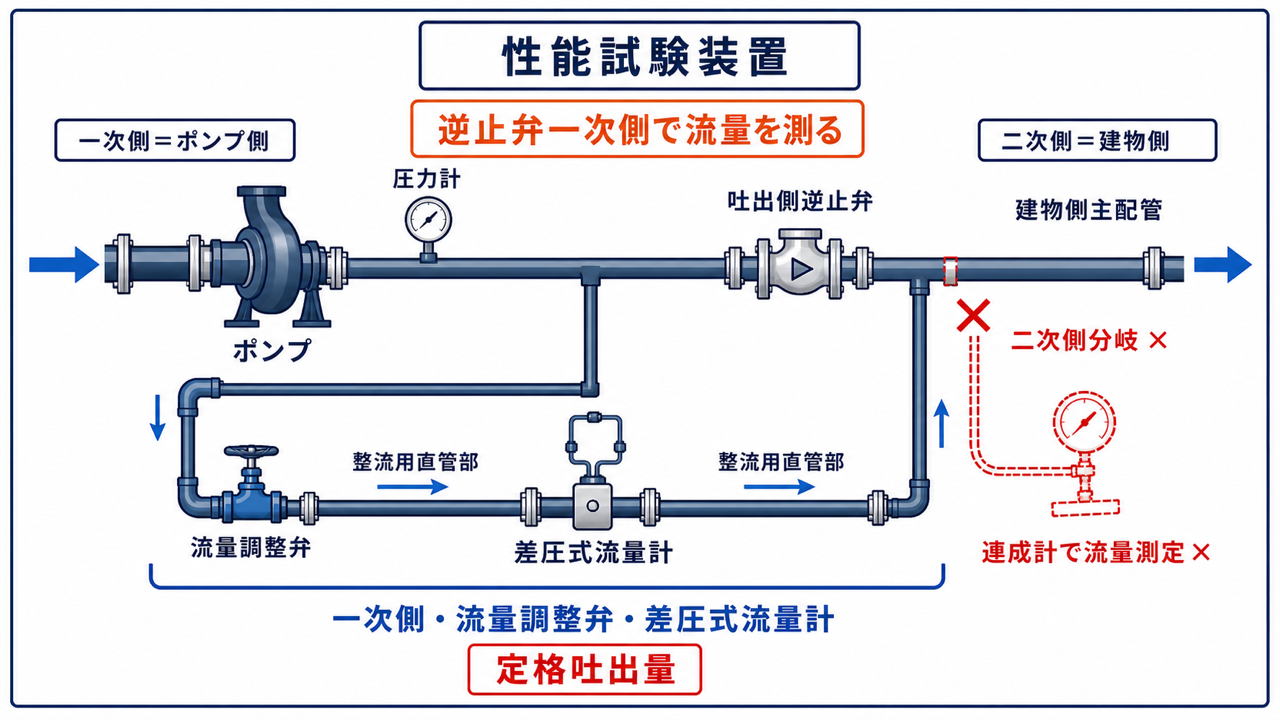

性能試験装置は、実際の消火栓やヘッドから放水せず、試験配管へ流してポンプの吐出性能を確認する装置です。

接続位置と構成は次のとおりです。

逆止弁の一次側はポンプ側です。二次側へ接続すると建物側配管・設備の状態に影響され、ポンプ単体の試験系として整理しにくくなります。

流量調整弁で流量を変え、流量計と圧力計で運転点を読み、性能曲線と比較します。「連成計」ではなく「流量計」です。

強欲な青木

逆止弁の二次側から試験配管を取れば、実際の配管も含めて試験できますよね。

規格上の性能試験装置は一次側です。ポンプ負荷を流量調整弁で調整し、流量計で定格吐出量を確認します。

消防設備士

加圧送水装置の基準第六第四号は、性能試験配管を吐出側逆止弁の一次側へ接続し、流量調整弁、流量計等を設けることを定めています。

同号は、流量計を差圧式で定格吐出量を測定できるものとし、整流直管長を流量計の性能に応じ、配管口径を定格吐出量が十分流れる大きさとしています。

⚙電動機の始動方式

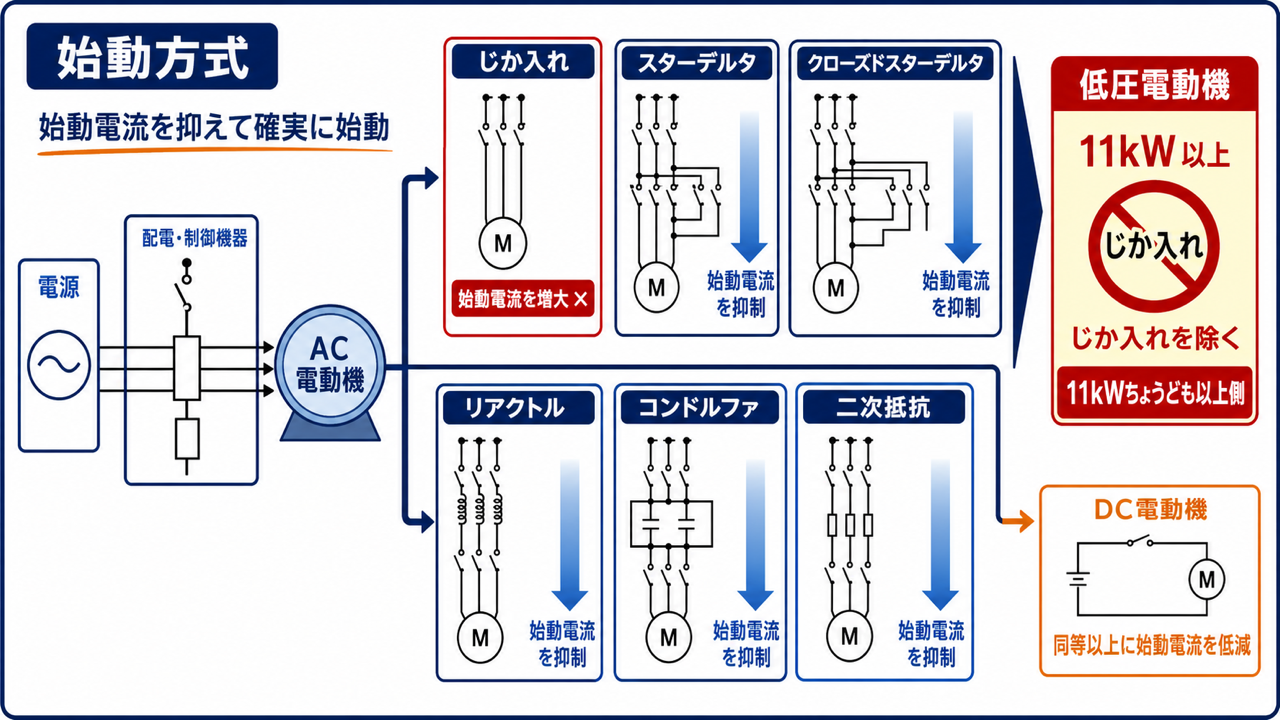

ポンプ用交流電動機には、次の始動方式が認められています。

ただし、出力11kW以上の低圧電動機は、じか入れ始動から除かれます。大きな始動電流による電圧降下等を抑えるため、減電圧始動等を用います。

直流電動機は、交流電動機に規定する方式と同等以上に始動電流を低減できる性能が必要です。「始動電流を増大させる」は逆です。

強欲な青木

出力11kWちょうどの低圧電動機は、じか入れ始動にできますか。

できません。11kW以上が除外なので、11kWちょうども減電圧始動等の対象です。

消防設備士

加圧送水装置の基準第五第四号は交流電動機の始動方式を列挙し、出力11kW以上の低圧電動機をじか入れ始動から除外しています。

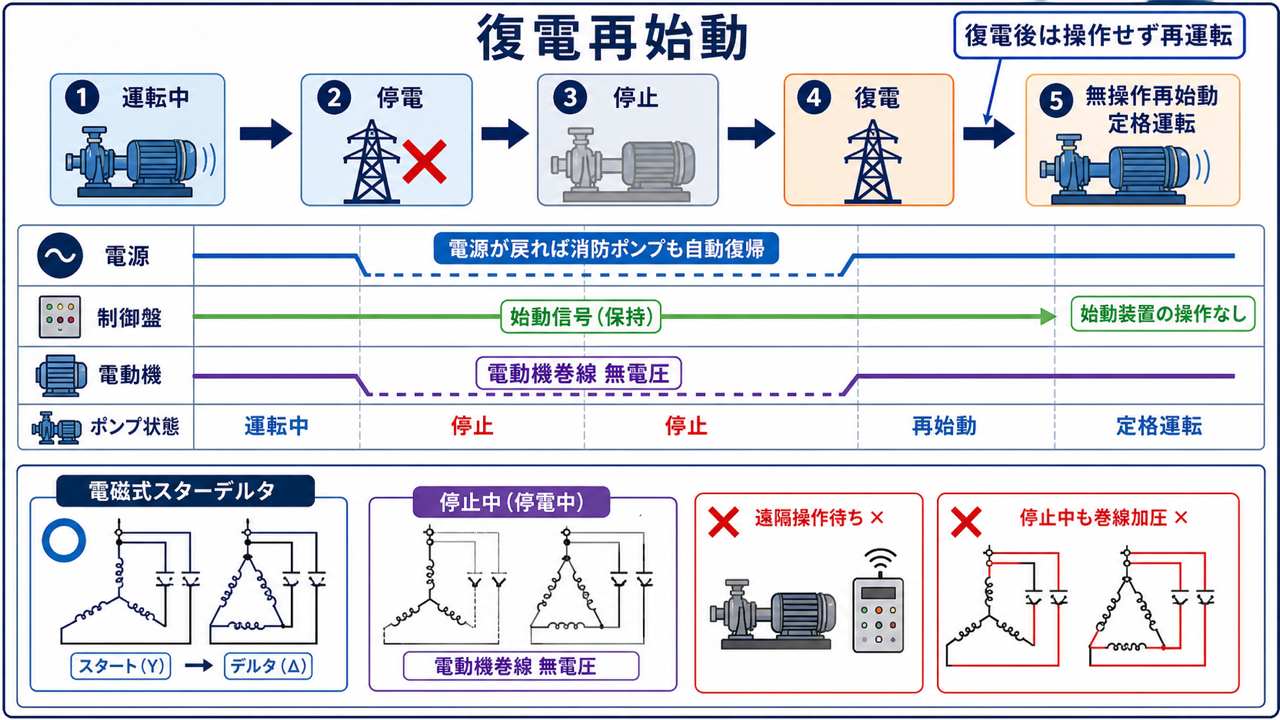

🔁停電復旧後の再始動と停止時保護

火災中に電源が一時的に途絶えても、復電後に人が現場で始動操作をしなければ再運転できない装置では、消防設備の機能を維持できません。

基準は、ポンプ運転中に電気供給が停止し、その後再び供給された場合、始動装置を操作することなく再度運転できることを求めています。「遠隔操作により再運転できる」だけでは不足します。

また、電磁式スターデルタ始動方式では、ポンプ停止中に電動機巻線へ電圧を加えない措置が必要です。停止中も巻線へ電圧を加えられる構造は誤りです。

点検では、始動方式の名称だけでなく次を一連で確認します。

強欲な青木

復電後に中央監視室から再始動できれば十分ですか。

始動装置を操作せず再度運転できる必要があります。人の操作待ちにはしません。

消防設備士

強欲な青木

停止中も巻線へ電圧を加えておけば、すぐ始動できますね。

電磁式スターデルタでは逆です。停止中に電動機巻線へ電圧を加えない措置を講じます。

消防設備士

同基準は復電時の無操作再運転と電磁式スターデルタ始動方式における停止中の電動機巻線無加圧を定めています。

⚠よく出る注意ポイント

✍過去問ベースの類題で確認しよう

※以下は、原題の論点・条件・正答を維持しつつ、表・図・文章を学習用に再構成した類題です。原題の問題文・図版そのものではありません。

この単元の収録類題は、全部で５問です。

まとめ

規格問題は数値だけでなく、ポンプから見た一次側・二次側、水位の基準線、停電から復電までの状態変化を図にして判断してください。

➡次に進みましょう

強欲な青木

次はどこへ進めばいいですか？

規格の１/５講義が終了です。次は「自家発電・蓄電池・逆変換装置」を学習します。
