MIX-01の薬剤の適応、MIX-03の濃度・発泡倍率・還元時間は、この科目の中心です。下の二つの講義では、規格として読む部分に絞り、放出口・ヘッドと放射性能・適用条件の結び付き、濃度・発泡倍率・還元時間の判定条件を確認します。構造そのものや試験の操作手順とは混同しません。
消防設備士2類 過去問講義

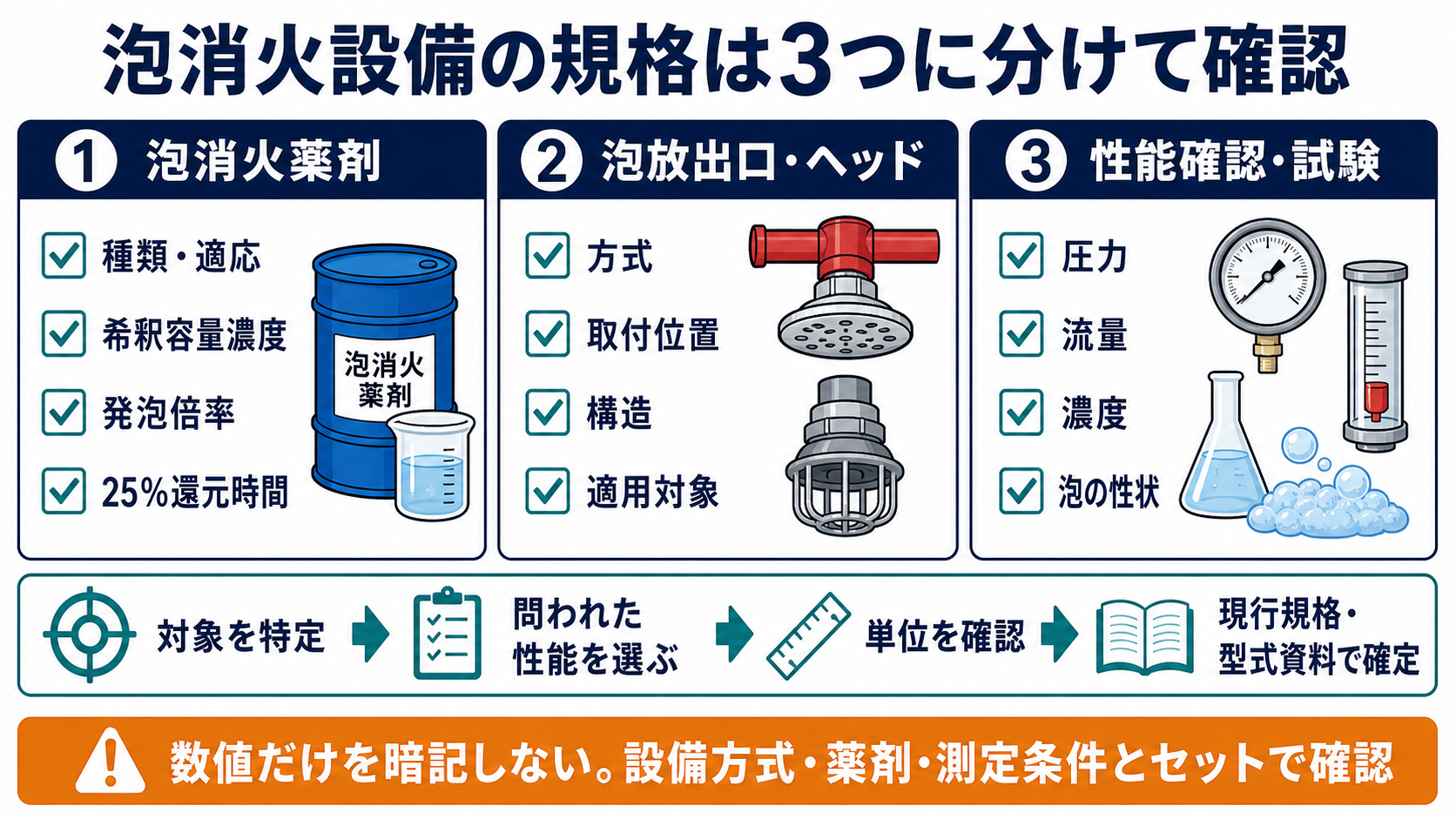

構造・機能（規格）｜出題数と読み方
消防試験研究センターの公式科目表では、甲種第2類の構造・機能（規格）は4問、乙種第2類は3問です。この講義では、泡消火設備の薬剤・混合装置・濃度を、規格を読む入口として整理します。
このページの対象と到達目標
対象は、消防設備士甲種第2類・乙種第2類を学ぶ初学者です。規格を数字だけで覚える前に、「何の薬剤か」「どこで混合するか」「混合後の泡水溶液に何を確認するか」を説明できることを目標にします。
- 水、泡消火薬剤原液、泡水溶液を三つの別の流れとして区別できる。
- 混合装置を、貯蔵槽・混合器・配管・弁類を含む構成として説明できる。
- プレッシャー、ポンプ、プレッシャーサイド、ラインの各方式を、原液側・水側・混合位置で比べる視点を持てる。
- 濃度は「原液量／泡水溶液量」で考え、分母・単位・試験条件を確認できる。
- 原液の詰替え、試料採取、濃度確認を、名称だけでなく目的と記録で確認する必要性を説明できる。
混合を三つの液体に分ける
混合方式を読むときは、一本の線に見えても、次の三つを分けます。
| 区分 | 何か | 主に見る場所 | 混同しやすい点 |
|---|---|---|---|
| 水 | 水源・加圧送水側から来る水 | 送水管、ポンプ、水側配管 | 混合前から泡水溶液だと思う |
| 泡消火薬剤原液 | 貯蔵槽などに保管される原液 | 原液側配管、貯蔵・加圧送液側 | 泡そのもの、又は混合後の液と混同する |
| 泡水溶液 | 水と原液を所定の条件で混合した液 | 混合後の配管、放出口側 | 原液濃度と泡水溶液濃度を同じ意味にする |
混合装置の目的は、水と原液を混ぜて、指定された条件の泡水溶液をつくることです。泡は、泡水溶液が放出口で空気を取り込み、発泡する段階で形成されます。したがって、混合と発泡は同じ工程ではありません。
混合装置は「一個の混合器」だけではない
試験の用語としての泡消火薬剤混合装置は、混合器だけを指すのではなく、泡消火薬剤貯蔵槽、混合器、配管、弁類などを含む構成として整理します。どの構成が必要になるか、どこに置くかは、方式と製品の設計で異なります。
| 構成要素 | 役割の見方 | 固定しないこと |
|---|---|---|
| 貯蔵槽 | 原液を保管する | 材質、容量、補給方法、付属機器 |
| 混合器 | 水側と原液側を合流させる | 内部構造、設置位置、必要圧力差 |
| 原液側の送液・加圧部 | 原液を必要な条件で混合器へ送る方式がある | 有無、駆動方法、圧力条件 |
| 配管・弁類 | 水・原液・泡水溶液の経路をつくる | 常時の開閉状態、流向、バイパス構成 |
| 放出口側 | 泡水溶液を放射して発泡へつなぐ | 放射量、圧力、発泡倍率、配置 |
この表は役割の地図です。図面を見ずに、貯蔵槽から放出口までの具体的な接続や弁の状態を決めません。
方式名ではなく、三つの質問で比べる
方式ごとに細部は異なりますが、次の三つを問い直すと混乱が減ります。
- 水側はどこを流れるか。 送水管の途中か、加圧送水装置の近くか、放出口側かを確認する。
- 原液は何によって、どこへ加わるか。 貯蔵槽からの圧力、送液装置、吸入作用など、原液側の働きを確認する。
- どこで泡水溶液になり、何で濃度を成立させるか。 混合器の位置、圧力差、流量範囲、薬剤仕様、点検時の測定条件を確認する。
| 方式名 | 学習上の整理 | 誤認しやすい点 |
|---|---|---|
| プレッシャー・プロポーショナー | 水の流れの一部を利用し、貯蔵槽と混合器の働きで原液を混合側へ送る考え方 | 「原液が送水管の末端で混ざる」と決めつけない |
| ポンプ・プロポーショナー | 加圧送水装置の吐出側と吸水側を含む流れ、混合器、バイパスなどの関係で読む | ポンプの吸水側へ原液を直接入れると一般化しない |
| プレッシャーサイド・プロポーショナー | 送水管途中の混合装置へ、別に設けた加圧送液装置で原液を加える考え方 | 放出口へ原液を直接圧入する方式と混同しない |
| ライン・プロポーショナー | 送水管途中の混合器の吸入作用などで原液を取り込む考え方 | 全ての方式で同じ圧力条件・配管形状になると考えない |
この整理は、方式名を読み解くための学習上の地図です。実設備の圧力差、流量範囲、配管接続、弁操作、薬剤適合性は、型式・仕様書・設計図書・現行の点検要領で確定します。
濃度は分母を先に言葉で確認する
混合濃度を計算又は確認するときの基本形は、次のとおりです。
濃度 [%] = 原液量 ÷ 泡水溶液量 × 100
分母は「水の量」ではなく、混合後の「泡水溶液量」です。問題で流量、採取量、質量、濃度計の読み、校正グラフが示されるときは、何を分子・分母にしているかを言葉で確認します。
例えば、原液量 3 L と泡水溶液量 100 L が同じ時点・同じ単位で与えられたなら、3 ÷ 100 × 100 = 3 % です。これは式の読み方を示す説明値であり、特定の薬剤・方式・許容範囲を表すものではありません。途中で丸めず、最後に設問又は点検基準が指定する桁へ丸めます。
濃度が成立するかは、計算だけで決まりません。薬剤の仕様、流量範囲、圧力条件、混合器の状態、採取箇所、使用する水、測定器の校正、試験手順がそろって初めて判断します。
混合の誤認ポイント
- 原液を放出口へ直接入れると考える：方式によっては送水管途中の混合装置で混合します。方式と混合位置を確認します。
- 原液濃度と泡水溶液濃度を混ぜる：原液そのものの性状と、混合後の濃度は別の確認項目です。
- 混合器だけを混合装置と呼ぶ：試験上は貯蔵槽、混合器、配管、弁類を含む構成として扱います。
- 濃度を水量で割る：基本形の分母は泡水溶液量です。条件に応じて、同じ時点・同じ単位の量を使います。
- 昔の数値や図面を別方式へ流用する：濃度範囲、試験方法、流量範囲、圧力差は薬剤・型式・現行資料で確認します。
過去問テスト
次の問題は、学習用に整理しています。図版は学習の要点が分かる新規模式図で説明します。
問1 泡消火薬剤混合装置
泡消火薬剤混合装置に関する記述として、誤っているものは次のうちどれか。
- 泡消火薬剤混合装置は、消火水と泡消火薬剤を使用する希釈容量濃度の水溶液にするものである。
- 3%泡消火薬剤を使用した場合の希釈容量濃度の範囲は、3%から4.0%の範囲である。
- 泡消火薬剤混合装置とは、混合器のことである。
- 泡消火薬剤混合装置は、消防庁長官が定める基準に適合したものであること。
問2 泡消火薬剤の詰替え
泡消火薬剤貯蔵槽の詰め替えで、注意すべき事項として、誤っているものは次のうちどれか。
- 貯蔵槽内の洗浄を完全に行う。
- 薬剤詰め替え年月、ロット番号、型式番号などを記載すること。
- 充てん配管の先端を貯蔵槽の上部に位置させて充てんする。
- 泡消火薬剤は泡が出ると液中に沈殿物ができる。
実務での注意
- 原液の補給・詰替え・採取・廃棄は、薬剤名、既存液との適合性、メーカーの取扱説明書、保護具、環境上の取扱い、記録を確認して実施します。
- 濃度確認は、採取箇所、試験水、温度、校正、測定器、流量・圧力条件で結果が変わり得ます。数値だけで合否を決めません。
- 混合方式の保守では、弁の位置、原液側・水側の閉塞、漏れ、圧力、ポンプ・加圧送液装置の状態を、手順に従って確認します。
- PFAS関連を含む薬剤の使用、保管、処理は、製品情報と消防庁・環境関係機関の現行情報を確認し、自治体・事業者の手順に従います。
まとめ
- 混合は、水・原液・泡水溶液の三つを分けて追う。
- 混合装置は混合器だけでなく、貯蔵槽、配管、弁類を含む構成として整理する。
- 方式は「水側」「原液側」「混合位置」「濃度成立条件」の四つで比べる。
- 濃度は
原液量 ÷ 泡水溶液量 × 100。単位をそろえ、最後に丸める。 - 型式固有の流路、圧力、濃度許容範囲、詰替え手順は仕様・現行基準で確定する。
次に学ぶ
- MIX-01「泡消火薬剤の種類・適応・規格」：薬剤の性状、適応、規格を確認する。
- MIX-02「プロポーショナー方式と混合装置」：方式ごとの原液側・水側の流れを詳しく整理する。
- MIX-03「希釈濃度・発泡倍率・25%還元時間」：濃度、発泡、還元時間を式・試験手順で確認する。
