このページは、圧力・流量、力・材料を個別ページへつなぐためのまとめです。計算では、式に数値を入れる前に単位をそろえます。設計に使う管径、流速、許容圧力、ポンプ性能は、このページの一般式だけで決めません。
このページの対象と到達目標
対象は、消防設備士甲種第2類・乙種第2類の機械基礎を一巡した初学者です。個々の公式を暗記するのではなく、何を求める式か、単位が何か、どこで丸めるかを一つの手順にします。
読み終えたときに、次のことができれば十分です。
- 流量、断面積、流速の関係を
Q = Avから説明できる。 - 配管で流れを急に変えると、圧力変動が起こり得る理由を説明できる。
- 力、応力、仕事率、ポンプ動力を、それぞれの単位とともに使い分けられる。
- 材料の性質、熱処理、接合を、使用条件と結び付けて確認する必要性を説明できる。
- 問題の数値は最後に丸め、単位を含めて答えを確認できる。
まずは3つの機械基礎を地図にする

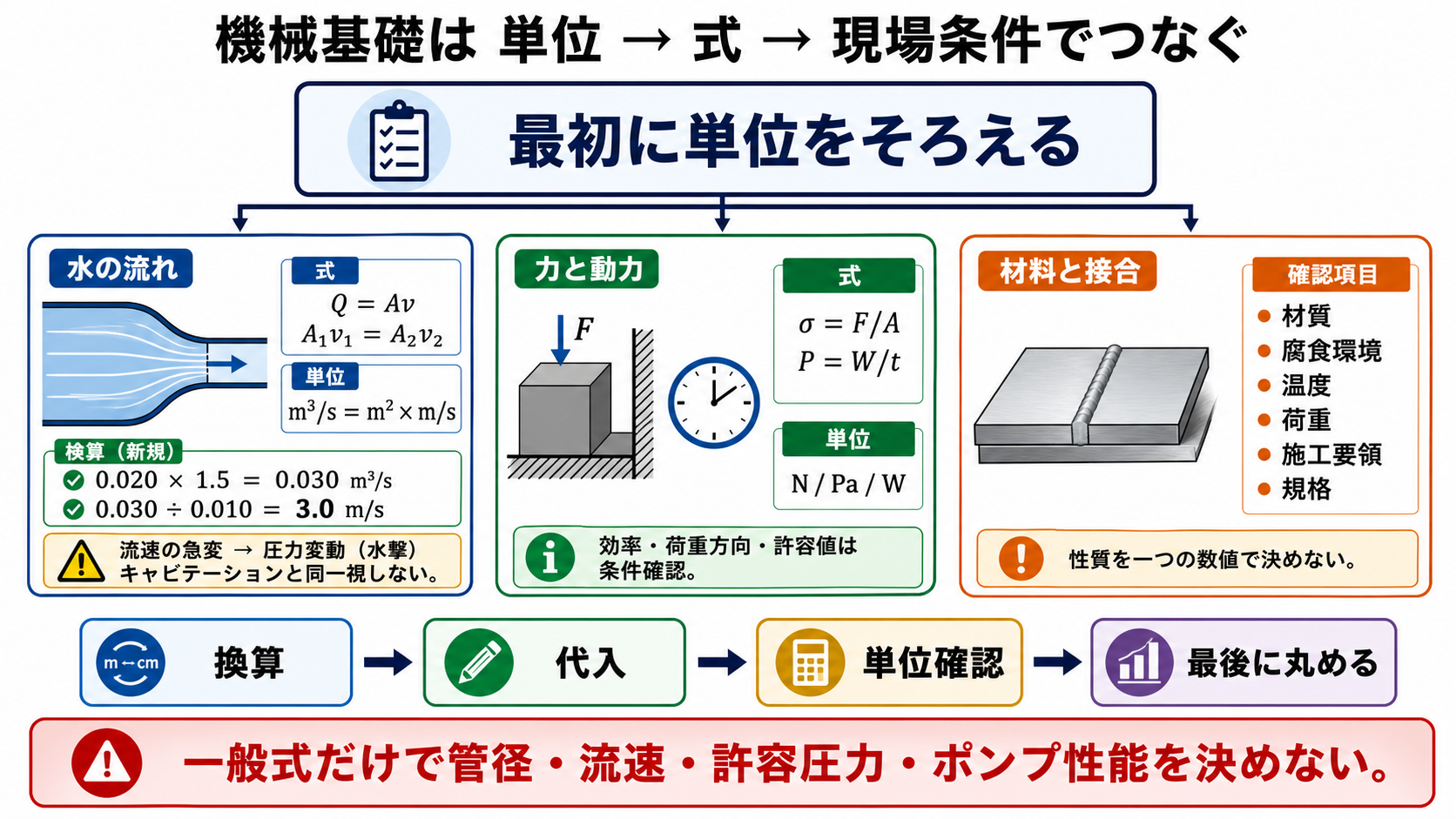

機械基礎は、次の順でつながります。
| 領域 | 最初に見る量 | 代表式・見方 | 次に確認すること |
|---|---|---|---|
| 水の流れ | 流量 Q、断面積 A、流速 v |
Q = Av |
圧力、損失、水撃、ポンプとの関係 |
| 力と仕事 | 力 F、面積 A、時間 t |
σ = F/A、P = W/t |
単位、許容値、効率、荷重の向き |
| 材料と接合 | 材質、使用環境、接合方法 | 性質を一つの数値で決めない | 腐食、温度、荷重、施工要領、規格 |
この順序で考えると、計算の答えだけを出して終わらず、「その流れをどの配管で送るか」「部材にどの力が掛かるか」「どの材料・施工が条件に合うか」まで戻れます。
式は「量」と「単位」をセットで覚える
流量・断面積・流速
定常流の連続の考え方は、同じ流路で水が途中から湧いたり失われたりしないとき、単位時間当たりに通過する量が保たれるというものです。
Q = Av
Q：流量[m³/s]A：流路の断面積[m²]v：平均流速[m/s]
したがって、断面積が小さくなる場所では、同じ流量を通すため流速が大きくなります。二つの断面を比べるなら、A₁v₁ = A₂v₂ と書けます。
流量が L/min で与えられたら、m³/s に直してから式へ入れます。
1 L/min = 1/60,000 m³/s
例えば 120 L/min は、120 ÷ 60,000 = 0.002 m³/s です。この時点で必要以上に丸めず、求める値を出してから、設問の指定に従って桁をそろえます。
力・応力・仕事率
力の単位は N、応力の単位は Pa = N/m²、仕事の単位は J = N・m、仕事率の単位は W = J/s です。
- 応力：
σ = F/A - 仕事率：
P = W/t - 水を押し上げる仕事率の基本形：
P = ρgQH
ここで ρ は密度 [kg/m³]、g は重力加速度 [m/s²]、Q は流量 [m³/s]、H は揚程 [m] です。ポンプの入力動力を考えるときは、上式だけでは足りず、効率や仕様上の条件を確認します。
丸めの手順
- 与えられた数値と単位を列挙する。
- すべての量を式に合う単位へ換算する。
- 式に代入し、途中の桁をなるべく保持する。
- 単位を付けて結果を出す。
- 設問に指定がある場合だけ、指定された桁で丸める。
m と mm、L/min と m³/s、kW と W を混ぜたまま計算することが、最も起こりやすい誤答です。
急な流れの変化と水撃
配管内を流れている水が弁の急閉止、ポンプの急停止、弁の急開放などで急に変速すると、流体と配管の中に圧力波が生じることがあります。これを水撃（ウォータハンマ）として扱います。単に「圧力が高いから起こる」のではなく、流れの速度が短時間で変わることが重要です。
水撃の有無や対策は、配管の延長・材質・口径、流速、弁の閉止特性、ポンプ停止時の挙動、空気の混入、設置状況などで変わります。設計値や対策機器の選定を、暗記した一つの数値で決めることはできません。
過去問テスト
次の2問では、流れの急変と定常流の連続式を確認します。式と単位の対応を見ながら解きましょう。
問1 水撃（ウォータハンマ）の原因
水撃（ウォータハンマ）作用の起こる原因として、誤っているものは次のうちどれか。
- 管路内の水の流れが弁の閉鎖によって急に停止した場合
- 送水ポンプ運転中、停電した場合
- 管路内の水が弁の開放によって急に流れ始めた場合
- 管路内にキャビテーションが発生した場合
問2 定常流の連続性
定常流の流れの連続性を表す式について、正しいものは次のうちどれか。ただし、v₁、v₂ は流体の速度、A₁、A₂ は流管の断面積、Q は流量とする。
A₁v₁ = A₂v₂A₁v₂ = A₂v₁A₁v₂ = 2QA₁v₂ = Q/2
よくあるつまずきと実務での注意
- 断面積と口径を混同する：直径を半分にすると断面積は半分ではなく、直径の二乗に比例して小さくなります。円の断面積は
A = πd²/4です。 - 流速だけで配管を判断する：必要流量、圧力損失、耐圧、設置条件、部材、弁・ポンプの特性を合わせて確認します。
- 水撃とキャビテーションを同じ現象とみなす：どちらも設備へ影響し得ますが、発生の仕組みと確認項目は区別します。
- 材料の一般論を施工指示にする：材質、規格、設計図書、施工要領、使用環境が分からない状態で、部材や接合方法を決めません。
- 計算を早く丸める：途中で桁を落とすと、最後の選択肢比較で差が出ます。単位換算後の値を残し、最後に丸めます。
消防用設備等の水源・加圧送水装置・配管については、法令の設置基準に加え、点検要領、設計図書、機器の仕様書で確認します。機械基礎の式は、その確認を読むための共通言語です。
まとめ
- 流量は
Q = Av。同じ流路の定常流ではA₁v₁ = A₂v₂。 - 流速の急変は、水撃として圧力変動を生じさせ得る。キャビテーションとは区別する。
- 応力、仕事率、ポンプ動力は、式だけでなく
N、Pa、J、W、m³/sを確認する。 - 単位換算は式の前、丸めは計算の最後に行う。
- 設計・施工の判断には、現行の法令、設計図書、点検要領、仕様書を重ねて確認する。
