消防設備士2類 過去問講義
このページの対象と到達目標
対象は、消防設備士甲種第2類・乙種第2類を学ぶ初学者です。材料の性質、熱処理、溶接用語を、単語だけでなく「何を変えるための処理か」「どの欠陥を指すか」で整理します。
読み終えたときに、次のことができれば十分です。
- 純鉄・鋼・鋳鉄を、炭素量と使い方の傾向で大まかに説明できる。
- 炭素量の増減と、強さ・硬さ・伸びの傾向を区別できる。
- アルミニウム、銅、鋼を、用途に応じた長所と注意点で比較できる。
- 焼入れ、焼戻し、焼なまし、焼ならしを目的から整理できる。
- スパッタ、スラグ、ブローホール、アンダーカット、エンドタブを混同しない。
実設備の材料選定、溶接施工、補修の可否は、このページだけで決めません。図面、仕様書、施工要領、適用規格、資格・施工体制および責任者の判断を確認します。

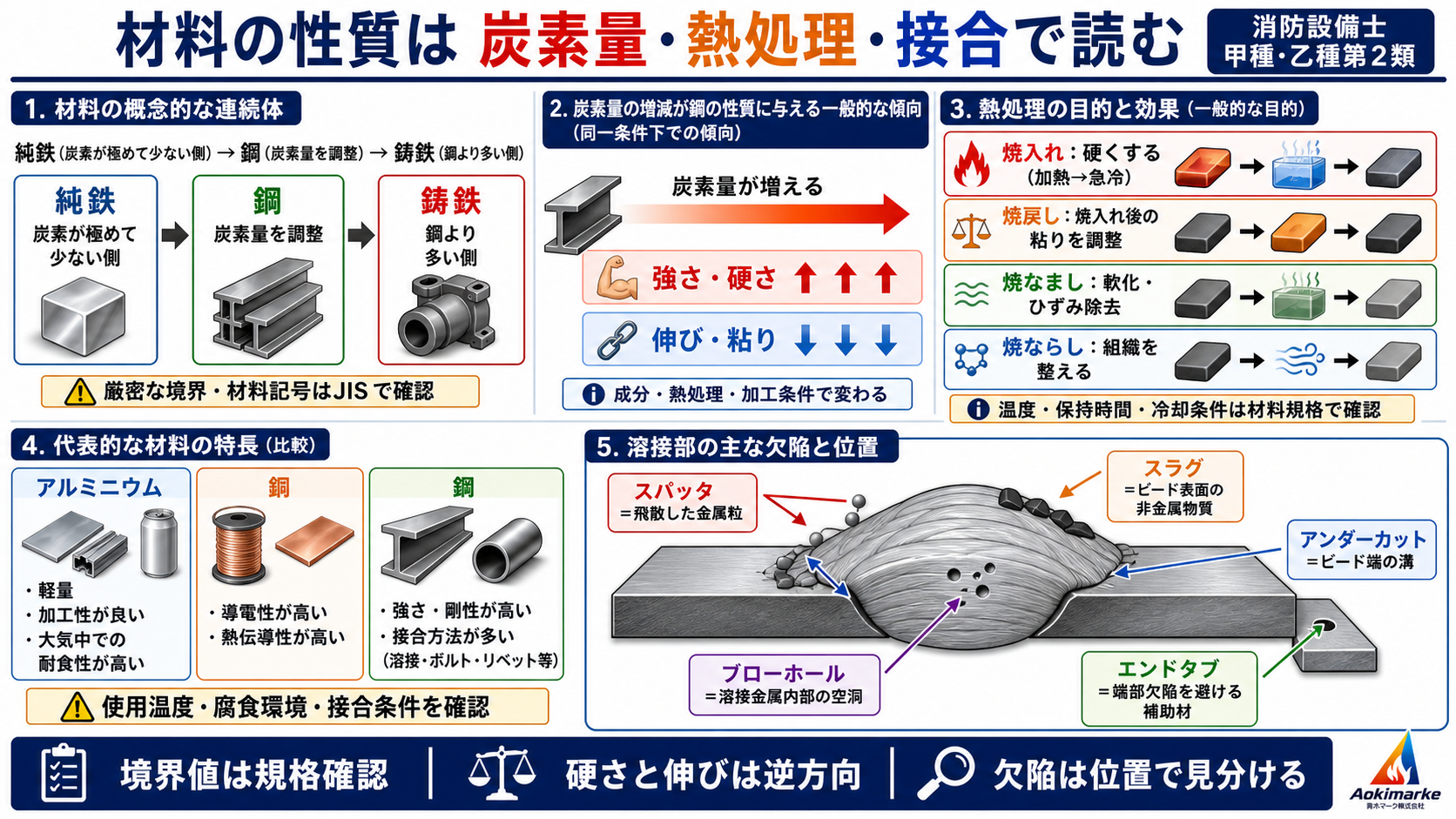

炭素量は「材料の振る舞い」を読む手がかり
鉄を主成分とする材料は、含まれる炭素の量や他の元素、製造方法、熱処理によって性質が変わります。学習上は、炭素量が極めて少ないものを純鉄、炭素量を調整して強さや加工性を使い分けるものを鋼、鋼より炭素量が多く鋳造に向く性質を利用するものを鋳鉄、と大きく整理できます。
| 区分 | 炭素量の見方 | 学習上の性質・用途の見方 | 注意 |
|---|---|---|---|
| 純鉄 | 炭素をほとんど含まない側 | 鉄そのものの性質を考える基準 | 実用材では他元素や製造条件の影響もある |
| 鋼 | 炭素量を調整する領域 | 強さ、硬さ、加工性、熱処理の関係を使い分ける | 一つの数値だけで全ての鋼を説明しない |
| 鋳鉄 | 鋼より炭素量が多い側 | 溶かして形をつくる用途で性質を生かす | 組織・添加元素・製法によって性質が変わる |
ここでの区分は、関係を覚えるための見取り図です。規格上の分類や厳密な境界値は、材料規格・製品仕様を確認して判断します。
数値や温度が示される場面では、単位と条件を残して読み、途中で丸めた値や暗記した境界値だけで断定しません。
炭素が増えると何が変わるか
一般的な炭素鋼の学習では、炭素量が増えると引張強さと硬さは高くなる方向、伸びや粘りは小さくなる方向として整理します。反対に炭素量が少ない側では、硬さや引張強さは低くなる方向で、伸びや加工のしやすさは増す方向です。
ただし、これは成分・熱処理・加工・温度などを固定したときの基礎的な比較です。「炭素が多いから、どの使用条件でも必ず強い」とは言えません。材料を選ぶときは、必要な強さだけでなく、曲げ、加工、接合、腐食、温度、繰り返し荷重も確認します。
アルミニウム・銅・鋼を用途で比べる
| 材料 | 考えやすい長所 | 確認したい注意 |
|---|---|---|
| アルミニウム | 鉄系材料と比べて軽い。加工しやすさや大気中での耐食性を生かす場面がある。 | 熱への強さを一律の長所として扱わない。合金、温度、接触する材料、使用環境を確認する。 |
| 銅 | 電気・熱を通しやすい性質を利用する場面がある。 | 強度、コスト、接合方法、腐食環境を用途ごとに確認する。 |
| 鋼 | 強さ、剛性、加工・接合の方法を幅広く選びやすい。 | 腐食対策、熱処理、成分、溶接条件で性質が変わる。 |
材料比較では「軽い」「硬い」だけで終わらせず、何を支えるのか、どの温度・湿気・薬剤に触れるのか、施工時に接合できるのかまで考えます。
熱処理は「加熱と冷却で組織と性質を整える」
炭素鋼の熱処理は、加熱と冷却の方法を変えて、硬さ、粘り、ひずみ、加工しやすさなどを調整する考え方です。温度や保持時間は材料・寸法・目的により変わるため、ここでは目的の違いを中心に覚えます。
| 処理 | 目的を読むキーワード | 学習上の整理 |
|---|---|---|
| 焼入れ | 硬くする | 加熱後に急冷し、硬い組織を得る方向の処理 |
| 焼戻し | 粘りを戻す | 焼入れ後の硬さ・もろさを調整する処理 |
| 焼なまし | 軟らかくする・ひずみを減らす | 加工や鋳造などで生じたひずみを取り、加工しやすくする方向の処理 |
| 焼ならし | 組織を整える | 加熱後の冷却により、組織・性質のばらつきを整える方向の処理 |
試験では、焼入れの「急冷」、焼戻しの「焼入れ後」、焼なましの「軟化・ひずみ除去」、焼ならしの「組織を整える」を軸にします。具体的な温度範囲や適用可否は、材料と規格を確認してください。
溶接法と溶接部の用語
金属を接合する代表的な方法には、ガス溶接、被覆アーク溶接、TIG溶接などがあります。どの方法を使うかは、母材、板厚、姿勢、施工場所、必要な品質、設備、施工要領で決まります。名称だけで適否を決めず、対象材料と接合方法の組合せで見ます。
| 用語 | 意味の要点 | 混同しやすい点 |
|---|---|---|
| スパッタ | 溶接中に飛び散る溶融金属の粒 | 溶接ビード表面へ付いた粒を指す |
| スラグ | 溶接後のビード表面を覆う非金属物質 | 飛び散る金属粒ではない |
| ブローホール | 溶接金属内に生じる気体由来の空洞 | アンダーカットとは位置・形が異なる |
| アンダーカット | 溶接金属の縁に沿って母材が溶け、溝状になる表面欠陥 | 内部の球状空洞ではない |
| エンドタブ | 溶接端部の欠陥を避けるため端部へ取り付ける補助材 | 欠陥そのものではない |
溶接部は外観だけで十分とは限りません。欠陥の種類、施工条件、検査方法、補修の可否を施工要領・仕様に従って判断します。
誤答を防ぐ4つの視点
- 炭素量の変化では、強さ・硬さと伸びを同じ向きに覚えない。
- アルミニウムの長所に、熱への強さを無条件で加えない。
- ブローホールは内部の空洞、アンダーカットは縁の溝として区別する。
- 焼入れの加熱温度や焼戻し温度を、全ての鋼へ同じ条件で適用しない。
過去問テスト
次の4問では、材料の性質、熱処理、溶接用語を、目的と形の違いから確認します。
問1 アルミニウムの長所
アルミニウムが工業材料として使用される場合の長所として、誤っているものは次のうちどれか。
- アルミニウムは、鉄材に比較して耐熱性がよい。
- アルミニウムは、展延性がよく、加工が容易である。
- アルミニウムは、大気中で使用される場合、鉄に比較して耐食性がよい。
- アルミニウムは、鉄に比較して軽量である。
問2 溶接用語と欠陥
溶接に関する記述について、誤っているものは次のうちどれか。
- スパッタとは、溶接作業中に、溶接棒や溶接ワイヤーから溶接ビード表面上や近傍の母材周辺部に飛び散った溶融金属の粒をいう。
- スラグとは、溶接前の溶接棒の被覆材やフラックスが溶接後のビード表面に被覆している非金属物質をいう。
- アンダーカットとは、溶接欠陥の一つで、溶接金属内の水素、炭酸ガスが凝固して生じた空洞をいう。
- エンドタブとは、溶接時に生じやすい溶接欠陥を避けるために溶接端部に取り付ける材料をいう。
問3 炭素鋼の炭素量と性質
炭素含有量が1%以下の炭素鋼の常温における性質について、正しいものはどれか。
- 炭素含有量が多くなると、引張り強さは増加するが、硬さや伸びは減少する。
- 炭素含有量が多くなると、引張り強さと伸びが増加するが、硬さは減少する。
- 炭素含有量が少なくなると、伸びが増加するが、引張り強さと硬さは減少する。
- 炭素含有量が少なくなると、引張り強さ、硬さ及び伸びが減少する。
問4 炭素鋼の熱処理
炭素鋼の熱処理に関する記述として、誤っているものは次のうちどれか。
- 焼きならしは、鍛造加工などで不均等な冷却を受けてひずみが生じている材料を、一度高い温度まで加熱してから空気中に放置して冷却する処理である。
- 焼き入れは、炭素量0.3%以上の鋼を、ある温度（変態点）以下に加熱しておき、水や油の中で急冷して変態の起こることを止め、固い組織を得る処理である。
- 焼きなましには二つの目的があり、鋳造などのために起こったひずみを除去することと、軟化する処理である。
- 焼き戻しは、焼き入れによって硬化したものは粘りが足りないため、伸び及び衝撃に対する抗力も少ないので、400〜600℃に加熱してから冷却して、粘り強い組織にする処理である。
実務での注意
- 使用材料は、名称だけで置換せず、材質、寸法、使用環境、腐食、温度、荷重、接合方法を確認します。
- 溶接や補修は、必要な施工資格、施工要領、火気管理、品質確認の手順に従います。
- 熱処理の可否と条件は、材料の成分、部材の大きさ、必要な性能で変わります。学習上の温度表現を現場へ転用しません。
- 溶接部の欠陥が疑われる場合は、見た目だけで判定せず、定められた検査・補修手順で確認します。
まとめ
- 純鉄・鋼・鋳鉄は、炭素量の多少と使い方の傾向で整理する。厳密な境界は規格で確認する。
- 炭素量が増えると、一般に強さ・硬さは増し、伸びは小さくなる方向で考える。
- アルミニウムの軽さ・加工性・耐食性と、使用温度の確認を分けて考える。
- 焼入れ、焼戻し、焼なまし、焼ならしは、加熱・冷却方法ではなく目的から覚える。
- ブローホールは内部の空洞、アンダーカットは縁の溝。スパッタ、スラグ、エンドタブと混同しない。
