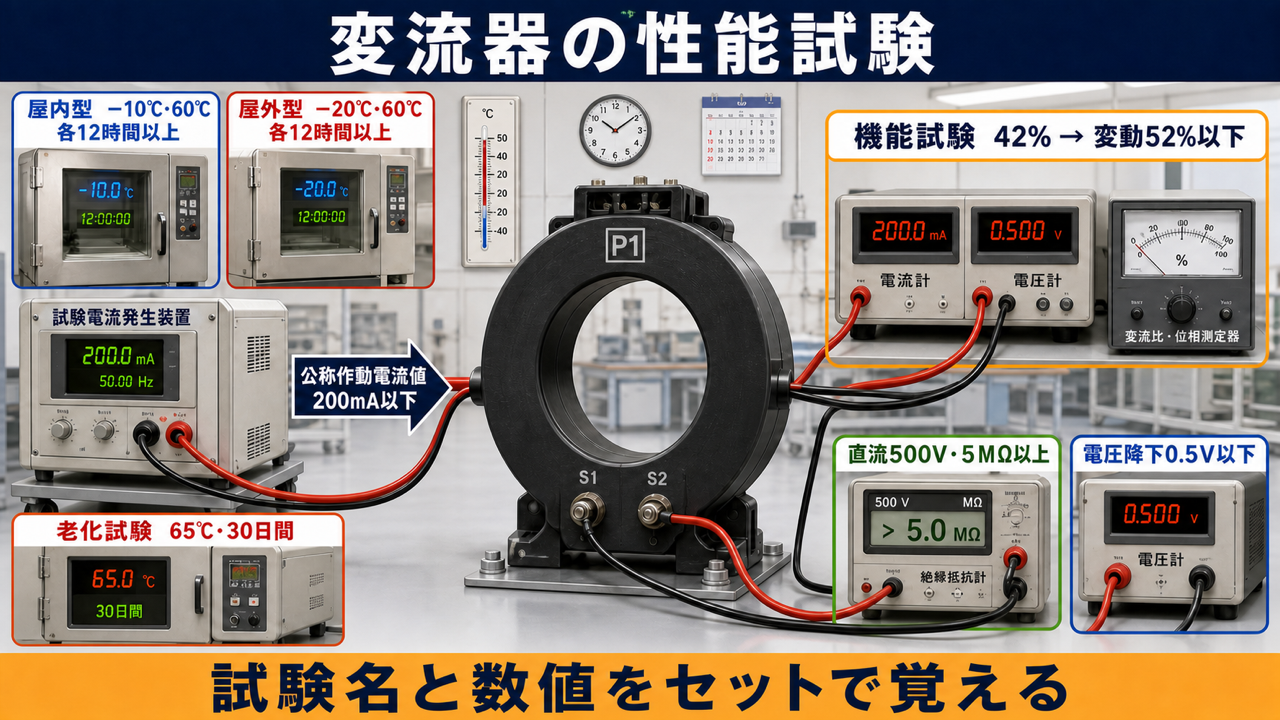

正解は２です。漏電火災警報器の公称作動電流値は、規格上200mA以下でなければなりません。100mAは設定し得る値でも「上限」を答える選択肢ではなく、250mAと300mAは規格の上限を超えます。問題文が個別機器の設定値ではなく上限を聞いていることを確認し、「公称作動電流値の上限＝200mA」と判断します。

正解は２です。変流器の機能試験では、公称作動電流値の42%に相当する試験電流を流し、そのときの出力電圧が対応する設計出力電圧値の52%以下であることを確認します。１・３・４は２つの割合を同じ幅でずらした引っかけです。試験電流と許容変動を逆にせず、「入力42%・出力52%以下」の順で選びます。

正解は４です。屋内型変流器は、−10℃と60℃の周囲温度へそれぞれ12時間以上放置した後、機能に異常がないことを確認します。１は低温と高温、２は低温と時間、３は高温と時間が基準と一致しません。屋内型は低温側が−10℃、高温側と時間は屋外型と共通の60℃・12時間以上、と切り分けて判断します。

正解は２です。屋外型変流器は、−20℃と60℃の周囲温度へそれぞれ12時間以上放置して性能を確認します。１は高温と時間、３は低温と高温、４は低温と時間が誤りです。屋内型との違いは低温側だけで、屋内−10℃、屋外−20℃、共通部分は60℃・12時間以上と覚えると混同を防げます。

正解は４です。老化試験は、変流器を65℃の空気中に30日間放置した後も機能に異常がないことを確認する試験です。１と２は温度も日数も不足し、３は日数は合っていますが温度が60℃で誤りです。周囲温度試験の高温側60℃・12時間と混同せず、「老化は65℃・30日」と試験名ごとに組で判断します。

正解は３です。一次巻線と二次巻線との間は、直流500Vの絶縁抵抗計で測定し、５MΩ以上であることが基準です。１と２は測定電圧が250Vで誤り、４は測定電圧は合いますが規格上の判定値を10MΩへ変えています。より大きい抵抗値だからという感覚で選ばず、「測定電圧500V・判定値５MΩ以上」の規定値を組で確認します。

正解は３です。電源電圧変動試験は、電源電圧が変動しても正常に作動するかを確認する受信機側の試験であり、変流器には行いません。電圧降下防止試験、短絡電流強度試験、老化試験は、いずれも変流器に対する試験です。試験名だけで迷ったときは、電源を持つ受信機の性能か、警戒電路を通す変流器の性能かで分類します。

正解は１です。警戒電路用変流器に定格電流を流したとき、警戒電路に生じる電圧降下は0.5V以下でなければなりません。1.0V、3.0V、5.0Vはいずれも許容上限0.5Vを超えるため不適合です。漏えい電流のmA値や絶縁抵抗のMΩ値と単位を混同せず、「警戒電路の電圧降下＝0.5V以下」と量・単位・上限を一体で判断します。
