結論：90%・２秒・直流500Vで５MΩ・１mで70dB

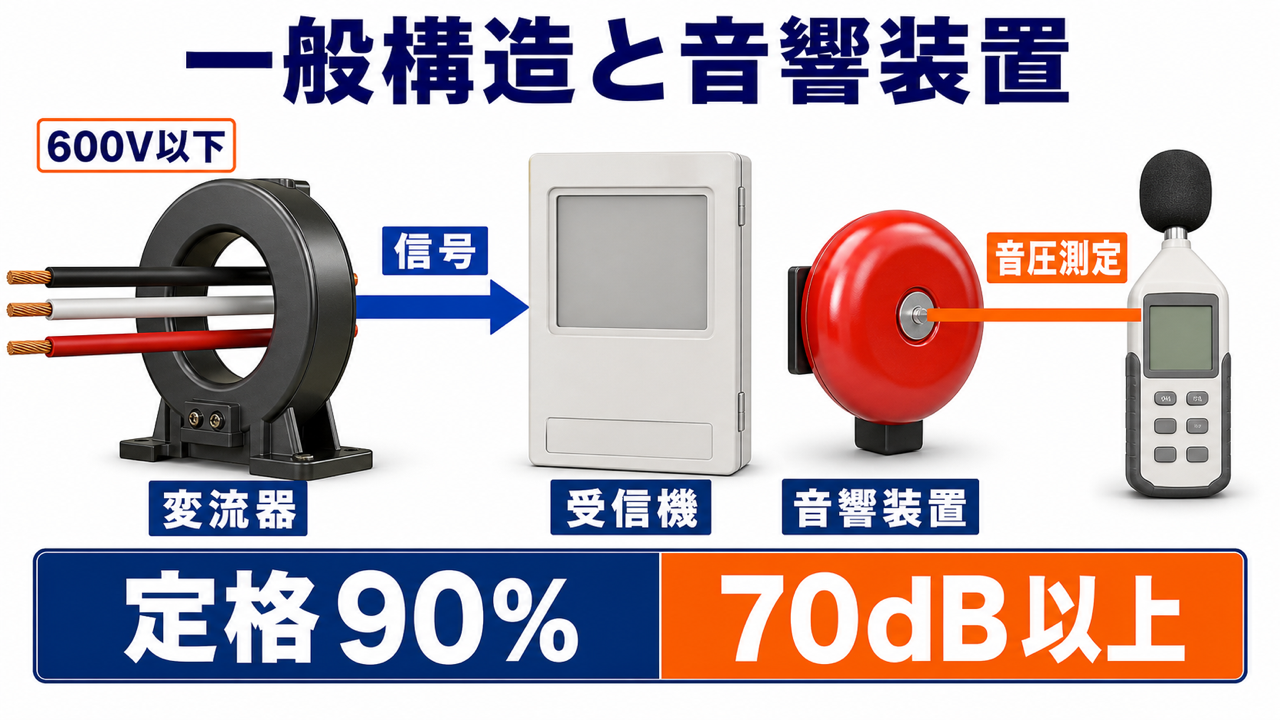

漏電火災警報器の規格問題では、定義、一般構造、機器間の信号方向、音響装置の数値を分けて確認します。対象は600V以下の警戒電路です。変流器が漏えい電流を検出して受信機へ信号を送り、受信機が防火対象物の関係者へ報知します。
仕組みと数値表：設備の流れから音響条件へ進む
一般構造では、部品を定格の範囲内で使用すること、耐久性を有すること、著しい雑音や障害電波を発しないこと、端子以外を堅ろうなケースへ収めることを確認します。
音響装置は、定格電圧の90%で音響を発する必要があります。断続音の休止時間は２秒以下で、鳴動時間は休止時間以上です。充電部と非充電部との間は、直流500Vの絶縁抵抗計で測定した値が５MΩ以上でなければなりません。
音圧は、定格電圧で鳴動させ、無響室の定位置において音響装置の中心から１m離れた点で70dB以上とします。さらに、定格電圧で８時間連続して鳴動させた後も、これらの機能を保ち、構造に異常を生じないことが必要です。
| 確認順 | 押さえる内容 |
|---|---|
| １ | 600V以下という定義と、変流器・受信機の役割 |
| ２ | 部品の定格、耐久性、雑音、ケースという一般構造 |
| ３ | 90%、２秒、直流500Vで５MΩ、１mで70dBという測定条件 |
| ４ | ８時間連続鳴動後も機能と構造を保つ耐久条件 |
ここからは「一般構造と音響装置」の確認問題です。問題文から判断根拠を決めた後で、解答・解説を開いてください。
【過去問】一般構造と音響装置
確認問題１：漏電火災警報器の定義
漏電火災警報器の定義に入る「電圧／検出対象／構成機器」の正しい組合せはどれでしょうか。
- 600V以下／漏えい電流／変流器
- 600V未満／漏えい電圧／変圧器
- 600V未満／漏えい電流／変流器
- 600V以下／漏えい電圧／変圧器
確認問題２：機器間の信号方向
漏電火災警報器の機器について、誤っているものはどれでしょうか。
- 漏電火災警報器は、600V以下の警戒電路の漏えい電流を検出・報知し、変流器と受信機で構成する。
- 変流器は漏えい電流を自動的に検出し、受信機へ信号を送る。
- 集合型受信機は２以上の変流器と組み合わせ、１組の電源装置・音響装置などで構成する。
- 受信機は音響装置から送られた信号を増幅し、漏えい電流の発生を報知する。
確認問題３：適用できる電圧
規格省令が漏電火災警報器の定義で定める、警戒電路の電圧範囲の上限を正しく示すものはどれでしょうか。
- 600V以下
- 500V以下
- 300V以下
- 200V以下
確認問題４：一般構造
漏電火災警報器の一般構造として、誤っているものはどれでしょうか。
- 部品は定格の110%以下で使用する。
- 著しい雑音または障害電波を発しない。
- 端子以外の部分は堅ろうなケースへ収納する。
- 耐久性を有する。
確認問題５：断続音の休止時間
音響装置について、誤っているものはどれでしょうか。
- 定格電圧の90%で音響を発する。
- 断続音の休止時間は５秒以下で、鳴動時間は休止時間以上とする。
- 充電部と非充電部との間は、直流500Vの絶縁抵抗計で測定した値を５MΩ以上とする。
- 定格電圧時、無響室の定位置で中心から１m離れた点の音圧を70dB以上とする。
確認問題６：音圧と測定距離
音響装置について、正しいものはどれでしょうか。
- 定格電圧の80%で音響を発する。
- 休止時間は５秒以下で、鳴動時間は休止時間以上とする。
- 定格電圧時、無響室の定位置で中心から１m離れた点において70dB以上とする。
- 充電部と非充電部との間は、直流500Vの絶縁抵抗計で測定した値を１MΩ以上とする。
確認問題７：距離と音圧の組合せ
定格電圧で音響装置を鳴動させ、無響室の定位置で測定する場合、音響装置の中心からの距離／音圧の正しい組合せはどれでしょうか。
- ２m／60dB
- １m／70dB
- １m／75dB
- ２m／80dB
実務メモ：測定条件と基準値を一組にする
- 適用電圧は600V以下。
- 信号は変流器から受信機へ送る。
- 部品は定格の範囲内で使う。
- 音響装置は90%・休止２秒以下・直流500Vで５MΩ以上・１mで70dB以上。
- 定格電圧で８時間鳴動後も機能を保ち、構造に異常がない。
音圧を確認するときは、測定距離と鳴動条件を切り離しません。表示、配線、作動音を順に確認し、異常があれば「どの条件が外れたか」を記録します。
まとめと次の講義
一般構造は、適用電圧、信号方向、部品とケース、音響装置の測定条件の順で整理します。音響装置は数値だけでなく、電圧・測定器・場所・距離を組にして覚えます。続いて変流器の性能試験へ進んでください。
