電圧・電流・電源方式・接地の基礎は、先に電気に関する基礎知識の無料講義で確認できます。この講義では電気基礎や機器単体の規格を繰り返さず、１類水系設備へ給電する非常電源の構成・切替え・専用回路・接地に絞ります。設置義務と必要時間は法令⑤、機器規格は規格②で扱います。

消防ポンプは、火災で建物の常用電源が失われたときこそ確実に動かなければなりません。非常電源は、電源装置だけでなく、専用回路、切替装置、設置場所、保有距離、接地までを一つの系統として読みます。

この講義では、次の順に整理します。

強欲な青木

非常用なら、停電時に発電機を持ってきてつなげばよいですか。

設備としての非常電源は、必要な容量、切替性能、専用回路、設置条件を満たし、点検できる状態で常設します。

消防設備士

現在地：電気・配線２（２/４）

最新ver.の過去問情報は、青木マーケ(株)ショップの消防設備士「過去問テスト」で毎年更新しています。

>> 消防設備士「過去問テスト」

併せて、ご参照ください。

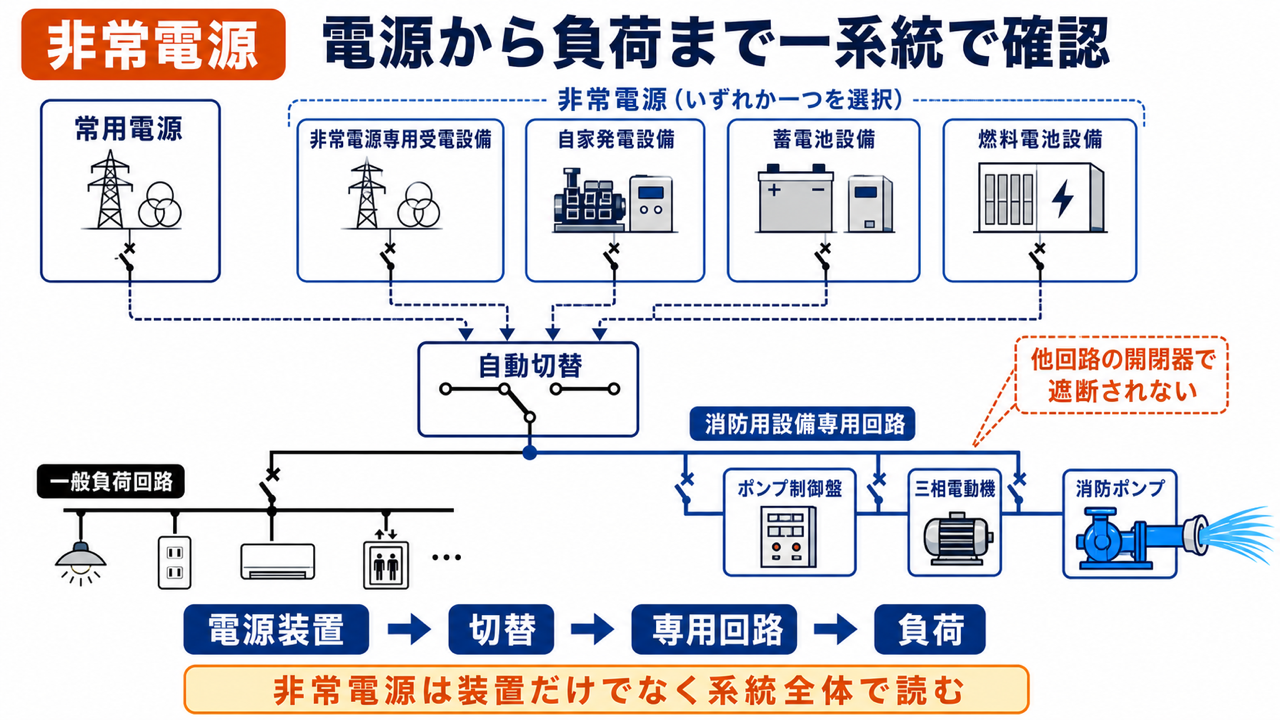

🔌非常電源の種類と専用性

屋内消火栓設備の非常電源には、消防法施行規則第12条に基づき、次の方式があります。

ただし、特定防火対象物で延べ面積1,000m²以上のものは、小規模特定用途複合防火対象物を除き、非常電源専用受電設備だけでは足りず、自家発電設備・蓄電池設備・燃料電池設備のいずれかによります。

どの方式でも、消防用設備の回路が他の電気回路の開閉器や遮断器によって遮断されないようにします。一般負荷の主開閉器を切った結果、消防ポンプまで無電圧になる構成では非常電源の意味がありません。

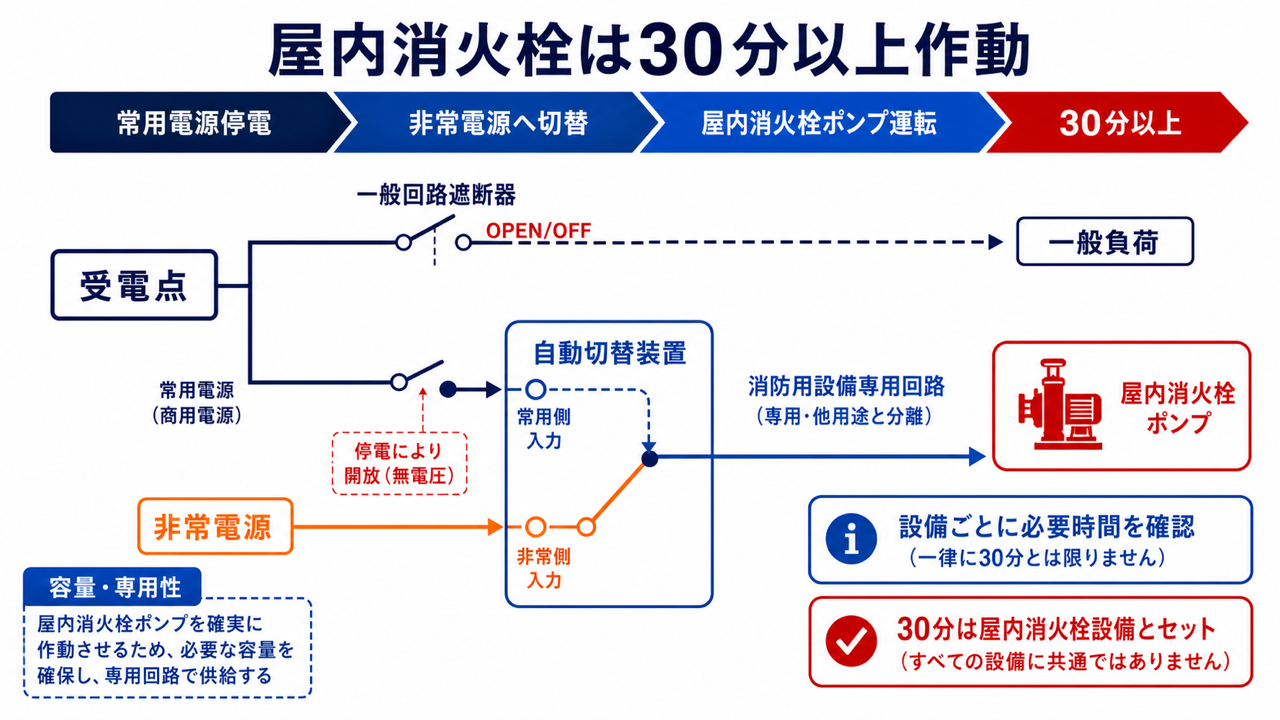

屋内消火栓設備では、自家発電設備等の容量を、設備を有効に30分間以上作動できるものとします。この30分は、誘導灯やスプリンクラー等の他設備の必要時間へ無条件に流用できる数字ではありません。

強欲な青木

屋内消火栓が30分なら、どの消防設備も全部30分ですか。

設備ごとに必要時間が定められています。ここでは屋内消火栓設備の非常電源として30分を覚えます。

消防設備士

消防法施行規則第12条第１項第４号は、屋内消火栓設備の非常電源の種類、専用性、自家発電設備等の30分容量及び自動切替を定めています。

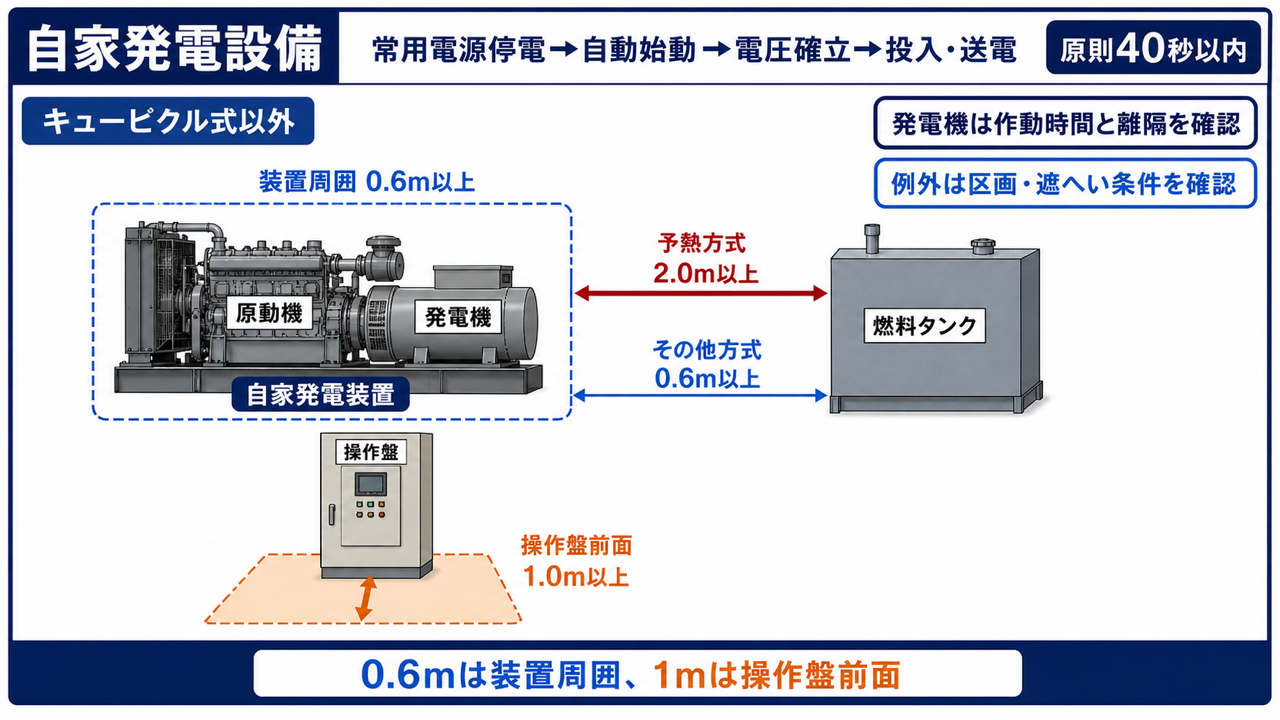

⚙自家発電設備｜停電を検出し、40秒以内に電源を確立

自家発電設備は、原動機、発電機、制御装置、始動装置、燃料系統等から構成されます。

消防庁告示の自家発電設備の基準では、原則として常用電源の停電時に自動的に電圧確立・投入・送電を行い、その所要時間を40秒以内とします。管理者が常駐し直ちに操作できる設備など、告示上の例外もありますが、試験の基本は「停電→自動始動→電圧確立→非常負荷へ送電」です。

キュービクル式以外の自家発電設備は、機器ごとに保有距離を確認します。

燃料タンクと原動機の間に不燃材料の有効な遮へい物を設ける場合など、規則には例外があります。表の数値だけで現場を判定せず、方式、区画、認定仕様を確認します。

強欲な青木

点検できる隙間が少しあれば、発電機の周りは何cmでもよいですか。

キュービクル式以外の自家発電装置の周囲は、原則0.6m以上です。操作盤前面の１mと混同しないでください。

消防設備士

消防法施行規則第12条は自家発電装置周囲0.6m、独立操作盤前面１m、燃料タンクと原動機の間隔を定めています。消防庁告示第１号は停電時の自動電圧確立・投入・送電と原則40秒以内を定めています。

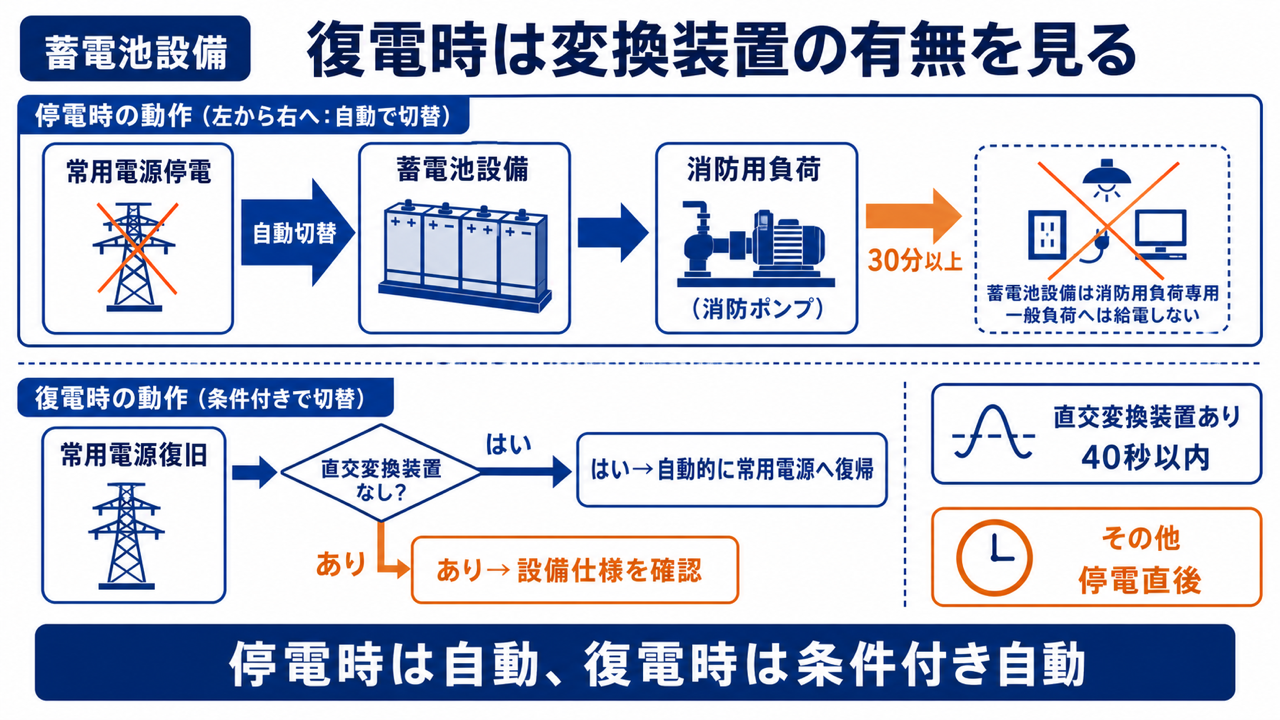

🔋蓄電池設備｜停電時は自動、復電時は装置構成を見る

蓄電池設備は、蓄電池、充電装置、切替装置、保護装置、監視計器等で構成されます。交流負荷へ電力を供給する設備では、逆変換装置や直交変換装置を含む場合があります。

屋内消火栓設備に用いる場合の切替は、次のように整理します。

「復電時はすべて手動」「すべての蓄電池設備が自動復帰」という両方の断定が危険です。規則は、直交変換装置を有しないものについて自動復帰を定めています。

消防庁告示の蓄電池設備の基準は、直交変換装置を有するものは停電から40秒以内、その他は停電直後に電圧確立・投入を行うことや、負荷回路と他回路を自動的に切り離すことも定めています。

強欲な青木

停電から非常電源への切替も、復電後の戻しも全部手動ですか。

停電時は自動切替です。復電時は、直交変換装置を有しない蓄電池設備について自動復帰と定めています。

消防設備士

消防法施行規則第12条第１項第４号ハは、停電時の自動切替と直交変換装置を有しない蓄電池設備の復電時自動復帰を定めています。

消防庁の蓄電池設備点検基準は、常用電源を停電状態にしたときの自動切替と直交変換装置を有しないものの復電時自動復帰を総合点検項目としています。

🧰キュービクル式非常電源専用受電設備

キュービクル式非常電源専用受電設備は、高圧又は特別高圧で受電する非常電源専用受電設備を外箱へ収納したものです。専用形と非常電源と他の電源を共用する共用形があります。

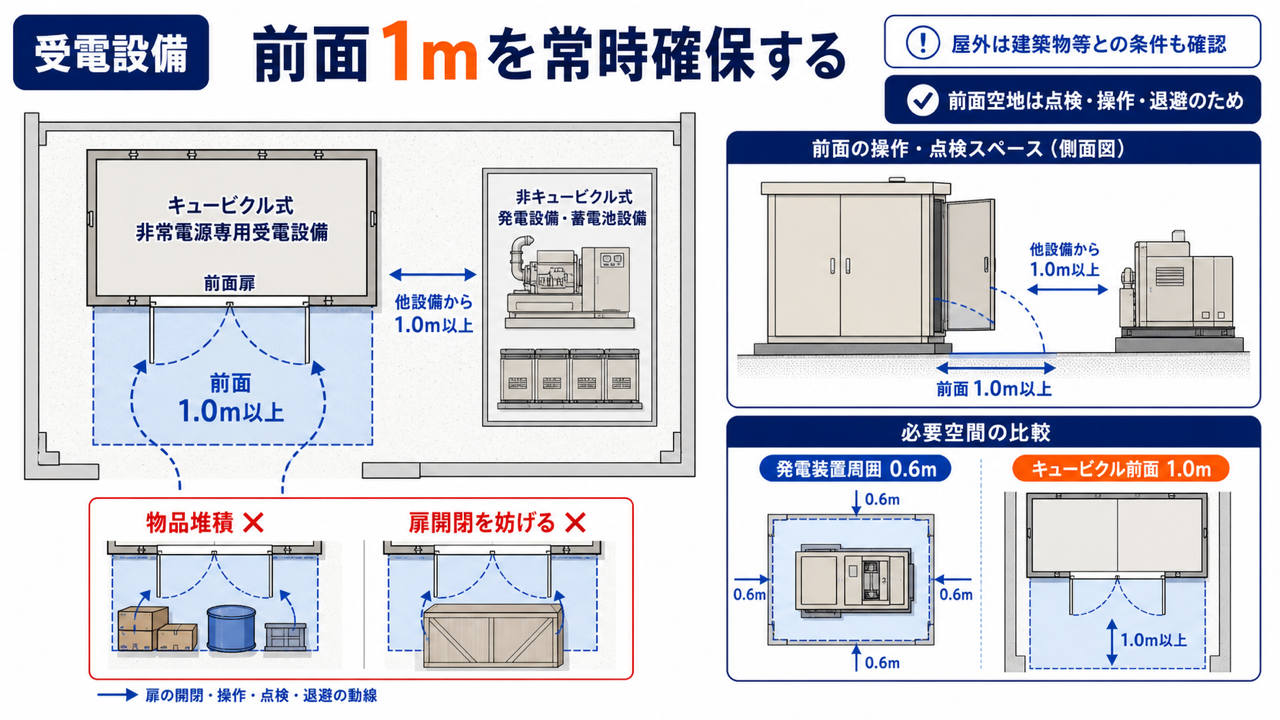

規則上、キュービクル式非常電源専用受電設備の前面には、１m以上の幅の空地を確保します。さらに、他のキュービクル式以外の自家発電設備・蓄電池設備から１m以上離し、屋外では建築物等との距離条件も確認します。

前面空地は、扉を開け、点検・操作し、安全に退避するための空間です。保管棚や資材で塞いではいけません。

また、共用キュービクルでは、非常電源回路と他の電気回路を不燃材料で区画し、一つの非常電源回路が他の回路の開閉器・遮断器で遮断されない接続とします。

強欲な青木

扉を半分開けられれば、前面は0.6mでもよいですか。

キュービクル式非常電源専用受電設備の前面は１m以上です。自家発電装置周囲の0.6mと取り違えやすい数値です。

消防設備士

消防法施行規則第12条第１項第４号イ（ヘ）は、キュービクル式非常電源専用受電設備の前面１m以上及び他設備等との離隔を定めています。

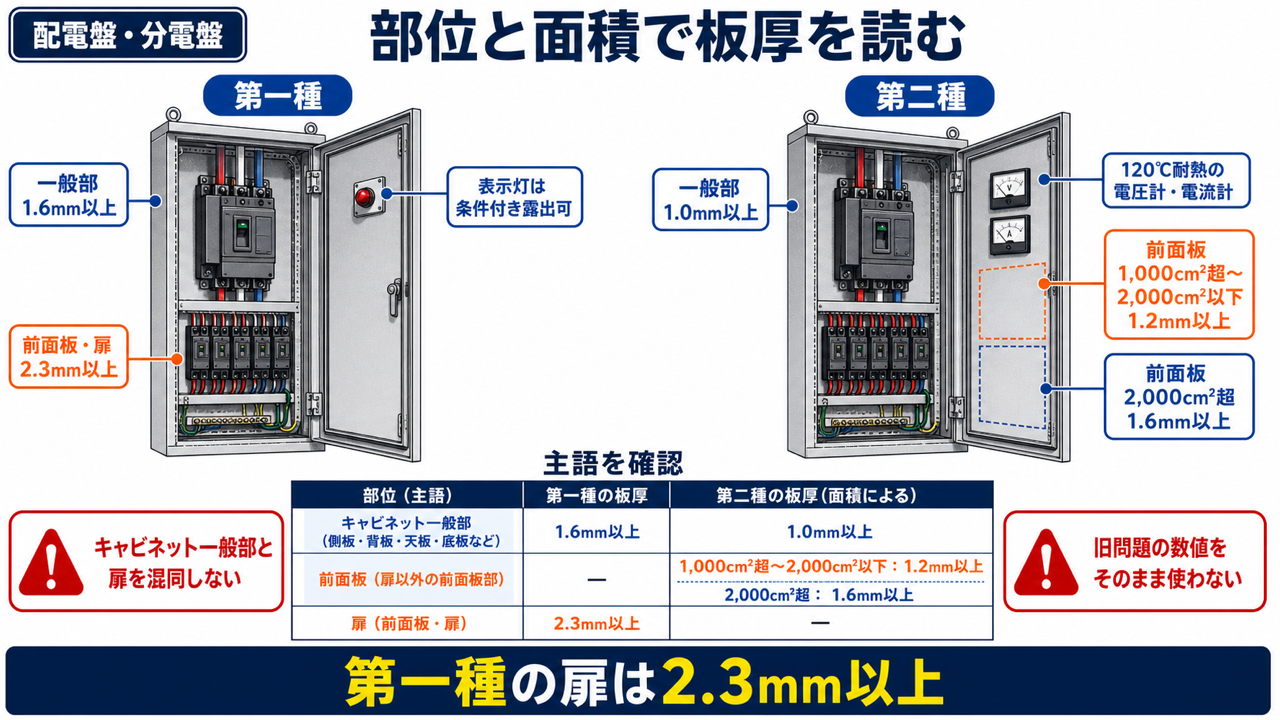

🗄️ 配電盤・分電盤｜古い数値を現行告示へ更新する

低圧で受電する非常電源専用受電設備には、第一種・第二種の配電盤等があります。現行の「配電盤及び分電盤の基準」は、キャビネットの鋼板厚を次のように定めています。

第一種では、不燃性又は難燃性のカバーを用いた表示灯など、告示が列挙するものは外部へ露出できます。第二種では、それらに加え、120℃を加えても破壊されない電圧計又は電流計を露出できます。

教材の配電盤２問は、第一種の「扉」を1.6mm以上とする選択肢を正しい前提にしています。しかし現行告示は、第一種の前面板及び扉を2.3mm以上としています。このため単一正答が成立せず、代表問には採用しません。

数値問題は、教材の正答番号が合っているように見えても、主語が「キャビネット」か「前面板・扉」かまで確認します。

強欲な青木

第一種は1.6mmとだけ覚えればよいですか。

一般部は1.6mm以上ですが、前面板と扉は2.3mm以上です。部位を省くと誤答になります。

消防設備士

消防庁告示第10号「配電盤及び分電盤の基準」は、第一種・第二種の板厚、内張り、外部露出物、耐火・耐熱性能を定めています。

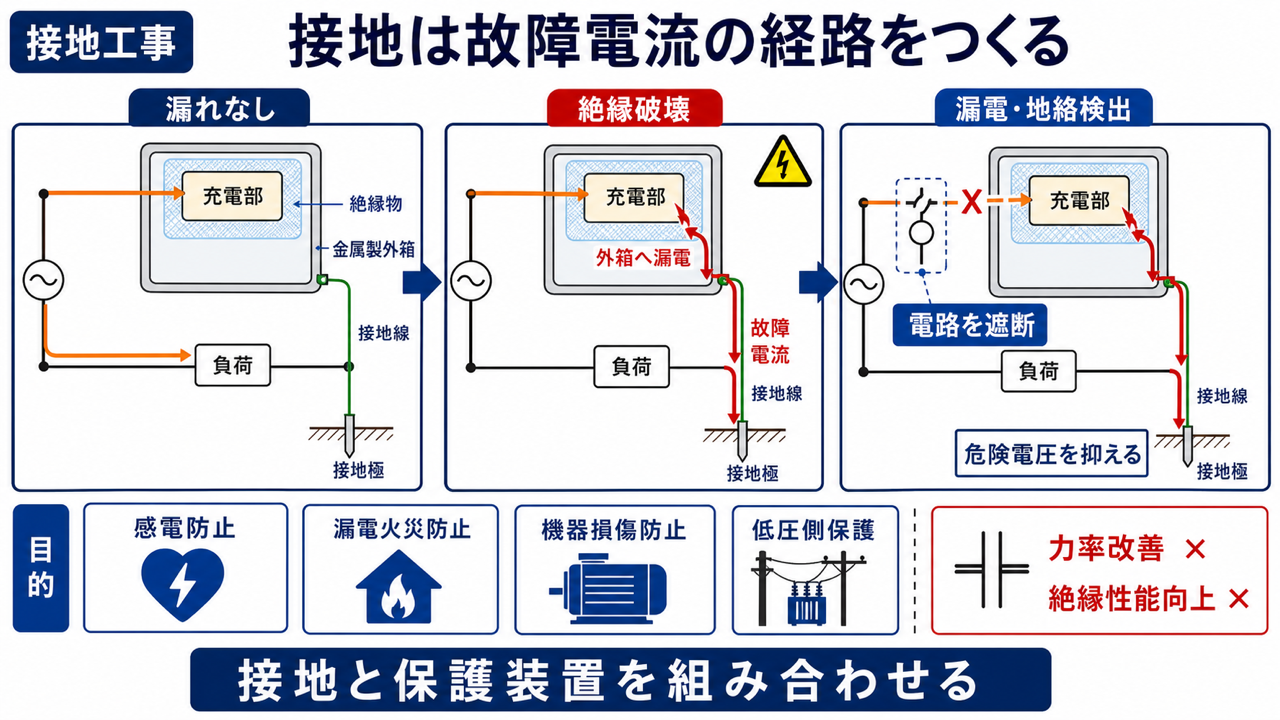

🌎接地工事｜故障電流を大地へ流し、危険電圧を抑える

接地工事は、機器の金属製外箱などを接地線・接地極で大地へ接続する工事です。

絶縁が破壊され外箱へ漏電すると接地されていない外箱には危険な電圧が残るおそれがあります。適切な接地と保護装置があれば、故障電流の経路を確保し、外箱の対地電圧を抑え、遮断器や漏電保護装置を動作させます。

接地の主な目的は、次のとおりです。

力率改善は、一般に進相コンデンサ等の役割です。接地工事の目的ではありません。また、接地は絶縁物そのものの絶縁性能を高くする工事でもありません。

強欲な青木

接地すると力率が良くなり、電気代も下がりますか。

力率改善は進相コンデンサ等で行います。接地の主目的は、感電・火災・機器損傷を防ぎ、保護装置を働かせることです。

消防設備士

消防用設備等試験基準は、低圧用機器の鉄台・金属製外箱について接地工事の種類、接地線、接地抵抗を示し、接地抵抗試験を定めています。

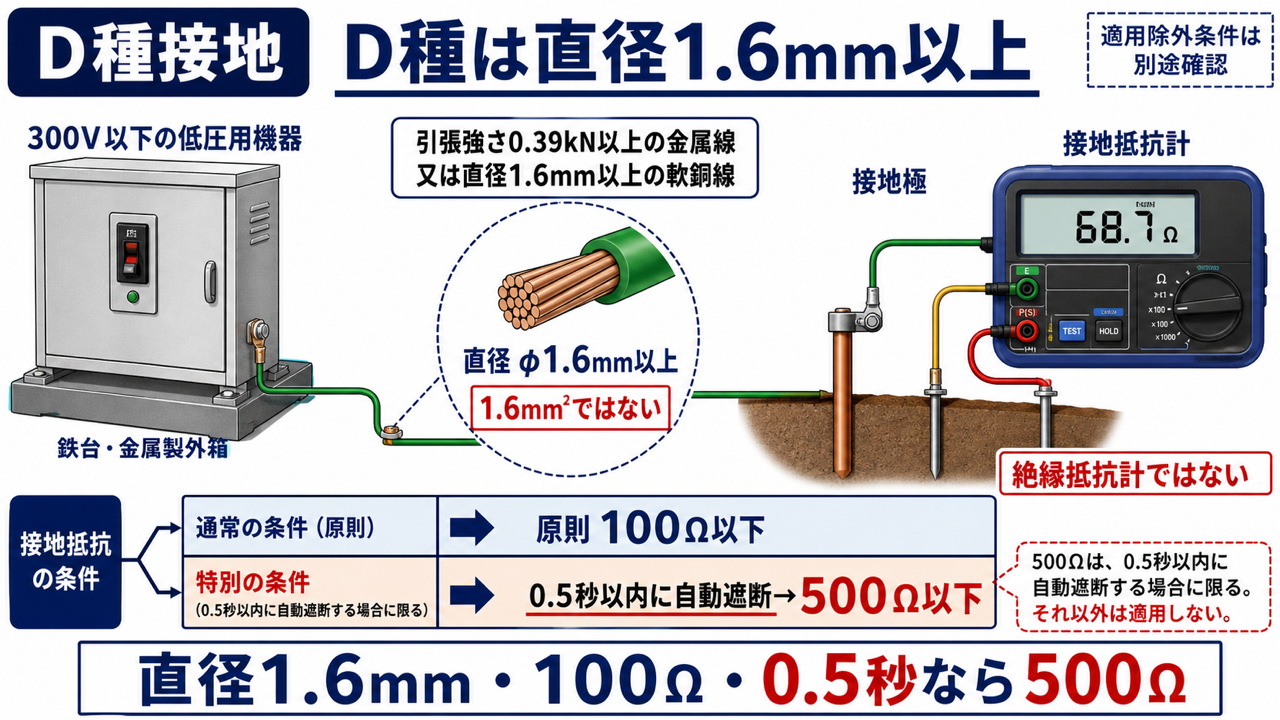

📐D種接地工事｜1.6mm、100Ω、0.5秒なら500Ω

消防用設備等試験基準では、300V以下の低圧用機器の鉄台・金属製外箱に施すD種接地工事を、次のように整理しています。

「消防用設備に行うD種接地工事に用いる軟銅線の最小直径」は1.6mmです。断面積1.6mm²ではなく、直径1.6mmであることに注意します。

試験では、接地極等について接地抵抗計で測定します。絶縁抵抗計で機器の絶縁を測る試験とは目的も接続方法も異なります。

なお、使用電圧、設置場所、機器の構造によって接地工事を要しない条件や別種の接地が適用される場合があります。表は問題のD種条件を取り出したもので、全設備を一律にD種とするものではありません。

強欲な青木

1.6という数字は、断面積1.6mm²ですね。

この問題は軟銅線の直径です。直径1.6mm以上を選びます。

消防設備士

強欲な青木

高速遮断があれば、接地抵抗は何Ωでもよいですか。

無制限ではありません。0.5秒以内に自動遮断する条件では500Ω以下です。

消防設備士

消防庁の令和６年改正消防用設備等試験基準は、D種接地線を直径1.6mm以上の軟銅線又は同等の引張強さとし、接地抵抗100Ω以下、0.5秒以内自動遮断時500Ω以下を示しています。

⚠よく出る注意ポイント

✍過去問ベースの類題で確認しよう

※以下は、原題の論点・条件・正答を維持しつつ、表・図・文章を学習用に再構成した類題です。原題の問題文・図版そのものではありません。

この単元の収録類題は、全部で５問です。

強欲な青木

本文で整理した内容を、過去問で確認してみます。

問題文の条件と、正しい・誤り・最も不適切の聞かれ方を最後に確認して答えましょう。

消防設備士

強欲な青木

迷わずに回答できましたか？

もし、まだ自信がないのであれば繰り返し「過去問テスト」等を使って類題を解くことをオススメします！

消防設備士

消防設備士「過去問テスト」は、その名の通り“過去に出た問題” のテストです。

ブログでお馴染みの管理人が過去問に関する情報収集を積み重ね、その中からピックアップして過去問ベースの模擬試験を作成したものです。

上記以外に新傾向問題の情報など提供あり次第、解説を毎年追記して更新しています。これから消防設備士の試験を受けられる方は是非ご覧下さい。
