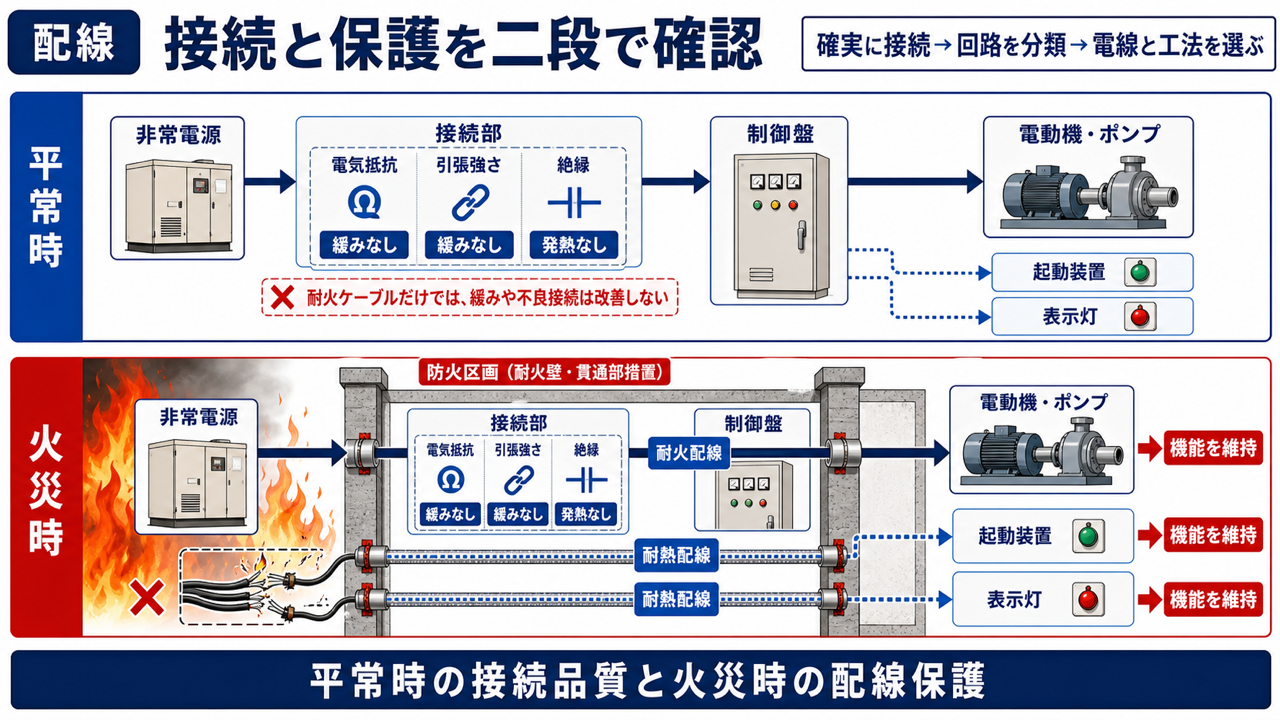

step
１接続部：電気抵抗、引張強さ、絶縁、発熱を確認

step
２電源回路：原則として耐火配線

step
３操作・表示・警報回路：設備ごとの範囲に応じて耐火配線又は耐熱配線

step
４工事方法：電線の種類と管・ダクト・埋設・区画を組み合わせる

強欲な青木

耐火電線を買えば、どこにどう配線しても耐火配線ですか。

電線の認定だけでなく工事方法まで確認します。一般電線を保護して耐火配線とする方法と耐火電線・MIケーブルをケーブル工事等で使う方法があります。

消防設備士

現在地：電気・配線３（３/４）｜この講義５問・単元全18問

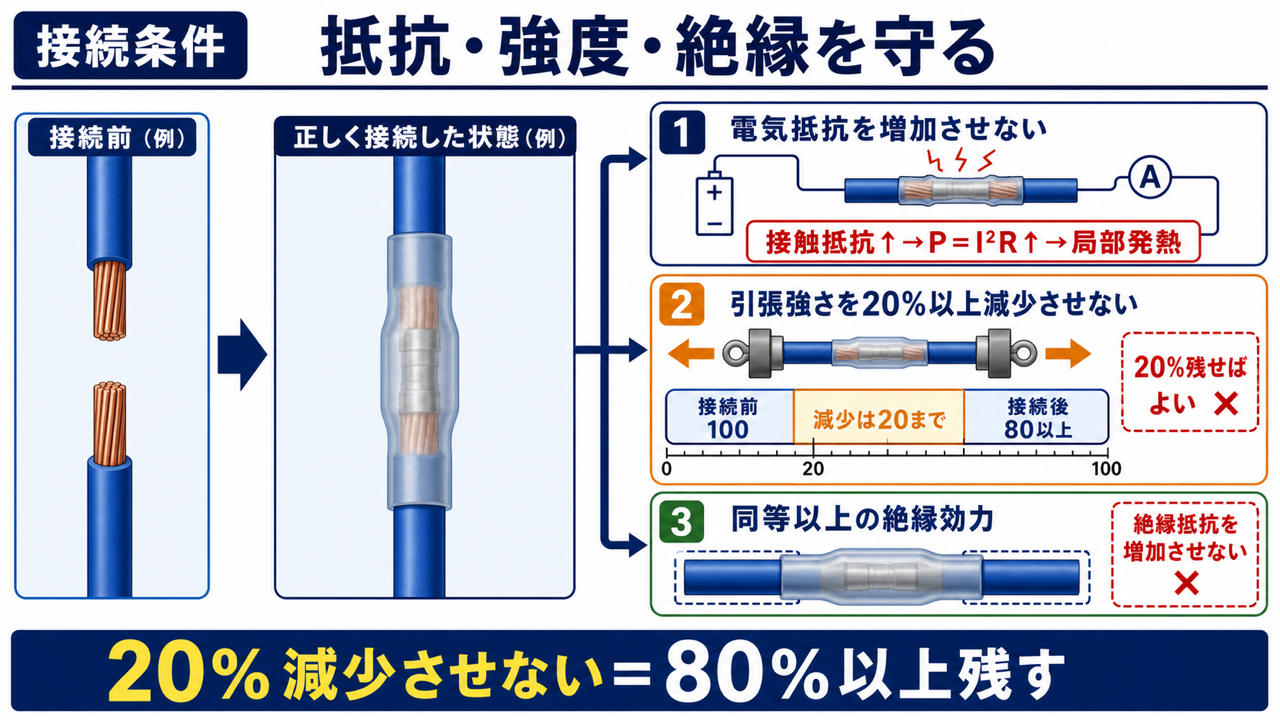

🔗電線接続の三原則

経済産業省の「電気設備の技術基準の解釈」第12条は、電線を接続するときの基本を定めています。

「20％以上減少させない」は、元の引張強さの80％以上を残す意味です。元が100なら接続後80以上であり、20以上あればよいという意味ではありません。

接続抵抗が大きいとジュール熱 P = I²R により接続部が過熱します。電流が同じでも抵抗が２倍なら発熱は２倍です。変色、絶縁劣化、炭化、出火、導通不良につながります。

強欲な青木

20％以上減らさないなら、接続後の強さは元の20％あればよいですか。

減少できる上限が20％です。したがって元の80％以上を残します。

消防設備士

経済産業省の現行「電気設備の技術基準の解釈」第12条は、接続部の電気抵抗を増加させず、電線の引張強さを20％以上減少させないことを定めています。

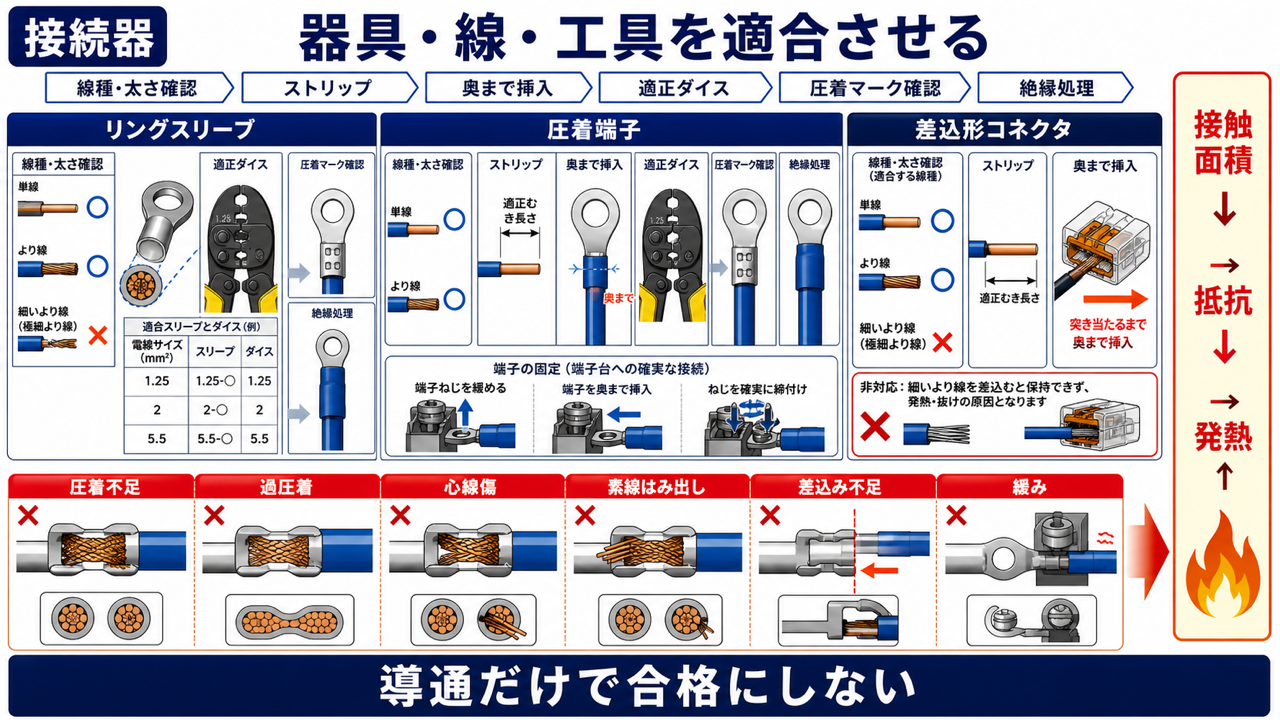

🧲 圧着・接続器・ろう付け

実際の接続では、線種、太さ、本数、端子形状に合う接続器と工具を選びます。

接続部は、電線の絶縁物と同等以上の絶縁効力で被覆します。心線を傷つけたまま締める、ねじりだけで放置する、圧着後に抜ける、通電時に局部発熱する状態は不適合です。

点検では、緩み、変色、焦げ、絶縁物の収縮、異臭を確認し、必要に応じて電圧降下や温度を測定します。通電中の増締めは感電・短絡の危険があるため、停電・検電・安全手順に従います。

強欲な青木

導通していれば、少し緩くても問題ありませんか。

緩い接続は抵抗と発熱を増やします。導通の有無だけでなく、強度、接触抵抗、絶縁まで確認します。

消防設備士

経済産業省の解釈・解説は、接続管、リングスリーブ等による確実な接続と接続部の絶縁効力を接続前と同等以上に保つ考え方を示しています。

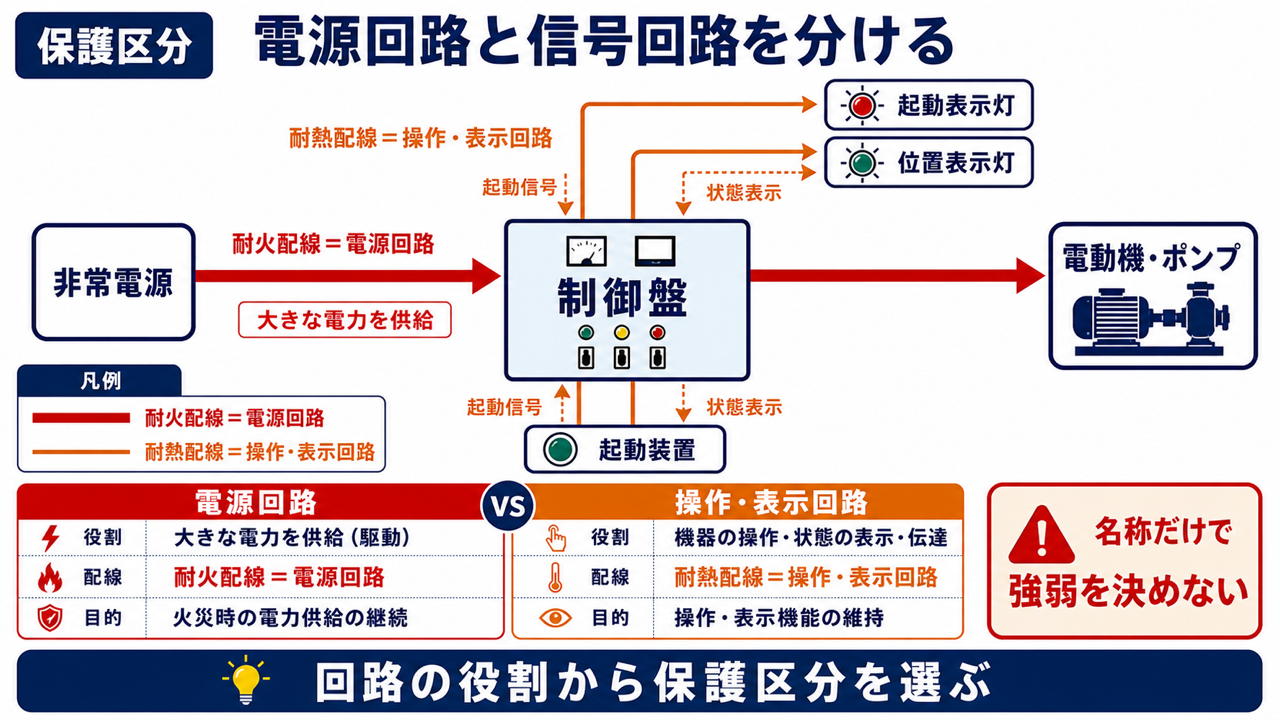

🔥耐火配線と耐熱配線の違い

両者は名前が似ていますが、守る回路と要求性能が違います。

耐火配線の方が名称上「強そう」だから、すべての回路を耐火配線と丸暗記するのではありません。設備ごとの系統図で、どの区間が電源回路で、どの区間が操作・表示回路かを追います。

消防庁の点検要領では、電源回路は耐火配線、電源回路以外の操作回路、警報回路、表示灯回路等は耐火配線又は耐熱配線として保護状態を点検します。

強欲な青木

耐熱配線は、耐火配線より温度に強い配線ですか。

名前だけで強弱を決めません。耐火配線は主に電源回路、耐熱配線は主に操作・表示・警報回路へ使い、試験条件も異なります。

消防設備士

消防法施行規則第12条と消防庁の配線点検要領は、電源回路とそれ以外の回路を区別し、耐火・耐熱保護の範囲を設備別系統図で示しています。

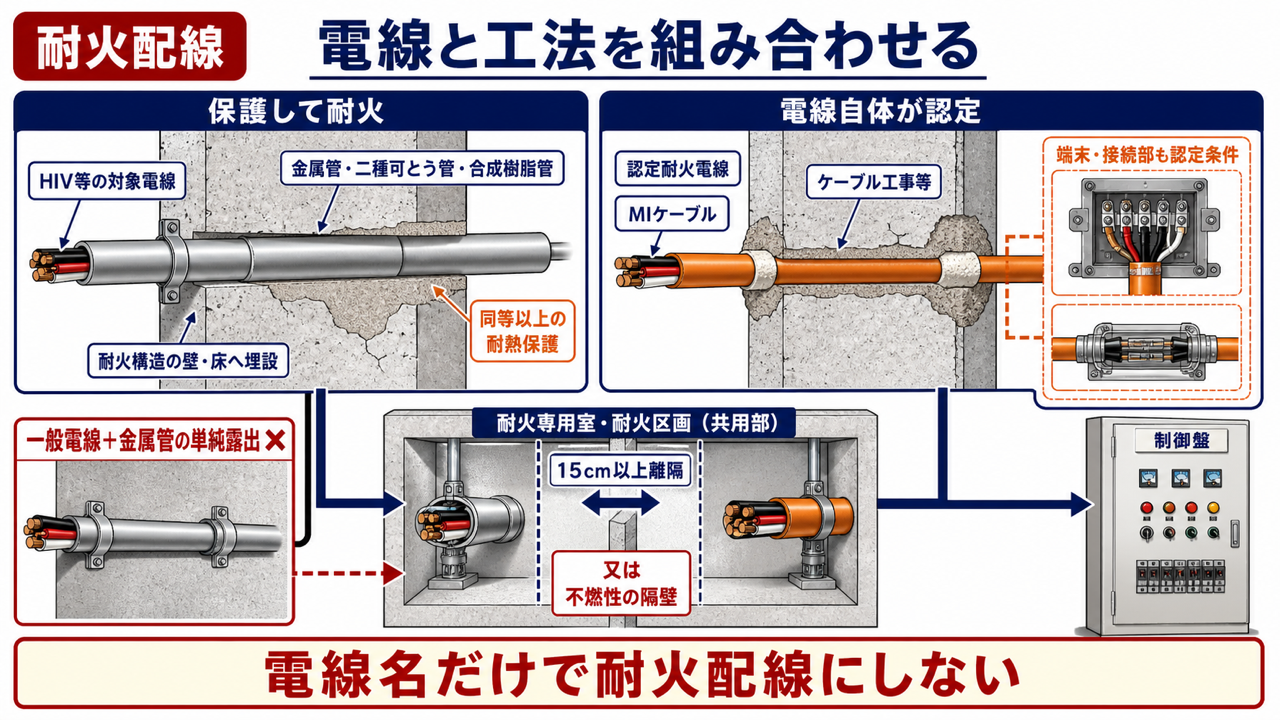

🧱耐火配線の工事方法

消防庁点検要領の第26-２表は、耐火配線を大きく二つの方法に分けています。

一般の対象電線を耐火保護する方法

600V二種ビニル絶縁電線、四ふっ化エチレン絶縁電線、シリコンゴム絶縁電線、ポリエチレン絶縁電線、アルミ被ケーブル、CDケーブル等を、次のいずれかで保護します。

他の配線と同じ区画へ敷設する場合は、15cm以上離すか、不燃性の隔壁を設ける条件があります。

認定された耐火電線・MIケーブルを使う方法

耐火電線又はMIケーブルは、ケーブル工事等で施工できます。露出できるか、金属管・ダクトへ収められるかは、認定された使用条件を確認します。端末・接続部にも所定の耐火処理が必要です。

強欲な青木

HIVを金属管に入れれば、壁面へ露出しても自動的に耐火配線ですか。

一般電線は、管へ収めるだけでなく耐火構造への埋設等が必要です。露出できる耐火電線・MIケーブルとは扱いが異なります。

消防設備士

消防庁点検要領第26-２表は、耐火配線に使用できる電線と管へ収めて耐火構造へ埋設する工法、耐火電線・MIケーブルのケーブル工事等を区分しています。

🛡耐熱配線の工事方法

耐熱配線では、600V二種ビニル絶縁電線、四ふっ化エチレン絶縁電線、ポリエチレン絶縁電線、アルミ被ケーブル等を、次の工事方法で敷設できます。

したがって、アルミ被ケーブルを金属管工事で敷設する方法は、耐熱保護範囲に認められます。一方、600Vビニル絶縁電線（IV）と600V二種ビニル絶縁電線（HIV）は別物です。耐熱保護に用いる代表はHIV又は同等以上の耐熱性を有する電線です。

また、通常の対象電線を単に露出するだけでは足りません。露出配線で使える耐熱電線・耐火電線・MIケーブル等は、その認定・工事方法に従います。

強欲な青木

IVとHIVは、どちらも600Vだから同じですか。

耐熱性が違います。耐熱保護範囲ではHIV又は同等以上の耐熱性を有する電線を選び、所定の工事方法で施工します。

消防設備士

消防庁点検要領は、耐熱配線の対象電線と金属管・可とう管・金属ダクト・不燃ダクト内ケーブル工事を表で対応させています。

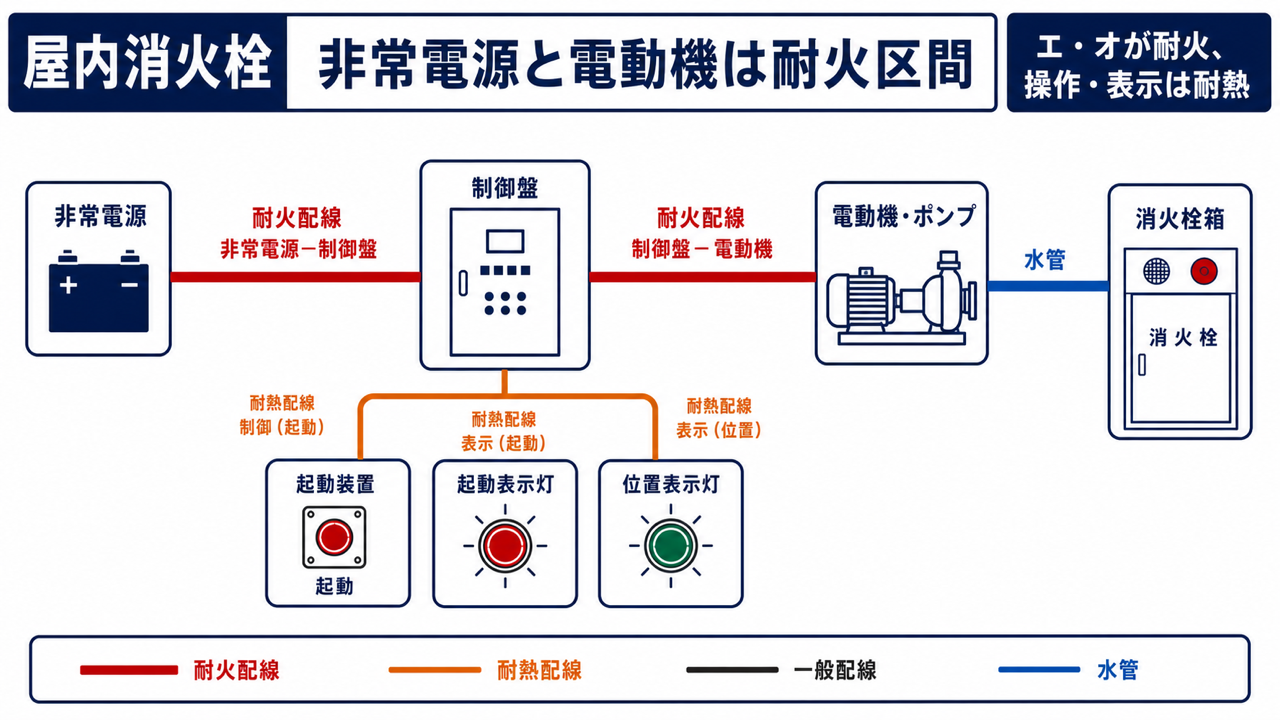

🧭屋内消火栓設備の耐火・耐熱範囲

屋内消火栓設備の系統を、非常電源から負荷側へ追います。

過去問の選択肢では、耐火配線の組合せは「制御盤と非常電源」「制御盤と電動機」です。

図では、耐火配線を太い実線、耐熱配線を斜線等で示すことがあります。線種の凡例を見ずに、見た目の太さだけで判断しないでください。

強欲な青木

起動表示灯は火災中も必要なので、電動機と同じ耐火配線ですか。

表示・操作回路は耐熱配線の範囲です。非常電源から制御盤、制御盤から電動機が耐火配線です。

消防設備士

消防庁点検要領「第26 配線」の屋内消火栓設備系統図は、非常電源―制御盤―電動機の耐火区間と起動・表示回路の耐熱区間を区別しています。

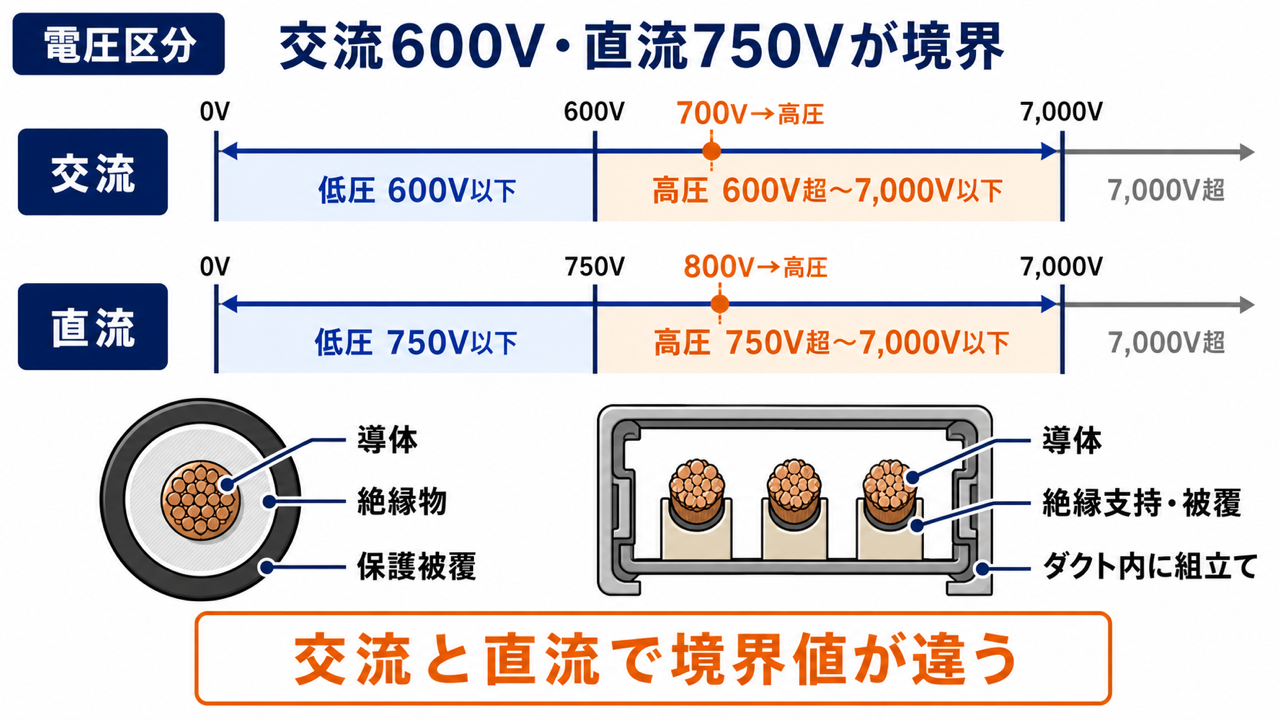

📚ケーブル・バスダクトと電圧区分

耐火電線の基準は、用語を次のように定義しています。

したがって、交流700Vは600Vを超えるため高圧です。直流800Vも750Vを超えるため高圧です。

「600Vケーブル」という製品呼称と電路の使用電圧区分を混同しないようにします。問題文が交流か直流か、境界値を超えるかを確認します。

強欲な青木

交流700Vは1,000V未満なので低圧ですか。

この基準では交流600Vを超えると高圧です。交流700Vは高圧ケーブルの区分です。

消防設備士

強欲な青木

バスダクトは、ケーブルをただ箱に通したものですか。

導体を絶縁物で支持又は被覆し、ダクトに入れて組み立てた電路です。ケーブルの定義とは分けます。

消防設備士

消防庁告示第10号「耐火電線の基準」は、ケーブル、低圧・高圧ケーブル及びバスダクトを定義しています。

同告示は、低圧を直流750V以下・交流600V以下、高圧をそれぞれの上限超から7,000V以下として区分しています。

⚠よく出る注意ポイント

✍過去問ベースの類題で確認しよう

※以下は、原題の論点・条件・正答を維持しつつ、表・図・文章を学習用に再構成した類題です。原題の問題文・図版そのものではありません。

この単元の収録類題は、全部で５問です。

まとめ

配線問題は、電線名だけで解かず、「回路の役割」「電線の種類」「工事方法」「保護範囲」の４点を順に照合すると安定します。

➡次に進みましょう

強欲な青木

次はどこへ進めばいいですか？

電気・配線の３/４講義が終了です。次は「絶縁抵抗試験と電気系統の点検」を学習します。
