step
１300V以下で対地電圧150V以下：0.1MΩ以上

step
２300V以下で対地電圧150V超300V以下：0.2MΩ以上

step
３300Vを超える低圧電路：0.4MΩ以上

測定作業では、停電、検電、電子機器等の切離し、測定、残留電荷の放電、復旧確認を一つの流れとして扱います。

強欲な青木

200V回路なら、必ず0.2MΩ以上ですか。

必ずではありません。300V以下の電路は、使用電圧ではなく対地電圧が150V以下かどうかでもう一段分けます。

消防設備士

現在地：電気・配線４（４/４）｜この講義３問・単元全18問

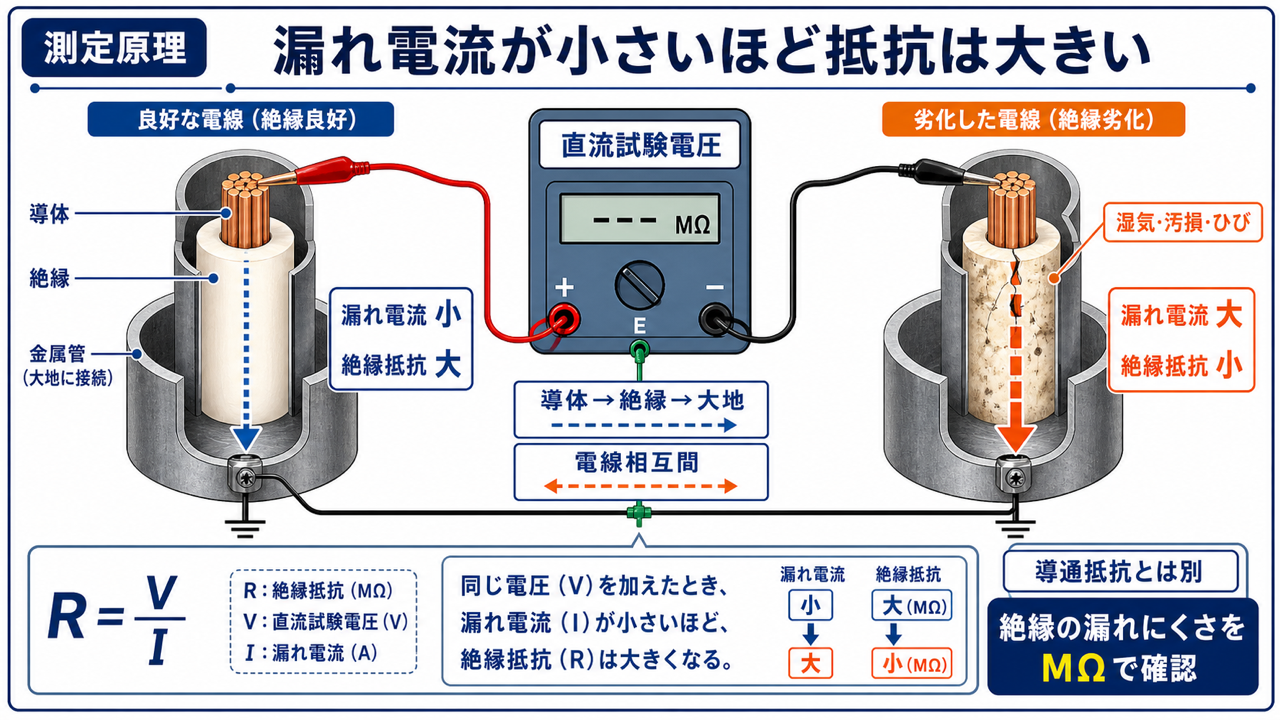

⚡絶縁抵抗は何を測るのか

正常な電路では、導体から大地や別の導体へ流れる漏れ電流が十分に小さく保たれます。絶縁抵抗計は直流試験電圧を印加し、そのとき流れる電流から抵抗を求めます。

R = V / I

同じ試験電圧なら、漏れ電流が小さいほど絶縁抵抗は大きくなります。したがって、絶縁抵抗は原則として「大きいほど絶縁状態がよい」と読みます。ただし、測定電圧、回路構成、電子部品、温湿度が異なる測定値を単純比較してはいけません。

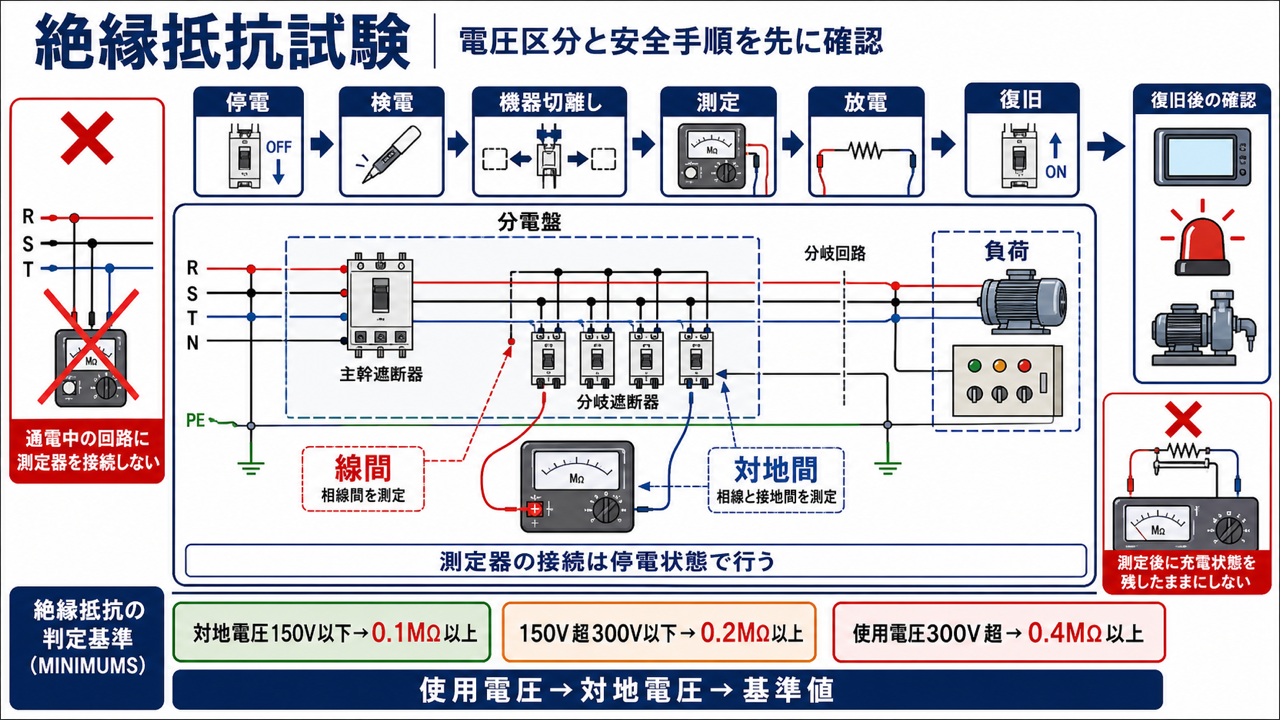

低圧電路では、開閉器又は過電流遮断器で区切ることのできる電路ごとに、電線相互間及び電路と大地との間を確認します。消防設備の点検でも、電源を遮断し、分岐回路を区分して測定することが基本です。

強欲な青木

普通のテスターで導通を見れば、絶縁も確認できますか。

導通試験と絶縁抵抗試験は目的も試験電圧も違います。絶縁抵抗計を使い、対象回路に適した電圧で測ります。

消防設備士

電気設備に関する技術基準を定める省令第58条は、開閉器又は過電流遮断器で区切ることのできる電路ごとに、電線相互間及び電路と大地との間の絶縁抵抗を定めています。

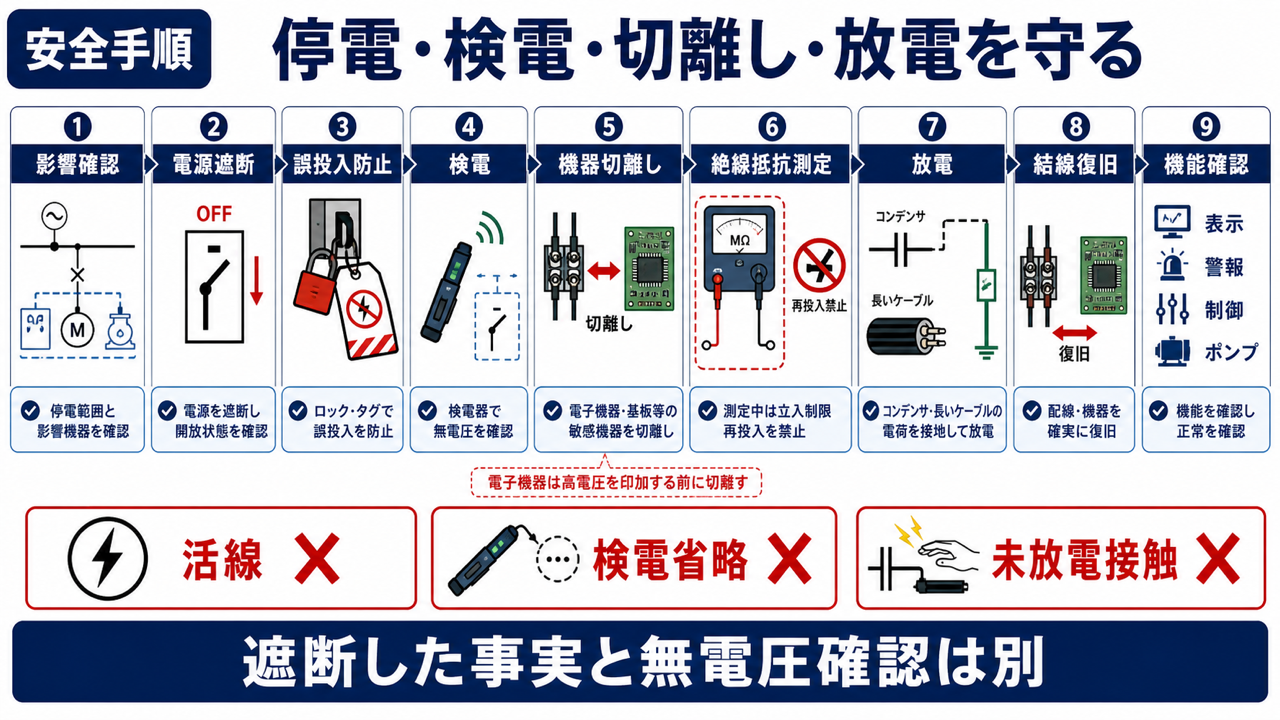

🧤 測定前後の安全手順

絶縁抵抗計は回路へ試験電圧を加えます。活線のまま測るものではありません。消防庁の点検要領は、電源を確実に遮断し、検電器等で完全に電源が遮断されていることを確認してから測定するよう示しています。

安全手順は次の順に整理します。

コンデンサや長いケーブルは電荷を蓄えることがあります。測定直後に端子へ触れず、測定器の放電機能又は定められた方法で十分に放電します。

強欲な青木

主幹を切ったら、すぐ測定棒を当ててよいですか。

遮断だけでは不十分です。検電で無電圧を確認し、損傷のおそれがある電子機器を切り離してから測ります。

消防設備士

消防庁の「第26 配線」点検要領は、電源を確実に遮断し、検電器等で完全な遮断を確認して絶縁抵抗を測定する手順を示しています。

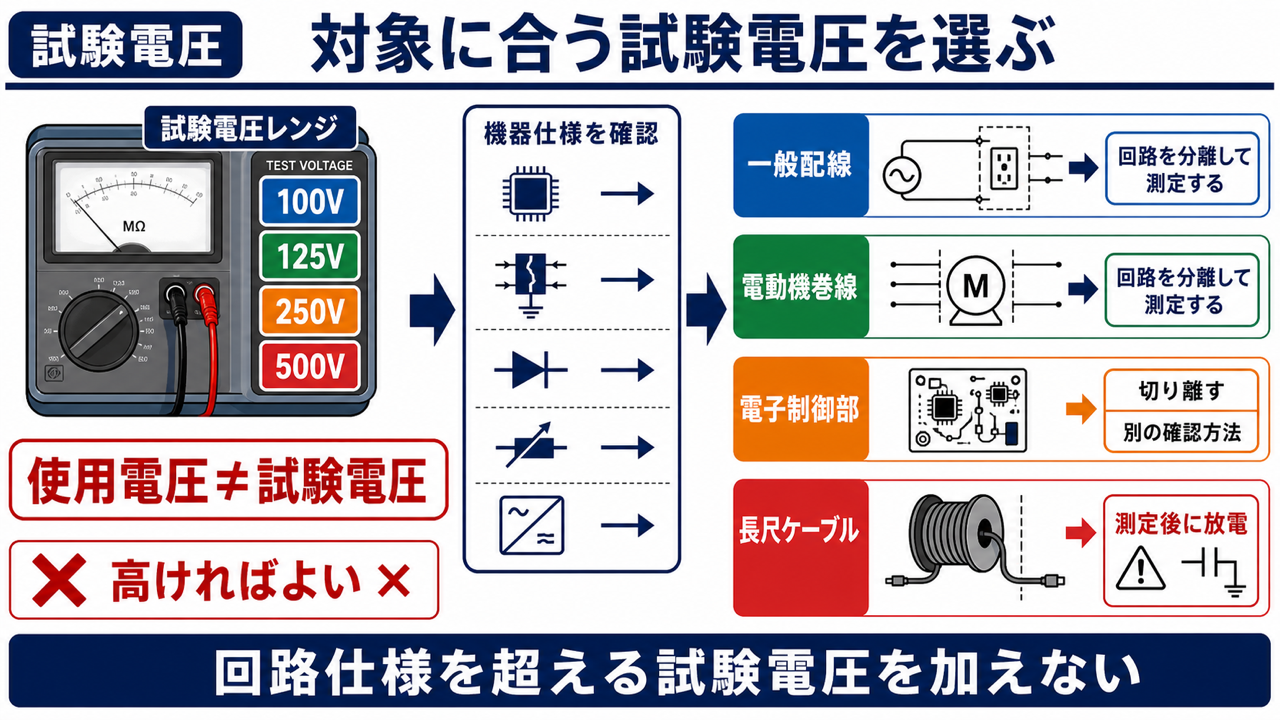

🎚️ 試験電圧と機器の切離し

消防庁の点検要領は、低圧回路用の絶縁抵抗計として100V、125V、250V、500Vの区分を挙げています。どの回路にも一律500Vを加えるのではなく、設備・機器の仕様と点検要領に合う測定電圧を選びます。

電子回路、避雷素子、半導体、調整装置、表示器、インバータ等を接続したままでは、測定器の試験電圧が機器へ加わり、誤測定や損傷の原因になります。点検要領に「半導体、調整装置等の絶縁抵抗測定ができないものは除く」とある場合も、単に試験を省略する意味ではありません。対象を切り分け、機器の取扱説明書や別の確認方法に従います。

強欲な青木

高い電圧で測るほど、厳しくて正確ですよね。

高ければよいわけではありません。回路仕様を超える試験電圧は電子部品を損傷させます。対象に適したレンジを選びます。

消防設備士

消防庁の配線点検要領は、低圧回路用として100V、125V、250V、500Vの絶縁抵抗計を示し、半導体・調整装置等の測定できない部分を除外しています。

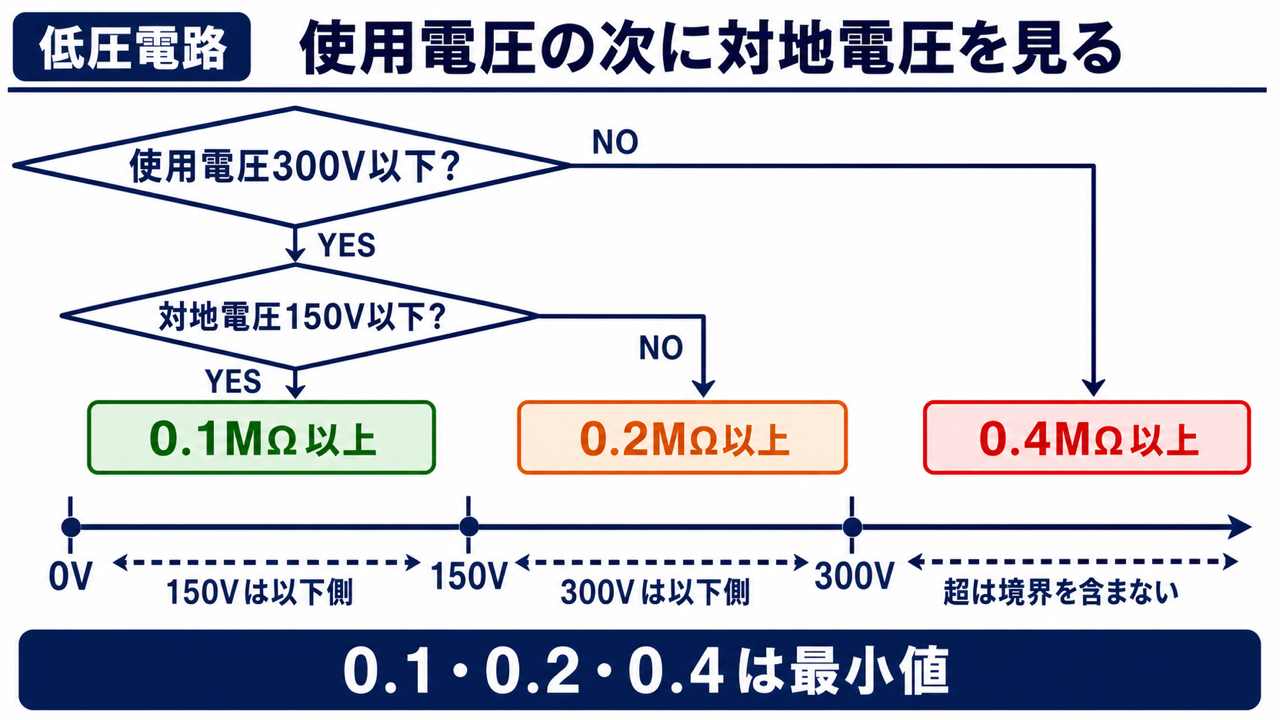

📏低圧電路の0.1・0.2・0.4MΩ

試験で最も重要な表です。

0.1、0.2、0.4は最小値です。「0.2MΩ以下」ではなく「0.2MΩ以上」が合格です。また、300V以下の二行は使用電圧だけで選べません。対地電圧を確認して分岐します。

問題文が「対地電圧150Vを超え300V以下」と直接示すなら0.2MΩです。使用電圧が400Vなら300Vを超えるため0.4MΩです。

強欲な青木

300Vちょうどは0.4MΩですか。

300Vは「300V以下」に入ります。その上で対地電圧を確認し、0.1又は0.2MΩを選びます。

消防設備士

電気設備に関する技術基準を定める省令第58条及び消防庁点検要領の絶縁抵抗値表は、低圧電路を0.1・0.2・0.4MΩ以上の三段階に区分しています。

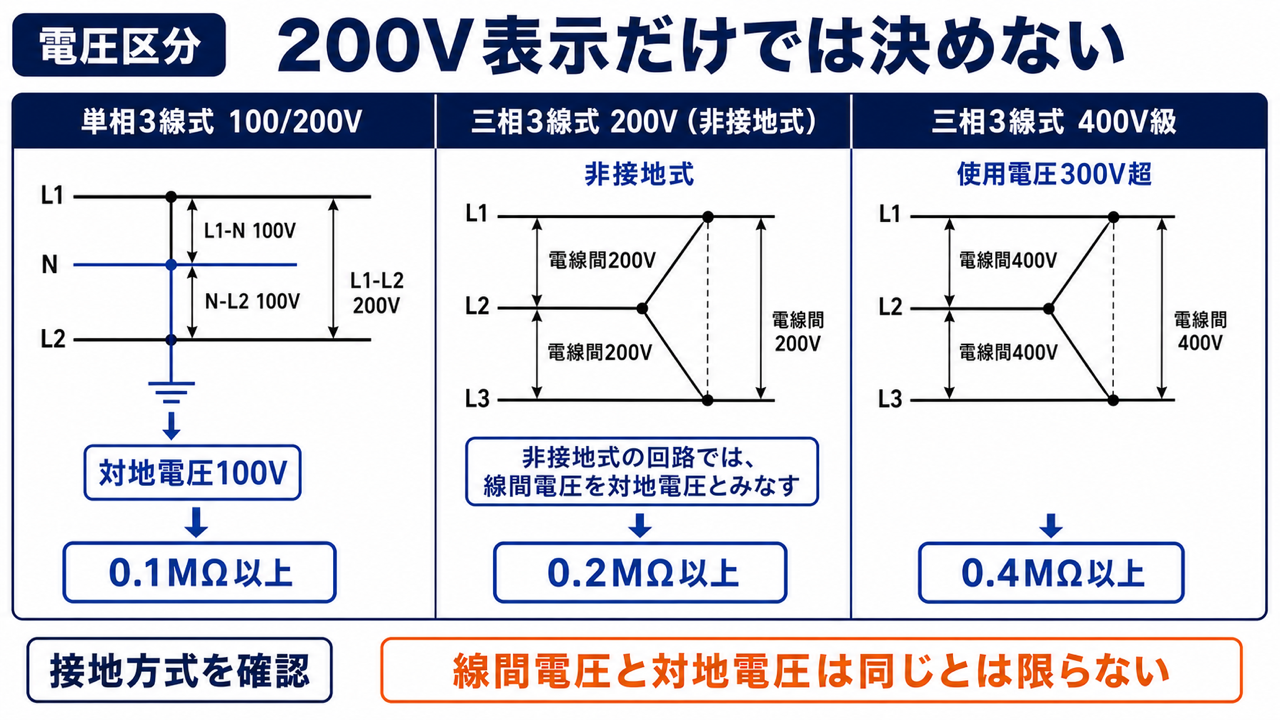

🔀使用電圧と対地電圧を分ける

使用電圧と対地電圧は同じとは限りません。

単相３線式100/200V

中性線を接地した単相３線式では、外線相互間は200V、各外線と接地された中性線の間は100Vです。したがって200V負荷を含む回路でも、対地電圧は100Vとして0.1MΩ以上の区分になる場合があります。

三相３線式200V

非接地式電路では、省令の定義上、対地電圧を電線間の電圧として扱うため200Vとなり、0.2MΩ以上の区分です。接地方式が指定されている場合は、その条件に従って判定します。

三相400V級

使用電圧が300Vを超える低圧電路なので、0.4MΩ以上です。400Vという数字を対地電圧150Vの分岐へ持ち込む必要はありません。

強欲な青木

単相200V機器があるなら、対地電圧も200Vですよね。

中性線接地の単相３線式では、外線間200Vでも外線―大地間は100Vです。回路方式と接地点を見ます。

消防設備士

省令第58条の表は、接地式電路では電線と大地との間、非接地式電路では電線間の電圧を対地電圧として扱う旨を定義しています。

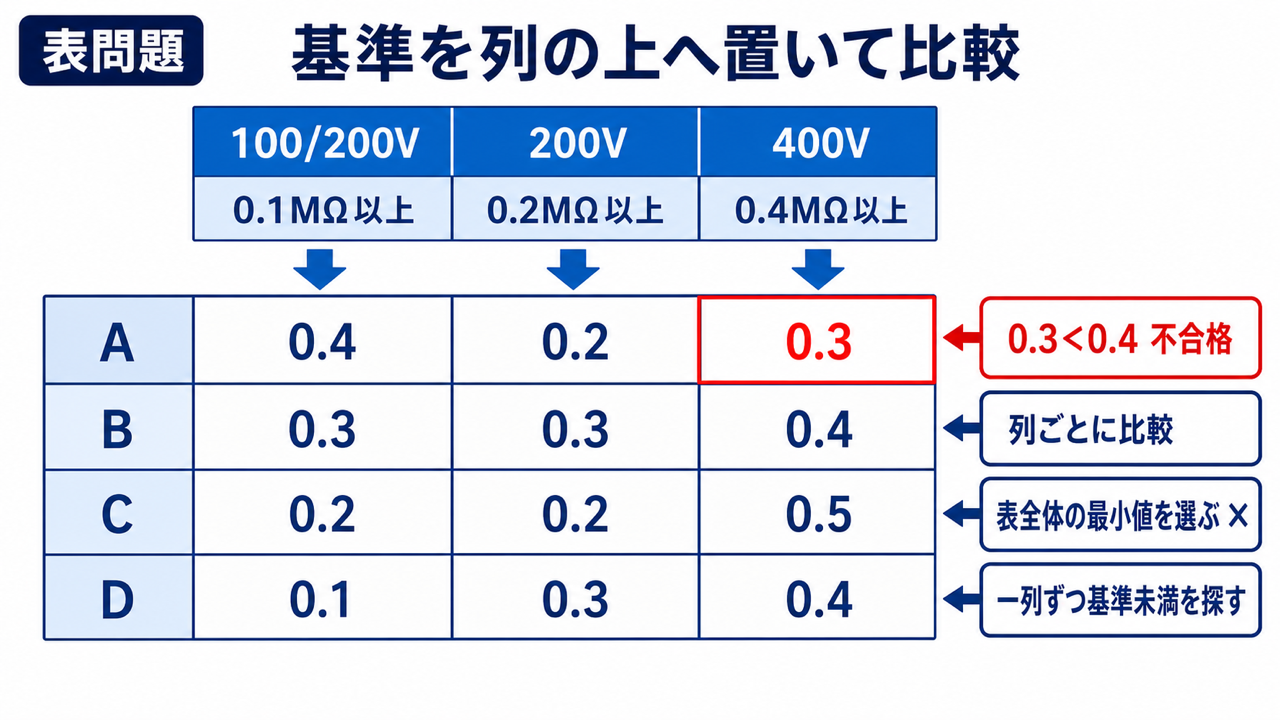

🧮工場の測定表を判定する手順

複数の工場・回路の測定値から不適合を探す問題は、次の手順で解きます。

例えば、単相３線式100/200Vを0.1MΩ、三相３線式200Vを0.2MΩ、三相400Vを0.4MΩとする設問なら、判定用の基準行は 0.1｜0.2｜0.4 です。

数値が最も小さい行を選ぶ問題ではありません。それぞれの列に異なる最低値を当てます。

強欲な青木

表の中で一番小さい0.1MΩがある行が不適合ですか。

0.1MΩが基準の列なら合格です。各列の基準と比較し、基準未満だけを探します。

消防設備士

消防庁の配線点検要領は、低圧分岐回路の対地間及び線間を測定し、電圧区分に応じた表の値以上であることを判定条件としています。

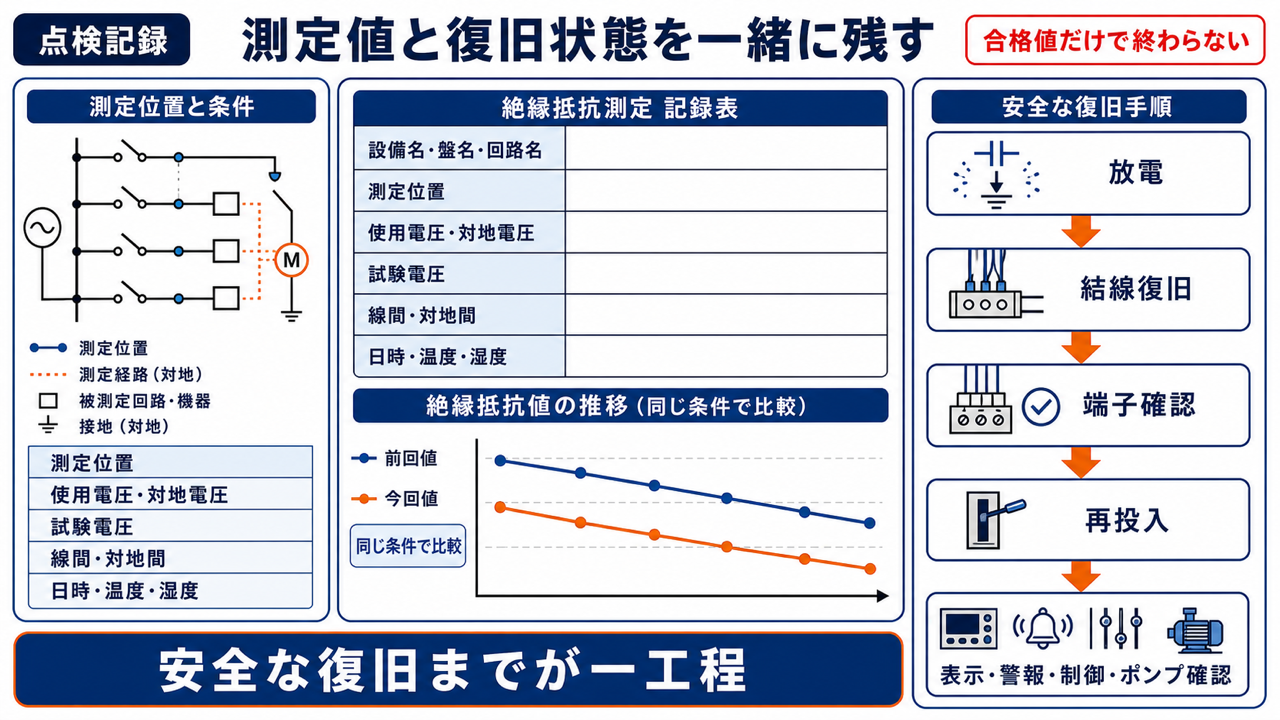

📝点検記録と復旧確認

測定値だけでは再現性が不足します。少なくとも次を記録します。

絶縁抵抗は温湿度、汚損、水分、配線長に影響されます。基準をわずかに上回ったから終わりではなく、前回値との傾向も確認します。ただし、試験電圧や切離し範囲が違う測定値を同列に比較しないようにします。

復旧時は、外した線の戻し忘れ、端子の緩み、遮断器の投入順序、表示・警報・ポンプ制御の正常性まで確認します。測定して合格でも、復旧不良で設備を停止させては点検になりません。

強欲な青木

基準以上なら、前回値が大きく下がっていても合格だけ書けばよいですか。

判定値と傾向は別に残します。同じ条件で低下が続くなら、汚損・湿気・損傷を調べる手がかりになります。

消防設備士

強欲な青木

測定が終わったら、線を戻して遮断器を入れれば完了ですね。

放電、結線復旧、端子確認、再投入後の表示・警報・制御まで確認して完了です。

消防設備士

消防庁の点検要領は、測定位置、測定方法、判定値を示し、他法令による点検値を用いる場合も測定値の記録を前提としています。

令和７年10月３日付け消防予第410号による点検要領改正後も「第26 配線」は一覧に維持され、絶縁抵抗値の区分は現行の点検体系に引き継がれています。

⚠よく出る注意ポイント

✍過去問ベースの類題で確認しよう

※以下は、原題の論点・条件・正答を維持しつつ、表・図・文章を学習用に再構成した類題です。原題の問題文・図版そのものではありません。

この単元の収録類題は、全部で３問です。

まとめ

絶縁抵抗の問題は、数値の暗記より判定順が大切です。「使用電圧300V以下か」「対地電圧150V以下か」「測定値は基準以上か」の三段階で処理してください。

➡次に進みましょう

強欲な青木

次はどこへ進めばいいですか？

電気・配線の全４講義・18問はここで終了です。次は「規格」へ進みます。
