圧力・流量・仕事率の基礎は、先に機械に関する基礎知識の無料講義で確認できます。この講義では計算原理を繰り返さず、製図問題の条件を拾い、水源・吐出量・摩擦損失・全揚程・性能曲線を一連で解く演習に絞ります。各計算の構造的な意味は構造・機能③で扱います。
屋内消火栓の計算は、１号か２号かを決めれば骨格が定まります。水源、ポンプ吐出量、摩擦損失、実揚程、放水に必要な圧力水頭を一つずつ積み上げます。
種類を決め、同時使用個数nを決めてから計算する。
これから覚える７つ
- １号・２号の基本値
- 全揚程を４つに分ける
- 代表問の計算一覧
- 性能曲線まで判定する
- １号と２号を設備で見分ける
- 管径別に摩擦損失を分ける
- よくある誤り
現在地：実技（製図・甲種のみ）３（３/６）
問題の掲載方針
この記事の確認問題は、過去問ベースの類題です。原題の論点・条件・正答を維持しつつ、文章・表・図を学習用に再構成しており、原題の問題文・図版そのものではありません。
最新ver.の過去問情報は、青木マーケ(株)ショップの消防設備士「過去問テスト」で毎年更新しています。
併せて、ご参照ください。

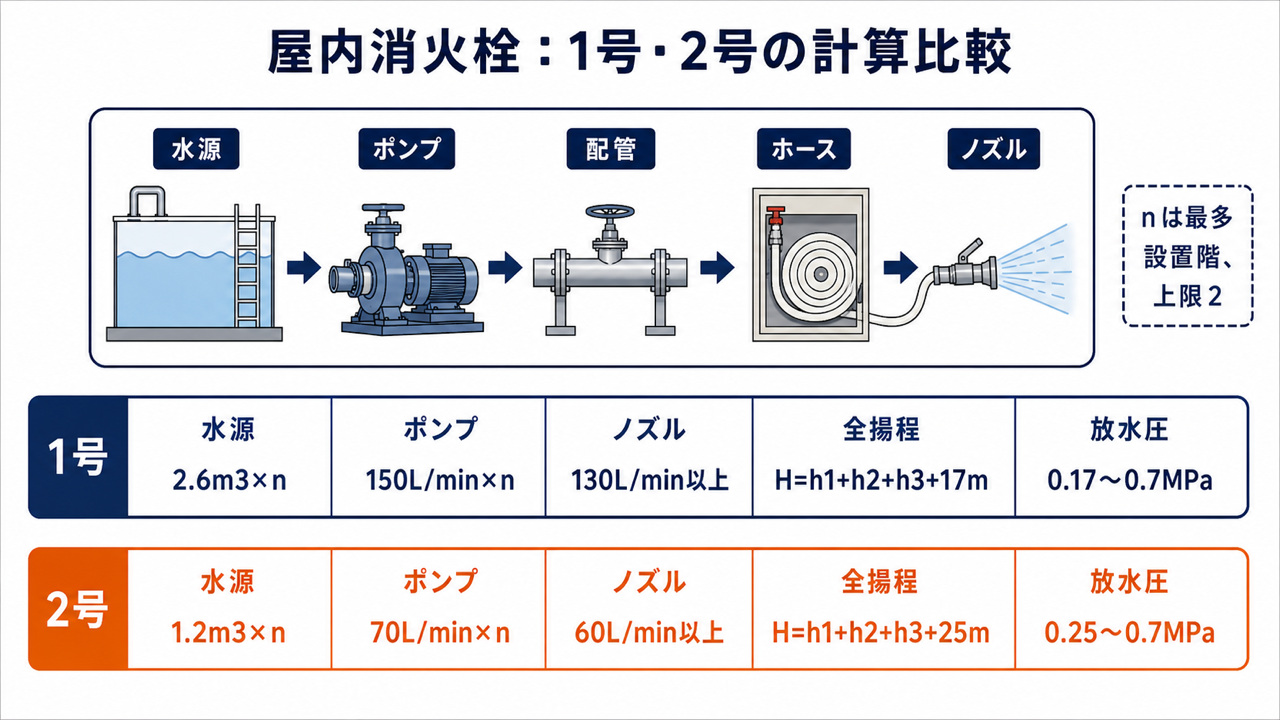

🔢１号・２号の基本値
| 項目 | １号消火栓 | ２号消火栓 |
|---|---|---|
| 水源水量 | 2.6m3 × n |
1.2m3 × n |
| ポンプ吐出量 | 150L/min × n |
70L/min × n |
| 全揚程 | H=h1+h2+h3+17m |
H=h1+h2+h3+25m |
| ノズル放水量 | 130L/min以上 | 60L/min以上 |
| ノズル放水圧力 | 0.17MPa以上0.7MPa以下 | 0.25MPa以上0.7MPa以下 |
nは設置個数が最も多い階の個数で、２を超える場合は２です。

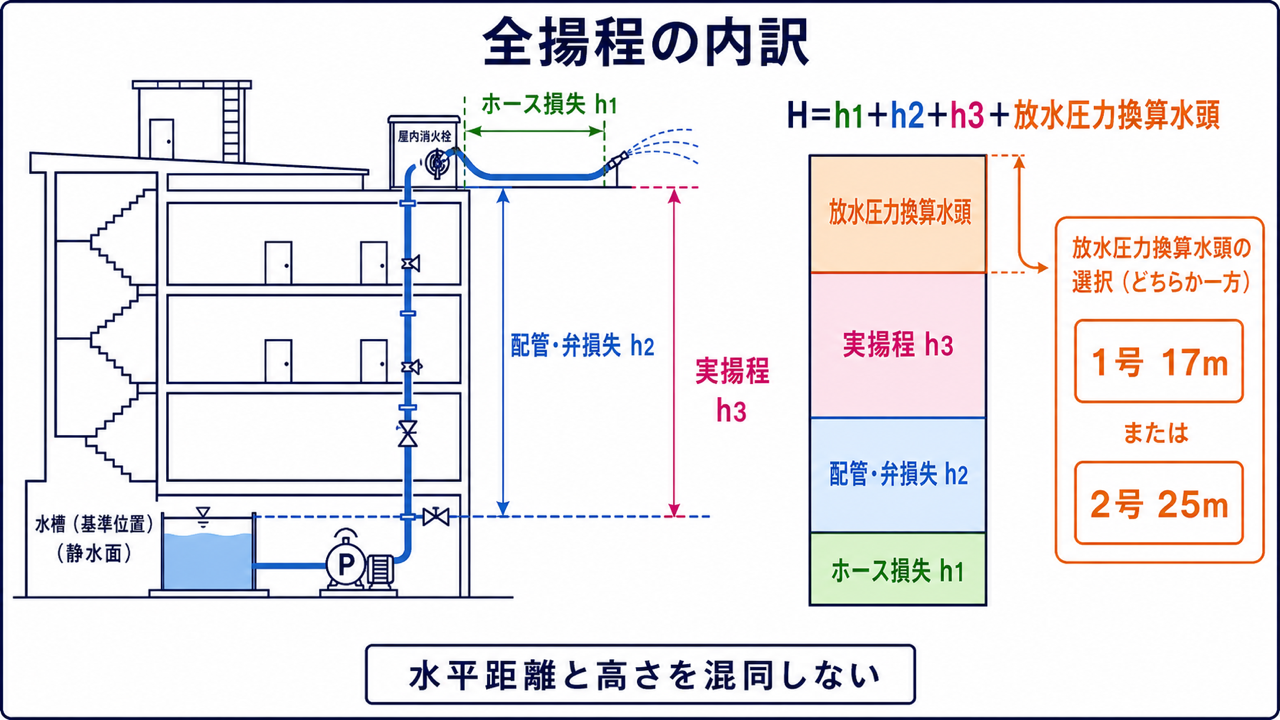

📐全揚程を４つに分ける
H = h1 + h2 + h3 + 放水圧力換算水頭
h1：消防用ホースの摩擦損失水頭h2：配管・継手・弁の摩擦損失水頭h3：吸水基準位置から最遠・最高位の開閉弁までの落差- 定数：１号17m、２号25m
最遠と最高が別の消火栓なら、計算対象は設備条件に従って最も不利な系統を選びます。高さは階数だけでなく、吸水基準位置、階高、消火栓箱の高さを漏れなく足します。
🧭代表問の計算一覧
| 問題 | 種類 | 水源 | 吐出量 | 全揚程 |
|---|---|---|---|---|
| 性能曲線判定例 | １号 | 5.2m３ | 300L/min | 39m |
| 設備判別例A | １号 | 2.6m３ | 条件による | 47m |
| 設備判別例B | ２号 | 2.4m３ | 条件による | 63m |
| 実揚程20mの２号 | ２号 | 2.4m３ | 140L/min | 65m |
| 工場の１号 | １号 | 5.2m３ | 300L/min | 60m |
| 実揚程26mの２号 | ２号 | 2.4m３ | 140L/min | 71m |
| １号・２号を選ぶ例 | １号／２号 | 5.2／2.4m３ | 300／140L/min | 49／68m |
| 倉庫の１号 | １号 | 5.2m３ | 300L/min | 51m |
| 管径別摩擦損失の例 | １号 | 条件による | 条件による | 35.7m |

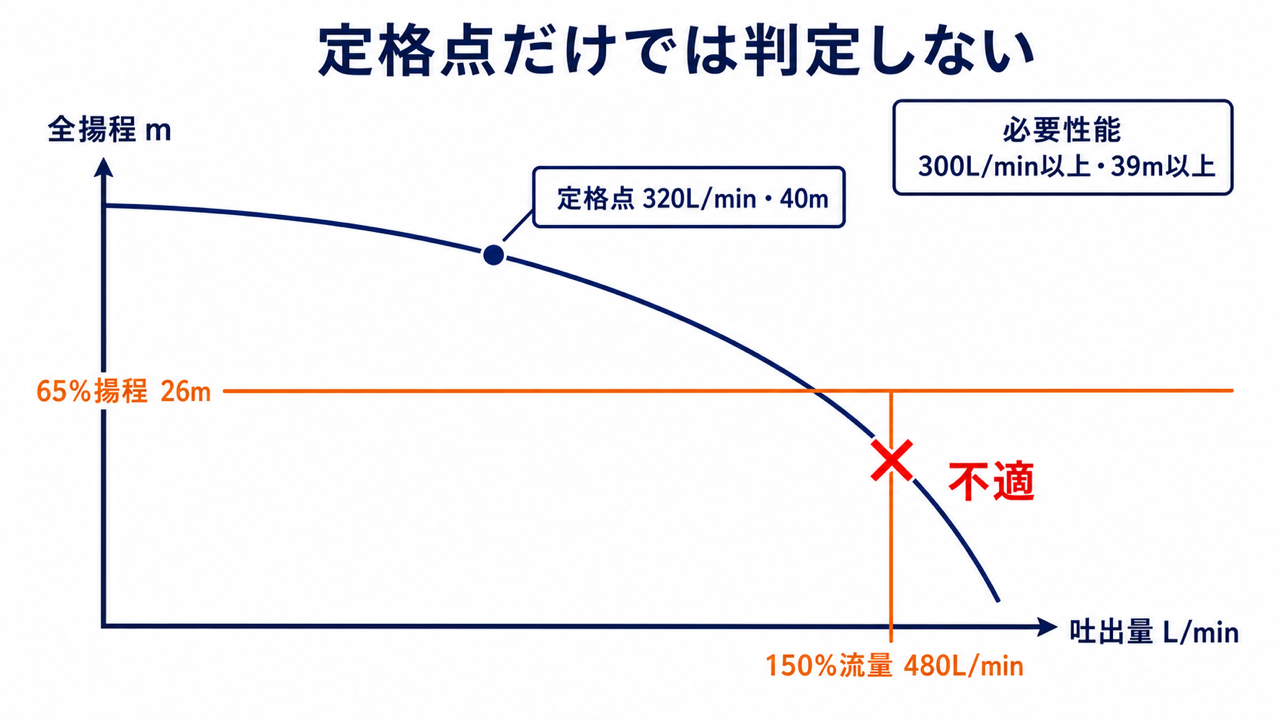

📈 性能曲線まで判定する
h3 = 1 + 3.5×3 + 2.5 + 2 = 16m
H = 4 + 2 + 16 + 17 = 39m
必要吐出量は150×2=300L/min以上です。提示ポンプは定格320L/min・40mでも、定格流量の150%である480L/min時に、定格全揚程の65%である26m以上を満たさないため不適です。
定格点だけを見て「320>300、40>39だから適」と判定しないことが重要です。
🏷１号と２号を設備で見分ける
- Aは独立した起動スイッチを備えるため１号
- Bは開閉弁等にリミットスイッチを内蔵するため２号
- A：
H=12.5+17.5+17=47m、水源2.6m３ - B：
H=20.5+17.5+25=63m、水源2.4m３
名称のラベルがなくても、起動方法とホース操作から種類を判別します。

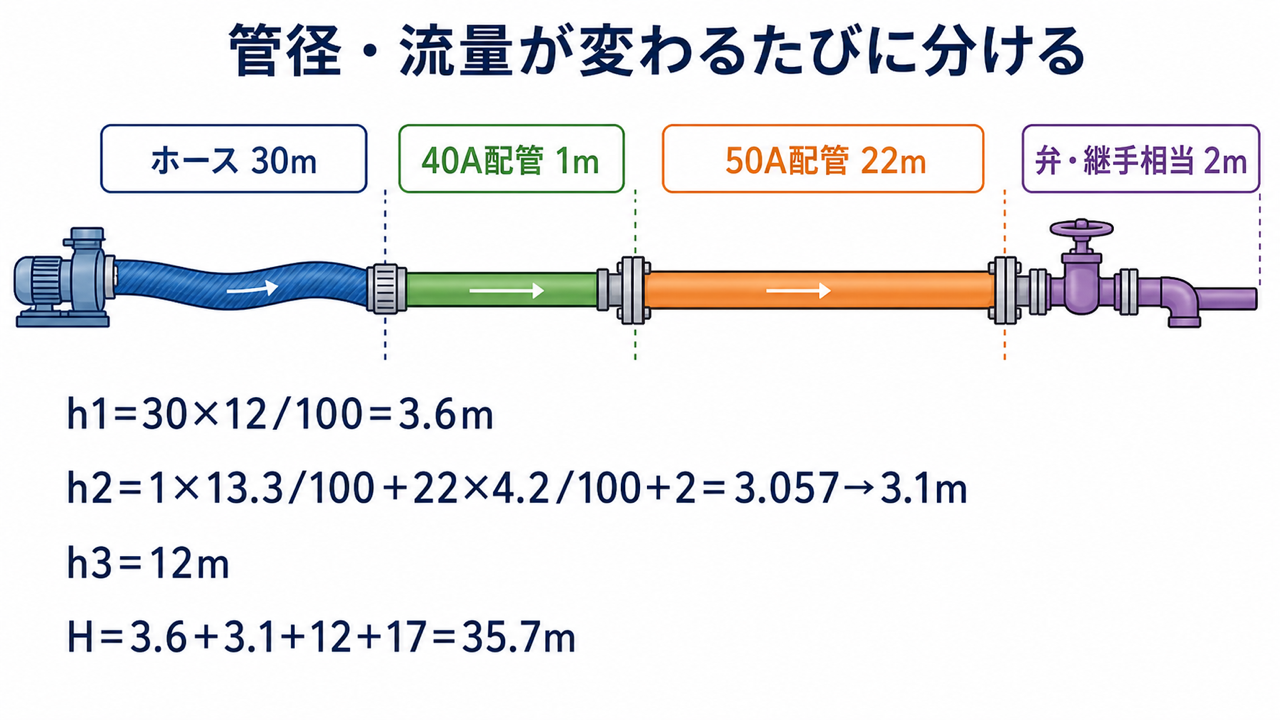

🧾 管径別に摩擦損失を分ける
ホースは30m×12m/100m=3.6mです。
配管は40A・１mと50A・22mを分けます。
h2 = 1×13.3/100 + 22×4.2/100 + 2 = 3.057m → 3.1m
h3 = 1 + 9 + 2 = 12m
H = 3.6 + 3.1 + 12 + 17 = 35.7m
流量または管径が変わるたびに区間を分け、指定された段階まで丸めません。
⚠よくある誤り
- １号の130L/minとポンプ150L/minを入れ替える
- ２号の60L/minとポンプ70L/minを入れ替える
- 最多設置階の個数をそのまま使い、上限２を忘れる
- h３にホース長や水平配管長を重ねて足す
- １号へ25m、２号へ17mを使う
- MPaとm、L/minとm３を混在させる
- 性能曲線を定格点だけで判定する
解答の型
- 消火栓の種類とnを宣言する
- 水源水量を求める
- ポンプ吐出量を求める
- h１、h２、h３を別式で出す
- 17mまたは25mを足してHを求める
- 性能曲線や放水圧条件があれば最後に判定する
✍過去問ベースの類題で確認しよう
※以下は、原題の論点・条件・正答を維持しつつ、表・図・文章を学習用に再構成した類題です。原題の問題文・図版そのものではありません。
１号消火栓の代表問で、ホース損失４m、配管等損失２m、実揚程16m、計算個数２個です。必要全揚程と吐出量を求め、定格320L/min・40mのポンプが150%流量480L/min時に26m未満となる場合の適否を答えてください。
独立した起動スイッチを持つAと開閉弁等にリミットスイッチを内蔵するBについて、消火栓の種類、水源水量、全揚程をそれぞれ答えてください。
本文U07の２号消火栓について、水源水量、ポンプ吐出量、実揚程h３、全揚程Hを答えてください。
本文U08の工場に設ける１号消火栓について、水源水量、ポンプ吐出量、全揚程、必要な放水圧力範囲を答えてください。
本文U10の２号消火栓について、水源水量、ポンプ吐出量、実揚程h３、全揚程Hを答えてください。
本文U11について、１号を選んだ場合と２号を選んだ場合の水源水量、ポンプ吐出量、全揚程をそれぞれ答えてください。
本文U12の倉庫に設ける１号消火栓について、水源水量、ポンプ吐出量、実揚程h３、全揚程Hを答えてください。提示された摩擦損失は４mと４mです。
１号消火栓で、ホース30mの損失率12m/100m、40A・１mの損失率13.3m/100m、50A・22mの損失率4.2m/100m、弁継手相当２m、実揚程12mです。h１、h２、Hを求めてください。
