製図は、絵の上手さではなく「水と信号が正しい順序で通るか」を採点される問題です。最初に凡例を読み、水の経路、作動信号、弁の状態、計算の基準点を別々に追います。

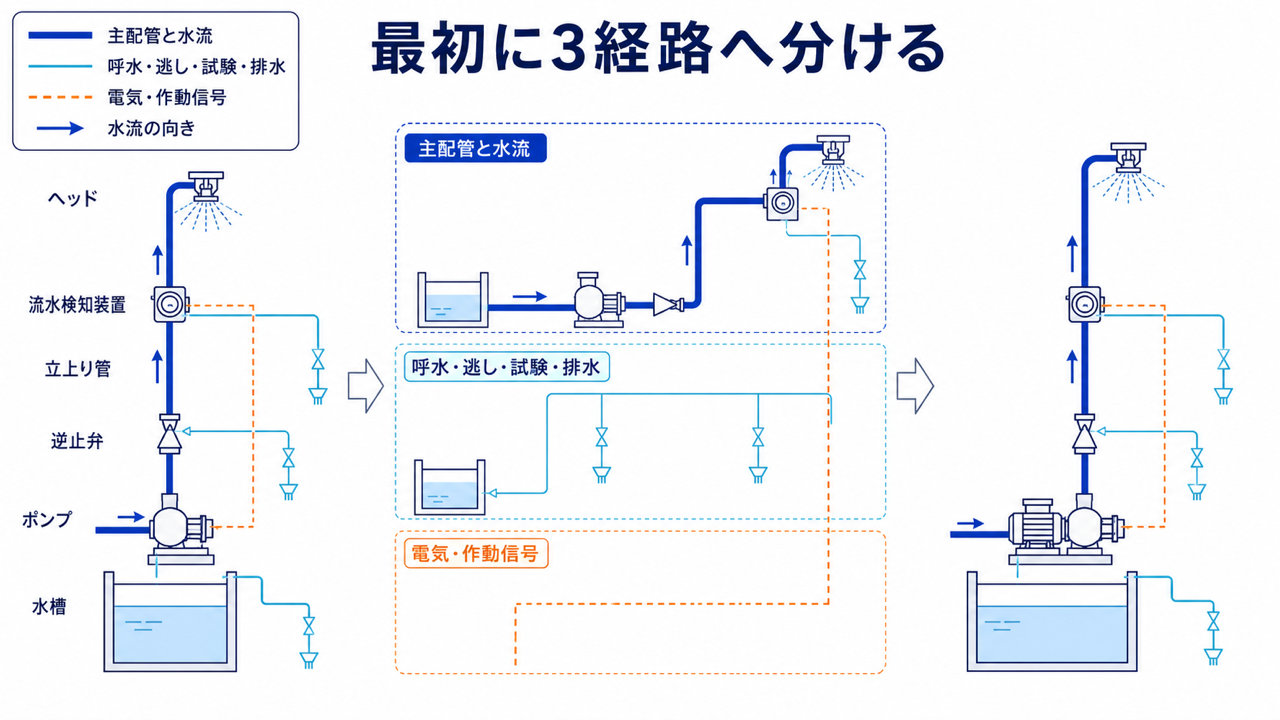

装置名を埋める前に、水・排水・配線の３経路を分ける。
これから覚える７つ
- x１f５fa;最初に固定する線種
- 水は水源から放水点まで一方向に追う
- 一次側・二次側は基準機器を言う
- x１f514;信号は「誰が検知し、誰が動くか」で追う
- 弁は役割と待機状態をセットにする
- 製図答案の５手順
- x26a０;典型的な誤り
step
１x１f５fa;最初に固定する線種
step
２水は水源から放水点まで一方向に追う
step
３一次側・二次側は基準機器を言う
step
４x１f514;信号は「誰が検知し、誰が動くか」で追う
step
５弁は役割と待機状態をセットにする
step
６製図答案の５手順
step
７x26a０;典型的な誤り
現在地：実技（製図・甲種のみ）１（１/６）｜この講義０問・単元全22問
🗺最初に固定する線種
| 線 | この講義での意味 | 読み方 |
|---|---|---|
| 太い青実線 | 消火水・加圧水 | 水源から放水口へ追う |
| 細い水色実線 | 呼水・逃し・試験・排水 | 本管へ入るか排水へ出るか確認 |
| 橙破線 | 電気・作動信号 | 発信部から受信機・制御盤へ追う |
| 青矢印 | 許容流向 | 逆止弁・フート弁の向きを照合 |
| ○開／●閉 | 弁状態 | 色だけでなく文字でも表示 |
試験本番では、必ず問題図の凡例を優先します。ここでの色と線種は学習用の統一規則です。
💧 水は水源から放水点まで一方向に追う
基本の主経路は次の順です。
水源 → フート弁・吸込配管 → ポンプ → 逆止弁 → 止水弁 → 立上り管 → 区域弁類 → 消火栓またはヘッド
- フート弁は吸水管を充水状態に保ち、水源へ逆流させない
- ポンプ吸込側は連成計、吐出側は圧力計で読む
- 吐出側逆止弁は、ポンプ停止時の逆流を防ぐ
- 送水口系統の逆止弁は、消防隊送水を設備側へ通す
- 排水管は主配管の続きではなく、排水先で終わる
逆止弁は記号名だけでなく、矢印が水の進行方向と一致するかを見る。

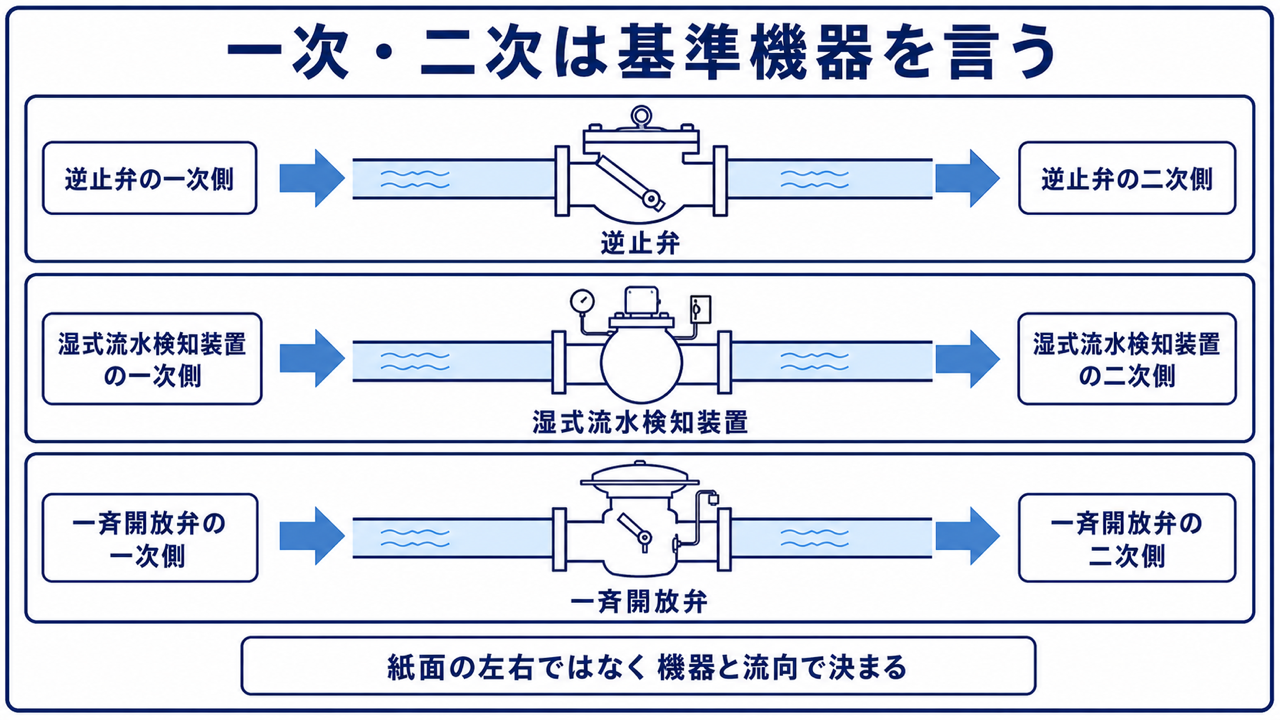

↔️ 一次側・二次側は基準機器を言う
「一次側」「二次側」だけでは基準が分かりません。必ず機器名と組み合わせます。
- ポンプ吐出側逆止弁の一次側：ポンプ寄り
- ポンプ吐出側逆止弁の二次側：立上り管寄り
- 流水検知装置の一次側：水源寄り
- 流水検知装置の二次側：ヘッド寄り
- 一斉開放弁の一次側：加圧水が待機する側
- 一斉開放弁の二次側：開放型ヘッドへ向かう側
🔔信号は「誰が検知し、誰が動くか」で追う
| 発信部 | 検知内容 | 主な行先・結果 |
|---|---|---|
| 起動用圧力タンクの圧力スイッチ | 配管圧力の低下 | 制御盤へ送りポンプ起動 |
| 流水検知装置の圧力スイッチ | 二次側への流水 | 受信機・音響警報へ送信 |
| 感知器 | 火災現象 | 受信機を介して電磁弁等を作動 |
| 減水警報発信部 | 呼水槽の水位低下 | 制御盤等へ警報 |
同じ圧力スイッチでも役割は異なります。圧力タンク側はポンプ起動、流水検知装置側は流水警報です。
🚪 弁は役割と待機状態をセットにする
- 主配管の止水弁・制御弁：原則として警戒時は開
- 呼水槽排水弁：通常は閉
- 性能試験配管のテスト弁・流量調整弁：通常は閉

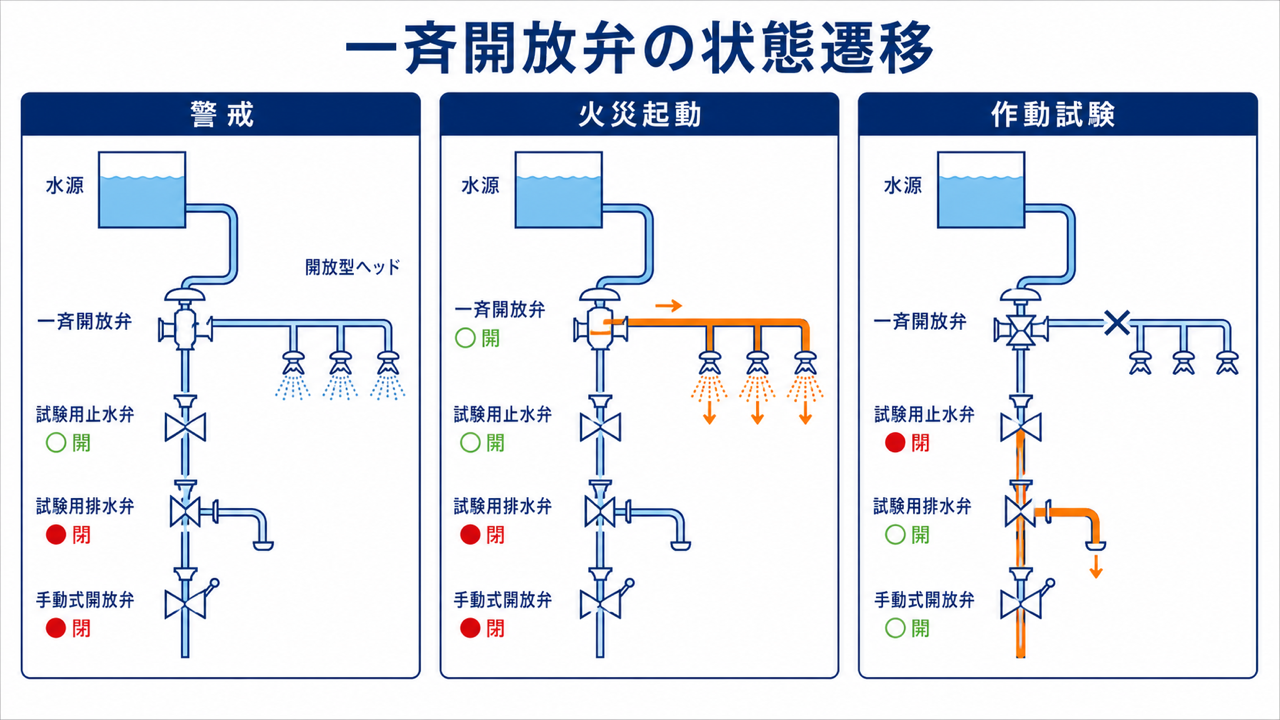

- 一斉開放弁：警戒時は閉止し、起動で開く
- 手動式開放弁：警戒時は閉、手動起動・試験時に開
- 試験用止水弁：警戒時は開、散水させない試験では閉
- 試験用排水弁：警戒時は閉、試験時に開
✏️ 製図答案の５手順
- 凡例と指示文を読み、追加してよい記号を限定する
- 水源から最遠放水点まで主配管を一本で追う
- 呼水、逃し、試験、排水の枝管を足す
- 発信部から受信機・制御盤まで配線する
- 逆止弁の向き、常時開閉、一次・二次側、単位を再点検する
問題が「図示されている弁を使え」と指示する場合、一般的な系統にありそうな機器でも勝手に追加しません。設備知識だけでなく、設問条件への適合が必要です。
⚠典型的な誤り
- ポンプ吸込側へ圧力計を置き、連成計を忘れる
- 圧力タンクを吐出側逆止弁の一次側へ接続する
- 送水口側逆止弁を逆向きにする
- 呼水管と水温上昇防止用逃し配管を同じ役割として描く
- 配管と配線を同じ線種にする
- 一次側・二次側を紙面の左・右だけで決める
- 試験時に実ヘッドから散水させる
まとめ
- 主配管、補助・排水、信号の３レイヤーで読む
- 一次側・二次側は基準機器名とセットにする
- 圧力スイッチは設置場所から役割を判定する
- 弁は名称・流向・警戒時状態まで確認する
- 最後に凡例、設問指示、単位を照合する
➡次に進みましょう
強欲な青木
次はどこへ進めばいいですか？
実技（製図・甲種のみ）の１/６講義が終了です。次は「水源水槽の有効水量」を学習します。
