屋内消火栓の系統図は、ポンプ本体よりも付属配管で差がつきます。主配管、呼水、逃し、性能試験、排水、起動・表示配線を別々に完成させます。
主配管を完成してから、細い補助配管と配線を足す。
これから覚える７つ
- 主配管の骨格
- x１f９e９;空欄機器６点
- x１f321;水温上昇防止用逃し配管
- x１f９ea;性能試験配管
- 常時閉の３弁
- x１f514;配線の読み方
- x26a０;誤り探しの照合順
step
１主配管の骨格
step
２x１f９e９;空欄機器６点
step
３x１f321;水温上昇防止用逃し配管
step
４x１f９ea;性能試験配管
step
５常時閉の３弁
step
６x１f514;配線の読み方
step
７x26a０;誤り探しの照合順
現在地：実技（製図・甲種のみ）４（４/６）｜この講義１問・単元全22問
🚰 主配管の骨格

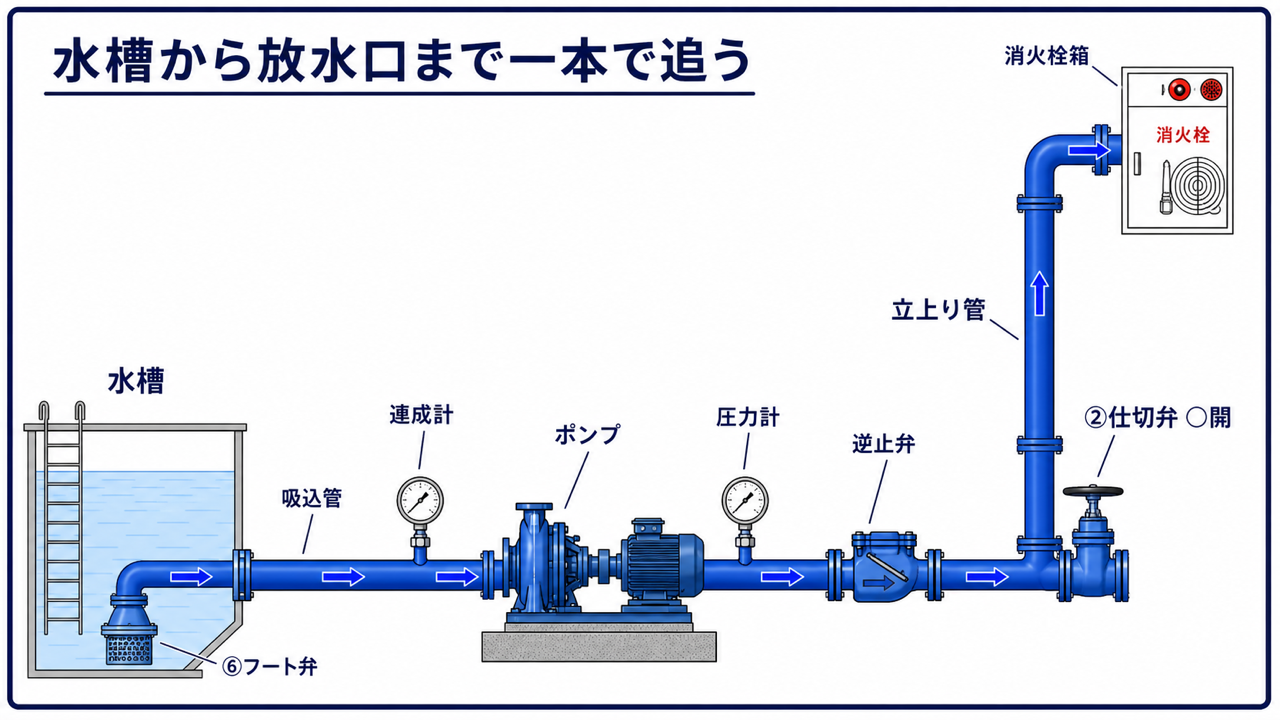

水槽 → フート弁 → 吸込配管 → ポンプ → 逆止弁 → 仕切弁 → 立上り管 → 消火栓箱
- ⑥はフート弁
- ポンプ吸込側は連成計
- ポンプ吐出側は圧力計
- 吐出側はポンプ直近の逆止弁、仕切弁を経て立上り管へつなぐ
- 逆止弁はポンプから立上り管へ水を通す向き
🧩空欄機器６点
| 番号 | 正解 | 見分け方 |
|---|---|---|
| ① | オリフィス | 水温上昇防止用逃し配管の流量を制限 |
| ② | 仕切弁（開） | 主配管を止水。警戒時は開 |
| ③ | 受信機 | 消火栓箱等の表示・信号を受ける |
| ④ | 制御盤 | 電動機・起動系を制御 |
| ⑤ | 流量計 | 性能試験配管の流量を測定 |
| ⑥ | フート弁 | 吸水管末端で逆流を防止 |
名称だけでなく、接続先と役割まで答えられるようにします。

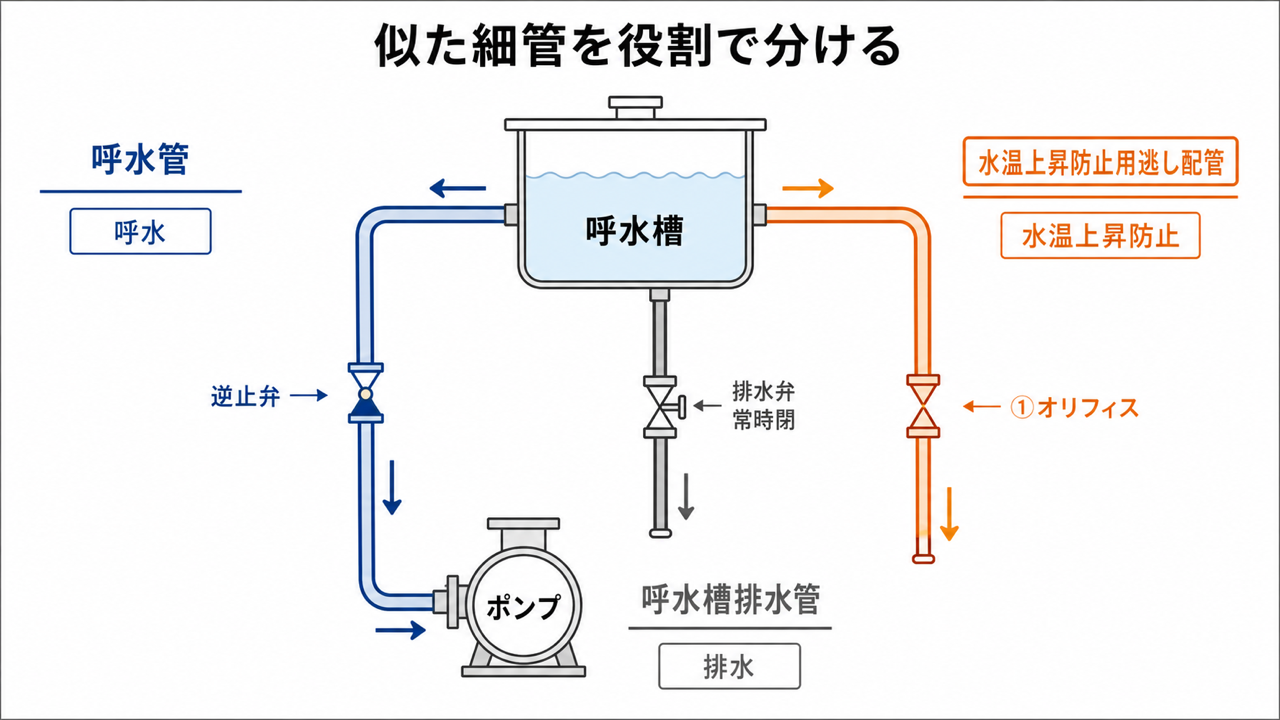

🌡水温上昇防止用逃し配管
ポンプ締切運転などで水温が上がるのを防ぐため、少量を逃がす系統です。取り出し位置は、呼水管逆止弁のポンプ側、またはポンプ吐出側逆止弁の一次側とし、オリフィス等を経て呼水槽等へ放水します。吐出側直近の仕切弁二次側へは接続しません。
逃し配管にはオリフィスを設けます。逆止弁で代用しません。
🧪性能試験配管
ポンプ吐出側から試験配管を分岐し、次を一つの測定系統として読みます。
テスト弁 → 流量計 → 流量調整弁 → 排水・水槽戻り
警戒時はテスト弁と流量調整弁を閉じます。試験時に開度を調整し、圧力計と流量計から性能点を求めます。
⑤流量計だけで終わらず、前後の弁と排出先までつなぐ。

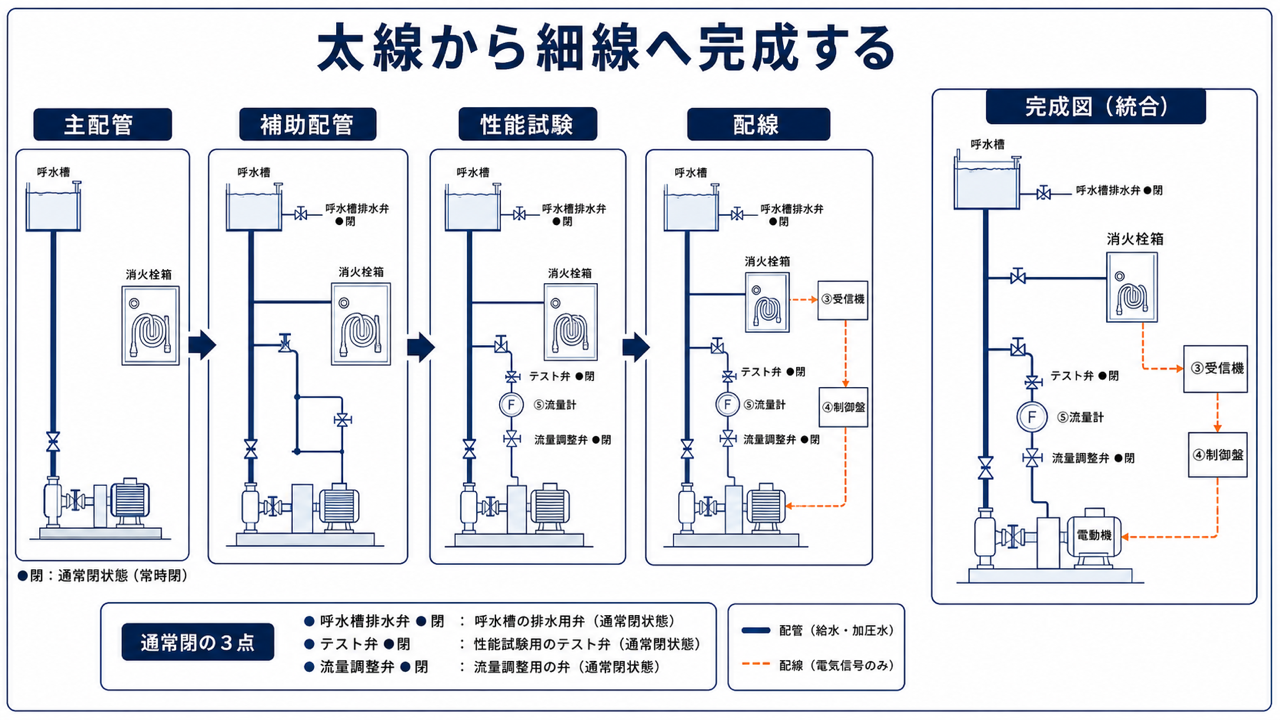

🚪 常時閉の３弁
代表問で常時閉とするのは次の３つです。
- 呼水槽排水弁
- 性能試験配管のテスト弁
- 性能試験配管の流量調整弁
主配管の②仕切弁は開です。弁記号を描くだけでなく、答案指示に従い開閉状態を明記します。
🔔配線の読み方
- 各消火栓箱の起動・表示系を受信機へ接続する
- 制御盤は電動機と起動系へ接続する
- 配管は実線、配線は破線など、凡例で明確に区別する
- 受信機と制御盤は同じ箱として省略せず、図示条件どおり分ける
⚠誤り探しの照合順
- フート弁から立上り管まで主流向を確認
- 吐出側逆止弁の向きを確認
- 呼水管の接続位置と逆止弁の向きを確認
- 逃し配管にオリフィスがあるか確認
- 性能試験配管の３機器を確認
- 常時閉３弁、常時開の主仕切弁を確認
- 受信機・制御盤・電動機の配線を確認
✍過去問ベースの類題で確認しよう
※以下は、原題の論点・条件・正答を維持しつつ、表・図・文章を学習用に再構成した類題です。原題の問題文・図版そのものではありません。
本文の完成系統について、空欄①～⑥の機器名を答えてください。また、逃し配管、主仕切弁、逆止弁、常時閉３弁をどの順で検査するか説明してください。
まとめ
- 主配管は水槽から消火栓箱まで一方向に追う
- 逃し配管にはオリフィスを置く
- 呼水、逃し、排水は目的も接続も異なる
- 性能試験装置は弁・流量計・調整弁で読む
- 常時閉３弁と主仕切弁の開を区別する
➡次に進みましょう
-
-
