警戒区域と感知器の設置条件は、どこを分けて覚えますか？

区域、感知器、受信機、非常電源の順に、法令が要求する条件だけを整理します。

消防設備士

学習範囲：法令（類別）｜警戒区域・感知器・受信機・非常電源

最新ver.の過去問情報は、青木マーケ(株)ショップの消防設備士「過去問テスト」で毎年更新しています。

>> 消防設備士「過去問テスト」

併せて、ご参照ください。

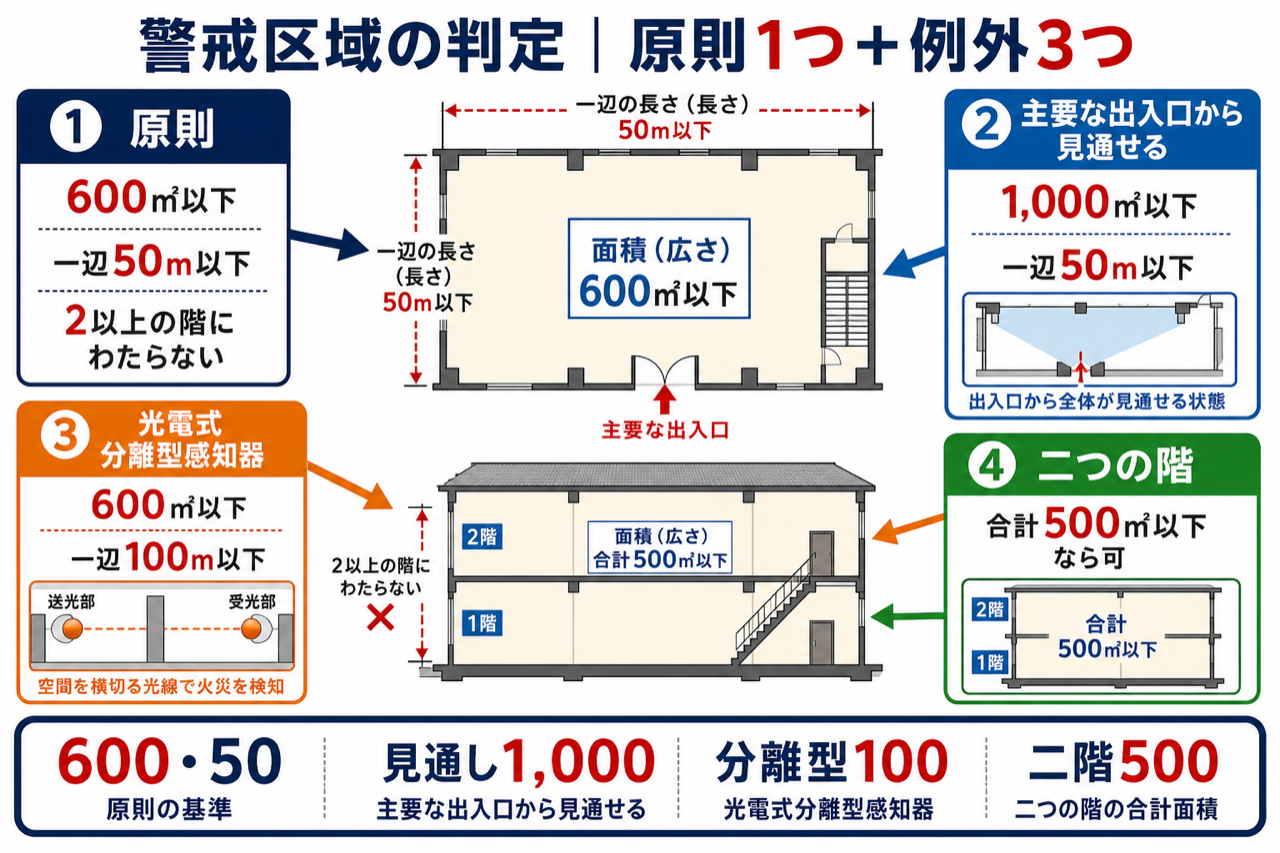

警戒区域は「面積→一辺→階」の順に判定する

警戒区域は、火災が発生した場所を受信機へ表示する単位です。問題を見たら、最初から例外を探さず、面積→一辺→階の順に原則を当てます。

覚える原則は、600㎡・50m・２以上の階にわたらないの３つです。

30m×20mなら面積600㎡・一辺30mなので、原則として一つの警戒区域にできます。一方、10m×60mは面積600㎡でも一辺が50mを超えるため、そのまま一つにはできません。

強欲な青木

面積が600㎡以下なら、横長でも一つでええんですか？

一辺が50mを超えたら分割が必要です。面積と一辺は、両方を確認してください。

消防設備士

①：主要な出入口から内部を見通せる

主要な出入口から内部を見通せる場合は、面積を1,000㎡以下まで広げられます。

ただし、一辺の長さは原則どおり50m以下です。緩和されるのは面積だけです。

②：光電式分離型感知器を設置する

光電式分離型感知器を設置する場合は、一辺の長さを100m以下にできます。

ただし、面積は原則600㎡以下です。主要な出入口から内部を見通せる条件も満たす場合に限り、面積1,000㎡以下を使えます。

③：二つの階を一つの警戒区域にする

一つの警戒区域の面積が500㎡以下で、ちょうど二つの階にわたる場合は、一つの警戒区域にできます。

また、階段・傾斜路やエレベーター昇降路などに煙感知器を設ける場合も、警戒区域を２以上の階にわたらせることができます。

強欲な青木

600・1,000・500が混ざりますわ。

600は原則面積、1,000は見通し、500は二つの階です。100mは面積ではなく、光電式分離型の一辺です。

消防設備士

消防法施行令第21条第２項第１号・第２号、消防法施行規則第23条第１項。警戒区域は原則600㎡・一辺50m・２以上の階にわたらない。見通しで1,000㎡、光電式分離型で一辺100m、二つの階にわたる例外では500㎡以下です。

まず600㎡・50m・１の階で判定し、問題文に見通し・分離型・二つの階があれば例外へ進む。

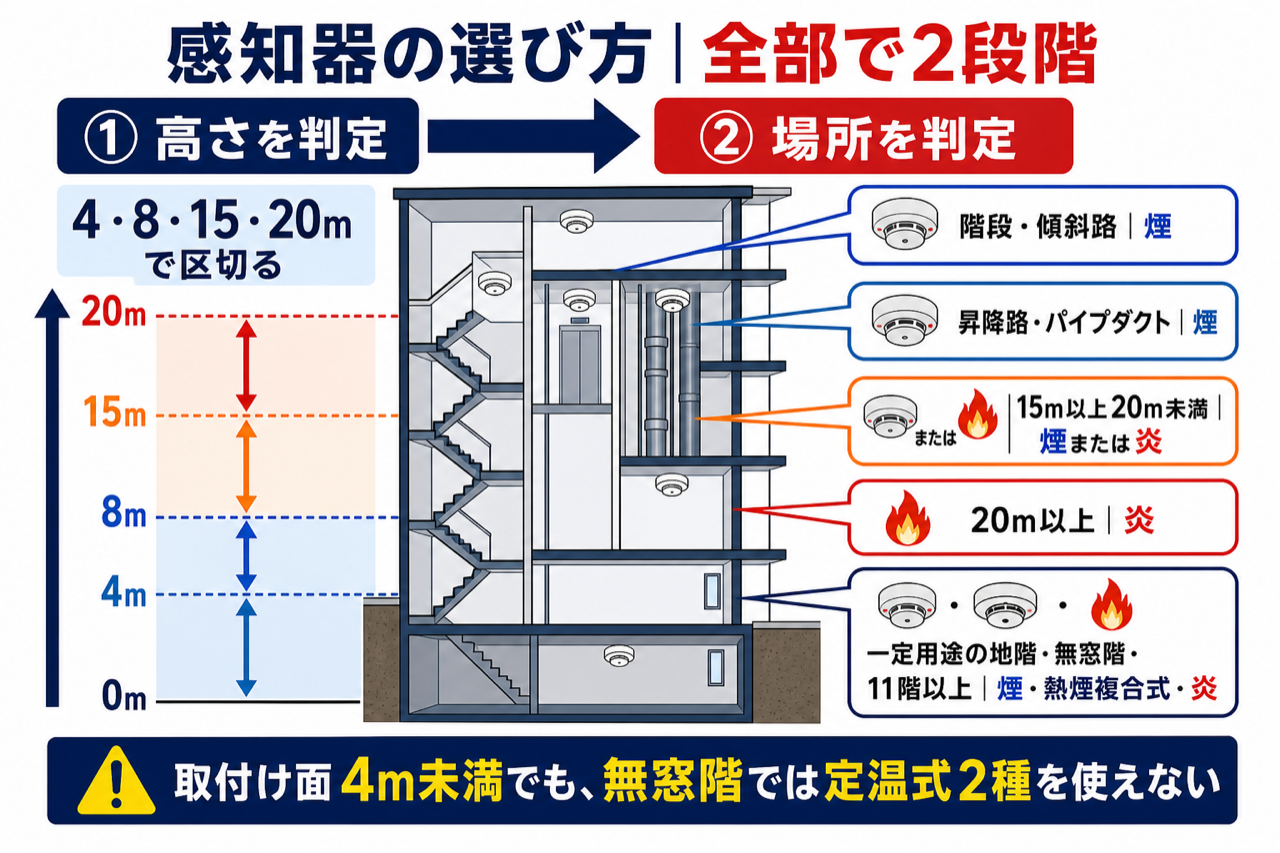

感知器は最初に「高さ」を判定する

感知器の選択問題では、先に取付け面の高さを４・８・15・20mのどこに入るか判定します。

高さが決まってから、使用できる種類・種別を絞ります。

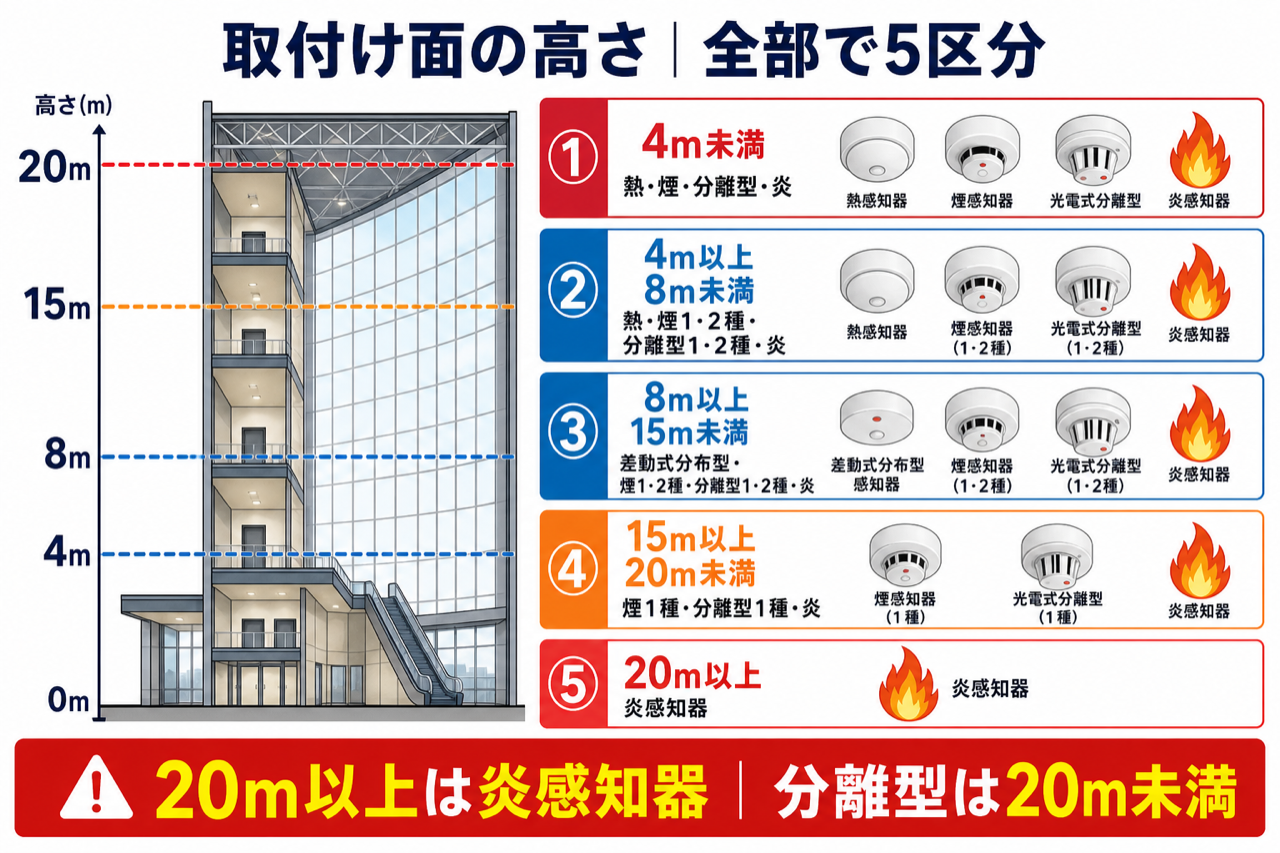

高さ別の早見表

６mなら「４m以上８m未満」、10mなら「８m以上15m未満」です。いきなり感知器名を見るのではなく、高さの行を一つに決めてから選択肢を消します。

消防設備士

※光電式分離型の注意

光電式分離型感知器は、天井等の高さが20m未満の場所に設置します。このうち15m以上20m未満では１種を使用します。

「分離型だから20m以上でも使える」と思わせる選択肢は誤りです。20m以上では炎感知器を使います。

消防法施行規則第23条第４項第１号・第２号・第７号の３、および同条第５項第４号・第５号。20m以上の場所では炎感知器を用います。

高さ問題は４・８・15・20mで行を固定する。４mちょうどは「４m以上」側に入る。

次に「場所指定」を重ねて感知器を絞る

高さの条件を満たしていても、階段・廊下・無窓階など、その場所に適応する感知器でなければなりません。したがって、感知器は高さ→場所の二重判定です。

煙・熱煙複合式・炎感知器を使う主な場所

強欲な青木

学校の廊下も、絶対に煙感知器なんですか？

学校の有窓階の廊下は、廊下の用途指定から外れます。小学校２階の普通の廊下なら、煙感知器等に限定されません。

消防設備士

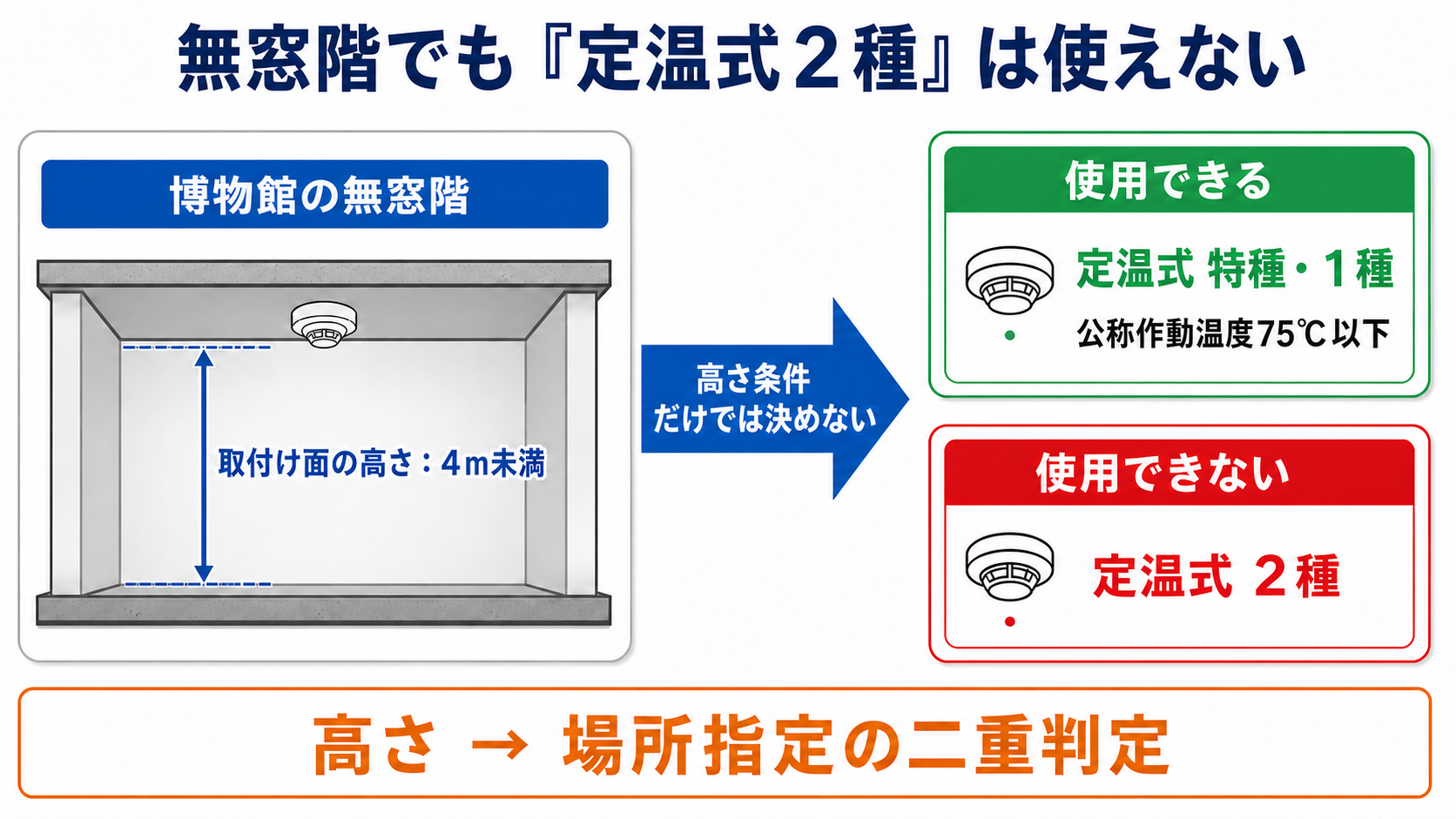

無窓階でも「定温式２種」は使えない

煙感知器等の指定場所に該当しない地階・無窓階・11階以上では、使用できる感知器の種別が別に定められています。

この場所で使用できる定温式感知器は、特種または１種で、公称作動温度75℃以下のものです。定温式２種は含まれません。

したがって、取付け面が４m未満でも「無窓階だから定温式２種は使えない」という問題が成立します。

消防法施行規則第23条第５項・第６項第２号。博物館の無窓階のように同条第５項第６号の用途指定から外れる場合でも、定温式２種は同条第６項第２号の適応感知器に含まれません。

高さで候補を出し、場所指定で絞る。どちらか片方だけで正誤を決めない。

受信機は「１回線用か」を先に読む

受信機は、防災センターなどに設置し、作動した警戒区域を表示できるようにします。

法令類別でよく問われるのは、台数と小規模受信機の面積制限です。受信機名だけで判断せず、１回線用か・何級か・建物面積はいくらかを順に読みます。

P型１級１回線用のほか、P型２級、P型３級、GP型１級１回線用、GP型２級、GP型３級も、一つの防火対象物につき３台以上設けられません。つまり、１台または２台です。

また、一つの防火対象物に受信機を２台以上設ける場合は、受信機のある場所どうしで同時に通話できる設備が必要です。

強欲な青木

P型でも最大２台と覚えたらええんですか？

「３台以上設けない」は最大２台という意味ですが、P型１級でも多回線用まで２台とは限りません。受信機の種類と「１回線用」まで確認します。

消防設備士

消防法施行規則第24条第１項第２号ヘ～リ。P型１級１回線用などは３台以上設けず、２台以上設ける場合は相互通話設備を設けます。

「３台以上設けない」は最大２台。１回線用かどうかを飛ばさない。

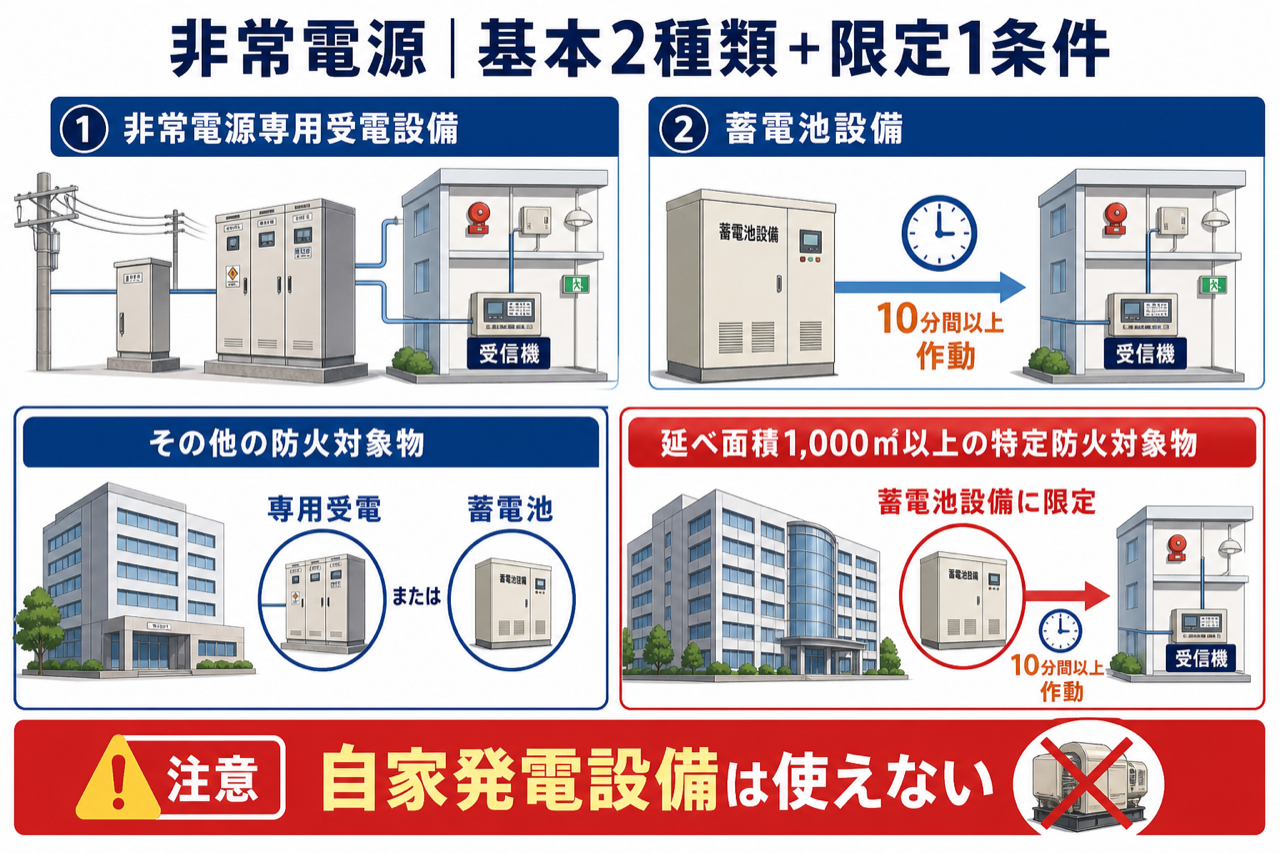

非常電源は「用途→1,000㎡」で判定する

自動火災報知設備の非常電源は、まず建物が特定防火対象物かを確認し、次に延べ面積1,000㎡以上かを見ます。基本となる設備は全部で２種類です。

• 非常電源専用受電設備
• 蓄電池設備

自家発電設備は、自動火災報知設備の非常電源として列挙されていません。

用途・面積による使い分け

蓄電池設備は、自動火災報知設備を有効に10分間作動できる容量以上とします。

強欲な青木

大きい特定防火対象物は、非常電源専用受電設備でもええんですか？

延べ面積1,000㎡以上の特定防火対象物なら、蓄電池設備に限定されます。過去問資料の「直交交換」ではなく、条文は「直交変換」です。

消防設備士

消防法施行規則第24条第１項第４号。延べ面積1,000㎡以上の特定防火対象物は蓄電池設備に限定され、その他は非常電源専用受電設備または蓄電池設備です。蓄電池設備は10分間以上作動できる容量とします。

非常電源は用途→面積の順。延べ面積1,000㎡以上の「特定防火対象物」だけ蓄電池設備に限定される。

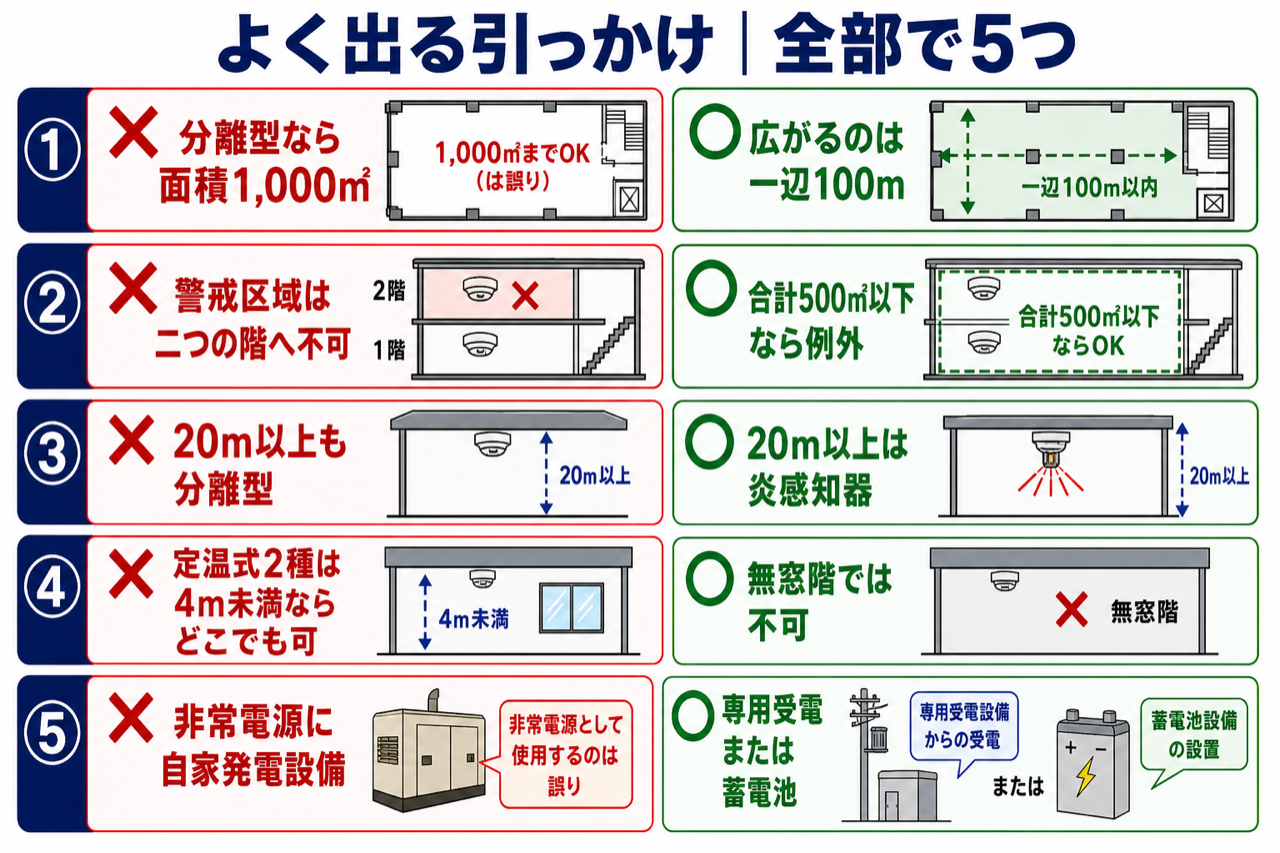

※よく出る引っかけポイント５つ

引っかけは、全部で５つです。

引っかけ①：光電式分離型なら面積も1,000㎡になる

光電式分離型で緩和されるのは、一辺の長さが50mから100mになる点です。面積は原則600㎡以下です。

引っかけ②：警戒区域は絶対に二つの階へまたげない

面積500㎡以下で二つの階にわたる場合や、階段・昇降路等へ煙感知器を設ける場合には例外があります。

引っかけ③：20m以上にも光電式分離型を使える

光電式分離型は20m未満です。20m以上は炎感知器です。

引っかけ④：定温式２種は４m未満ならどこでも使える

無窓階などでは、取付け面が４m未満でも種別による制限があります。

引っかけ⑤：非常電源に自家発電設備を使える

自動火災報知設備では、非常電源専用受電設備または蓄電池設備です。

数字だけでなく、何の数字かをセットで覚えましょう。100mは一辺、1,000㎡は面積、1,000㎡以上の特定防火対象物は蓄電池です。

消防設備士

単位、対象、例外を一組にして覚える。

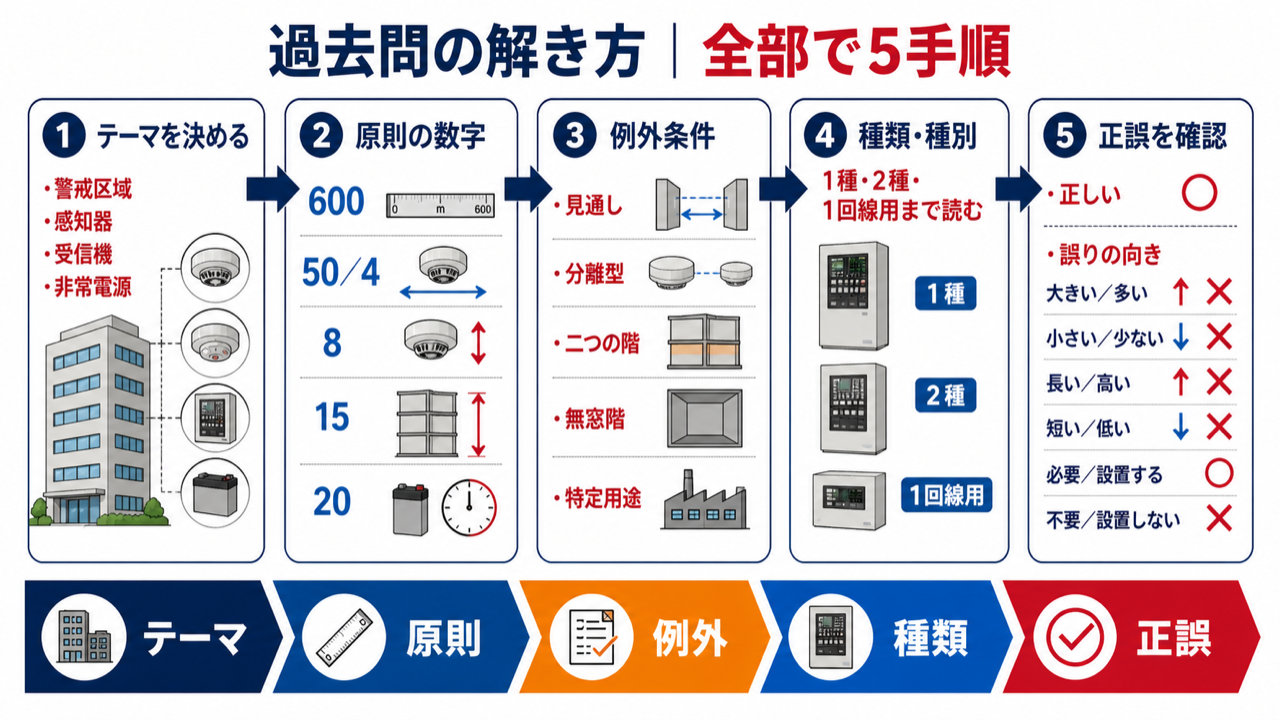

📝試験問題を解くときの手順５つ

過去問は、全部で５手順で解きます。

step
１問題のテーマを決める

警戒区域、感知器、受信機、非常電源のどれを聞いているかを判別します。

step
２原則の数字を置く

警戒区域なら600㎡・50m、感知器なら４・８・15・20mを置きます。

step
３例外条件を探す

見通し、光電式分離型、二つの階、無窓階、特定防火対象物などを確認します。

step
４種類・種別を最後まで読む

感知器の１種・２種、受信機の１回線用、蓄電池の直交変換装置まで読みます。

step
５正誤の向きを確認する

「正しい」「誤っている」「設置できる」「設置できない」の向きを最後に確認します。

強欲な青木

高さだけ合ってても、場所指定で落ちるんですね。

はい。感知器は「高さ」と「場所」の二重判定です。16問でも、この判定順は変わりません。

消防設備士

【過去問】警戒区域・感知器・受信機・非常電源

+ 解答・よく分かる解説

【解答】１（＝選択肢１が誤り）

選択肢１の「感知器の種類にかかわらず」「設定できない」という断定が誤りです。

原則は２以上の階にわたらない設定ですが、面積500㎡以下で二つの階にわたる場合や、階段・昇降路などへ煙感知器を設ける場合には例外があります。

２は600㎡・50m、３は光電式分離型の100m、４は見通しによる1,000㎡なので正しい記述です。

+ 解答・よく分かる解説

【解答】４（＝選択肢４が誤り）

最初に取付け面高さを確認すると20m以上の行に入ります。この高さで使用するのは炎感知器です。

光電式分離型感知器を設置できるのは20m未満で、15m以上20m未満では１種を使用します。したがって、選択肢４が誤りです。

+ 解答・よく分かる解説

【解答】１（＝選択肢１が誤り）

高さ４m未満だけなら定温式２種が候補に見えますが、この問題には「無窓階」という場所指定があります。

無窓階で使用できる定温式感知器は、特種または１種で、公称作動温度75℃以下のものです。定温式２種は含まれないため、選択肢１が誤りです。

取付け面の高さが４m未満という条件だけで判断せず、無窓階に対する種別制限も確認します。

+ 解答・よく分かる解説

【解答】１

P型１級のすべてではなく、問題文の「１回線用」を先に確認します。

P型１級１回線用受信機は、一つの防火対象物につき３台以上設けられません。

３台以上とは３台・４台・５台……を指すため、設置できる最大数は２台です。

「３台以上設けない」を「３台まで」と読み違えないようにします。

+ 解答・よく分かる解説

【解答】２が正しい

建物用途→面積の順に判定します。

問題文の対象が特定防火対象物で、延べ面積1,000㎡以上なら、非常電源は蓄電池設備に限定されます。

この蓄電池設備は、直交変換装置を有するものを除きます。

したがって選択肢２が正しく、非常電源専用受電設備を含めた選択肢１・３は誤りです。

その他の防火対象物では、非常電源専用受電設備または蓄電池設備を使用できます。

+ 解答・よく分かる解説

【解答】３

準耐火構造だから天井裏を一律に省略できるわけではありません。天井裏を省略できるのは、天井と上階床等の距離や構造など、法令上の省略条件を満たす場合です。

+ 解答・よく分かる解説

【解答】２

定温式１種は取付け面４m以上でも直ちに設置禁止にはなりません。感知器ごとの適応高さは種類・種別で判定します。

+ 解答・よく分かる解説

【解答】４

水蒸気が多量に滞留する場所は熱煙複合式スポット型に不適応です。煙要素が非火災報の原因になりやすいため、環境に適応する熱感知器を選びます。

+ 解答・よく分かる解説

【解答】２

炎感知器は水蒸気が多量に滞留する場所には設置できません。

高さ20m、じんあい・微粉、排気ガスについては、炎感知器の適応条件と維持管理条件を分けて判断します。

+ 解答・よく分かる解説

【解答】４

20m以上でも赤外線式スポット型は適応します。一方、熱煙複合式スポット型と光電式スポット型は適応しないため、組合せは４です。

+ 解答・よく分かる解説

【解答】２

高さ10mでは補償式スポット型１種は適応しません。差動式分布型１種、光電式分離型１種、炎感知器は設置高さの条件を満たします。

+ 解答・よく分かる解説

【解答】４

取付け面16mで選べるのは炎感知器です。差動式分布型、イオン化式スポット型２種、光電式分離型２種は、それぞれの適応高さを超えます。

+ 解答・よく分かる解説

【解答】３

工場や地下駐車場であっても、階段・傾斜路の煙感知器を用途名だけで省略できません。選択肢３が誤りです。

+ 解答・よく分かる解説

【解答】２

小学校の廊下は、この設問条件では煙感知器又は熱煙複合式スポット型を省略できます。幼稚園の廊下と中学校・高等学校の階段は省略側に入りません。

+ 解答・よく分かる解説

【解答】２

P型２級受信機の１回線用を設けられる延べ面積の上限は350㎡です。『P型２級は５回線以下』という構造上の回線数と混同しないようにします。

+ 解答・よく分かる解説

【解答】２

P型３級受信機を設けられる防火対象物の延べ面積は150㎡以下です。P型２級１回線用の350㎡と対にして覚えます。

強欲な青木

迷わずに回答できましたか？

もし、まだ自信がないのであれば繰り返し「過去問テスト」等を使って類題を解くことをオススメします！

消防設備士

消防設備士「過去問テスト」は、その名の通り“過去に出た問題” のテストです。

ブログでお馴染みの管理人が過去問に関する情報収集を積み重ね、その中からピックアップして過去問ベースの模擬試験を作成したものです。

上記以外に新傾向問題の情報など提供あり次第、解説を毎年追記して更新しています。これから消防設備士の試験を受けられる方は是非ご覧下さい。

次は【過去問】設置の緩和・維持基準・区分鳴動｜消防設備士甲４・乙４【法令（類別）③】へ進みます。
