学習範囲：規格｜P型・R型・G型受信機
最新ver.の過去問情報は、青木マーケ(株)ショップの消防設備士「過去問テスト」で毎年更新しています。
併せて、ご参照ください。
この講義で扱うのは、受信機に要求される構造・表示・試験機能などの規格です。受信機の働きは「構造・機能④」、設置位置は「工事・整備④」、実際の操作と試験は「鑑別④」で扱います。
受信機に共通する構造
受信機は、火災時に確実に作動し、日常の点検・部品交換を行いやすい構造でなければなりません。
| 分類 | 主な規格要求 |
|---|---|
| 作動・保守 | 確実に作動し、取扱い・保守点検・附属部品の取替えが容易 |
| 耐久・環境 | 耐久性があり、水滴が入りにくく、ほこり・湿気で機能異常を生じない |
| 防食・外箱 | 腐食のおそれがある部分に防食措置。不燃性または難燃性の外箱 |

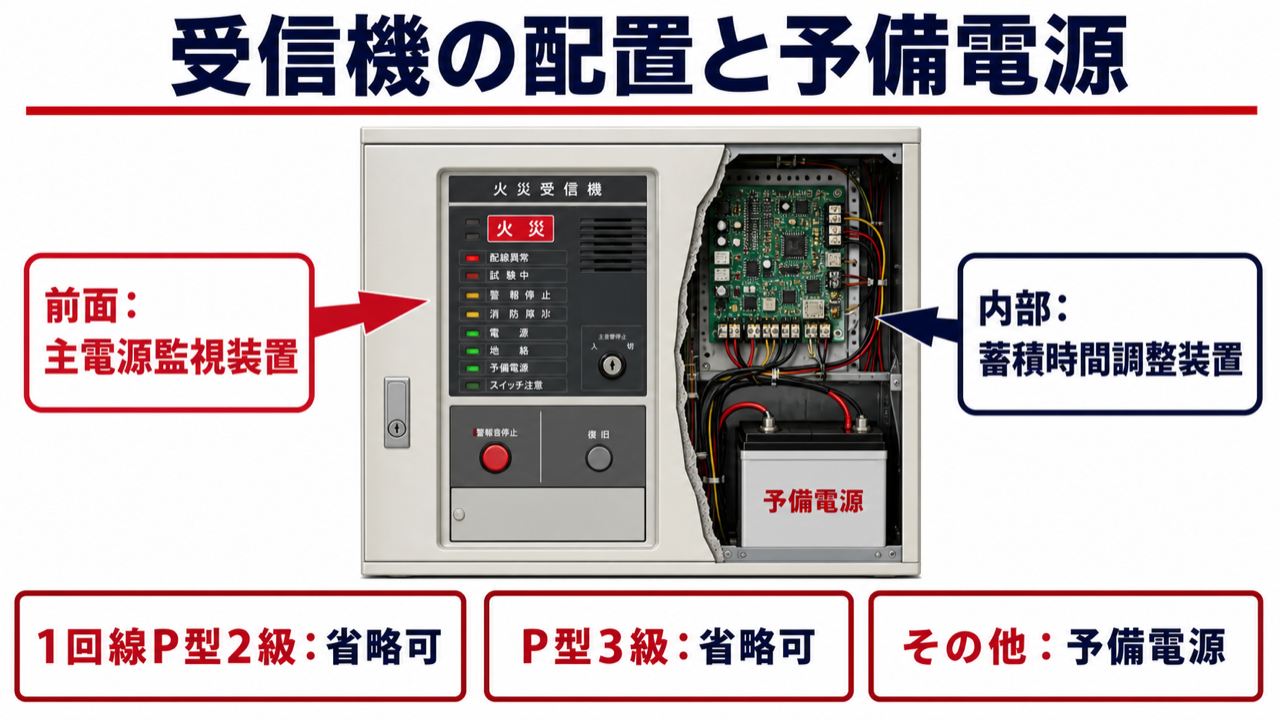

| 電源 | 原則として予備電源を設け、主電源監視装置を前面に設ける |
| 操作 | 復旧スイッチ・音響停止スイッチは専用。定位置でない状態を報知 |
| 蓄積 | 蓄積時間の調整装置を設ける場合は受信機内部に配置 |
予備電源を省略できる代表は、１回線のP型２級受信機とP型３級受信機です。
定位置へ自動復旧しないスイッチが通常位置にない場合は、音響装置または点滅する注意灯で知らせます。また、地区音響停止中に新たな火災信号等を受けた場合、一定時間以内に地区音響を鳴らす状態へ自動的に移行させます。
主電源監視＝前面、蓄積時間調整＝内部。予備電源の省略は１回線P２とP３。
P型１級・２級・３級の試験機能
P型の級別は、回線数だけでなく、受信機自身が持つ試験機能で比較します。
| 規格項目 | P型１級 | P型２級 | P型３級 |
|---|---|---|---|
| 接続回線数 | 制限なし | ５以下 | １ |
| 火災表示試験装置 | 必要 | 必要 | 必要 |
| 信号回路の導通試験装置 | 必要※ | 不要 | 不要 |
| 火災表示まで | ５秒以内 | ５秒以内 | ５秒以内 |
| ２回線同時受信時の火災表示 | 必要 | 必要 | 規定なし |
| P型１級発信機への応答・電話連絡 | 必要※ | 規定なし | 規定なし |
※P型１級でも、接続できる回線が１回線なら導通試験装置を省略できます。P型１級発信機との電話連絡等も、１回線の受信機は除かれます。
ここでいう火災表示試験は、受信機の火災表示を確認する機能です。感知器の感度、空気管式感知器の検出部、熱電対回路の合成抵抗まで受信機が自動で試験するわけではありません。
蓄積式P型受信機の蓄積時間は５秒を超え60秒以内です。発信機からの火災信号では蓄積機能を自動解除します。また、二信号式の機能を持つ警戒区域の回線には、蓄積機能を持たせません。
P１＝火災表示＋導通、P２＝火災表示・５回線以下、P３＝火災表示・１回線。表示は全部５秒以内。
通常R型とアナログ式R型の違い
R型受信機は、P型の級別表とは別に整理します。
アナログ式を除くR型
次の３種類の試験機能を持ちます。
１. 火災表示試験
２. 終端器に至る外部配線の断線検出
３. 受信機から中継器までの外部配線の短絡検出
感知器から火災信号を直接受信する方式では、短絡検出の範囲は受信機から感知器までです。
火災信号または火災表示信号の受信開始から火災表示までは５秒以内で、２回線を同時に受信しても火災表示できなければなりません。
アナログ式R型
通常R型の試験機能に加えて、注意表示試験装置を持ちます。
| 機能 | 通常R型 | アナログ式R型 |
|---|---|---|
| 火災表示試験 | ○ | ○ |
| 注意表示試験 | × | ○ |
| 外部配線の断線検出 | ○ | ○ |
| 外部配線の短絡検出 | ○ | ○ |
| 注意表示まで５秒以内 | ― | ○ |
| 火災表示まで５秒以内 | ○ | ○ |
| ２回線同時受信時の火災表示 | ○ | ○ |
アナログ式の機能を持つ警戒区域の回線は、二信号式の機能を持ちません。
R型の共通３点＝火災表示試験・断線検出・短絡検出。注意表示試験はアナログ式だけ。
部品の規格数値を一つの表にする
受信機の部品問題は、何の数値かを主語と一緒に覚えます。
| 部品・性能 | 規格値・条件 |
|---|---|
| 音響を発する最低電圧 | 定格電圧の90％。予備電源では、その定格電圧の85％ |
| 主音響装置の音圧 | 前方１mで85dB以上。P型３級・GP型３級は70dB以上 |
| 音響装置の連続鳴動 | 定格電圧で８時間、構造・機能に異常なし |
| 音響装置の絶縁抵抗 | 直流500V絶縁抵抗計で５MΩ以上 |
| 表示灯用電球の耐久 | 定格電圧の130％の交流電圧を20時間連続 |
| 表示灯用電球の接続 | ２個以上を並列。放電灯・LEDは例外 |
| 表示灯の視認性 | 周囲300lxで前方３mから点灯を明確に識別 |
| 電圧計の最大目盛り | 使用回路の定格電圧の140％以上200％以下 |
表示灯用の電球を並列にするのは、１個が断線しても残りが点灯できるようにするためです。直列とすると１個の断線で回路全体が消灯するため、規格に合いません。
スイッチは確実かつ容易に作動し、停止点が明確で、接点が腐食しにくく、最大使用電流に耐える容量が必要です。
予備電源
予備電源は密閉型蓄電池とし、主電源の停止時と復旧時のどちらも自動で切り替えます。
P型・R型受信機用は、次の容量が必要です。
監視状態60分 → ２警戒区域を地区音響装置を含めて10分作動
受信機本体の外部へ設ける場合は、不燃性または難燃性の箱へ収め、受信機との配線に耐熱電線を使います。
数字は主語付きで暗記する。「主音響85」「表示灯130・20・並列・300・３」「予備60→２区域10」。

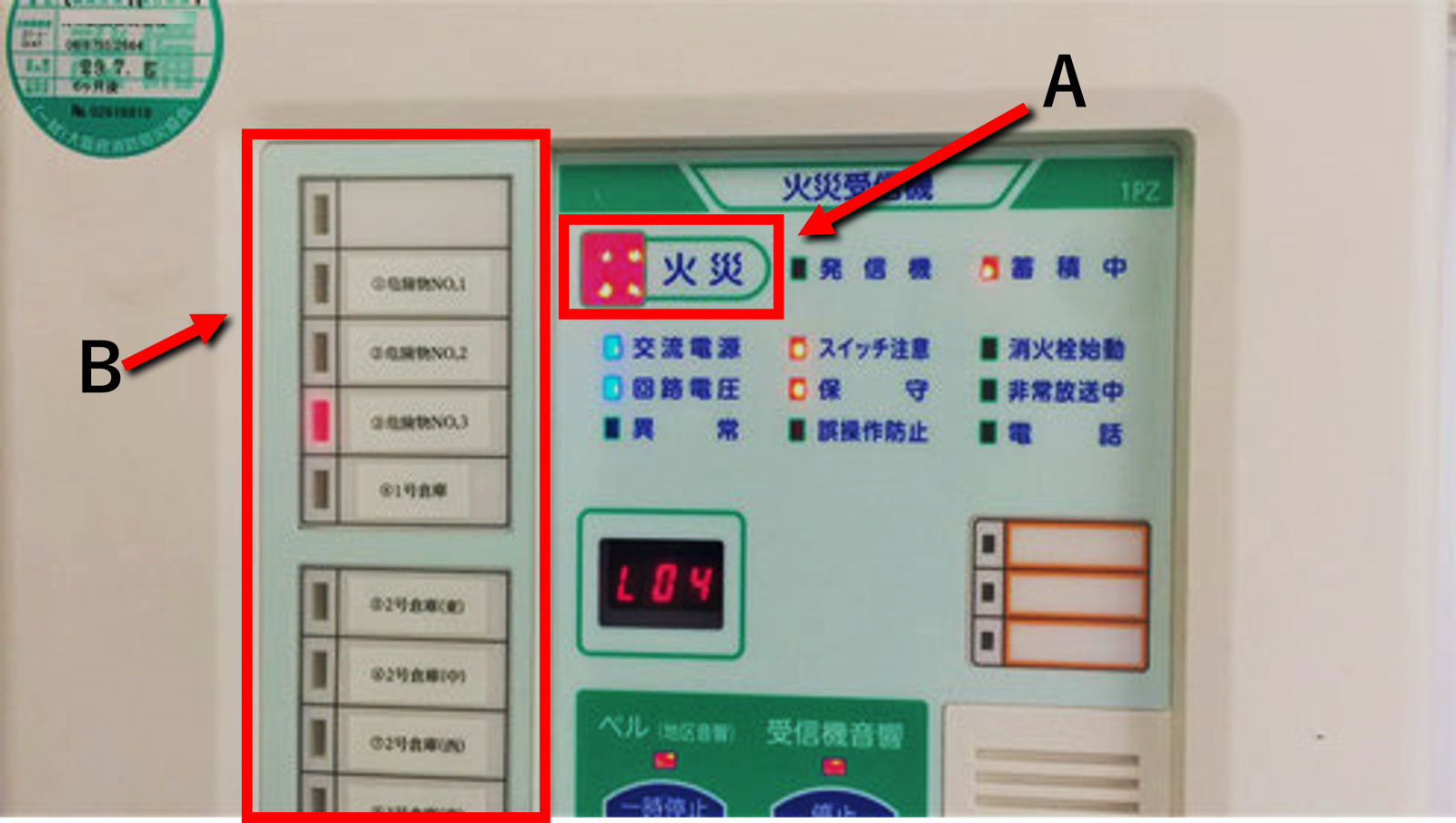

火災表示・注意表示・ガス漏れ表示
受信機が信号を受けた後、何を表示し、どの音響装置を鳴らすかを比較します。
| 受信した状態 | 灯 | 受信機内の音響 | 地区表示 | 地区音響 |
|---|---|---|---|---|
| 通常の火災 | 赤色の火災灯 | 主音響装置 | 火災区域を表示 | 鳴動 |
| アナログ式の注意段階 | 注意灯 | 注意音響装置 | 異常区域を表示 | 鳴動しない |
| アナログ式の火災段階 | 赤色の火災灯 | 主音響装置 | 火災区域を表示 | 鳴動 |
| ガス漏れ | 黄色のガス漏れ灯 | 主音響装置 | ガス漏れ区域を表示 | 規格表の４項目には含まれない |
二信号式では、同じ警戒区域の感知器から最初の火災信号を受けた段階で、主音響または副音響と地区表示を作動させます。異なる２つ目の火災信号を受けると赤色の火災灯・主音響・地区表示を継続し、地区音響装置を鳴らします。
火災表示は、原則として手動復旧まで保持します。ただし、P型３級・GP型３級は保持を省略できます。GP・GR型は、火災区域とガス漏れ区域を明確に識別できる表示が必要です。
注意表示＝注意灯＋注意音響＋地区表示。地区音響は火災段階で鳴動する。
表示の特例と音声警報の２段階
１回線受信機などの特例
小規模な受信機では、一定の装置を省略できる場合があります。
| 省略できる装置 | 主な対象 |
|---|---|
| 火災灯 | P型受信機。ただし２回線以上のP型１級を除く |
| 火災の地区表示装置 | １回線のP型・GP型 |
| ガス漏れの地区表示装置 | １回線のG型とG機能が１回線のGP・GR型 |
| 地区音響装置への接続 | １回線のP型２級・P型３級・M型・対象となるGP型２級・GP型３級 |
P型１級は１回線でも地区音響装置への接続を省略できません。 ここが最も狙われる例外です。
音声による地区音響
地区音響がスピーカー等による音声の場合、原則として次の２段階で移行します。
１. 感知器の火災信号等を受信 → 感知器作動警報
２. 新たな火災信号等を受信、または一定時間経過 → 火災警報
発信機は人が火災を確認して押すため、発信機から火災信号を受けた場合は、最初から火災警報を発します。火災情報信号が火災表示の程度へ達した場合は、感知器作動警報または火災警報を発します。
P１の地区音響接続は省略不可。音声は感知器作動警報→火災警報、発信機は直ちに火災警報。
規格問題の引っかけを先に潰す
引っかけ①：P型２級に火災表示試験装置はない
誤りです。P型１級・２級・３級のすべてに必要です。
引っかけ②：通常R型に注意表示試験装置がある
誤りです。注意表示試験装置はアナログ式R型に必要です。
引っかけ③：表示灯用電球は２個以上を直列接続する
誤りです。２個以上を並列接続します。放電灯またはLEDは例外です。
引っかけ④：P型２級の主音響は90dB以上
誤りです。受信機の主音響は85dB以上です。90dBはベル等の地区音響装置と混同させる数字です。
引っかけ⑤：アナログ式の注意表示で地区音響を鳴らす
誤りです。注意段階では注意灯・注意音響装置・地区表示装置を作動させます。
全部で11ポイント
- 主電源監視装置は受信機前面、蓄積時間調整装置は受信機内部
- P型１級・２級・３級のすべてに火災表示試験装置が必要
- P型１級は導通試験装置が必要。ただし１回線では省略可
- 通常R型は火災表示試験・断線検出・短絡検出を行う
- 注意表示試験装置はアナログ式R型に必要
- 主音響は１mで85dB以上。P型３級・GP型３級は70dB以上
- 表示灯用電球は130％で20時間、２個以上並列、300lxで３mから識別
- 電圧計の最大目盛りは定格電圧の140％以上200％以下
- 予備電源は監視60分後、２警戒区域を地区音響込みで10分作動できる容量
- 注意表示では地区音響装置を鳴らさない
- P型１級は１回線でも地区音響装置への接続を省略できない
ここからは、直前までに整理した「P型・R型・G型受信機」の判断手順を、実際の過去問で確認します。
【過去問】P型・R型・G型受信機
火災報知設備の受信機に用いる表示灯、スイッチおよび指示電気計器について、規格省令上、誤っているものは次のうちどれか。
１. 表示灯の電球は、２以上直列に接続すること。
２. 表示灯の電球は、使用される回路の定格電圧の130％の交流電圧を20時間連続して加えた場合、断線、著しい光束変化、黒化または著しい電流の低下を生じないこと。
３. スイッチの接点は、腐食するおそれがなく、かつ、その容量は最大使用電流に耐えること。
４. 指示電気計器の電圧計の最大目盛りは、使用される回路の定格電圧の140％以上200％以下であること。
【解答】１（＝選択肢１が誤り）
表示灯用電球は、２個以上を並列に接続します。ただし、放電灯または発光ダイオードを使う場合は例外です。
選択肢２の「130％・20時間」、選択肢４の「140％以上200％以下」も、その対象と一緒に覚えます。
P型２級受信機に用いる主音響装置の定格電圧における音圧として規格省令に定められているものは次のうちどれか。ただし、音圧の測定点は無響室で音響装置の中心から前方１ｍ離れた位置とする。
１. 80 dＢ以上であること。
２. 85 dＢ以上であること。
３. 90 dＢ以上であること。
４. 95 dＢ以上であること。
【解答】２
P型２級受信機の主音響装置は、前方１mで85dB以上です。P型３級・GP型３級は70dB以上です。
地区音響装置のベル等は１mで90dB以上、音声警報は92dB以上で、受信機内の主音響とは別規格です。
アナログ式受信機が火災情報信号のうち注意表示をする程度に達したものを受信したとき、表示または作動させる項目として、規格省令に定められていないものは次のうちどれか。
１. 注意灯の点灯
２. 注意音響装置の鳴動
３. 地区表示装置の点灯
４. 地区音響装置の鳴動
【解答】４
注意段階では、注意灯・注意音響装置・地区表示装置で異常と区域を知らせます。地区音響装置を鳴らすのは火災表示の段階です。
R型受信機（アナログ式受信機を除く。）の機能について規格省令上、誤っているものは次のうちどれか。
１. 火災表示試験装置を有すること。
２. 終端器に至る外部配線の断線を検出できる装置を有すること。
３. 受信機から中継器（感知器からの火災信号を直接受信するものにあっては感知器）に至る外部配線の短絡を検出することができる装置を有すること。
４. 注意表示の作動を容易に確認することができる注意表示試験装置を有すること。
【解答】４（＝選択肢４が誤り）
注意表示試験装置が必要なのは、アナログ式R型受信機です。通常R型には、火災表示試験、終端器までの断線検出、受信機から中継器等までの短絡検出が必要です。
P型１級受信機とP型２級受信機について、規格省令で定められた機能を比較したものとして、正しいものは次のうちどれか。
| 選択肢 | 比較項目 | Ｐ型１級受信機 | Ｐ型２級受信機 |
|---|---|---|---|
| １ | 回線数 | 制限がない | 10回線以下 |
| ２ | 発信機から受信した旨を応答する回路 | 有 | 無 |
| ３ | 火災表示試験装置 | 有 | 無 |
| ４ | 導通試験装置 | 有 | 有 |
【解答】２
P型２級は５回線以下なので選択肢１は誤りです。火災表示試験装置はP型２級にも必要なので選択肢３は誤りです。導通試験装置はP型２級には要求されないため選択肢４も誤りです。
したがって、P型１級発信機から火災信号を受信した旨の応答回路をP型１級は持ち、P型２級には要求されないとする選択肢２が正解です。
まとめ
受信機の規格は、構造、試験装置、音響、表示、予備電源を型ごとに比較します。
