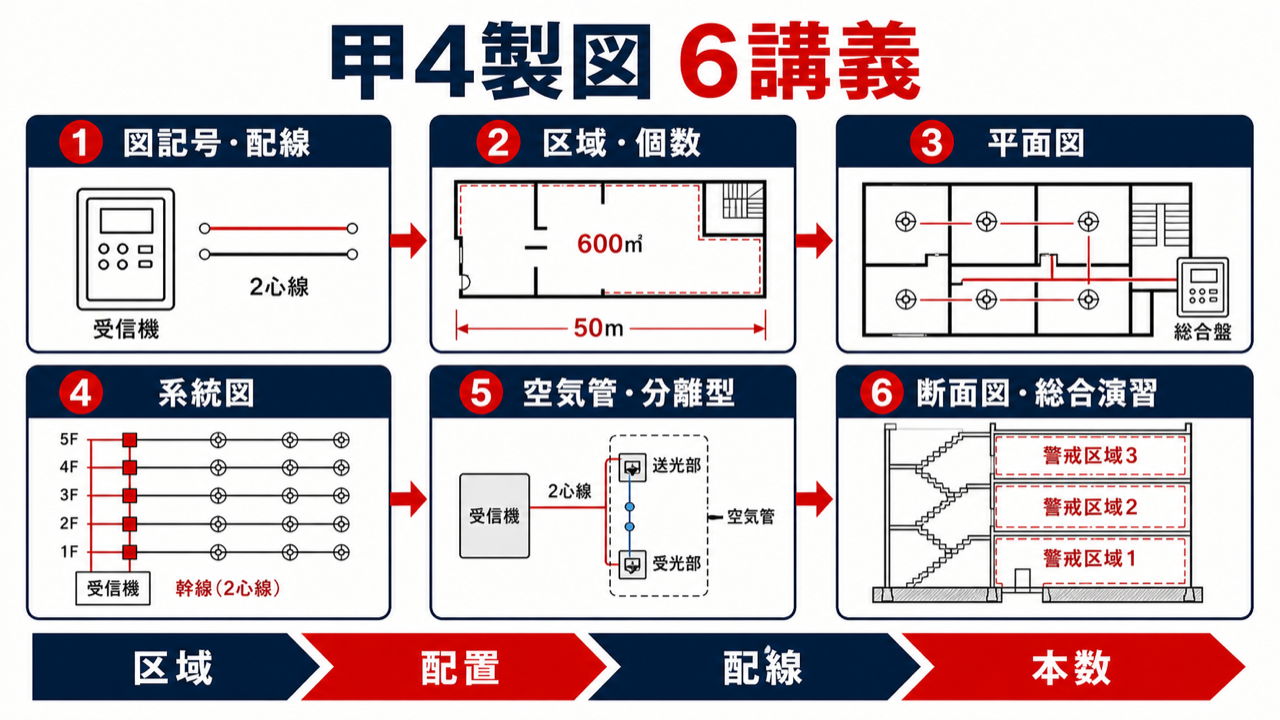

正解

１. 表示線５本、共通線１本、応答線１本、電話線１本、表示灯線２本、ベル線３本

２. ３本以上

３. ①５以上　②3,000㎡を超える

４. 新たな火災信号を受信した／火災信号を受信してから一定時間が経過した

一の共通線で共用できる警戒区域は７以下です。15区域÷７＝2.14…となるため、端数を切り上げて３本必要です。

正解：次の配置・配線例のとおり

警戒区域⑩は、機器収容箱まで戻る区間を含めて４芯で配線し、終端抵抗を機器収容箱内へ置きます。警戒区域⑪は、感知器を枝分かれのない送り配線で結び、廊下側の最後の煙感知器へ終端抵抗を置きます。

図中の斜線は配線の芯数です。感知器の個数だけでなく、問題条件で指定された４芯・２芯と終端抵抗の位置を最後に照合します。

正解：変電室ははりで二つの感知区域に分け、各区域へ感知器を配置します。結露・油・蓄電池など、室の環境に適応する感知器を選び、感知器末端に終端抵抗を置きます。

地階の一般室は煙感知器を基本にし、消火ポンプ室は防水型、オイルタンク室は防爆型、バッテリー室は耐酸型で処理します。トイレ・浴室と別階警戒の階段には設置しません。

正解：不要な分岐配線と過剰な感知器を削除し、警戒区域⑤へ用途・面積に応じた感知器を配置して、最後の感知器へ終端抵抗を設けます。

設備図の訂正問題は、感知器の種類・個数・配線本数・終端抵抗の四つを別々に確認します。事務室の煙感知器は基準面積で端数を切り上げます。

【解答】設問１：２個／設問２：３個／設問３：２個／設問４：４個

設問１・２の床面積は18m×10m＝180㎡です。取付け面の高さ3.5mは４m未満なので、基準面積は150㎡です。180㎡÷150㎡＝1.2を切り上げ、設問１は２個となります。取付け面の高さ4.2mは４m以上８m未満なので、基準面積は75㎡です。180㎡÷75㎡＝2.4を切り上げ、設問２は３個となります。

設問３・４の床面積は（９m＋９m）×（6.5m＋6.5m）＝234㎡です。光電式スポット型感知器は、0.6m以上のはり等で区画された部分を別感知区域とします。図のはりは0.45mと0.35mで、いずれも0.6m未満のため、全体を一つの感知区域として計算します。

取付け面の高さ3.5mでは、234㎡÷150㎡＝1.56を切り上げ、設問３は２個です。取付け面の高さ4.2mでは、234㎡÷75㎡＝3.12を切り上げ、設問４は４個です。

正解：Aは３警戒区域、Bは９警戒区域

Aは各階250㎡です。隣接する２階分の合計が500㎡以下で、一辺も50m以下なので、１階と２階、３階と４階をそれぞれ一つの警戒区域にできます。屋内階段を別に数えて、合計３警戒区域です。

Bは各階500㎡で、一辺が60mあります。一辺50m以下の条件を満たすよう各階を二つに分けるため、水平部分は４階×２区域＝８区域です。屋内階段の１区域を加えて、合計９警戒区域となります。

正解：便所の感知器と事務室の過剰な感知器を削除し、休養室・更衣室は煙感知器、湯沸室は防水型の定温式へ訂正します。指定区間は４本配線へ直します。

無窓階では、一般室に熱感知器を置いたままにしないことが重要です。0.6mのはりは感知区域を分け、個数を各区域で計算します。

正解：男女便所の感知器を削除し、休憩室は光電式、湯沸室は定温式１種防水型へ変更します。機器収容箱―湯沸室、応接室―廊下は４本配線へ訂正します。

同じ無窓階でも、室の用途によって煙感知器と防水型熱感知器を使い分けます。終端抵抗は問題条件どおり動かしません。

正解：警戒区域①はレストラン・厨房・倉庫、警戒区域②は事務室・店舗A・店舗B・電気設備室・バッテリー室・機械室で構成します。W.C.と別階警戒の階段・EVには設置しません。

用途ごとに適応感知器を選んだ後、各警戒区域をまたがない送り配線にします。特殊環境の電気設備室・バッテリー室は一般室と同じ感知器にしない点がポイントです。

正解：警戒区域⑨は機器収容箱から事務室・会議室・倉庫・廊下へ送り、廊下の煙感知器を末端にします。警戒区域⑩は４本で送り、終端抵抗を機器収容箱内に戻します。

湯沸室は防水型の定温式、一般居室は差動式、必要な廊下は光電式を選びます。２本配線と４本配線では、終端抵抗の戻し方が変わります。

正解：次の配置・配線例のとおり

まず警戒区域No.１を確認し、各室の用途・面積・天井高さから感知器の種別と最少個数を決めます。ごみ集積室、オイルタンク室、ボイラー室などは環境へ適応する熱感知器を選び、その他の部分は条件に適応する煙感知器を配置します。

機器収容箱を起点と終点にして、感知器を枝分かれのない送り配線で結びます。終端抵抗は条件どおり機器収容箱内へ記入します。

正解：警戒区域１、感知器13個。次の配置・配線例のとおり

階段・EV等を除く面積は24m×23m＝552㎡で、一辺も24mです。600㎡以下かつ一辺50m以下なので、解答する水平部分は１警戒区域にできます。

感知器は、バッテリー室１個、機械室１個、湯沸室１個、展示室４個、守衛室１個、ホール１個、事務室３個、廊下１個で、合計13個です。展示室は天井高さ4.5mなので、140㎡÷35㎡＝４個となります。廊下の歩行距離は22.5mで、煙感知器を１個設けます。

配線は機器収容箱から各感知器を一筆書きのように結び、機器収容箱へ戻します。ホールから守衛室を経てホールへ戻る区間だけ４芯とし、その他は２芯で仕上げます。

正解：リハビリ室と病室・廊下へ適応する感知器を必要最少数で配置し、浴室・便所・別階警戒の階段・EV・PSを除外します。終端抵抗は指定どおり病室Aです。

天井高８mでは、感知器の設置高さ区分を先に確認します。病院は用途による煙感知器の設置条件もあるため、一般事務所と同じ選び方にしません。

正解：⑤は社員食堂・厨房・倉庫、⑥は湯沸室・通信機室・休憩室・更衣室・用度品庫を、用途に適応する感知器で送り配線します。

厨房カウンター上の90cm垂れ壁で煙の流入を区切ります。厨房・湯沸室は防水型、木製押入れには必要な熱感知器を設け、指定室の終端抵抗へ配線します。

正解：オイルタンク室は防爆型、バッテリー室は耐酸型、ポンプ室は防水型を選び、地階の一般室には適応する煙感知器を配置します。

特殊環境は、まず場所の性質を言葉で分類してから凡例の感知器へ対応させます。全回路は４本配線で機器収容箱へ戻します。

正解：変電室・倉庫・機械室・ボイラー室・オイルタンク室へ適応感知器を配置し、一つの警戒区域として機器収容箱へ戻る回路を完成させます。

地階の一般室とボイラー・油などの特殊室を分けて考えます。終端抵抗が機器収容箱内なので、末端から戻す配線が必要です。

正解：宿泊室には光電式スポット型２種蓄積型を配置し、廊下は垂れ壁で感知区域を分けます。浴室・トイレ・UB・屋外階段・別階警戒のEVは除外します。

ホテル客室は蓄積型の指定を凡例で確認します。垂れ壁0.6mは熱感知器・煙感知器の感知区域判定へ反映します。

正解：各個室へ光電式スポット型と地区音響装置を配置し、厨房は防水型、一般室は差動式で処理します。受信機に必要な機能は再鳴動機能です。

個室は各室ごとに感知・警報できるようにし、廊下は歩行距離で煙感知器数を決めます。音響停止後も再び鳴動できる機能を答えます。

正解：聖堂・祭壇を垂れ壁で分け、設置高さに適応する光電式スポット型を必要最少数配置します。その他の室も用途に応じて配置し、二つの警戒区域を完成させます。

９m高天井では設置できる感知器種別を先に絞ります。１m垂れ壁は明確に感知区域を分けるため、聖堂と祭壇を別計算します。

正解：設問１は3,000㎡を超える。①５本、②４本、③７本、④５本、⑤10本、⑥６本、⑦12本、⑧７本、⑨２本

設問１は「以上」ではなく「超える」です。５階以上かつ3,000㎡超を一組で確認します。

配線本数は、普通配線と耐熱配線を分けて数えます。感知器回路のL・C、P型１級発信機のA・T、地区音響のBL・Bc、表示灯のU＋・U－を書き出し、上階で使い終えた線を順に減らします。

正解：①２、②10、③２、④２、⑤14、⑥２

IV線は、最上階から下へ向かうほど表示線と共通線を積み上げます。４階機器収容箱の下は８本、３階の下は10本、２階の下は12本、１階と受信機の間は14本です。

HIV線は一斉鳴動のベル線B・Bなので、各区間とも２本です。したがって、空欄は①２、②10、③２、④２、⑤14、⑥２となります。

正解：A＝２、B＝７、C＝２、D＝７、E＝２、F＝８、G＝２。HIVの接続先は地区音響装置です。

一斉鳴動なのでHIVはベル線B・Bの２本です。IVは表示線・共通線・応答線・電話線・表示灯線を、各幹線に残る区域分だけ数えます。

正解：２階幹線はIV５本・HIV２本、１階幹線はIV６本・HIV２本。HIVの接続先は地区音響装置です。

小屋裏・２階・１階の表示線を順に加え、共通線は１本で共用します。一斉鳴動なのでベル線２本だけをHIVとします。

正解：P型２級受信機は使用できます。a＝５、b＝２、c＝６、d＝２、e＝７、f＝２、g＝８、h＝２。

警戒区域は①〜⑤の５区域なのでP型２級を使用できます。一斉鳴動のためHIVは各階とも２本です。

正解：法令空欄は『3,000㎡を超える』。①５、②４、③７、④５、⑤10、⑥６、⑦12、⑧７、⑨２。

共通線C１・C２を各５区域で分け、区分鳴動のベル線を階ごとに積み上げます。兼用条件により表示灯線はHIV側です。

正解：６階Aは表示線11本、共通線２本、応答線１本、電話線１本、表示灯線２本、ベル線６本。共通線は３本以上。区分鳴動条件は５階以上かつ3,000㎡超です。

全区域鳴動へ移るのは、区分鳴動開始から一定時間が経過した場合と受信機が新たな火災信号を受信した場合です。

正解：６階IV７本・HIV２本、５階IV８本・HIV３本、４階IV９本・HIV４本、３階IV10本・HIV５本。屋内消火栓設備との連動は『無』です。

連動していれば表示灯線がHIVとなり、既知の３階IV10本・HIV５本と一致しません。表示灯線はIV、区分鳴動のベル線とベル共通線をHIVで数えます。

正解：ア＝２、イ＝10、ウ＝２、エ＝12、オ＝２。

４階IV８/HIV２、３階IV10/HIV２、２階IV12/HIV２、１階IV15/HIV２です。警戒区域④と階段⑨は共通線C２をまとめます。

正解：区分鳴動、発信機と屋内消火栓起動装置の兼用は有。C２は警戒区域⑬〜⑦、C１は⑥〜①。受信機はP型１級です。

HIVが６階４本から１階９本へ１本ずつ増えるため区分鳴動です。さらに表示灯線２本もHIVに含まれる本数なので、発信機は兼用と判断します。

正解：Aは×、Bは○、Cは○、Dは×

光軸高さの80％だけでなく、１種は20m未満、２種は15m未満という取付面高さの上限も同時に確認します。

正解：①14m以下、②５m以上35m以下、③１m以内、④0.6m以上７m以下、⑤５m以上35m以下

左側の事務室部分は12m×41m＝492㎡で警戒区域①、工場Aは540㎡で警戒区域②です。工場Bは660㎡なので、光軸をまたがない位置で330㎡ずつに分け、警戒区域③・④とします。合計は４警戒区域です。

左側には、更衣室へ差動式スポット型２種を１個、湯沸室へ定温式スポット型１種防水型を１個、事務室へ差動式スポット型２種を３個、廊下へ光電式スポット型２種を１個配置します。便所には配置しません。

正解：変電室は、点検できる差動スポット試験器を組み合わせた構成で処理します。消火ポンプ室は防水型、地階の一般室は煙感知器、便所と別階警戒の階段・EVは除外します。

試験器へ接続する管の本数まで書き分け、はりで分かれた機械室・倉庫は感知区域ごとに個数を計算します。空気管式で作図する場合は壁から1.5m以内、短辺間隔６m以下を確認します。

正解：⑦は宴会場・厨房・倉庫、⑧は湯沸室・控室・着替室などへ適応感知器を配置します。空気管をコイル巻きにする理由は、露出空気管を感知区域ごとに20m以上確保するためです。

厨房・湯沸室は防水型、一般室は差動式、便所は除外します。空気管の長さ不足をコイル巻きで補い、検出部と回路を完成させます。

正解：A＝30m以下、B＝10m以下。階段の煙感知器は垂直距離15m以下ごとに設け、地上部分と地下部分を分けて配置します。

廊下の距離は中心線に沿った歩行距離です。階段は地上と複数地下階を別の警戒区域として考えるため、同じ感知器配置へまとめません。

正解：図Aは５区域・P型２級５回線。図Bは10区域・P型１級10回線。図Cは３区域・P型２級３回線です。

図Bは幅60mで階段間が50mを超えるため左右を分けます。図Cは各階200㎡で、合計500㎡以下の２階例外を使って３区域にできます。

正解：警戒区域13、共通線２本、P型１級受信機。階段・EV・パイプシャフトへ必要最少数の光電式スポット型を配置します。

地下２層は合計400㎡で一区域、地上各階は1,100㎡なので２区域ずつです。水平距離50m以下の竪穴はまとめられ、屋外階段は除外します。

正解：警戒区域６。P型１級＝○、P型２級＝×、P型３級＝×、R型＝○、G型＝×。共通線は１本です。

１〜５階の水平区域が５、階段ホールが１で合計６区域です。P型２級は５回線までなので使えません。６区域は共通線１本で共用できます。

正解：EV機械室天井へ煙感知器１個。階段は15m以下ごと、パイプシャフト頂部へ煙感知器。廊下へ煙感知器１個、98㎡事務所へ差動式３個、70㎡事務所へ２個です。

EVは機械室との開口、パイプシャフトは開口部0.8㎡＋床２㎡、廊下は階段まで12mを根拠に判定します。事務所は35㎡で割って端数を切り上げます。

正解：警戒区域は４。１・２階、３・４階、５階、階段・EV・パイプダクトの四つに分けます。２階客席は差動式、事務所兼厨房は防水型を配置します。

面積合計500㎡以下なら２階にわたる例外を使えます。階段・EV・パイプダクトは水平距離50m以内なので一つの竪穴区域にまとめます。

正解：階段室の煙感知器は３個。４階は湯沸室へ防水型１個、更衣室１個、事務室３個、会議室１へ２個、会議室２へ終端抵抗付き１個、廊下へ煙感知器１個です。

特定１階段等防火対象物の階段は垂直距離7.5m以下ごとです。3.2m×５層÷7.5m＝2.13…を切り上げて３個とします。

正解：警戒区域13、共通線２本、P型１級受信機

地上の各階は1,000㎡なので２警戒区域ずつ設定します。地階２層は合計400㎡のため一つにまとめ、地上側の階段・EV昇降路・パイプシャフトと地下側の階段を竪穴区域として分けると合計13警戒区域です。

階段室には垂直距離15m以下ごとEV昇降路とパイプシャフトには頂部を基本として煙感知器を配置します。図の開口部条件も確認します。

共通線は７警戒区域ごとに１本なので、13÷７＝1.85…を切り上げて２本です。13回線を使用するため、受信機はP型１級を選びます。

正解：警戒区域18、共通線３本、P型１級受信機

屋内階段には垂直距離15m以下ごとに煙感知器を配置するため、３個必要です。ダクトは頂部へ１個、EVは昇降路頂部と機械室の間に開口部があるため、機械室の天井へ１個設けます。屋外階段には配置しません。

各階1,100㎡の水平部分は二つに分かれるので、８階×２区域＝16区域です。水平距離30mのダクトとEV昇降路を一つの竪穴区域にまとめ、51m離れた屋内階段を別区域とすると、合計18警戒区域です。

共通線は１本につき７警戒区域以下なので、18÷７＝2.57…を切り上げて３本です。18回線を扱うため、受信機はP型１級を選びます。
