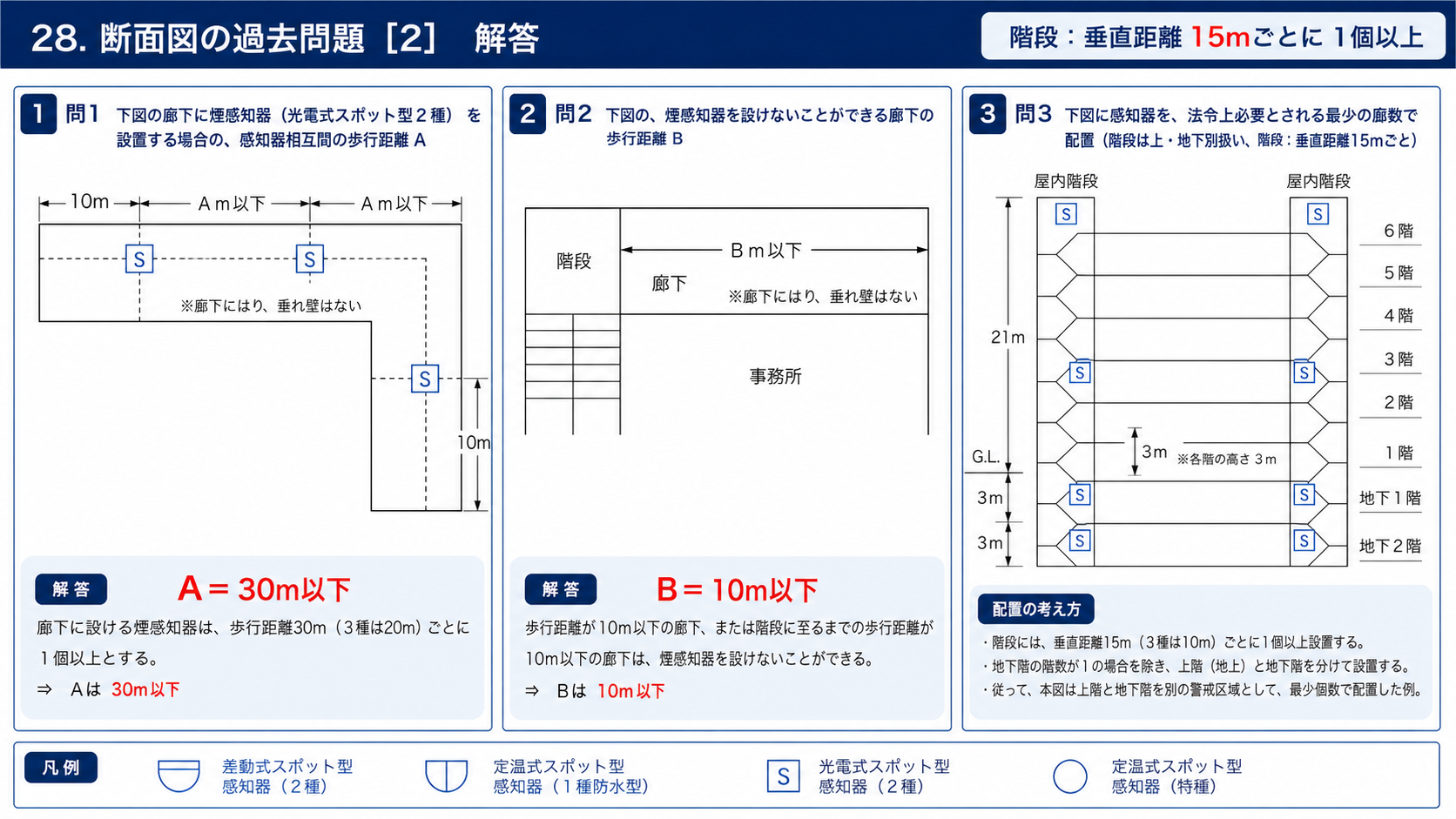

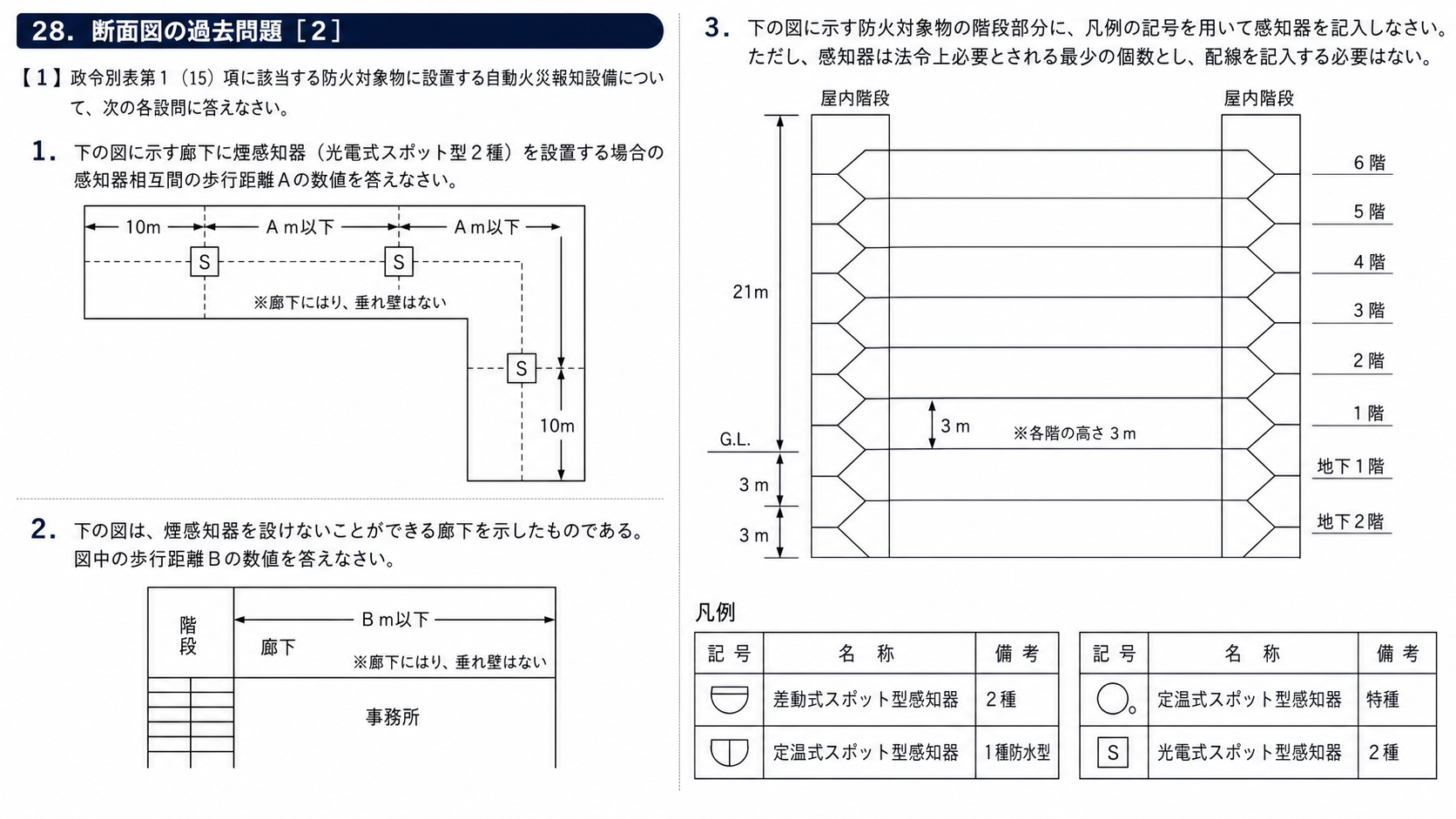

正解：A＝30m以下、B＝10m以下。階段の煙感知器は垂直距離15m以下ごとに設け、地上部分と地下部分を分けて配置します。

廊下の距離は中心線に沿った歩行距離です。階段は地上と複数地下階を別の警戒区域として考えるため、同じ感知器配置へまとめません。

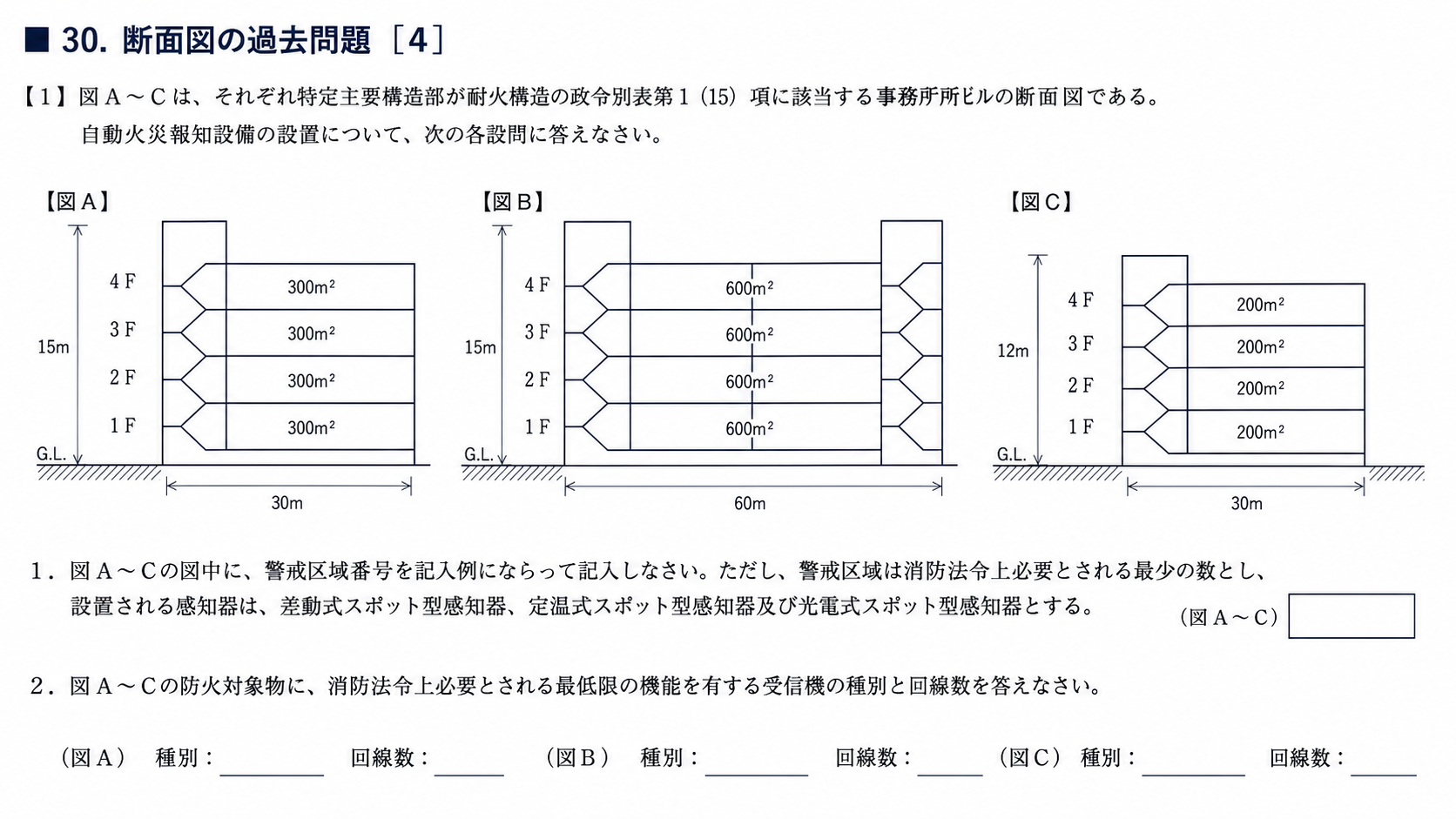

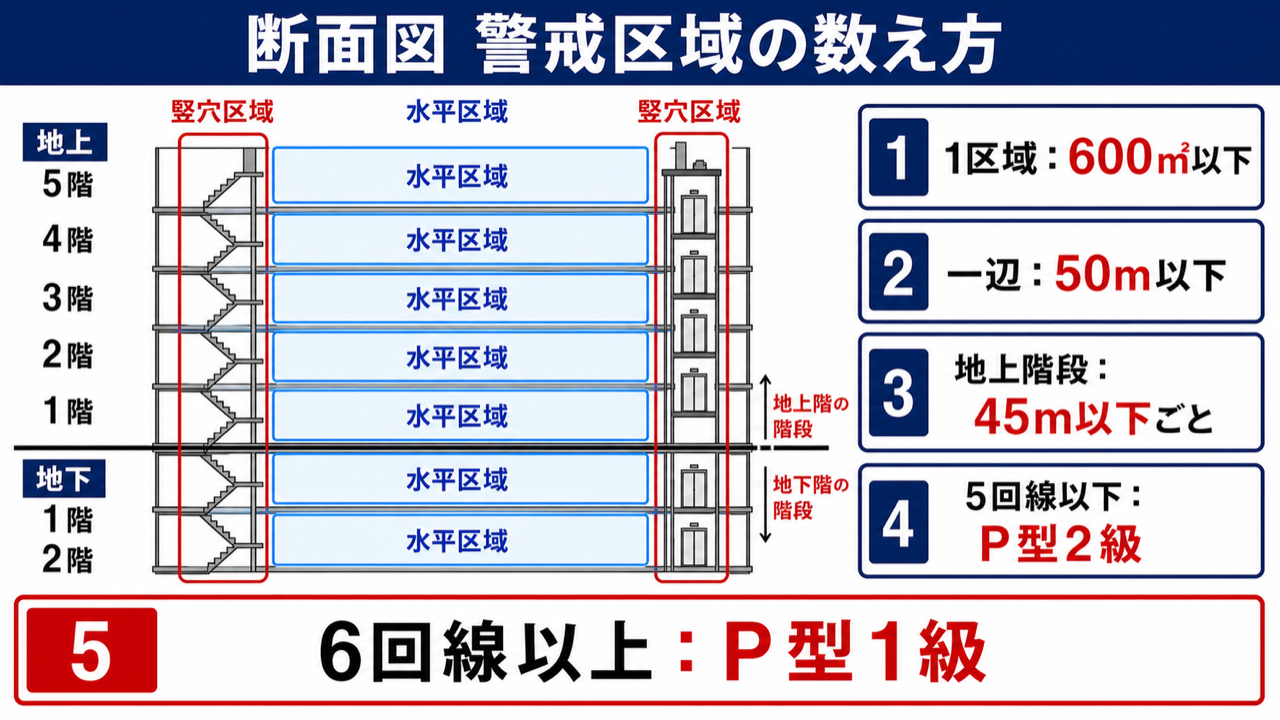

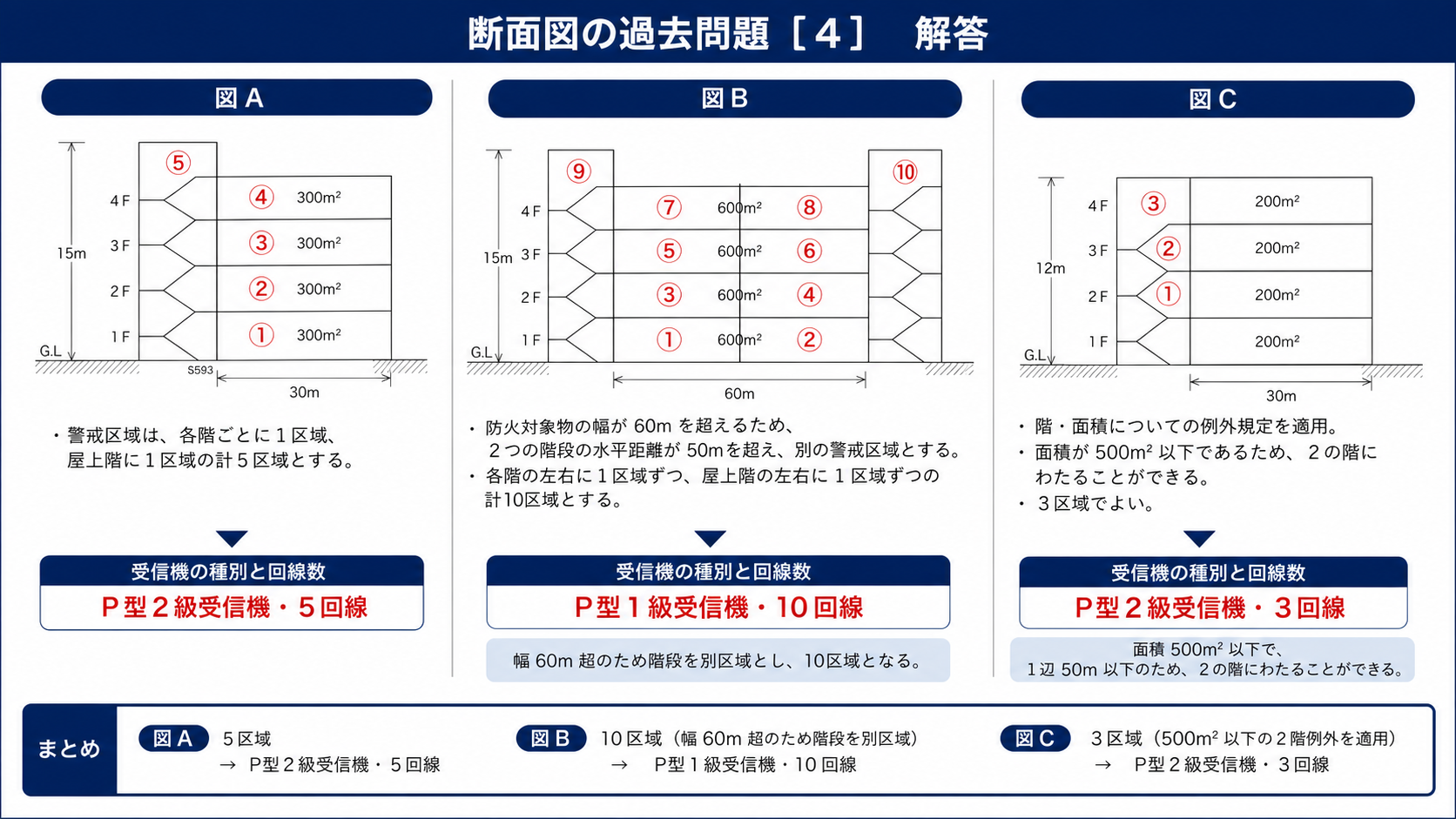

正解：図Aは５区域・P型２級５回線。図Bは10区域・P型１級10回線。図Cは３区域・P型２級３回線です。

図Bは幅60mで階段間が50mを超えるため左右を分けます。図Cは各階200㎡で、合計500㎡以下の２階例外を使って３区域にできます。

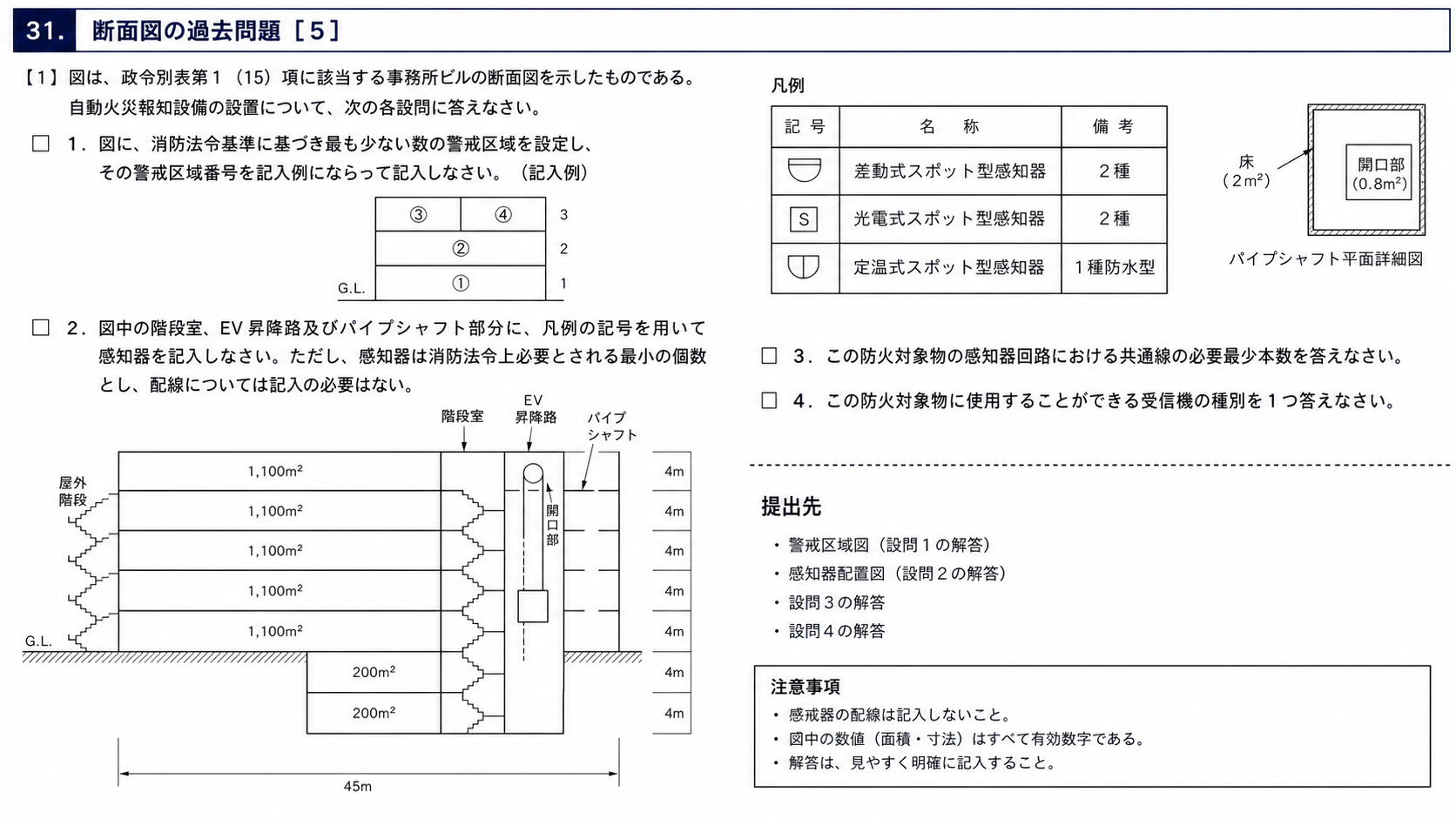

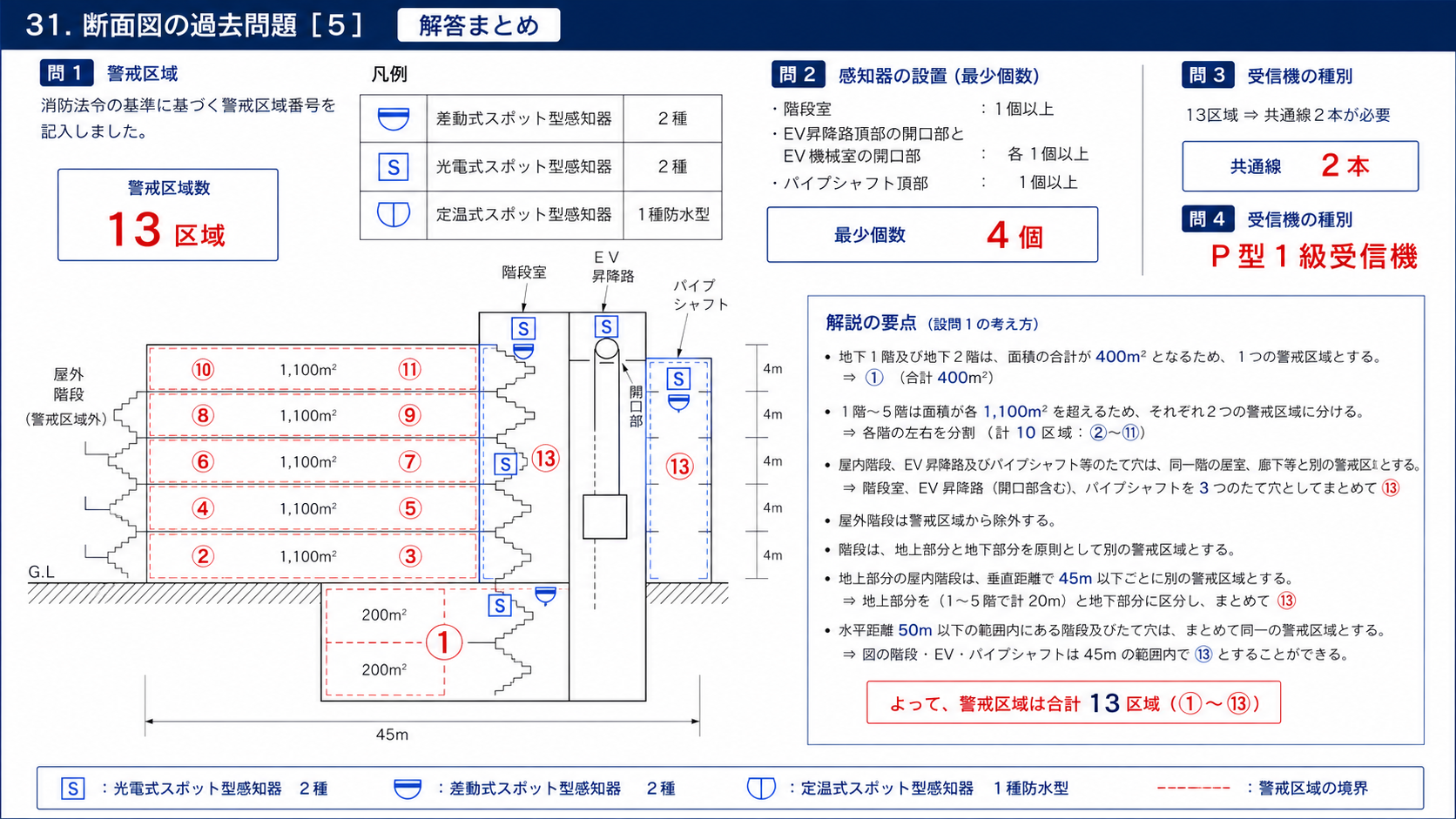

正解：警戒区域13、共通線２本、P型１級受信機。階段・EV・パイプシャフトへ必要最少数の光電式スポット型を配置します。

地下２層は合計400㎡で一区域、地上各階は1,100㎡なので２区域ずつです。水平距離50m以下の竪穴はまとめられ、屋外階段は除外します。

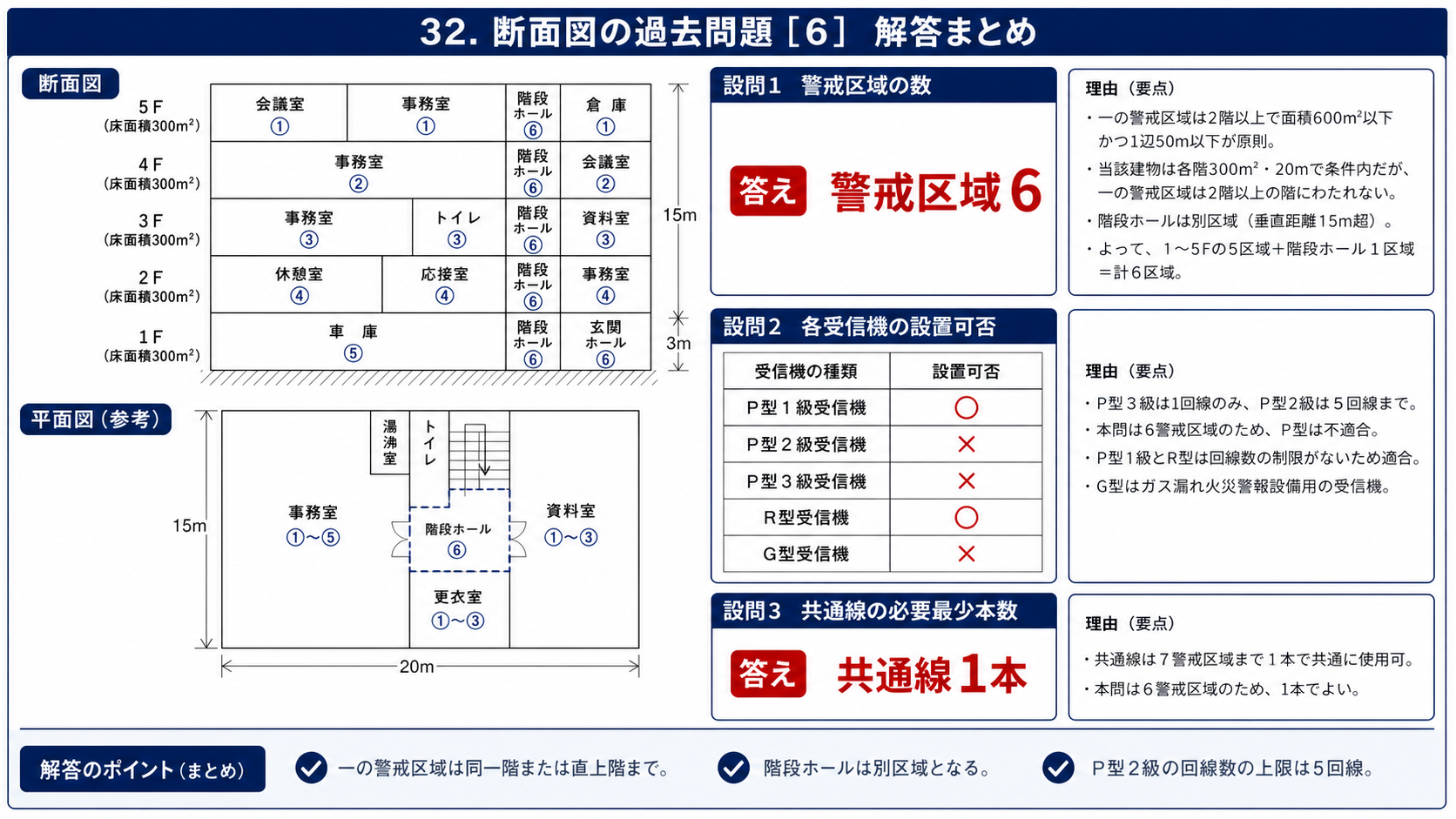

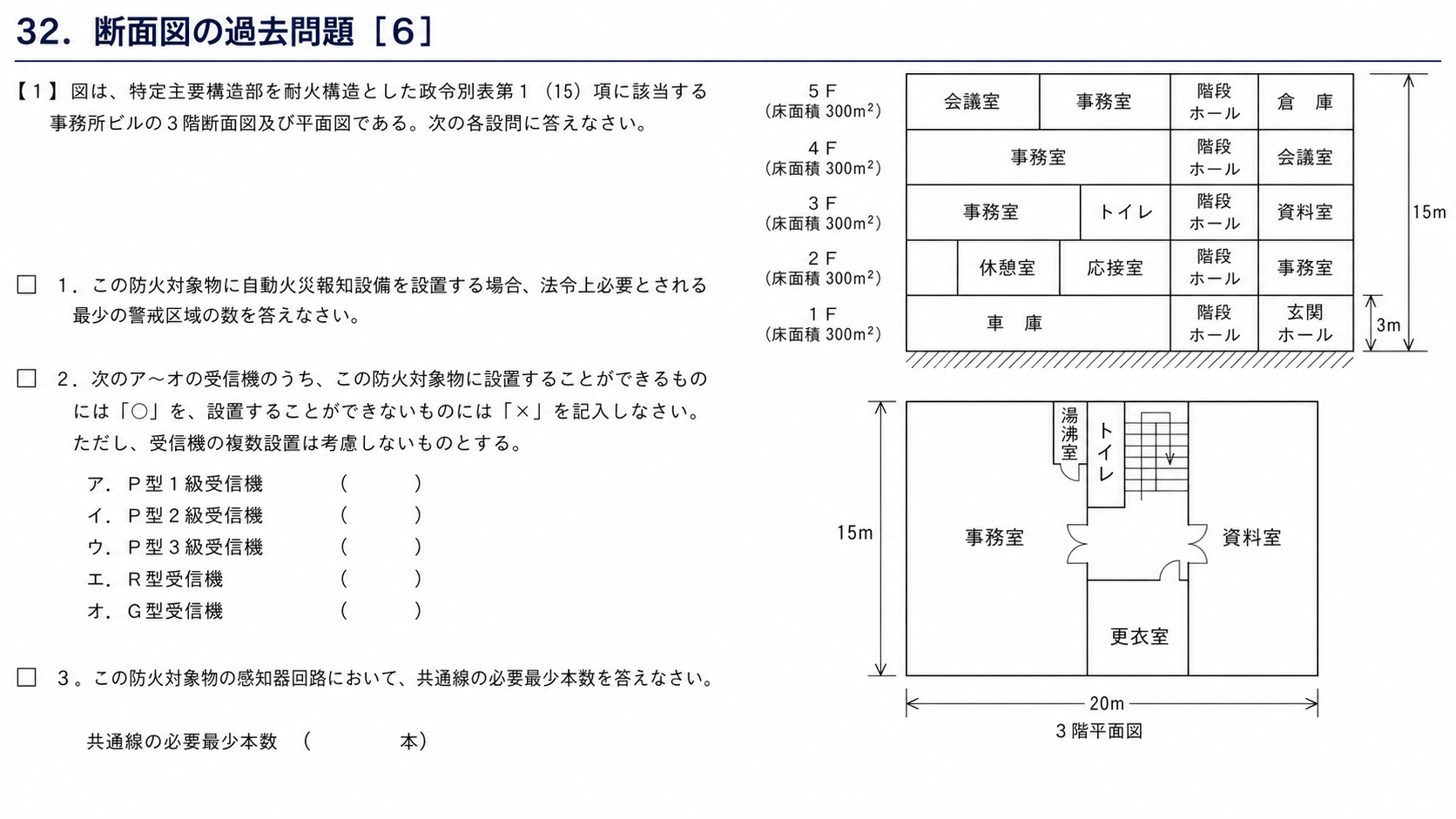

正解：警戒区域６。P型１級＝○、P型２級＝×、P型３級＝×、R型＝○、G型＝×。共通線は１本です。

１〜５階の水平区域が５、階段ホールが１で合計６区域です。P型２級は５回線までなので使えません。６区域は共通線１本で共用できます。

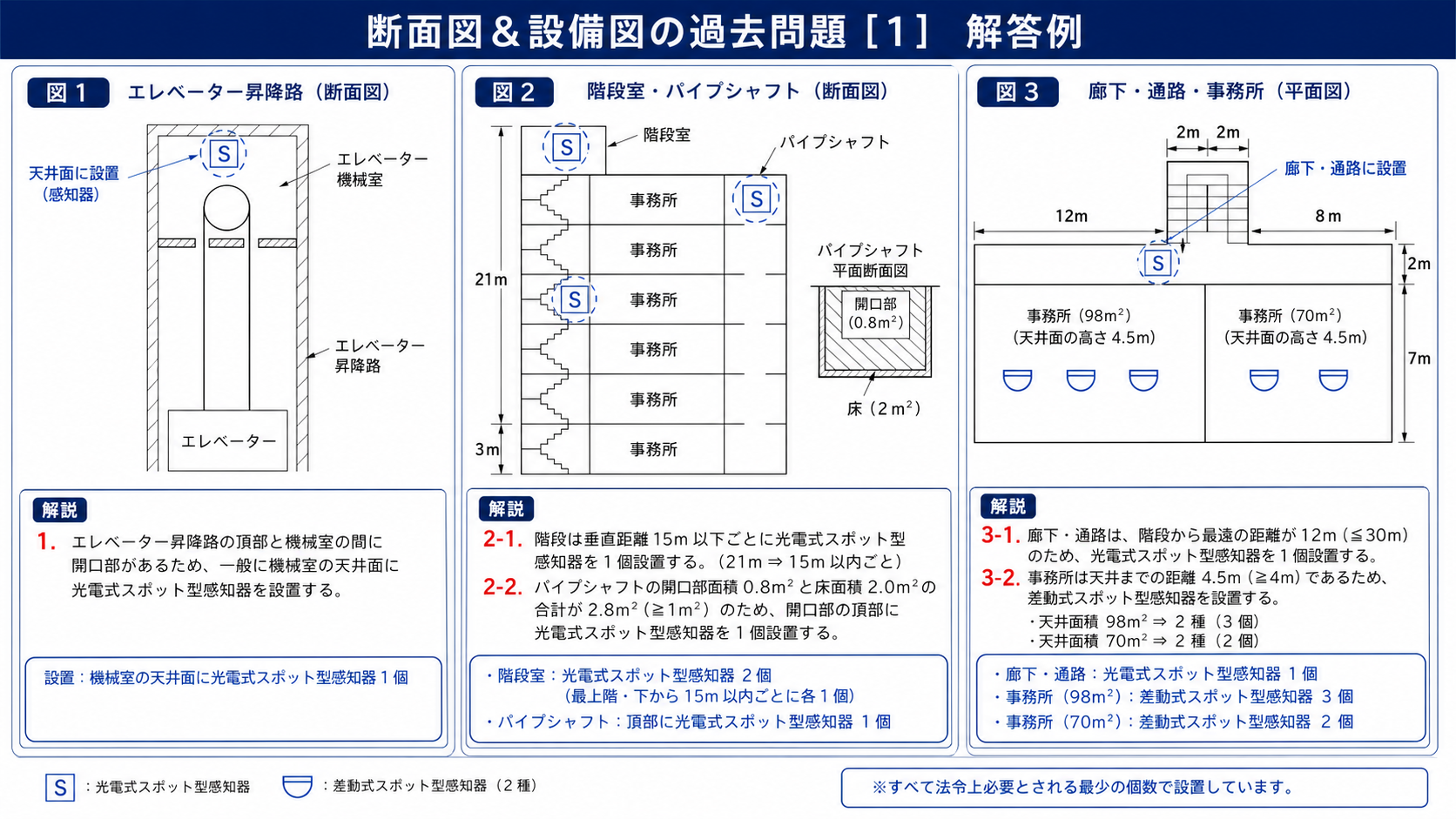

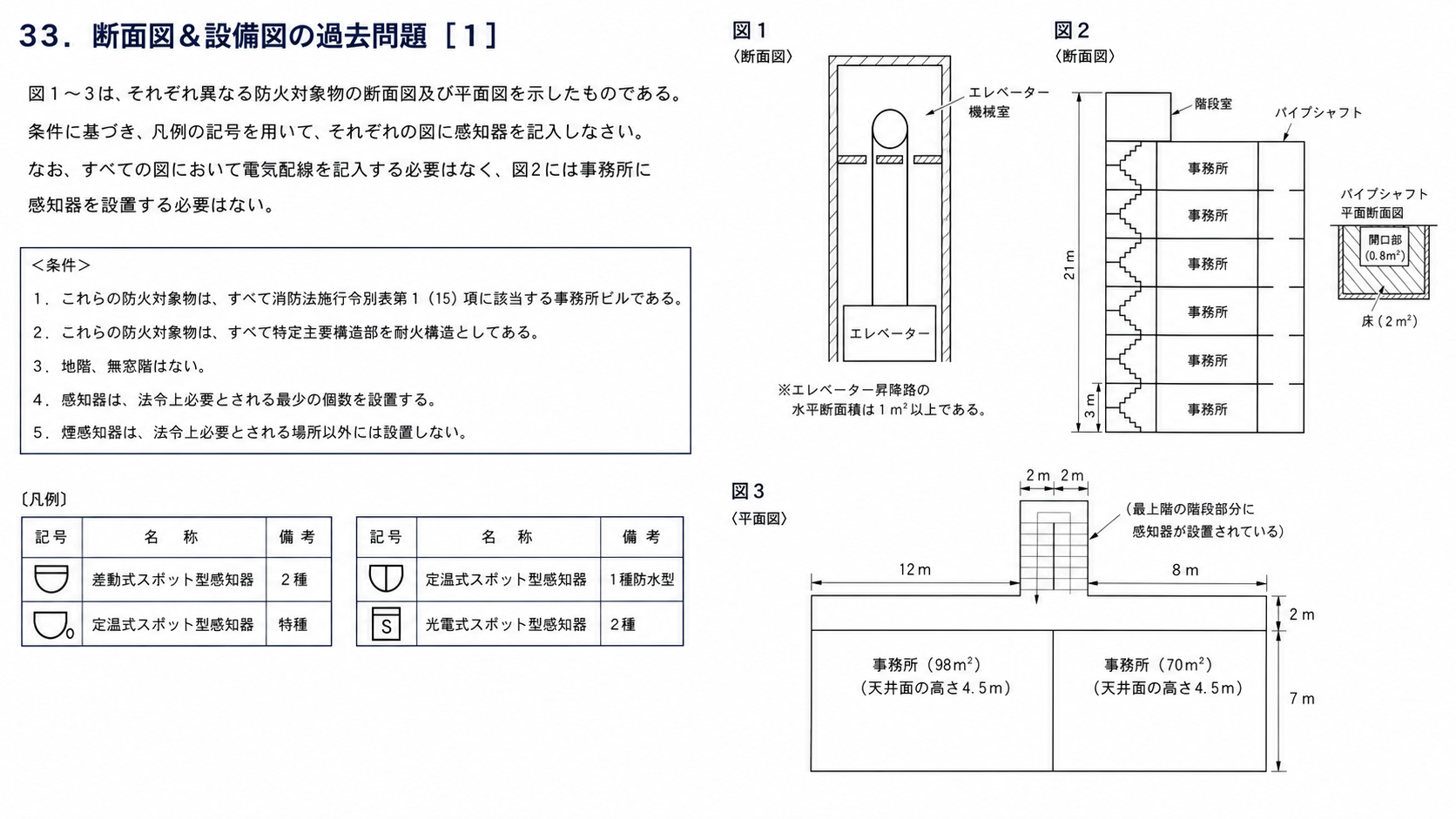

正解：EV機械室天井へ煙感知器１個。階段は15m以下ごと、パイプシャフト頂部へ煙感知器。廊下へ煙感知器１個、98㎡事務所へ差動式３個、70㎡事務所へ２個です。

EVは機械室との開口、パイプシャフトは開口部0.8㎡＋床２㎡、廊下は階段まで12mを根拠に判定します。事務所は35㎡で割って端数を切り上げます。

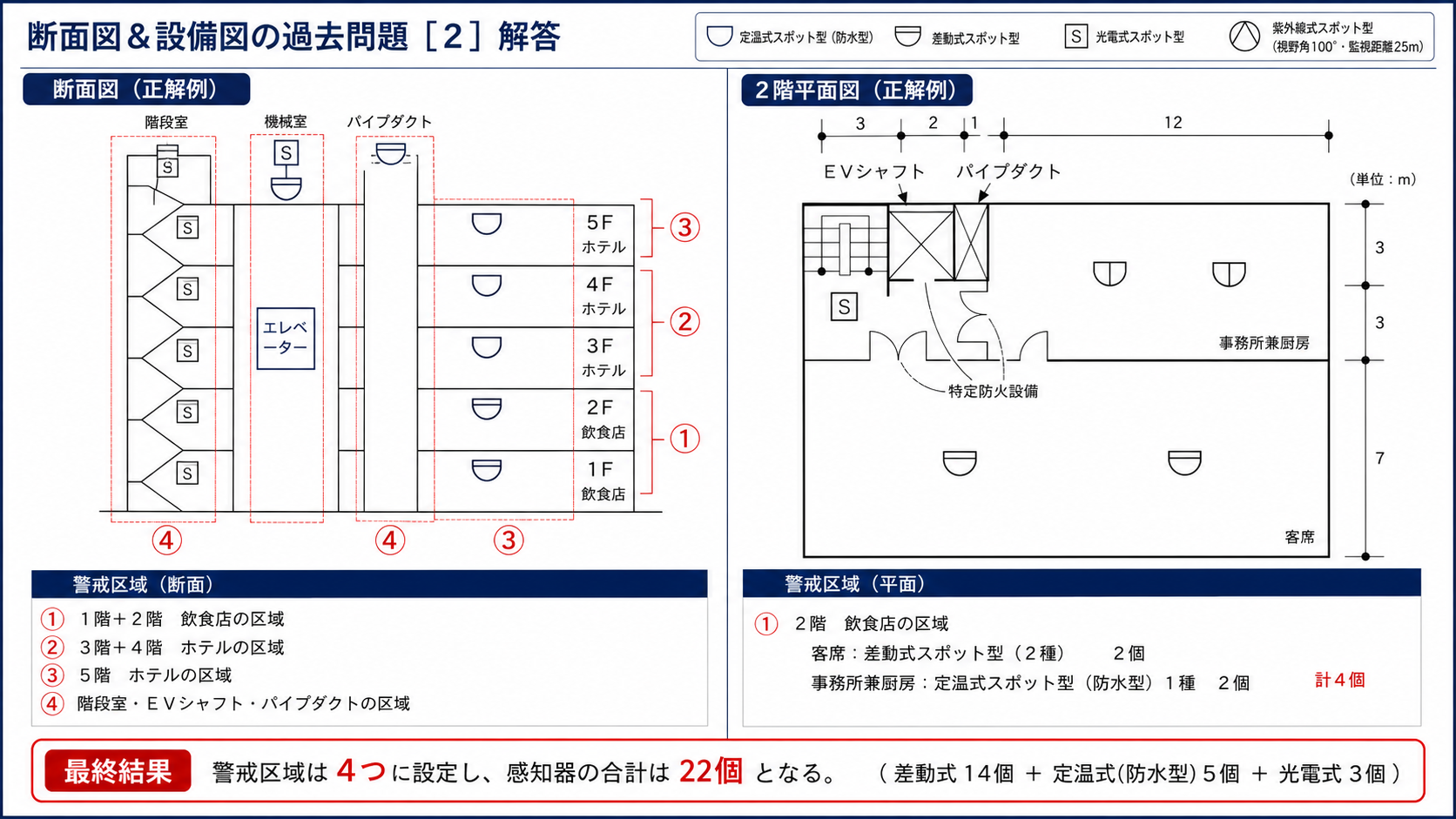

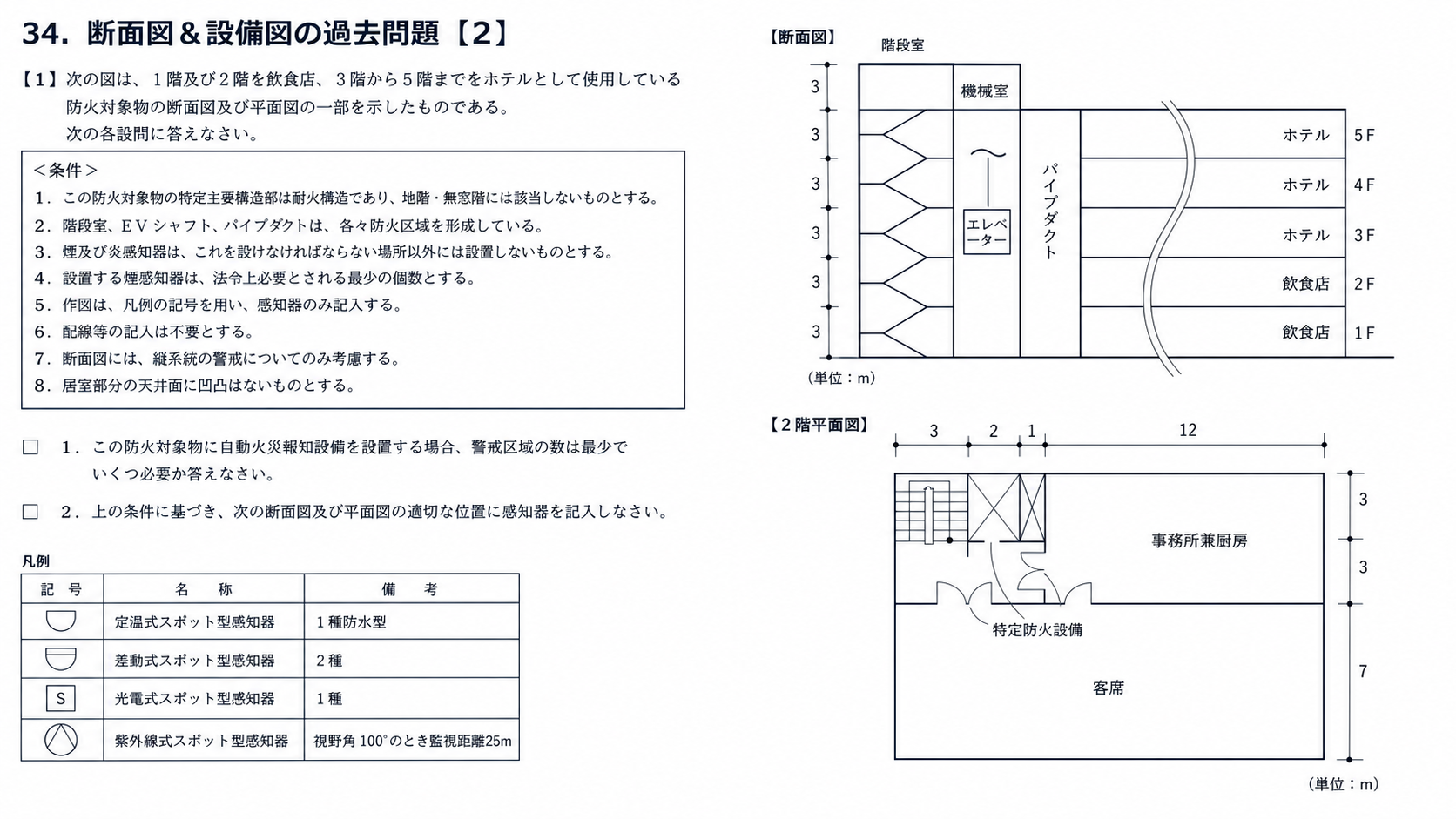

正解：警戒区域は４。１・２階、３・４階、５階、階段・EV・パイプダクトの四つに分けます。２階客席は差動式、事務所兼厨房は防水型を配置します。

面積合計500㎡以下なら２階にわたる例外を使えます。階段・EV・パイプダクトは水平距離50m以内なので一つの竪穴区域にまとめます。

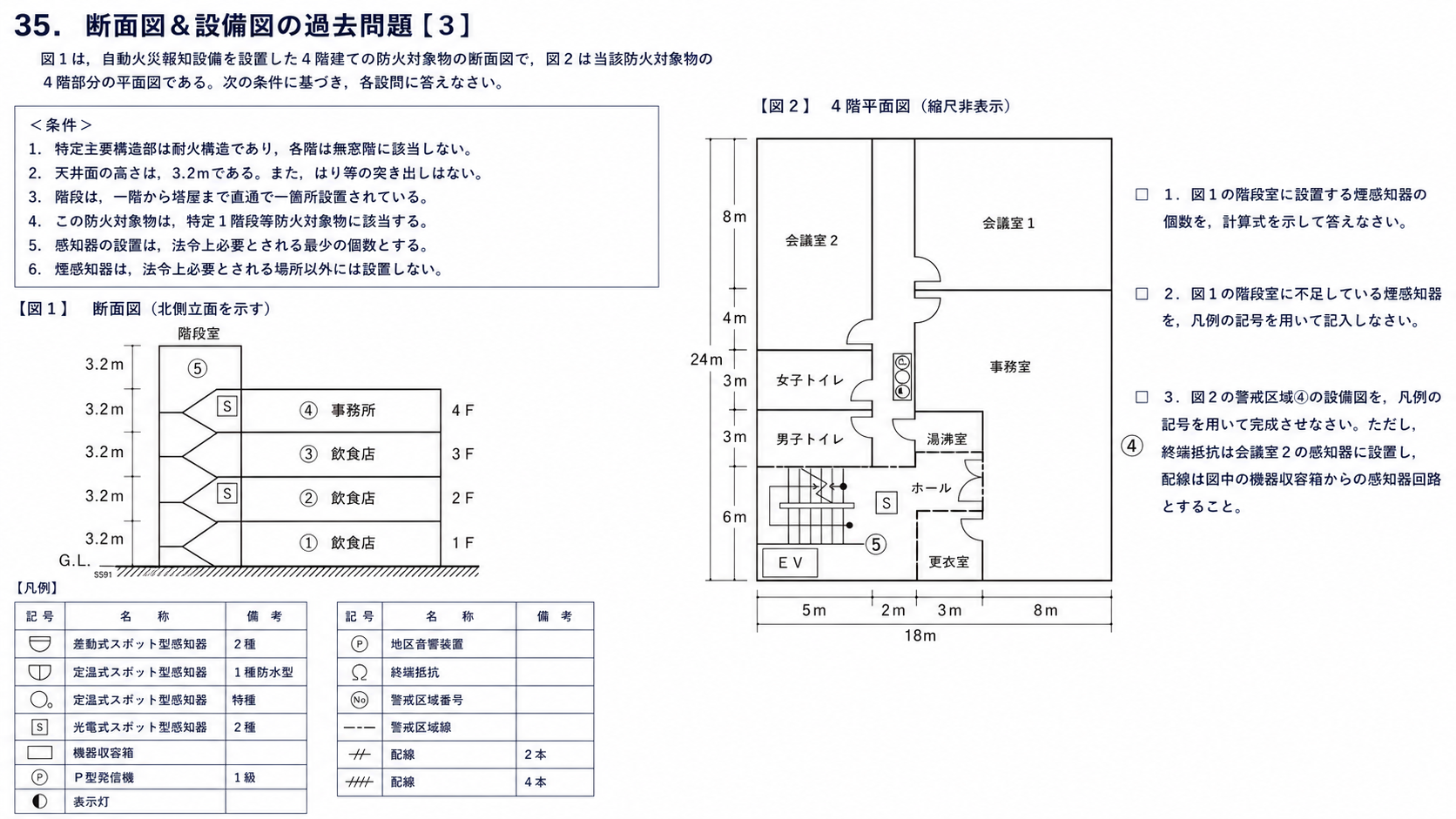

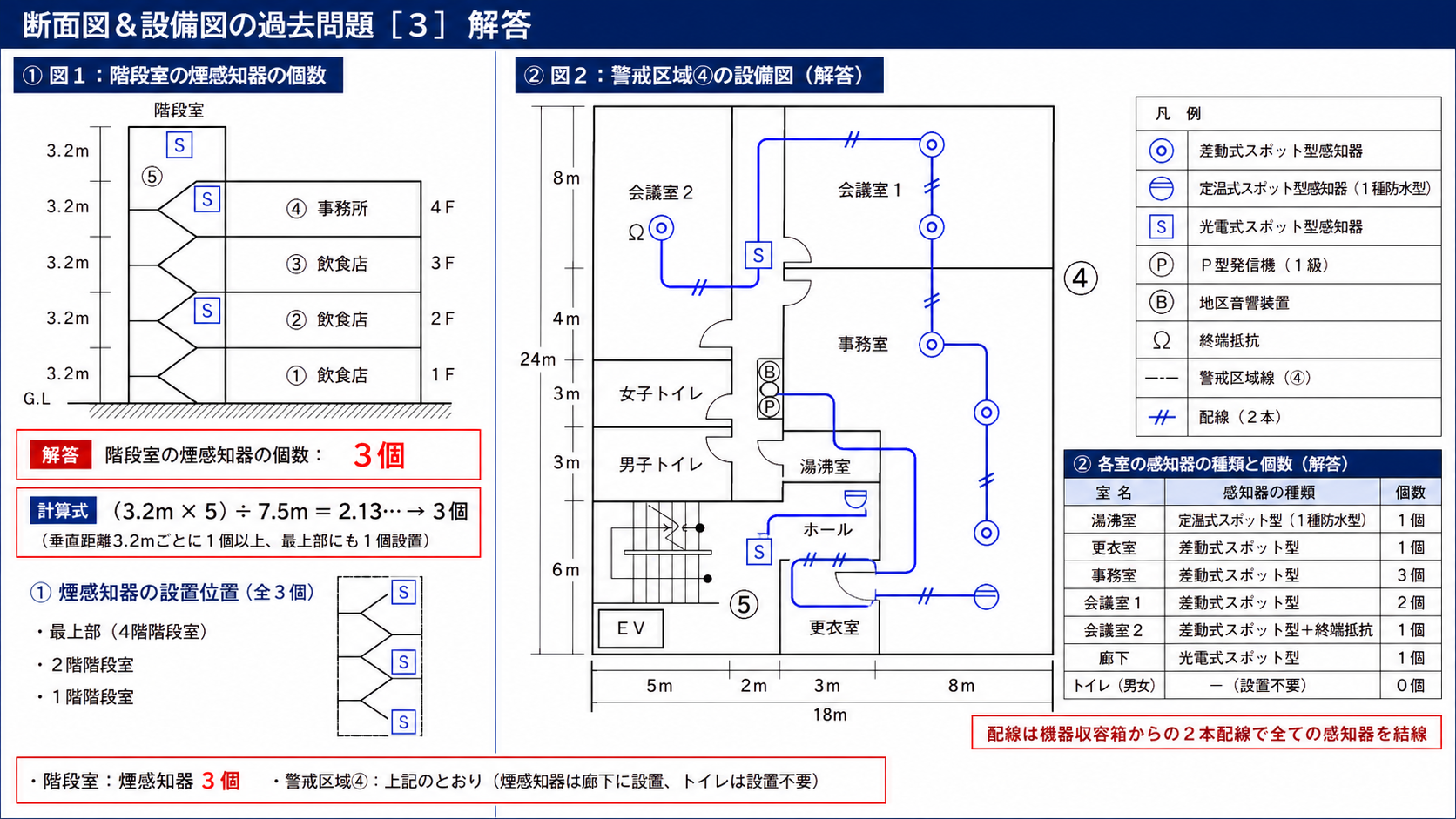

正解：階段室の煙感知器は３個。４階は湯沸室へ防水型１個、更衣室１個、事務室３個、会議室１へ２個、会議室２へ終端抵抗付き１個、廊下へ煙感知器１個です。

特定１階段等防火対象物の階段は垂直距離7.5m以下ごとです。3.2m×５層÷7.5m＝2.13…を切り上げて３個とします。

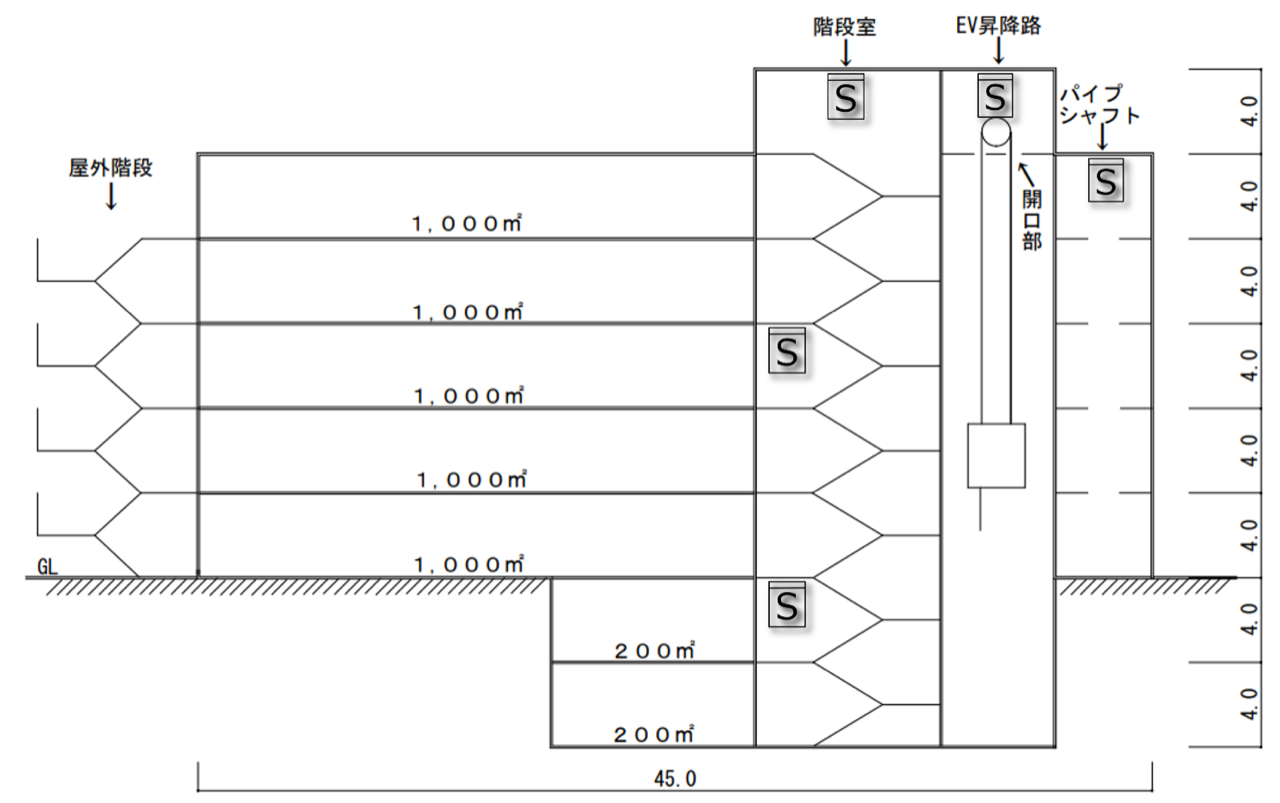

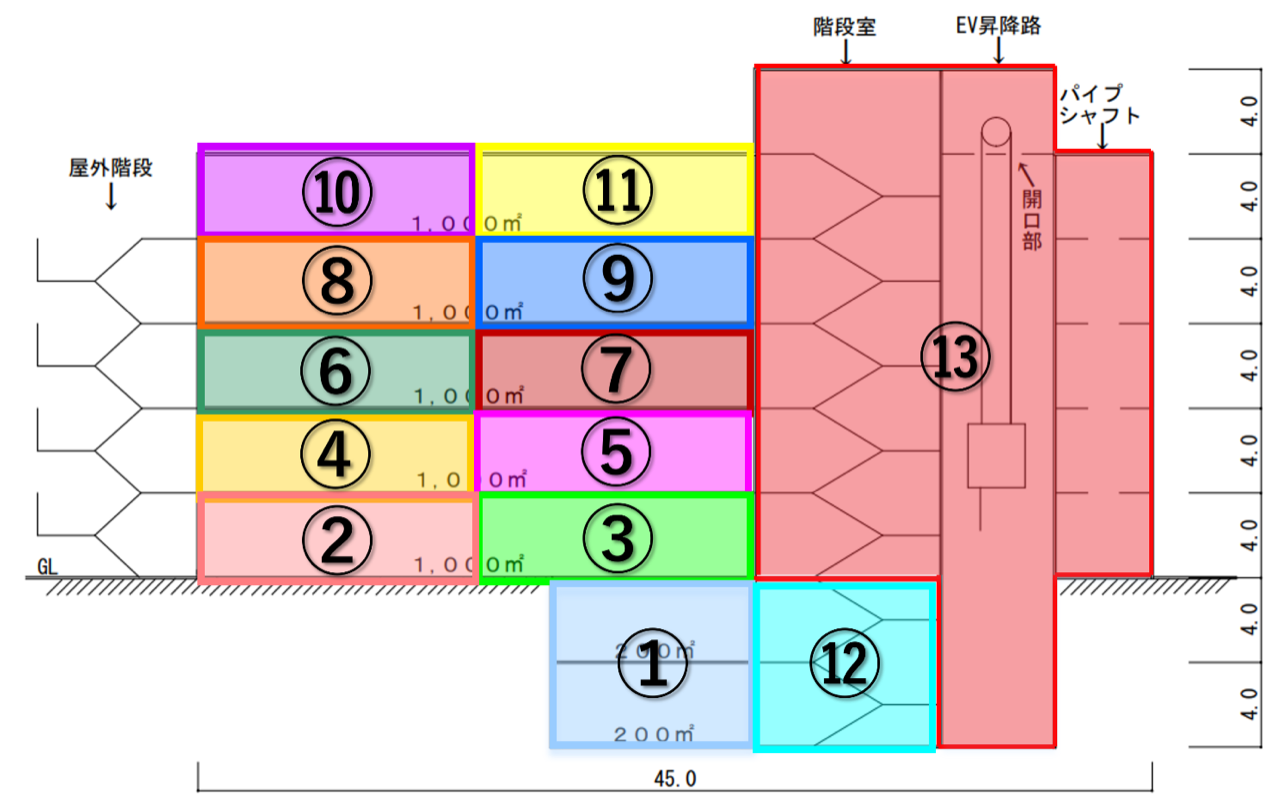

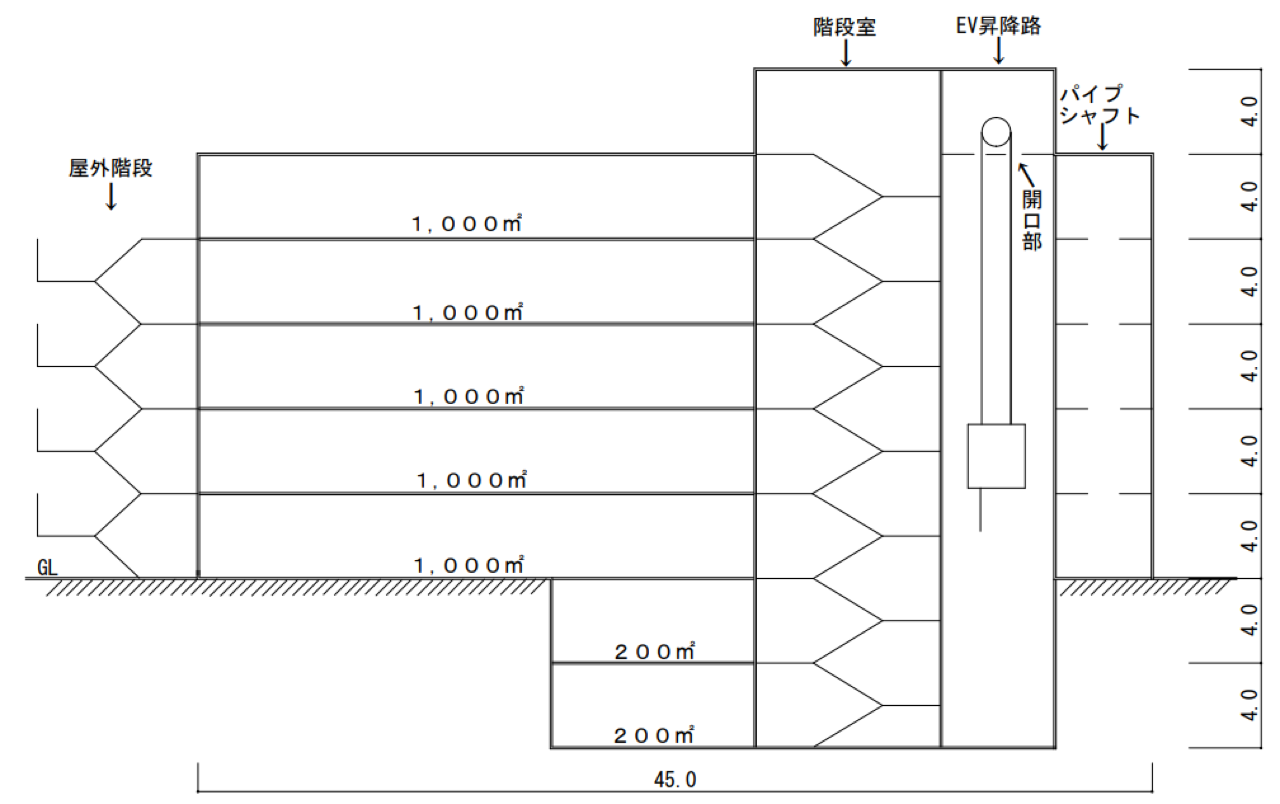

正解：警戒区域13、共通線２本、P型１級受信機

地上の各階は1,000㎡なので２警戒区域ずつ設定します。地階２層は合計400㎡のため一つにまとめ、地上側の階段・EV昇降路・パイプシャフトと地下側の階段を竪穴区域として分けると合計13警戒区域です。

階段室には垂直距離15m以下ごとEV昇降路とパイプシャフトには頂部を基本として煙感知器を配置します。図の開口部条件も確認します。

共通線は７警戒区域ごとに１本なので、13÷７＝1.85…を切り上げて２本です。13回線を使用するため、受信機はP型１級を選びます。

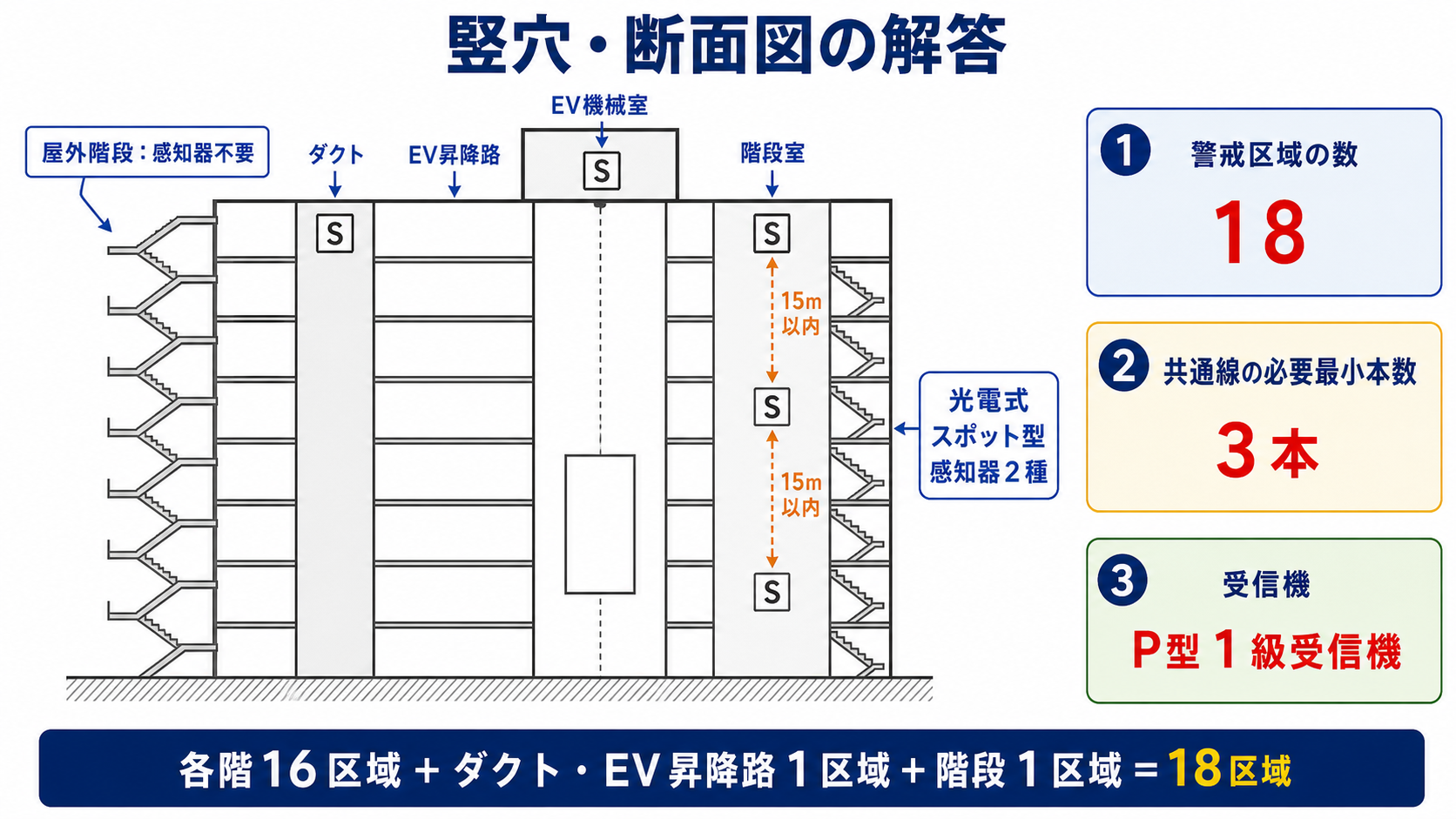

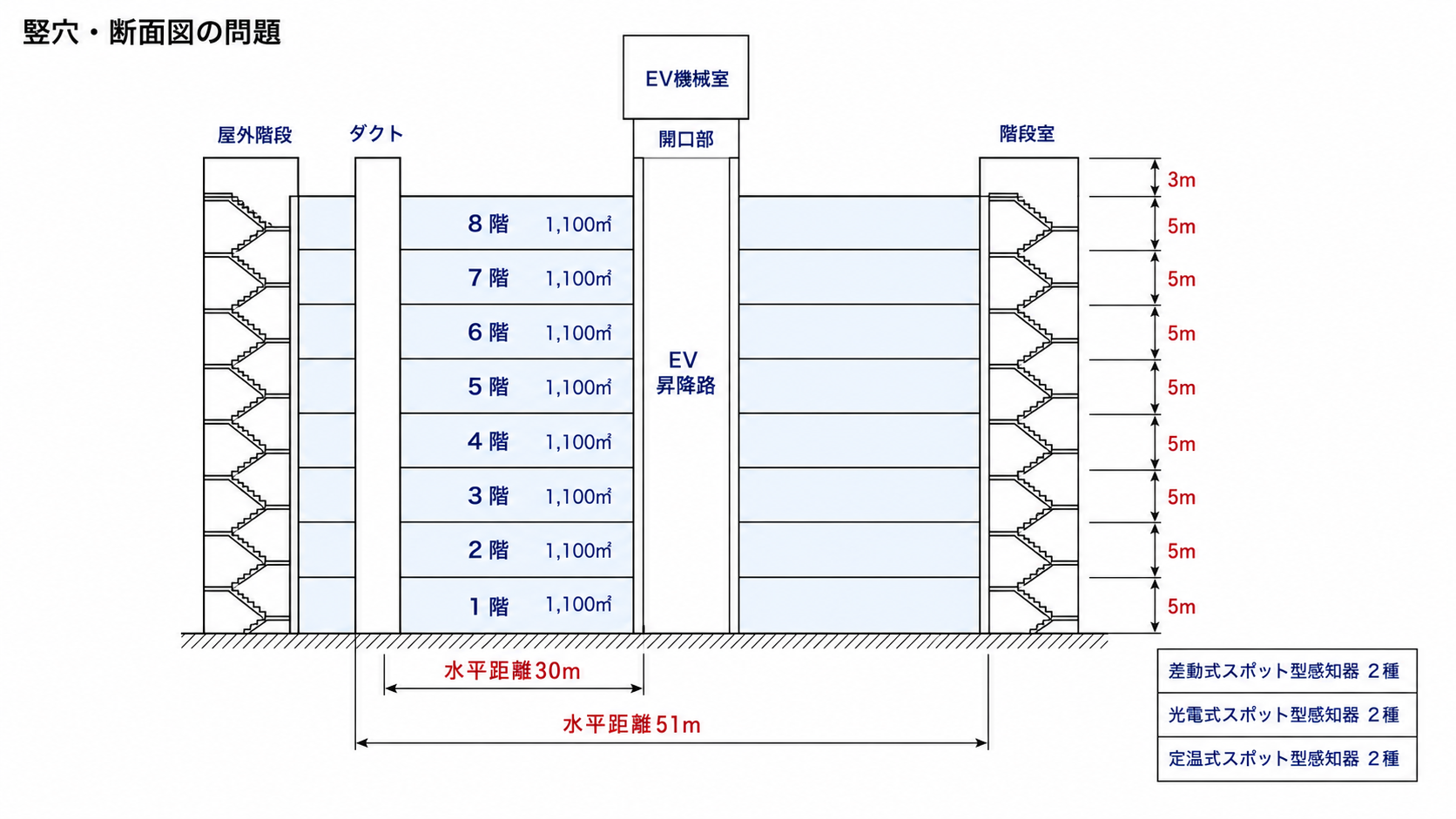

正解：警戒区域18、共通線３本、P型１級受信機

屋内階段には垂直距離15m以下ごとに煙感知器を配置するため、３個必要です。ダクトは頂部へ１個、EVは昇降路頂部と機械室の間に開口部があるため、機械室の天井へ１個設けます。屋外階段には配置しません。

各階1,100㎡の水平部分は二つに分かれるので、８階×２区域＝16区域です。水平距離30mのダクトとEV昇降路を一つの竪穴区域にまとめ、51m離れた屋内階段を別区域とすると、合計18警戒区域です。

共通線は１本につき７警戒区域以下なので、18÷７＝2.57…を切り上げて３本です。18回線を扱うため、受信機はP型１級を選びます。
