製図問題は甲種４類だけの出題です。この講義で扱うのは、図記号を読み、感知器回路と必要な配線本数を答案へ表す手順です。施工方法は「工事・整備②」、配線・終端抵抗・系統図の読解は「鑑別⑤」で扱います。

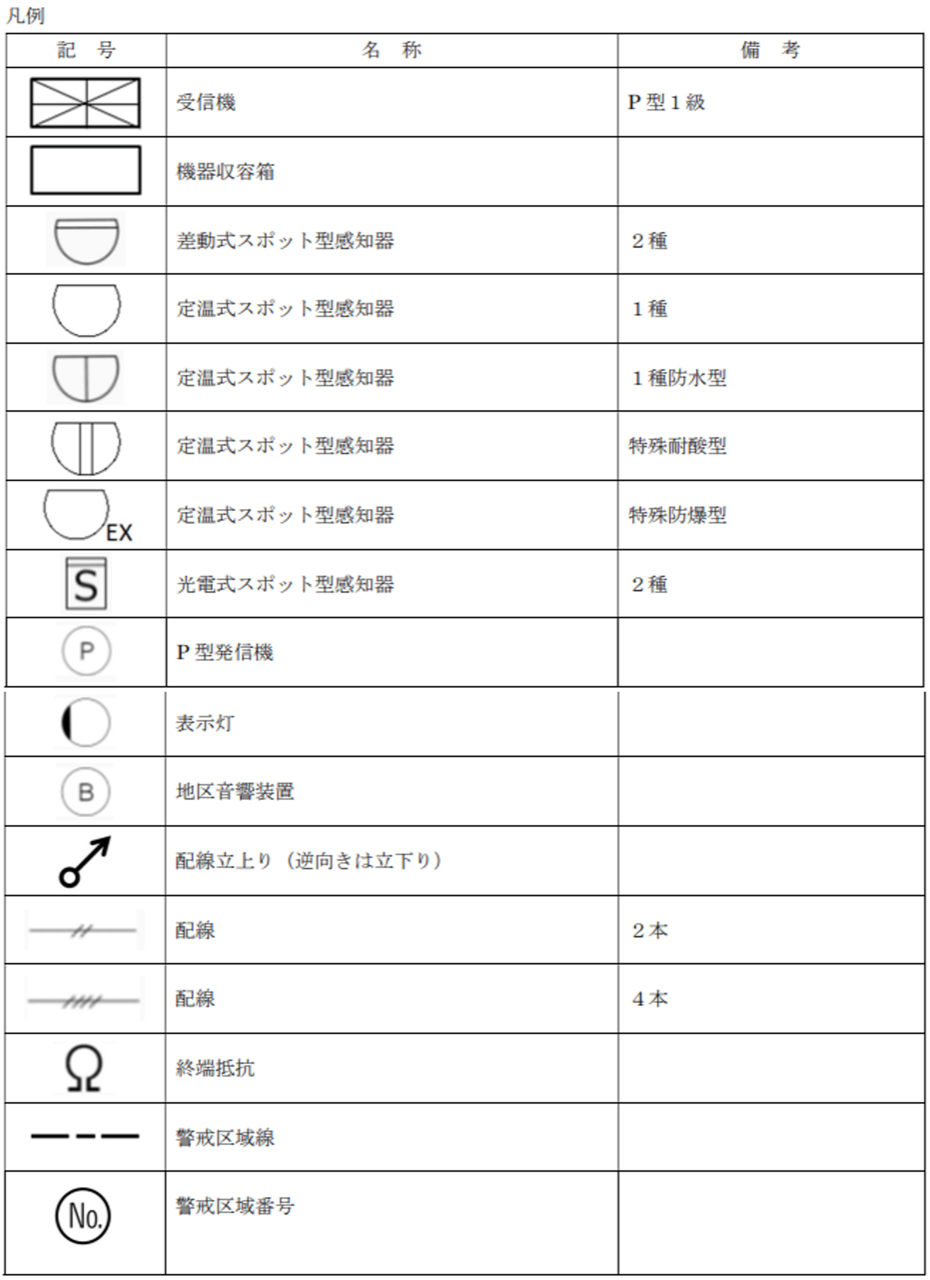

製図で使う基本図記号
| 記号の特徴 | 名称 | 読み取りの要点 |
|---|---|---|
| 四角に対角線 | 受信機 | P型１級・２級など備考を確認 |
| 半円形 | 熱感知器 | 横線・縦線で種別や防水型を区別 |
| 四角にS | 光電式スポット型 | 上部の線で種別を確認 |
| 円にP | P型発信機 | 総合盤の構成要素 |
| 半塗り円 | 表示灯 | U＋・U－系統 |
| 円にB | 地区音響装置 | BL・Bc系統、耐熱配線 |
| Ω | 終端抵抗 | 感知器回路の末端 |
凡例は形だけでなく「種別・防水・配線本数」の備考まで読む。
L線・C線と送り配線
P型受信機の感知器回路は、警戒区域ごとのL線と共通のC線で構成します。一の共通線へ接続できる警戒区域は７以下です。
感知器同士は、受信機から最後の感知器まで順番につなぐ送り配線とします。分岐したまま終端抵抗へ到達しない枝を作るとその枝の断線を正しく監視できません。
| 警戒区域数 | L線 | C線 | 感知器回路合計 |
|---|---|---|---|
| １ | １ | １ | ２本 |
| ５ | ５ | １ | ６本 |
| ７ | ７ | １ | ８本 |
| ８ | ８ | ２ | 10本 |
| 13 | 13 | ２ | 15本 |
終端抵抗を置く位置
終端抵抗は、受信機から見て回路の一番遠い末端へ接続します。途中に置くと終端抵抗より先で断線しても受信機側から終端抵抗が見えてしまい、断線を監視できません。
終端抵抗は「最後の感知器のL・C間」。途中設置は不可。
※よく出る引っかけポイント３つ
引っかけ①：凡例があるから図記号は覚えなくてよい
凡例で確認できますが、毎回探すと時間を失います。基本記号は即答できるようにします。
引っかけ②：８警戒区域でもC線は１本
一の共通線は７警戒区域以下なので、８区域ではC線が２本必要です。
引っかけ③：終端抵抗を総合盤内へ置く
問題条件で指定がない限り、感知器回路の末端へ置きます。
全部で５ポイント
- L線は警戒区域ごとC線は７区域以下で共用
- ８警戒区域ではL８本＋C２本
- 感知器回路は送り配線
- 終端抵抗は回路末端のL・C間
- 凡例の備考まで確認する
ここからは、直前までに整理した「図記号・感知器回路・配線本数の読み方」の判断手順を、実際の過去問で確認します。
【過去問】図記号・感知器回路・配線本数の読み方
図は、７階建ての防火対象物に設置されたP型１級受信機を用いた自動火災報知設備の系統図を示したものである。下の条件に基づき、次の各設問に答えなさい。計25点〈条件〉１ 延べ面積は4,900㎡である。
２. 地区音響装置はベル鳴動による警報である。
１. ６階の矢印Aで示す箇所について、表示線・共通線・応答線・電話線・表示灯線・ベル線の本数をそれぞれ答えなさい。
２. この感知器回路の共通線は消防法令上、何本以上必要か答えなさい。
３. 消防法令上、地区音響装置を区分鳴動ができるものとしなければならない防火対象物について、次の記述の【 】に当てはまる語句を答えなさい。
「地階を除く階数が【①】で延べ面積が【②】防火対象物」
４. 火災により、この防火対象物に設置された地区音響装置による警報が、区分鳴動から全区域の鳴動に移行した。この理由を具体的に２つ答えなさい。
正解
１. 表示線５本、共通線１本、応答線１本、電話線１本、表示灯線２本、ベル線３本
２. ３本以上
３. ①５以上 ②3,000㎡を超える
４. 新たな火災信号を受信した／火災信号を受信してから一定時間が経過した
一の共通線で共用できる警戒区域は７以下です。15区域÷７＝2.14…となるため、端数を切り上げて３本必要です。

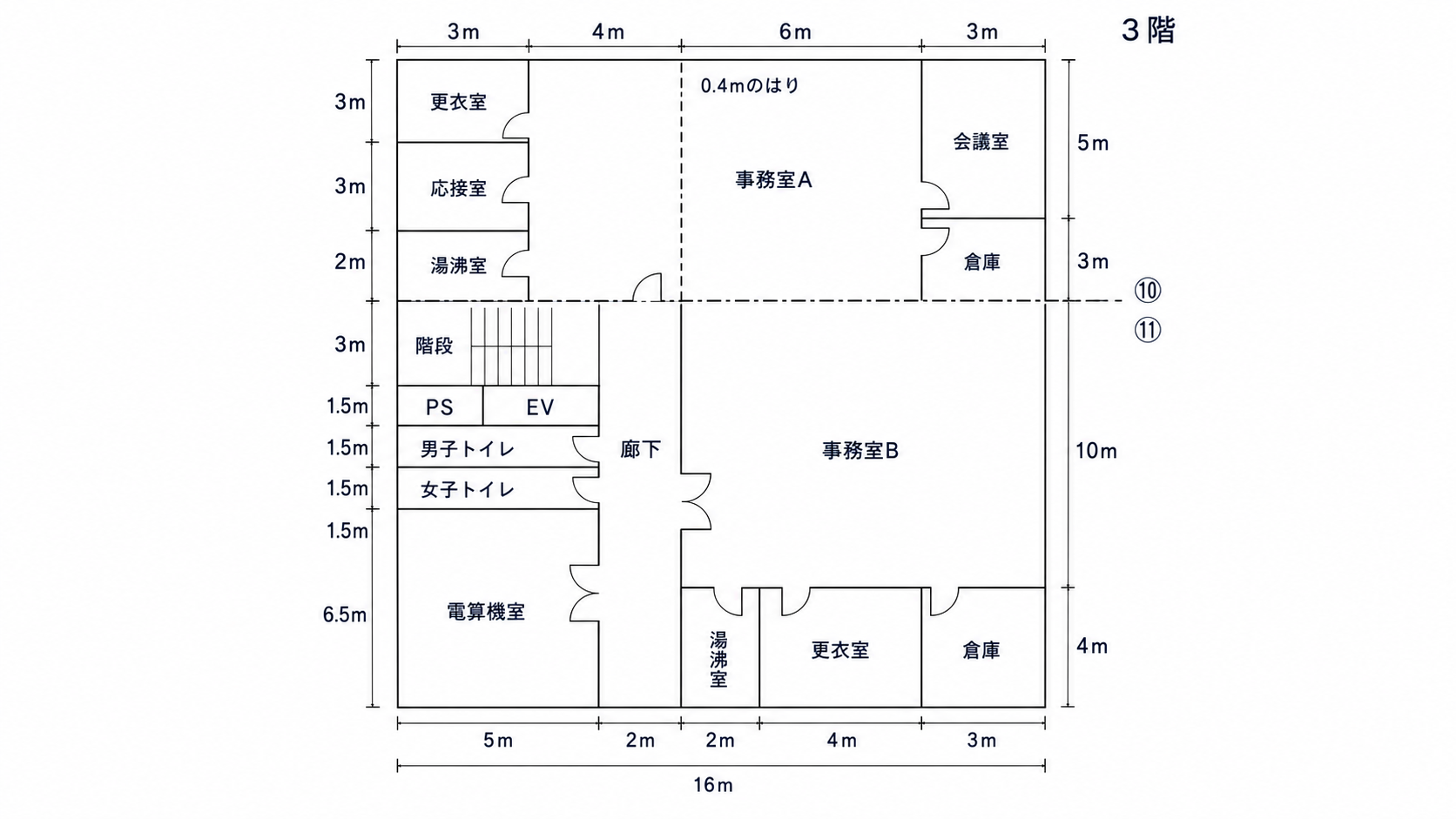

次の図は、事務所ビルの３階平面図です。受信機はP型１級とし、次の条件に基づいて設備図を完成させなさい。
- 特定主要構造部は耐火構造で、この階は無窓階ではない
- 天井面の高さは3.3mで、事務室Aには0.4mのはりがある
- 階段、EVおよびPSは別の階で警戒している
- 感知器は法令上必要となる最少個数とする
- 煙感知器は法令上必要となる場所以外には設置しない
１. 警戒区域⑩を、電線数４本の配線で完成させなさい。終端抵抗は機器収容箱へ設置すること。
２. 警戒区域⑪を、電線数２本の配線で完成させなさい。終端抵抗は感知器へ設置すること。

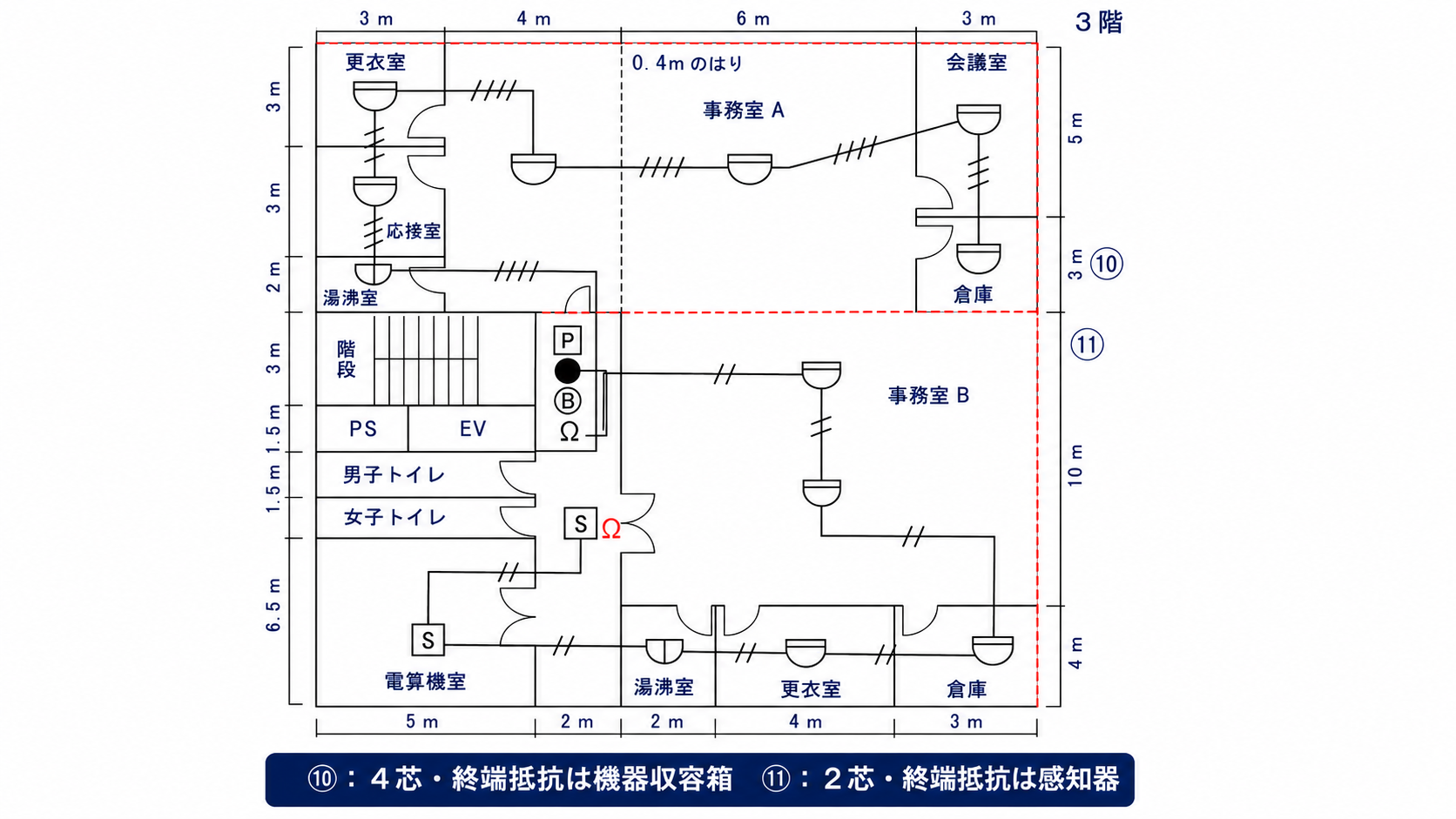

正解：次の配置・配線例のとおり
警戒区域⑩は、機器収容箱まで戻る区間を含めて４芯で配線し、終端抵抗を機器収容箱内へ置きます。警戒区域⑪は、感知器を枝分かれのない送り配線で結び、廊下側の最後の煙感知器へ終端抵抗を置きます。
図中の斜線は配線の芯数です。感知器の個数だけでなく、問題条件で指定された４芯・２芯と終端抵抗の位置を最後に照合します。

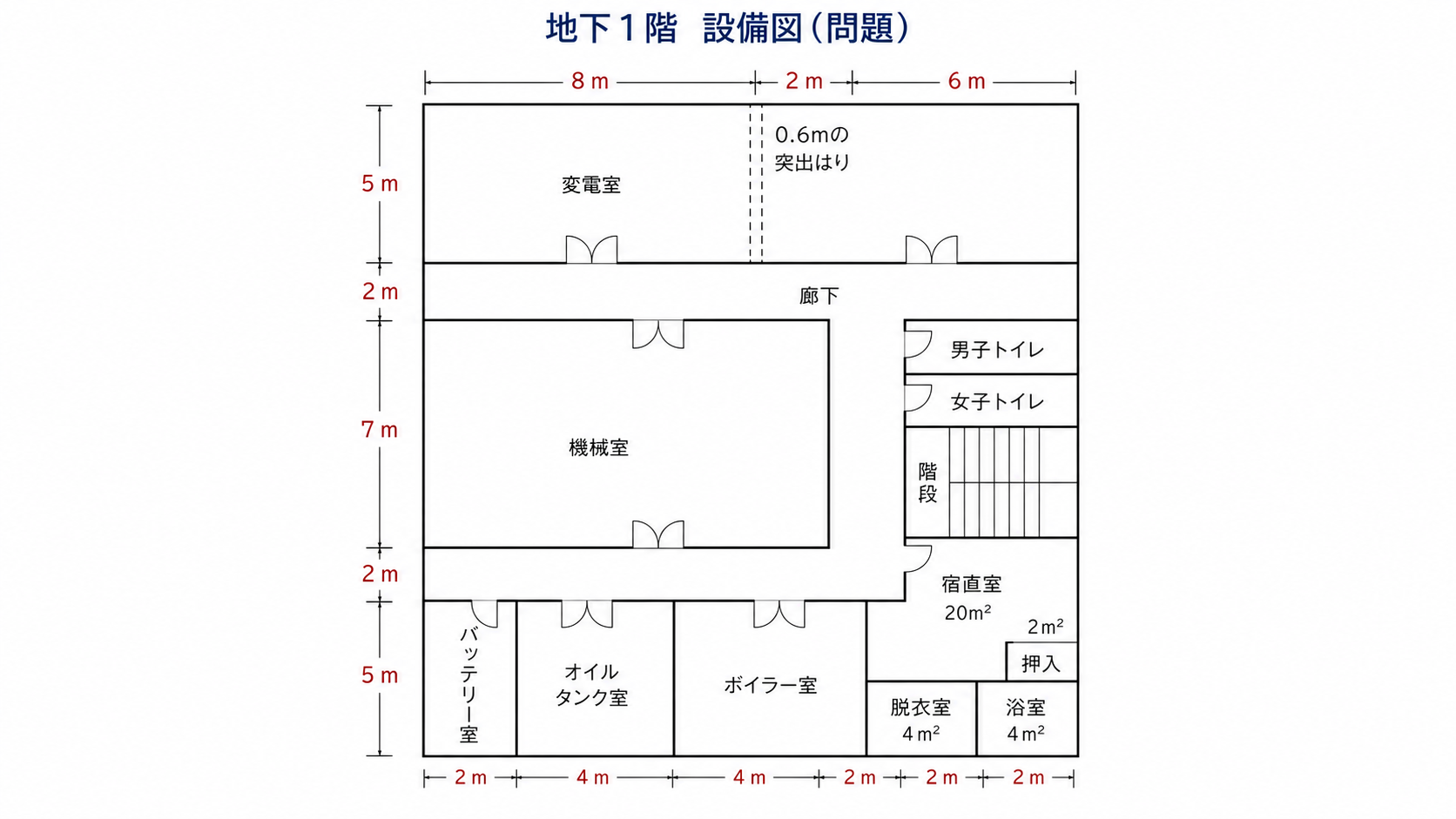

政令別表第１（15）項の地下１階平面図について、凡例の記号を用いて設備図を完成させなさい。上階への配線本数は記入不要です。
- 特定主要構造部は耐火構造で、無窓階ではない
- 天井高4.5m。変電室には0.6mの突出はりがある
- 押入れの側面・天井は木製
- 感知器は法令上必要となる最少個数
- 階段は別の階で警戒し、P型１級受信機は１階に設置
- 終端抵抗は感知器回路の末端に設置

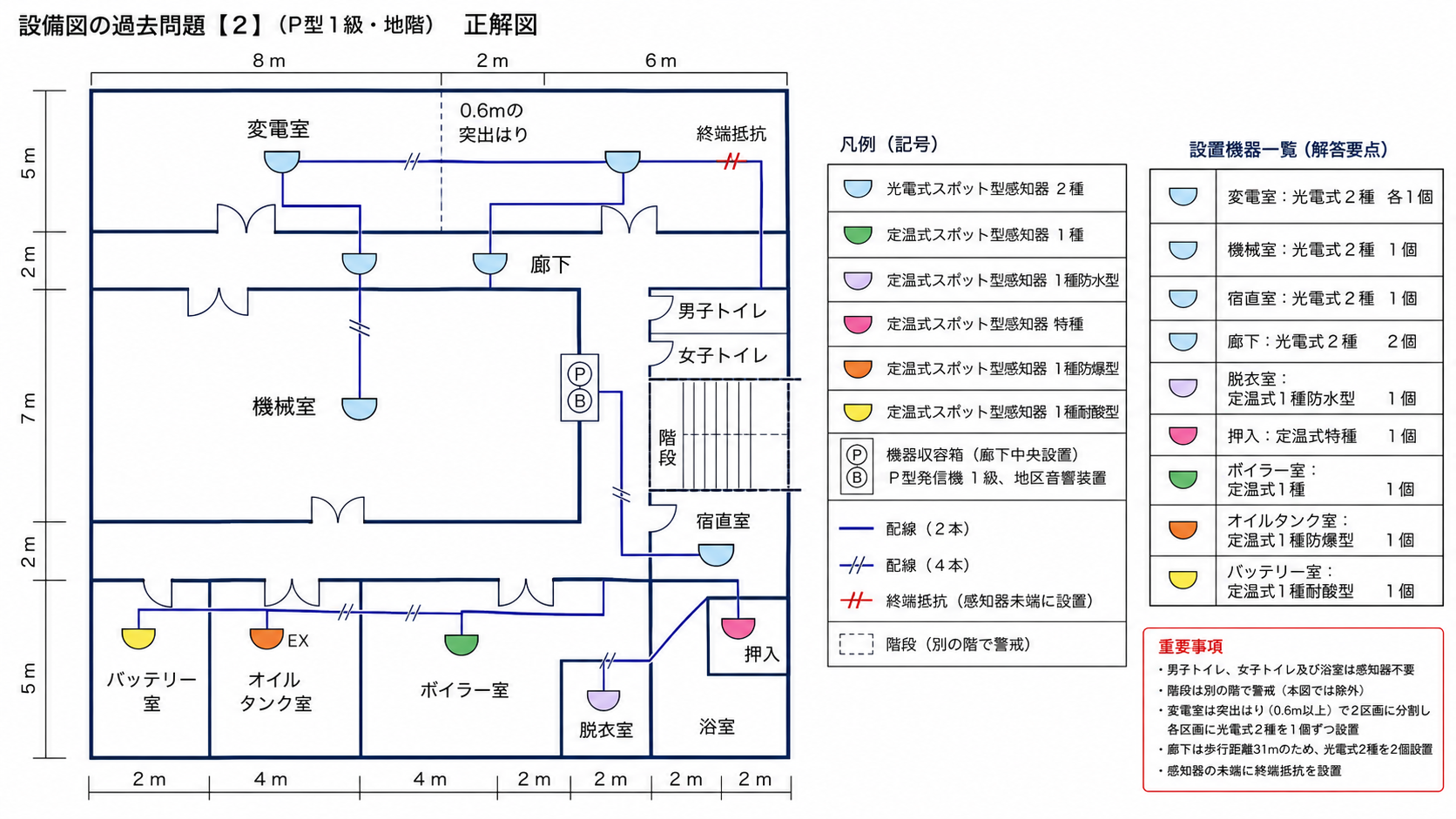

正解：変電室ははりで二つの感知区域に分け、各区域へ感知器を配置します。結露・油・蓄電池など、室の環境に適応する感知器を選び、感知器末端に終端抵抗を置きます。
地階の一般室は煙感知器を基本にし、消火ポンプ室は防水型、オイルタンク室は防爆型、バッテリー室は耐酸型で処理します。トイレ・浴室と別階警戒の階段には設置しません。

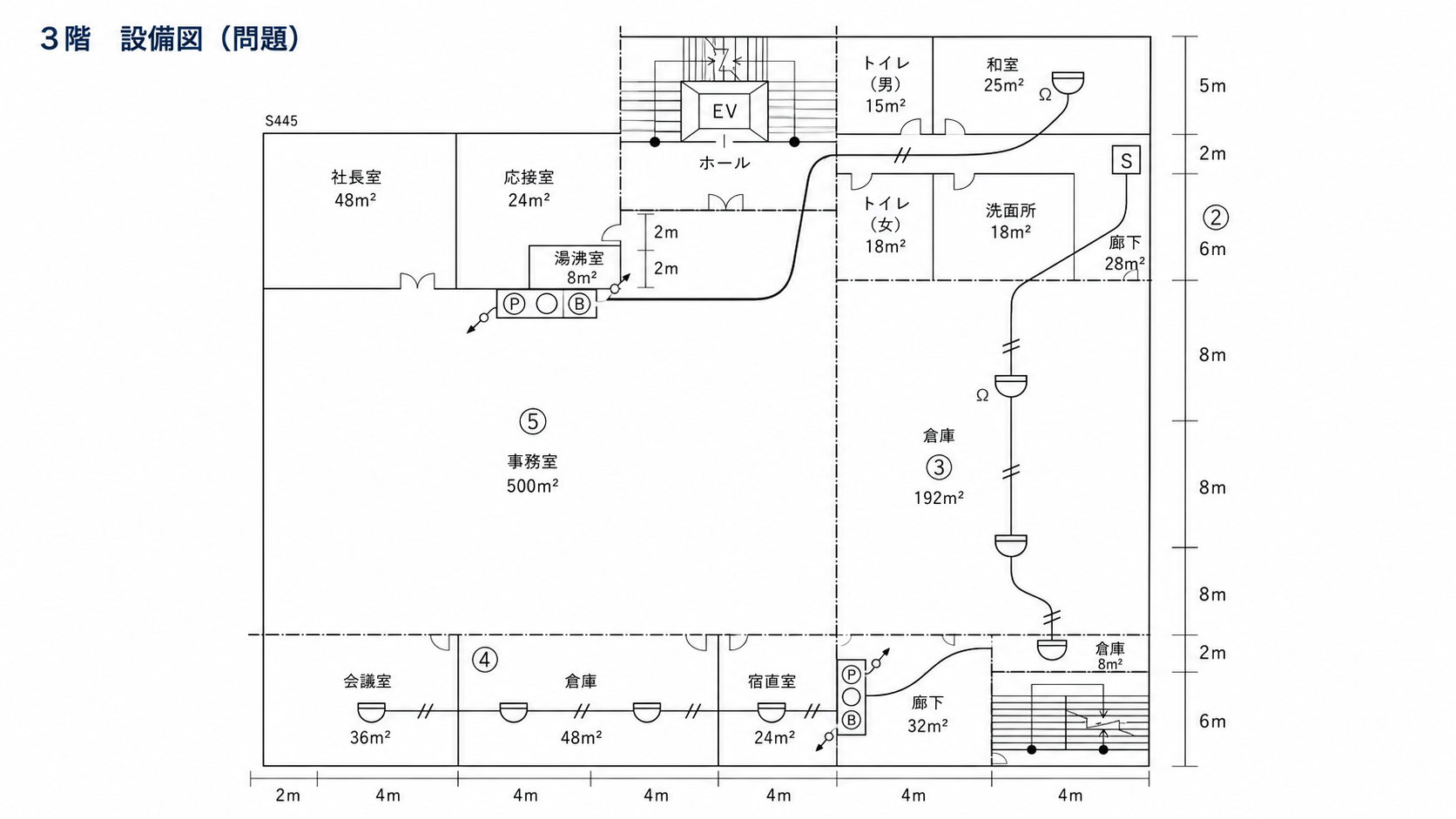

政令別表第１（15）項の５階建て事務所ビル３階設備図について、次の設問に答えなさい。
- 特定主要構造部は耐火構造で、３階は無窓階ではない
- 天井高は事務室4.2m、その他3.6m。突出はりはない
- 事務室には煙感知器を設置し、各機器は必要最少数とする
- EVシャフト・階段は別階で警戒し、各機器の位置は動かさない
１. 警戒区域①〜④の不要な機器・配線へ×印を付け、必要な箇所を訂正しなさい。
２. 警戒区域⑤を２本配線で完成させ、終端抵抗を感知器へ設置しなさい。

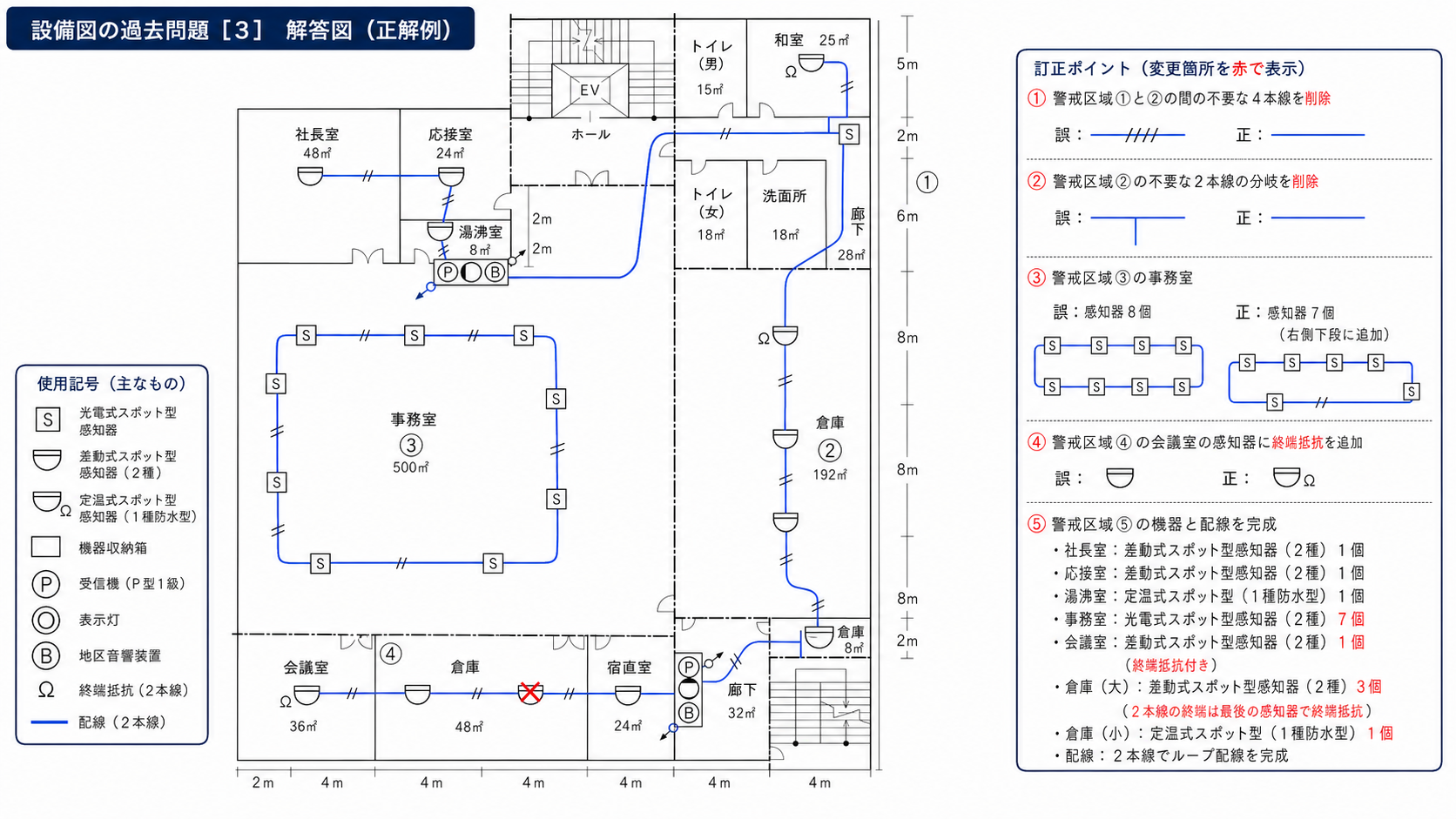

正解：不要な分岐配線と過剰な感知器を削除し、警戒区域⑤へ用途・面積に応じた感知器を配置して、最後の感知器へ終端抵抗を設けます。
設備図の訂正問題は、感知器の種類・個数・配線本数・終端抵抗の四つを別々に確認します。事務室の煙感知器は基準面積で端数を切り上げます。
まとめ
図記号は、機器名だけでなく役割、線種、線数、回路末端まで続けて読み取ります。
