正解：次の配置・配線例のとおり

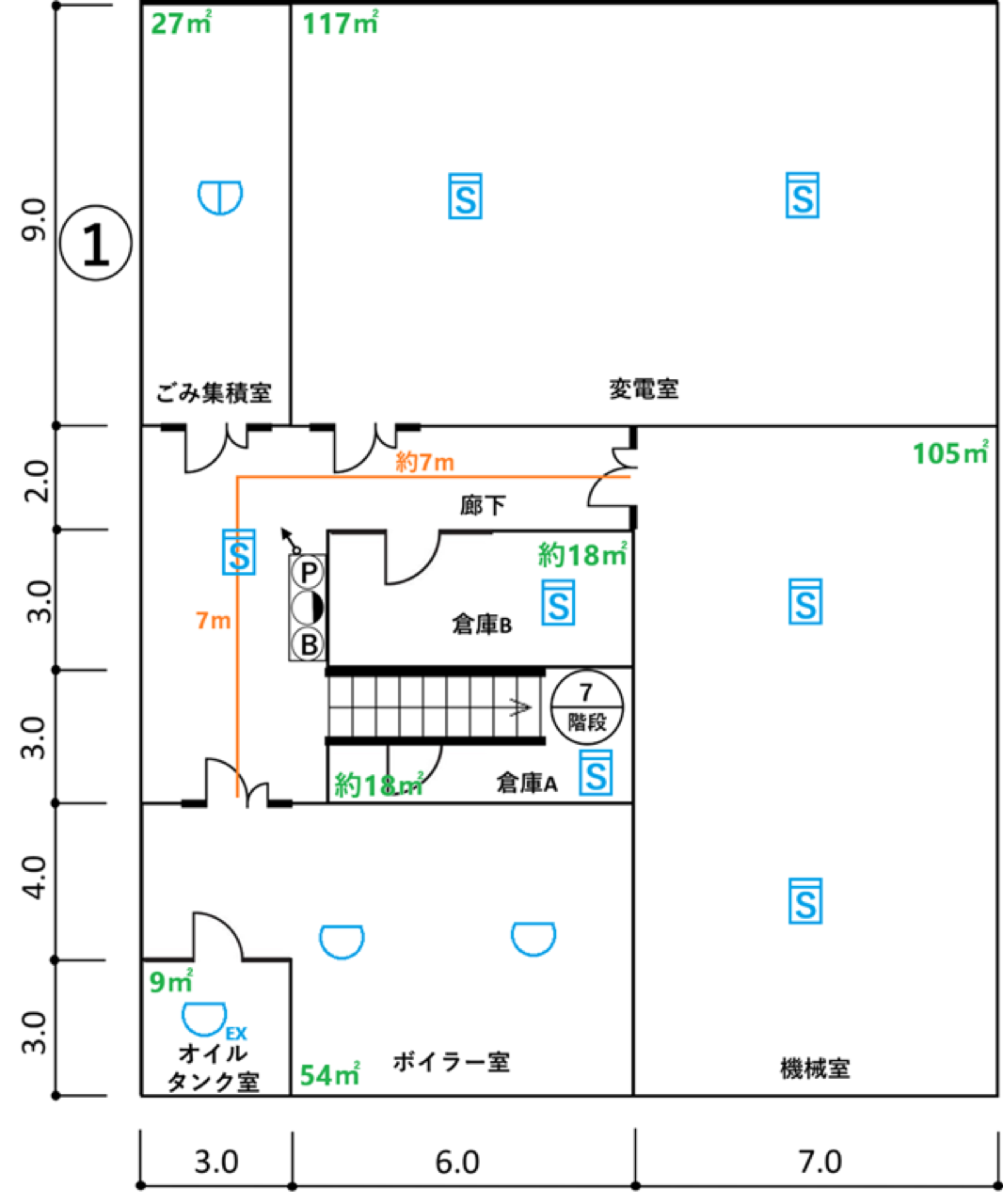

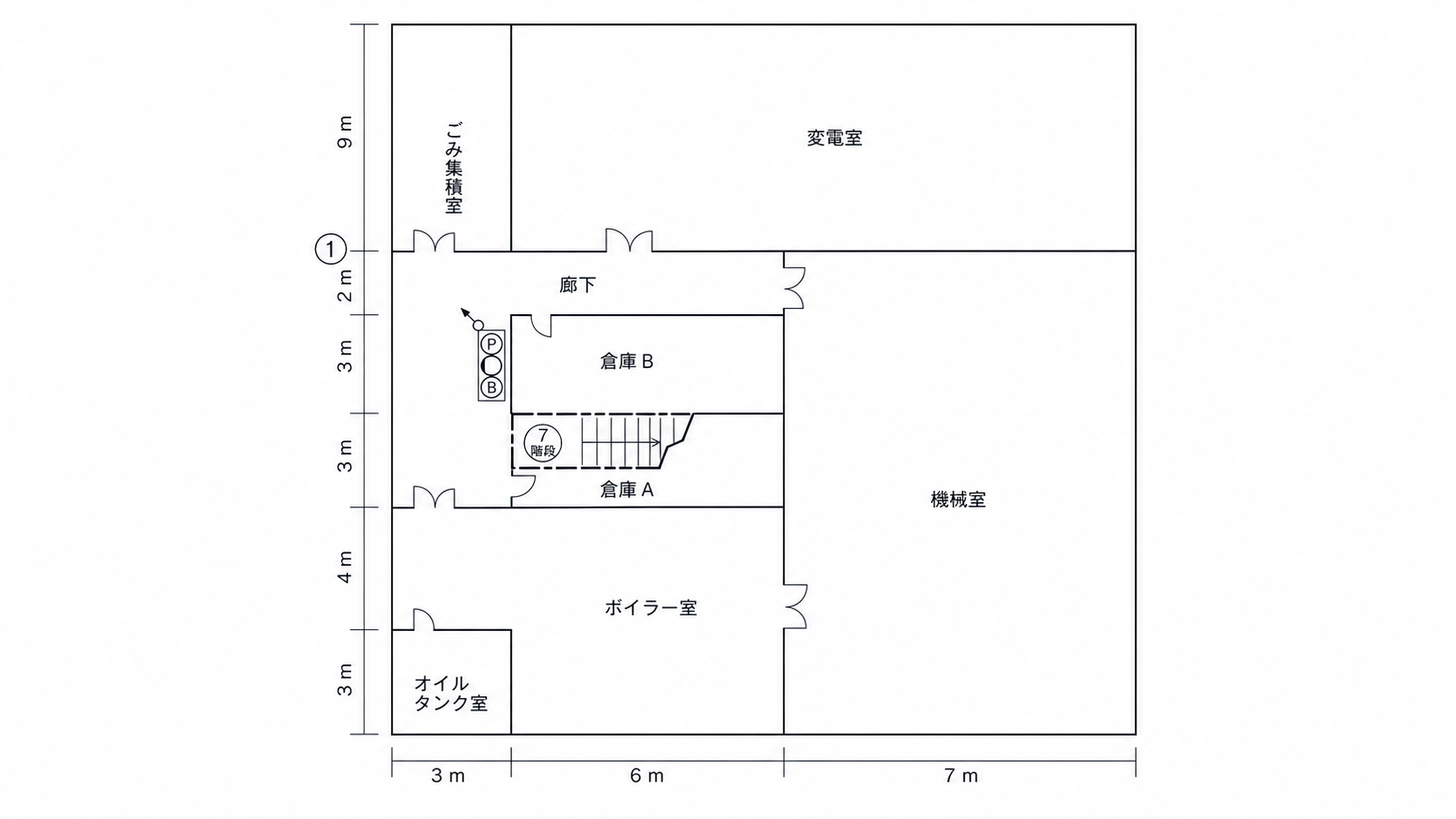

まず警戒区域No.１を確認し、各室の用途・面積・天井高さから感知器の種別と最少個数を決めます。ごみ集積室、オイルタンク室、ボイラー室などは環境へ適応する熱感知器を選び、その他の部分は条件に適応する煙感知器を配置します。

機器収容箱を起点と終点にして、感知器を枝分かれのない送り配線で結びます。終端抵抗は条件どおり機器収容箱内へ記入します。

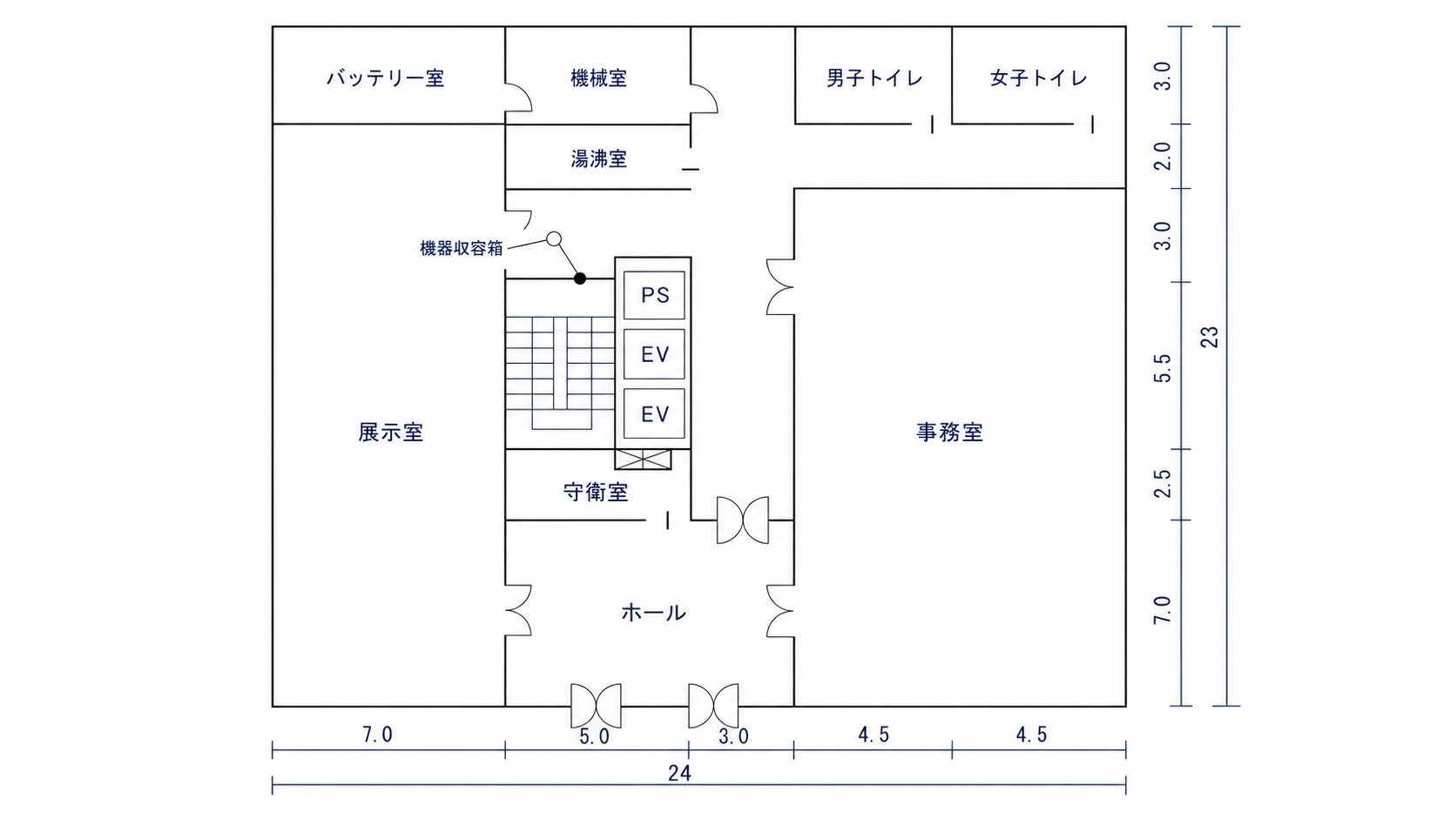

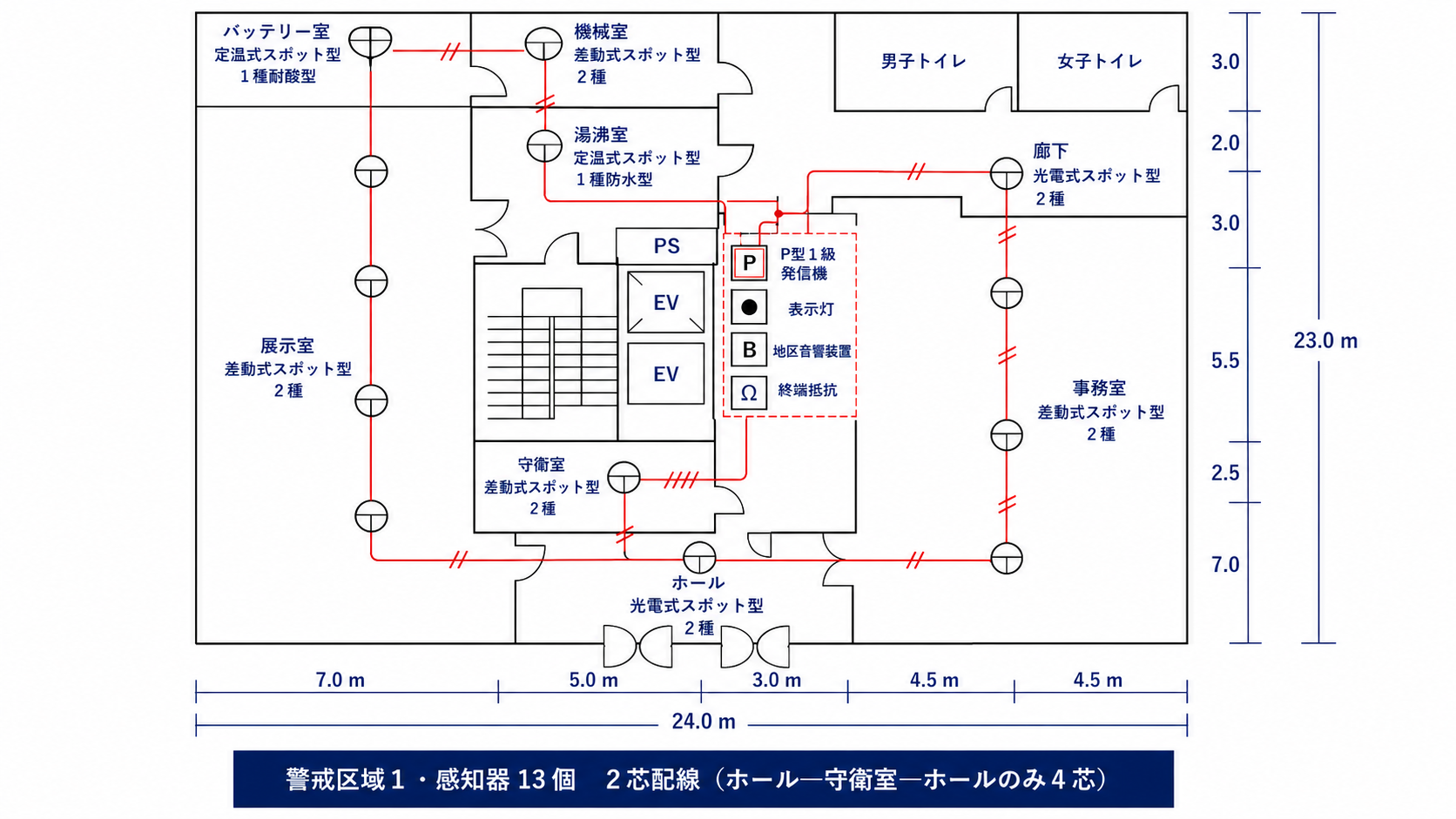

正解：警戒区域１、感知器13個。次の配置・配線例のとおり

階段・EV等を除く面積は24m×23m＝552㎡で、一辺も24mです。600㎡以下かつ一辺50m以下なので、解答する水平部分は１警戒区域にできます。

感知器は、バッテリー室１個、機械室１個、湯沸室１個、展示室４個、守衛室１個、ホール１個、事務室３個、廊下１個で、合計13個です。展示室は天井高さ4.5mなので、140㎡÷35㎡＝４個となります。廊下の歩行距離は22.5mで、煙感知器を１個設けます。

配線は機器収容箱から各感知器を一筆書きのように結び、機器収容箱へ戻します。ホールから守衛室を経てホールへ戻る区間だけ４芯とし、その他は２芯で仕上げます。

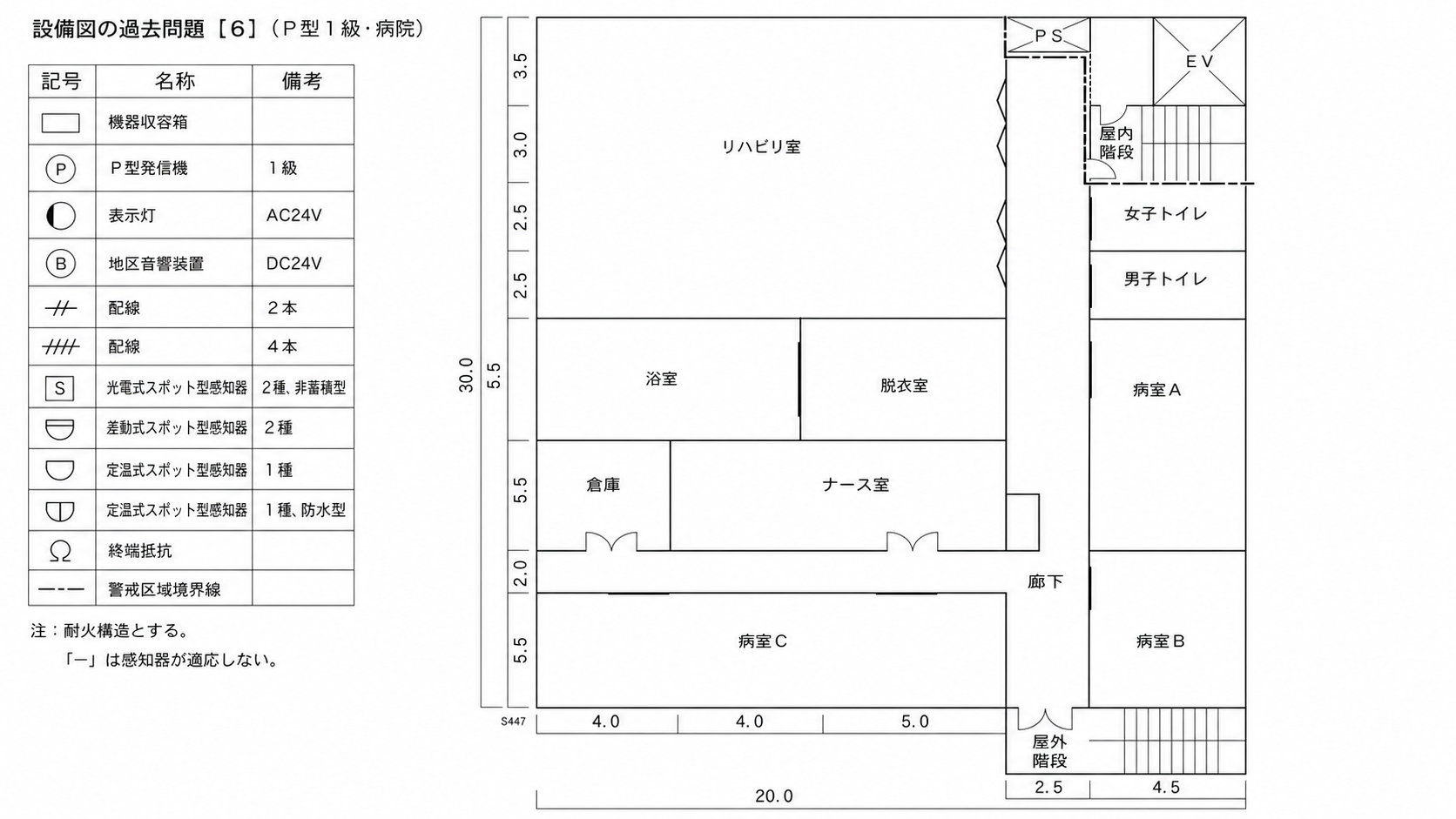

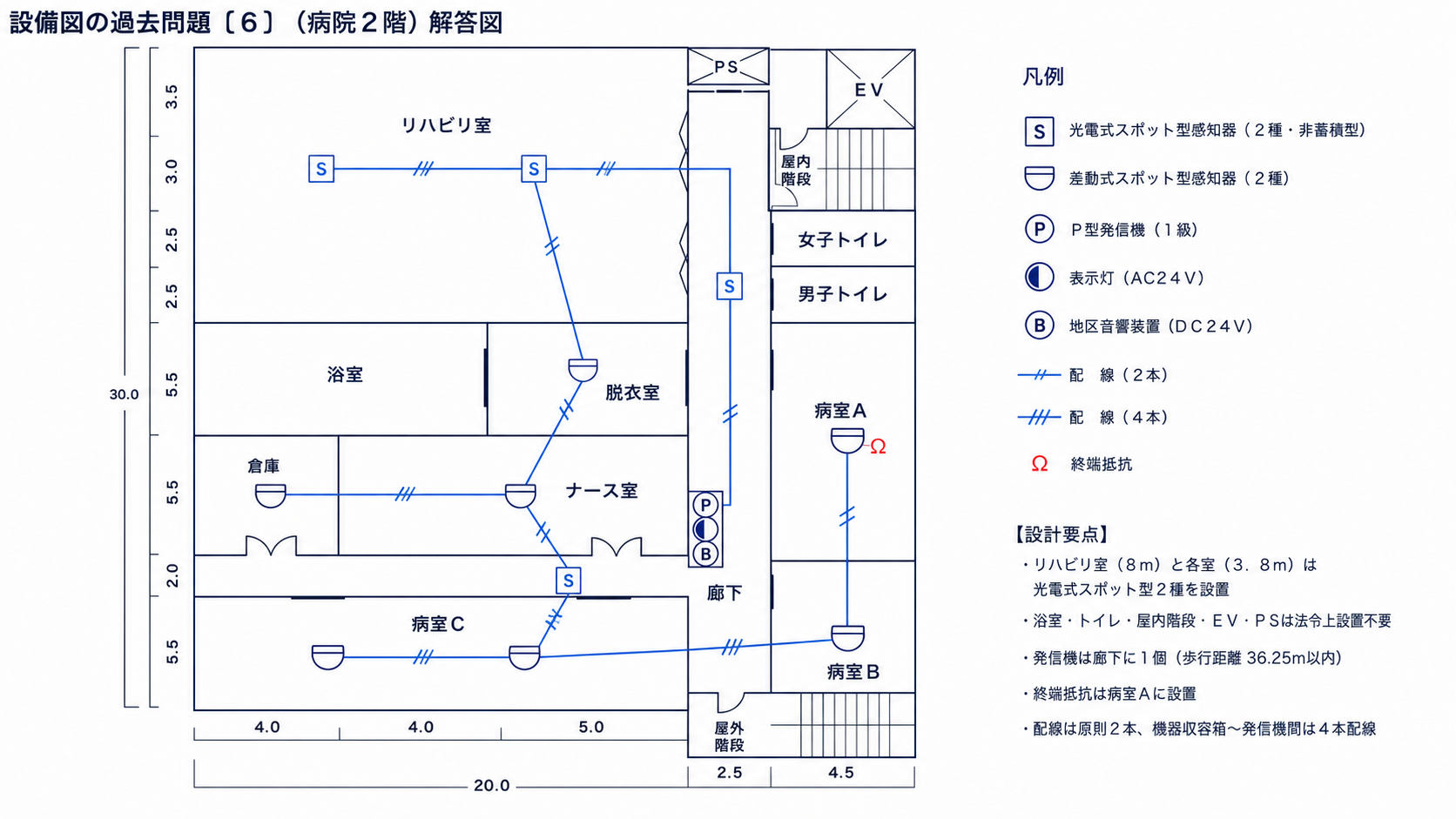

正解：リハビリ室と病室・廊下へ適応する感知器を必要最少数で配置し、浴室・便所・別階警戒の階段・EV・PSを除外します。終端抵抗は指定どおり病室Aです。

天井高８mでは、感知器の設置高さ区分を先に確認します。病院は用途による煙感知器の設置条件もあるため、一般事務所と同じ選び方にしません。

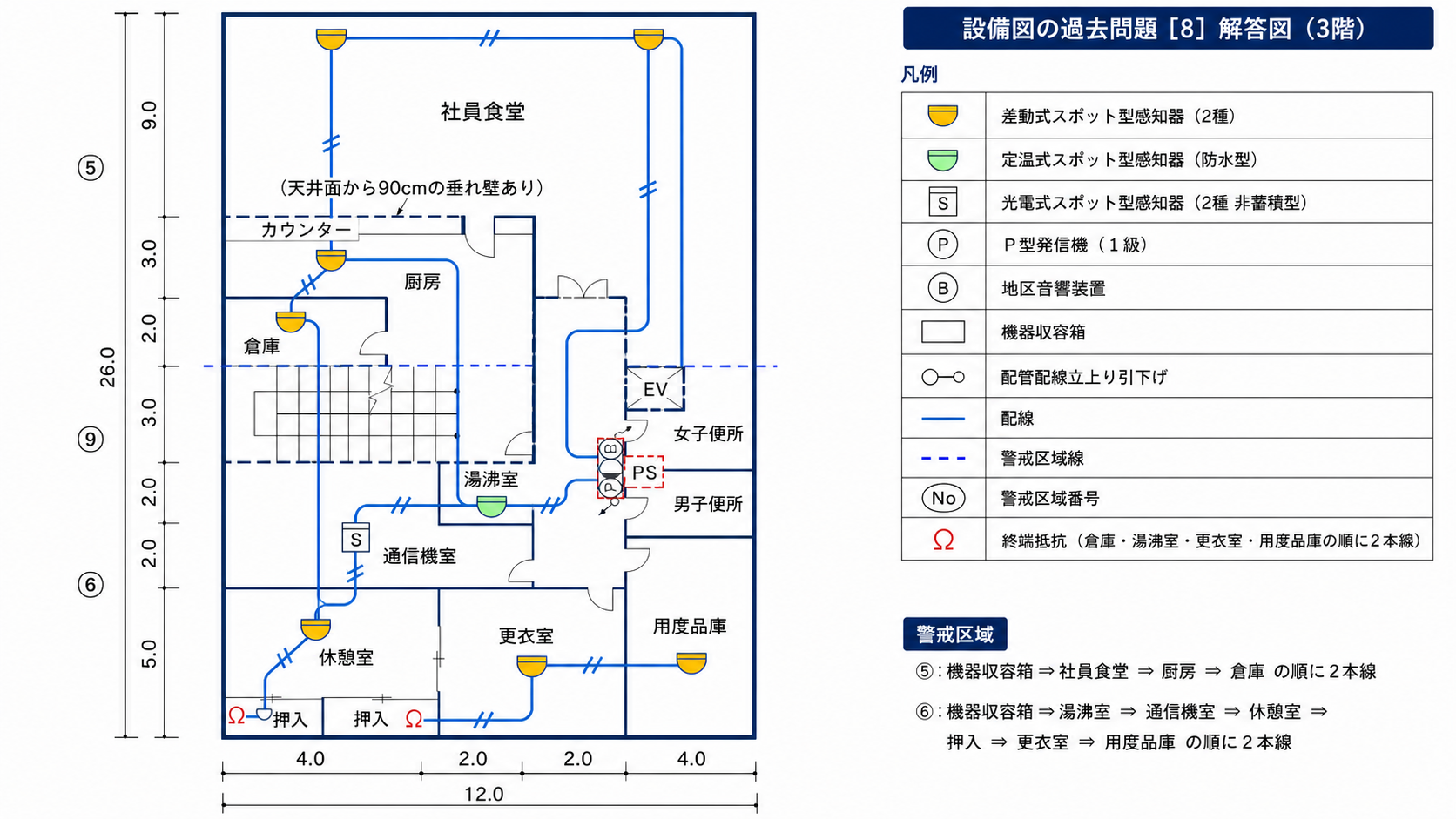

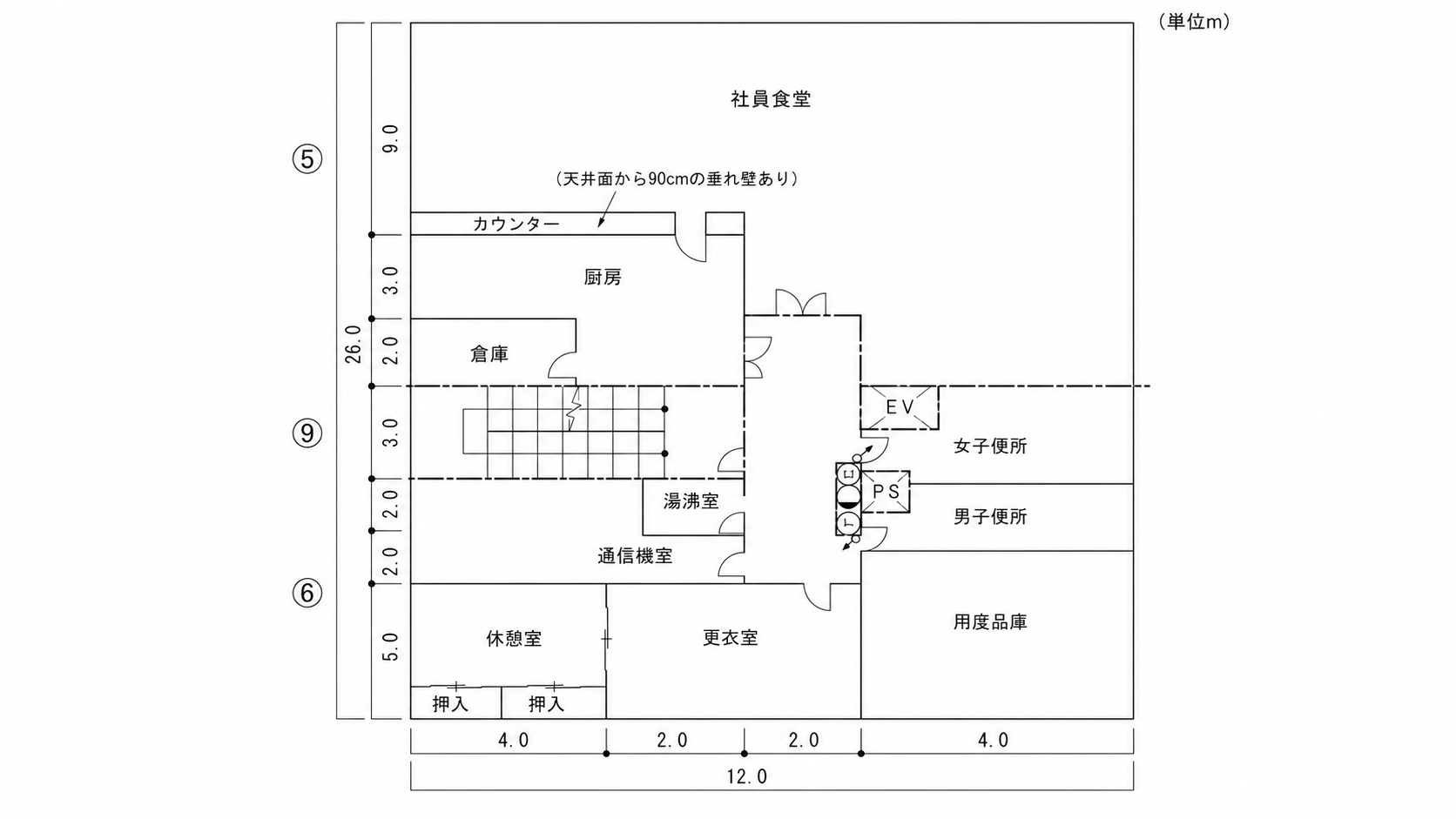

正解：⑤は社員食堂・厨房・倉庫、⑥は湯沸室・通信機室・休憩室・更衣室・用度品庫を、用途に適応する感知器で送り配線します。

厨房カウンター上の90cm垂れ壁で煙の流入を区切ります。厨房・湯沸室は防水型、木製押入れには必要な熱感知器を設け、指定室の終端抵抗へ配線します。

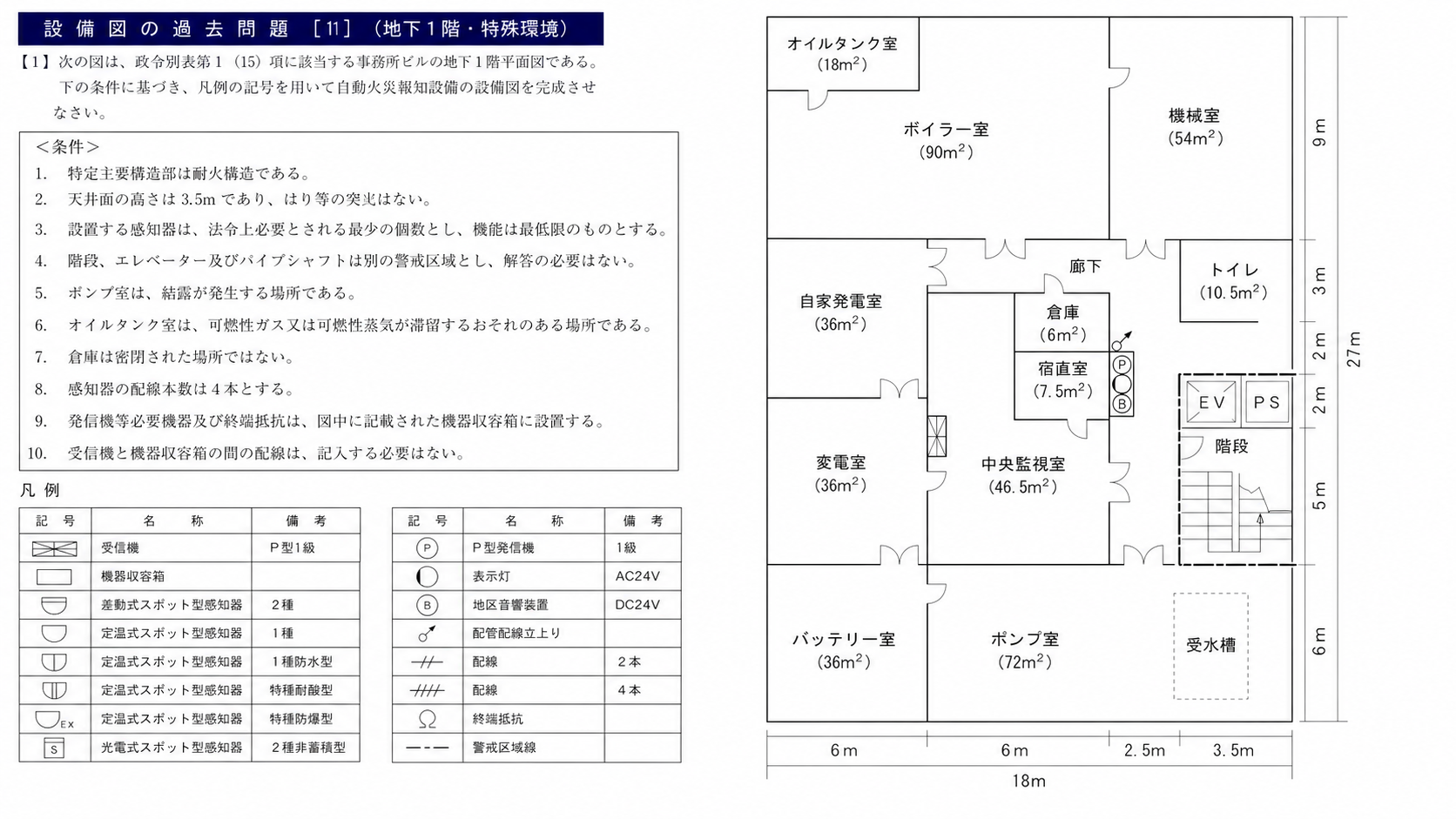

正解：オイルタンク室は防爆型、バッテリー室は耐酸型、ポンプ室は防水型を選び、地階の一般室には適応する煙感知器を配置します。

特殊環境は、まず場所の性質を言葉で分類してから凡例の感知器へ対応させます。全回路は４本配線で機器収容箱へ戻します。

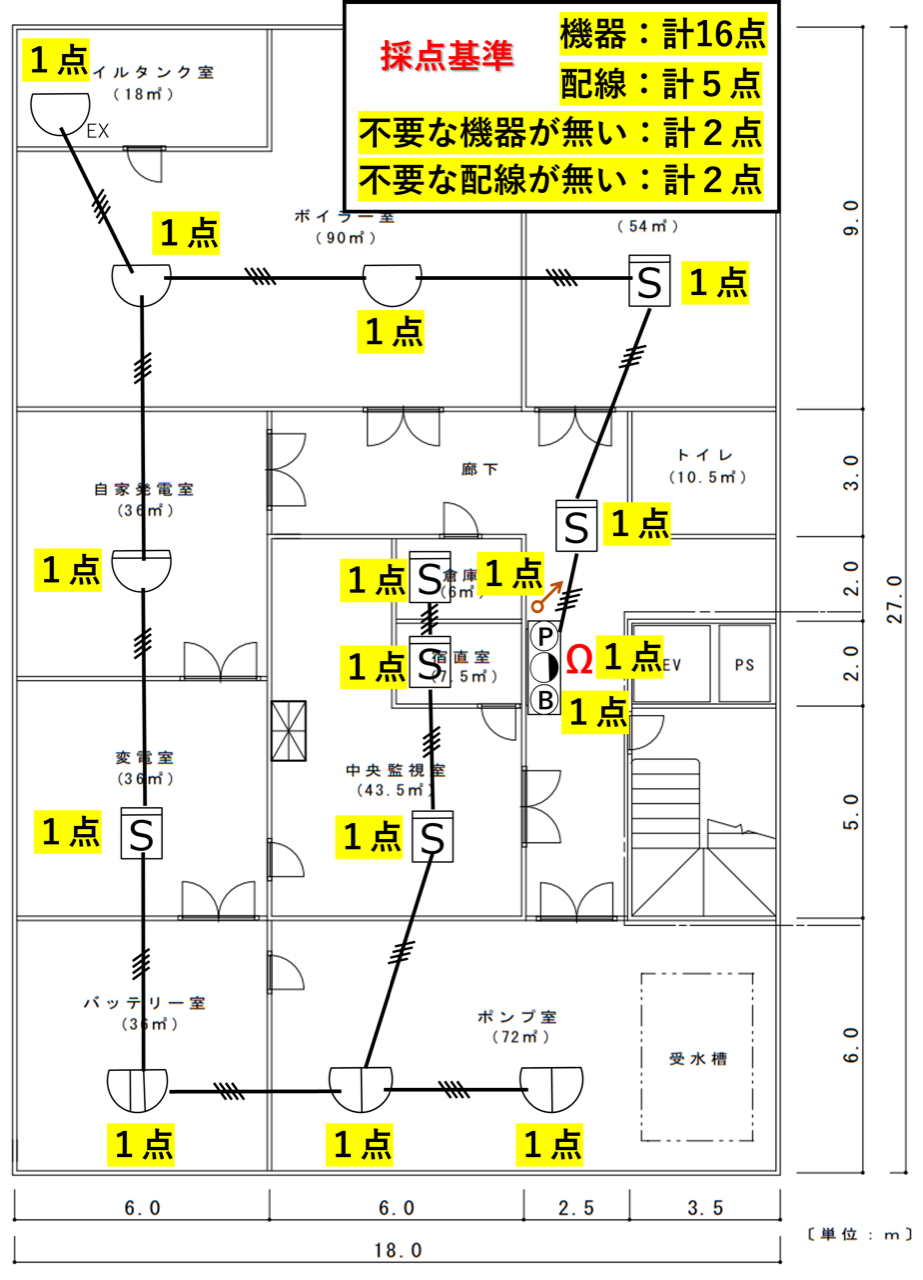

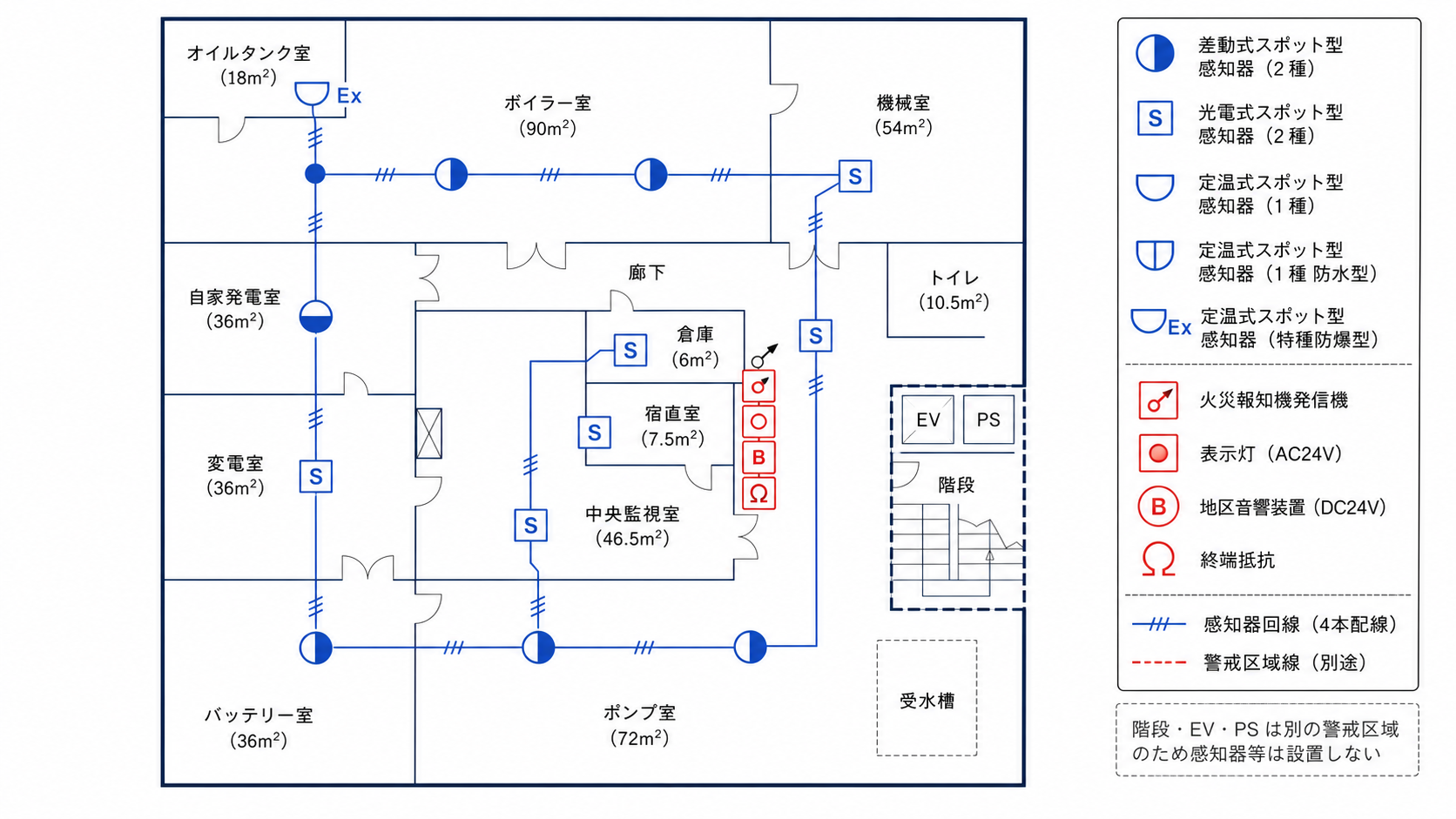

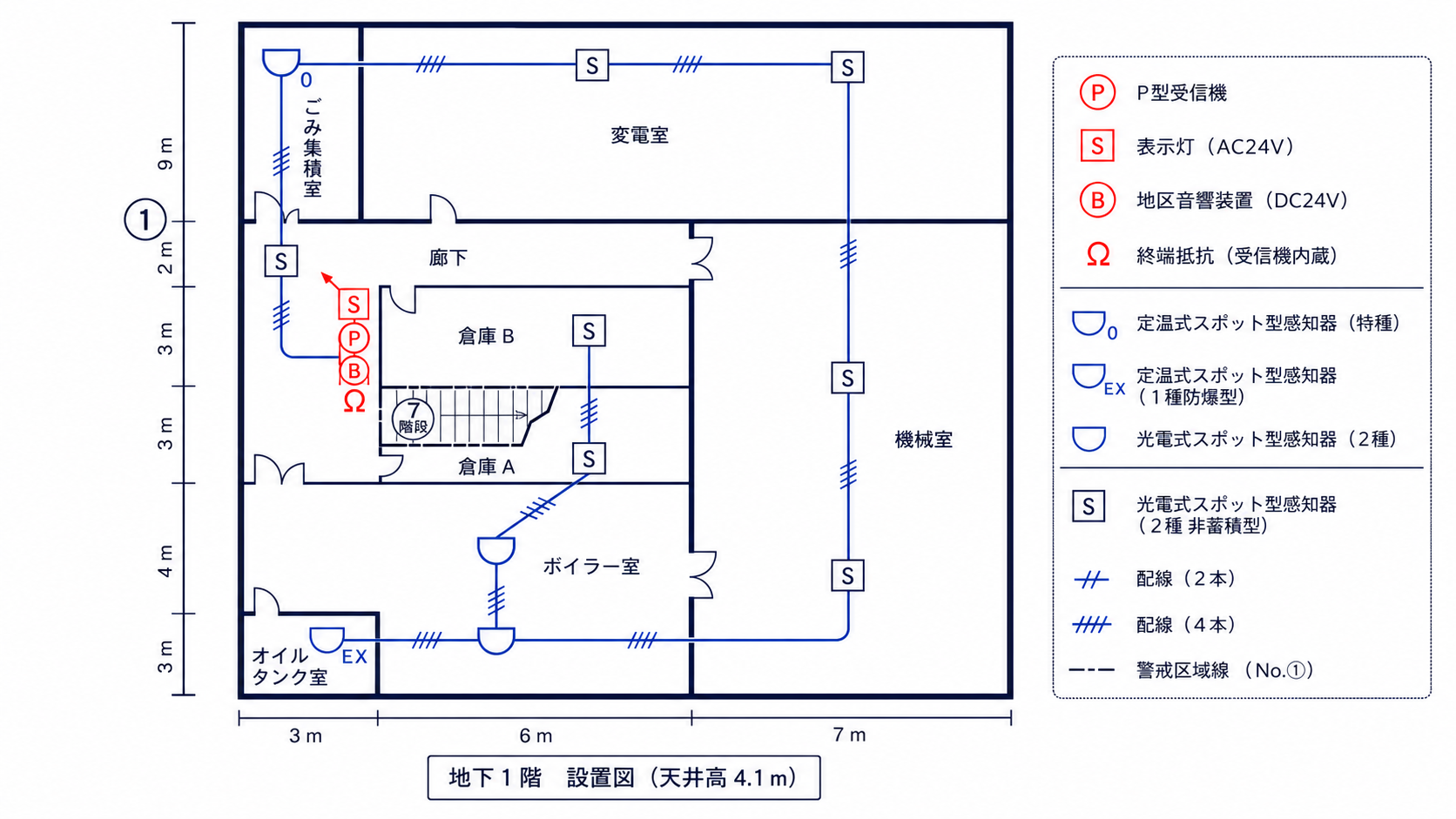

正解：変電室・倉庫・機械室・ボイラー室・オイルタンク室へ適応感知器を配置し、一つの警戒区域として機器収容箱へ戻る回路を完成させます。

地階の一般室とボイラー・油などの特殊室を分けて考えます。終端抵抗が機器収容箱内なので、末端から戻す配線が必要です。

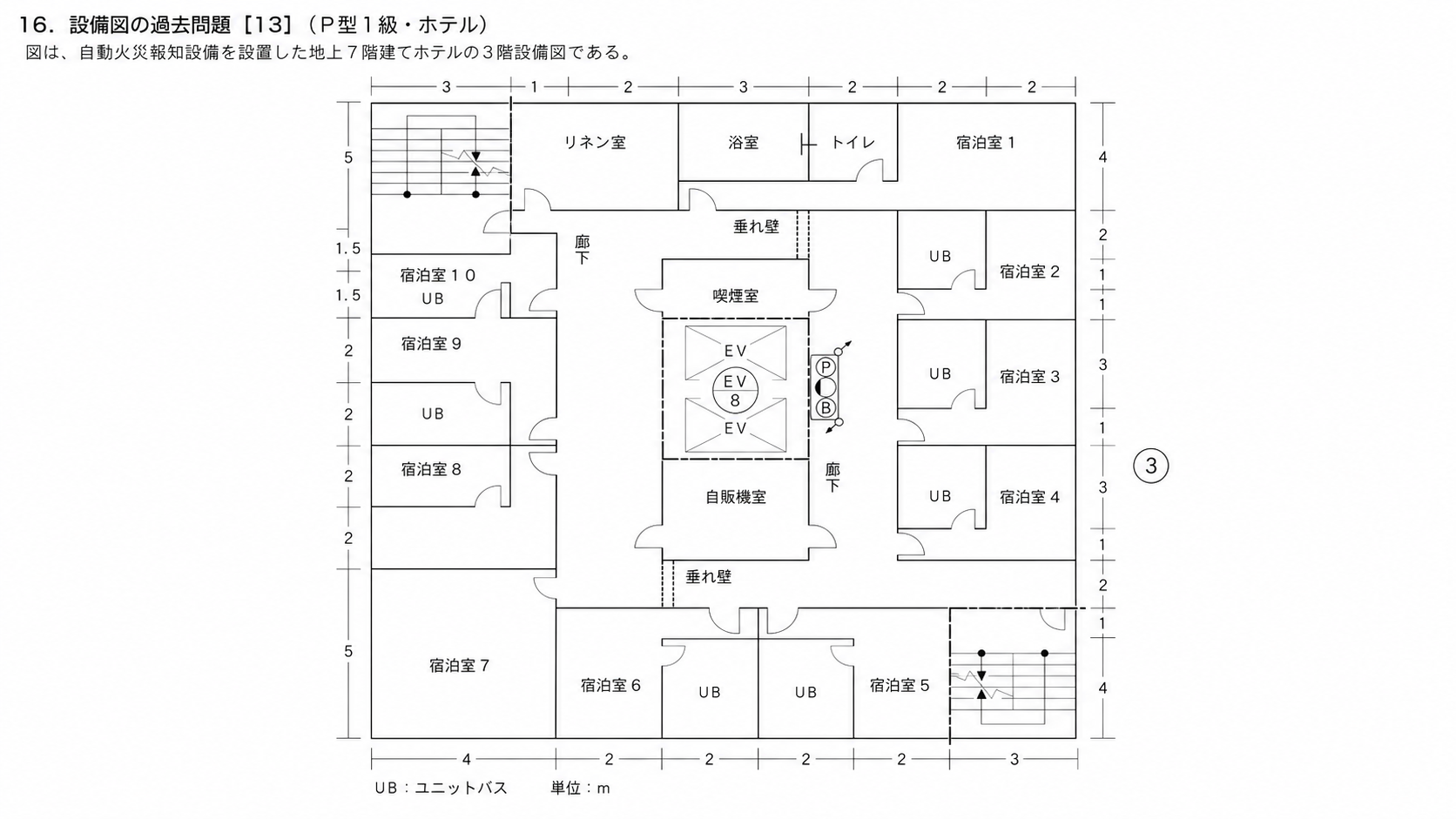

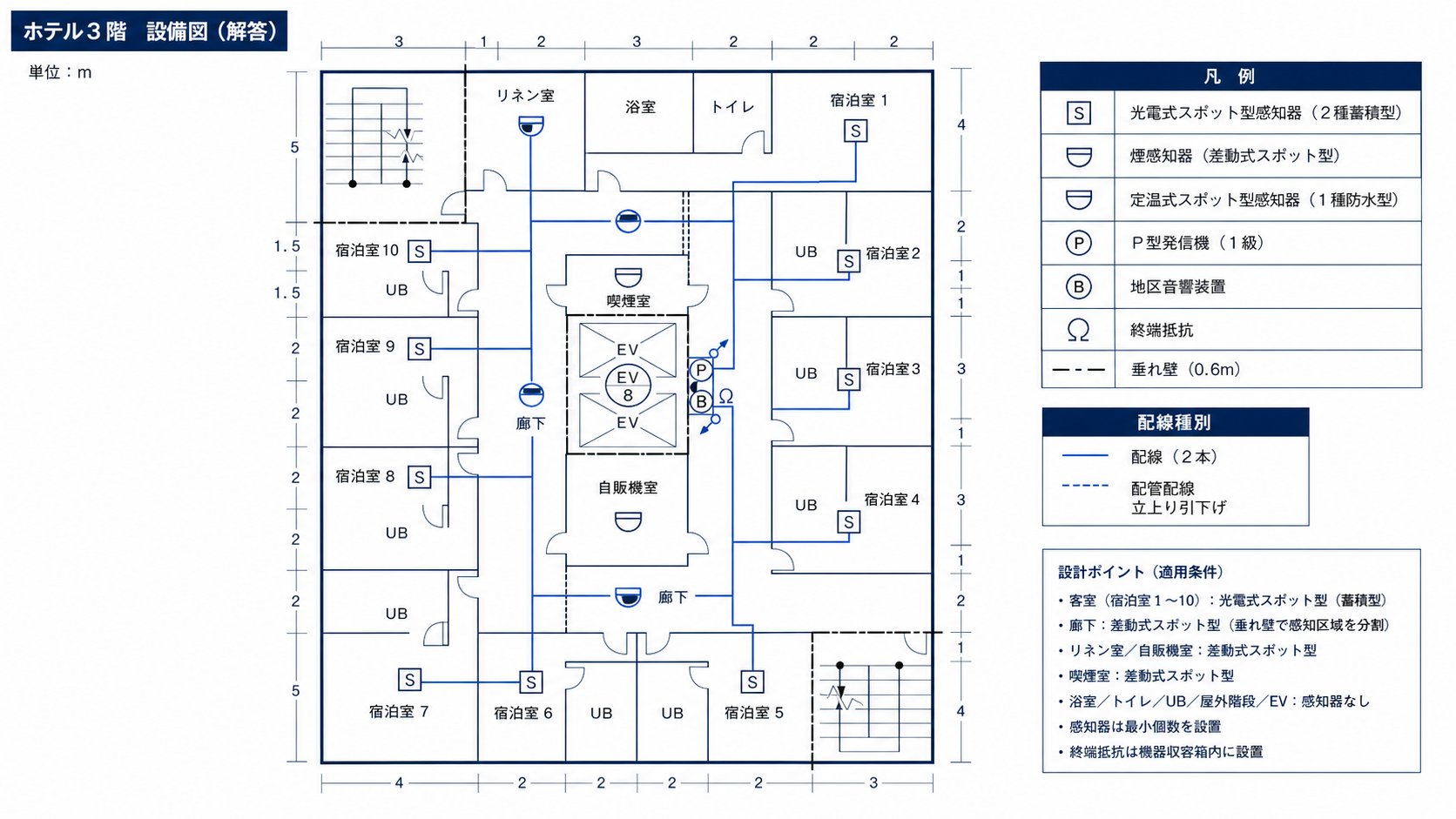

正解：宿泊室には光電式スポット型２種蓄積型を配置し、廊下は垂れ壁で感知区域を分けます。浴室・トイレ・UB・屋外階段・別階警戒のEVは除外します。

ホテル客室は蓄積型の指定を凡例で確認します。垂れ壁0.6mは熱感知器・煙感知器の感知区域判定へ反映します。

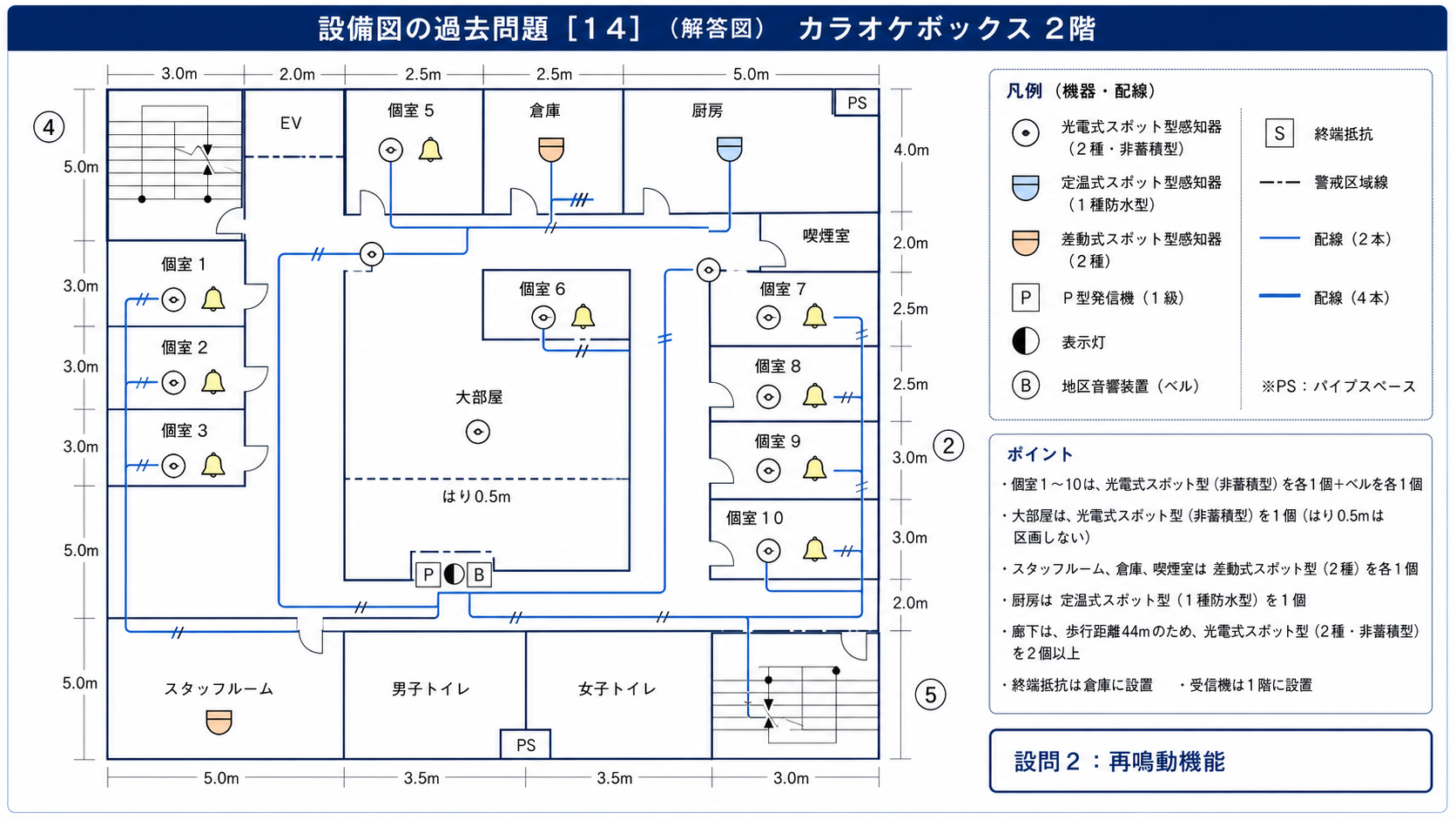

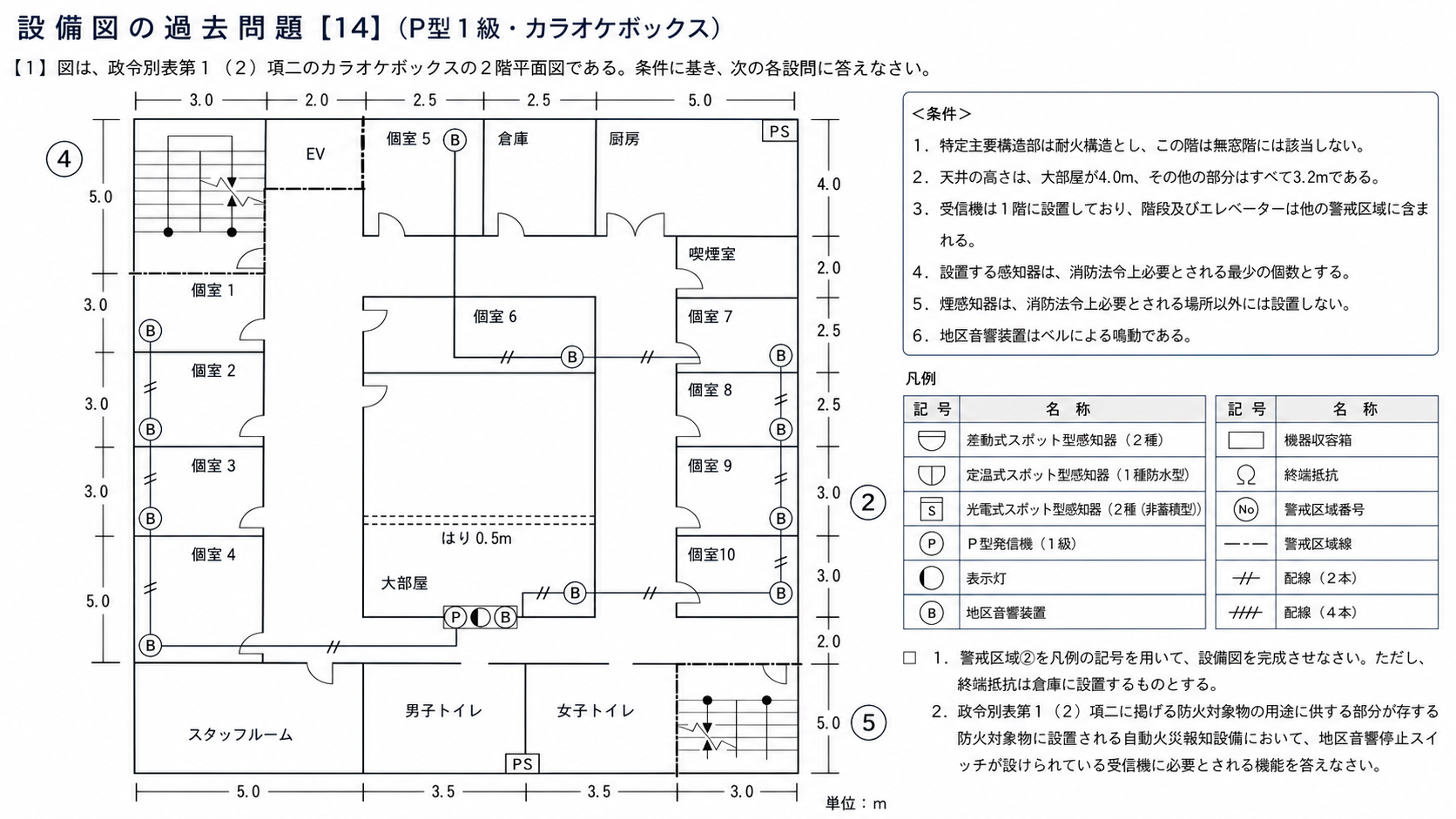

正解：各個室へ光電式スポット型と地区音響装置を配置し、厨房は防水型、一般室は差動式で処理します。受信機に必要な機能は再鳴動機能です。

個室は各室ごとに感知・警報できるようにし、廊下は歩行距離で煙感知器数を決めます。音響停止後も再び鳴動できる機能を答えます。

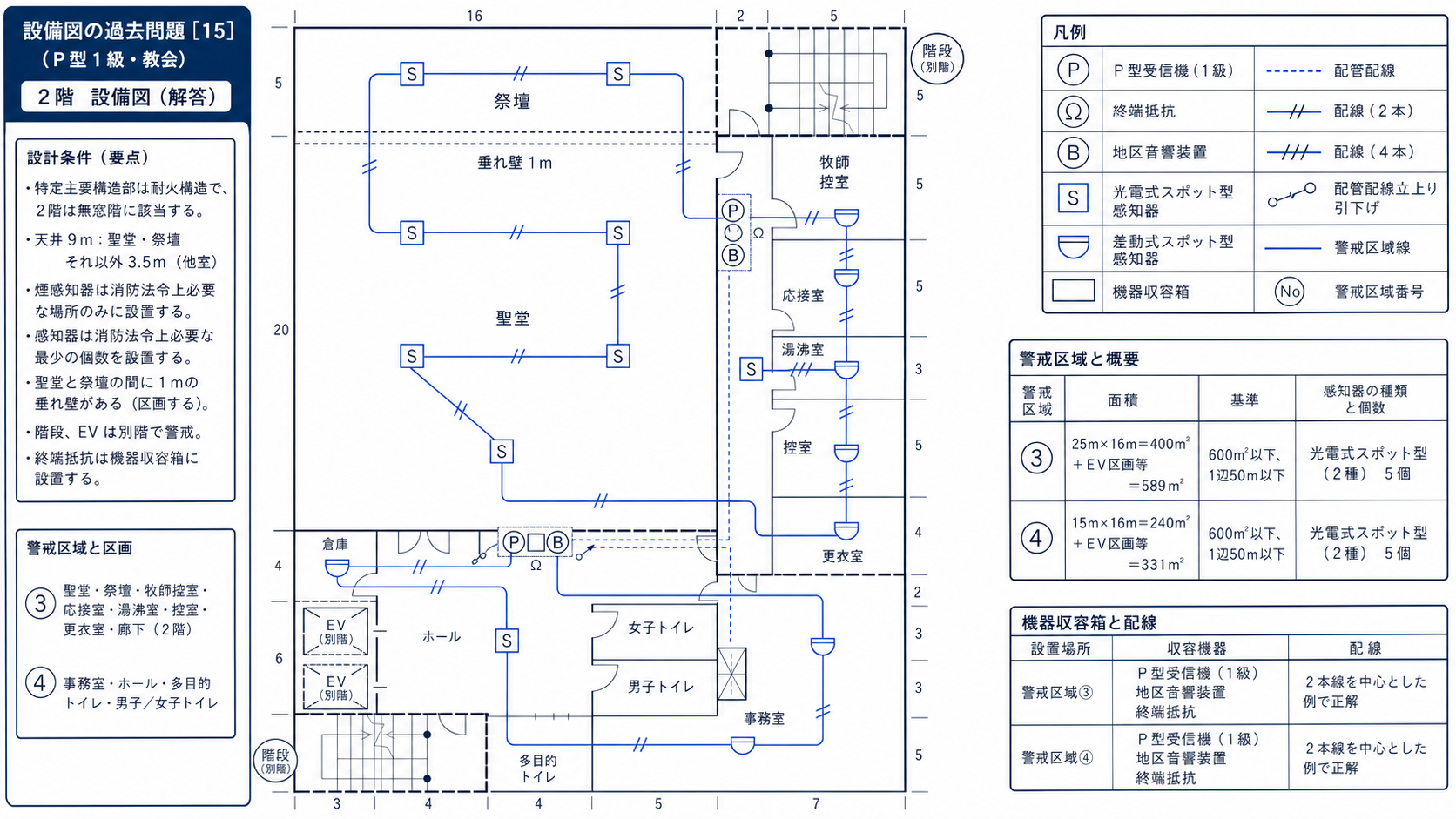

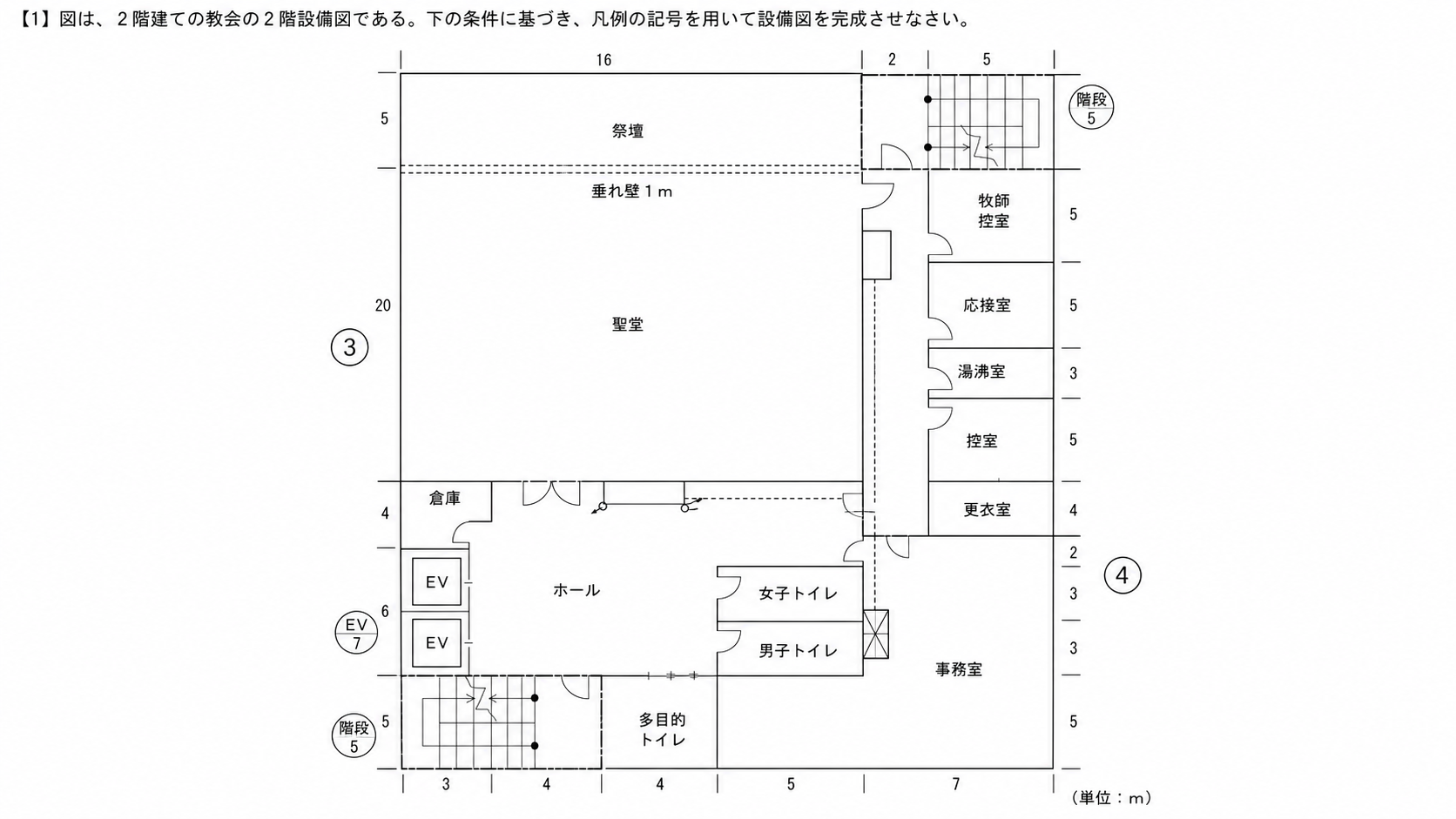

正解：聖堂・祭壇を垂れ壁で分け、設置高さに適応する光電式スポット型を必要最少数配置します。その他の室も用途に応じて配置し、二つの警戒区域を完成させます。

９m高天井では設置できる感知器種別を先に絞ります。１m垂れ壁は明確に感知区域を分けるため、聖堂と祭壇を別計算します。
