学習範囲：構造・機能｜受信機の種類・構造・機能
最新ver.の過去問情報は、青木マーケ(株)ショップの消防設備士「過去問テスト」で毎年更新しています。
併せて、ご参照ください。

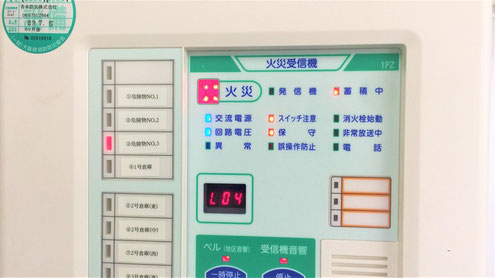

受信機の役割
受信機は、感知器、発信機、中継器、ガス漏れ検知器などから信号を受け、火災やガス漏れ、消火設備等の作動を建物の関係者または消防機関へ知らせる装置です。
受信する主な信号は次の５種類です。
| 信号 | 内容 |
|---|---|
| 火災信号 | 感知器・発信機が火災を知らせる信号 |
| 火災表示信号 | 中継器等から送られる火災表示用の信号 |
| 火災情報信号 | 温度・煙濃度など火災の程度に係る信号 |
| ガス漏れ信号 | 検知器等がガス漏れを知らせる信号 |
| 設備作動信号 | 消火設備等が作動したことを知らせる信号 |
受信機規格省令第２条第７号。受信機を、火災信号・火災表示信号・火災情報信号・ガス漏れ信号・設備作動信号を受信して報知するものと定義しています。
受信機は「信号を受ける → 発生場所を表示する → 音響等で報知する」設備。
P・R・G・GP・GR・M型の違い
| 種類 | 主な対象 | 信号・役割 |
|---|---|---|
| P型 | 自動火災報知設備 | 火災信号等を共通の信号として受信 |
| R型 | 自動火災報知設備 | 火災信号等を固有の信号として受信 |
| G型 | ガス漏れ火災警報設備 | ガス漏れ信号を受信 |
| GP型 | 自火報＋ガス漏れ | P型とG型の機能を併せ持つ |
| GR型 | 自火報＋ガス漏れ | R型とG型の機能を併せ持つ |
| M型 | 消防機関への報知 | M型発信機の火災信号を受け、消防機関へ報知 |
覚え方は、Gが付けばガス漏れ機能を持ち、PまたはRとGを組み合わせたものがGP・GRです。
受信機規格省令第２条第８号～第13号。P・R・M・G・GP・GR型の信号方式と報知先を定義しています。
G＝ガス漏れ、GP＝P＋G、GR＝R＋G、M＝消防機関への報知。

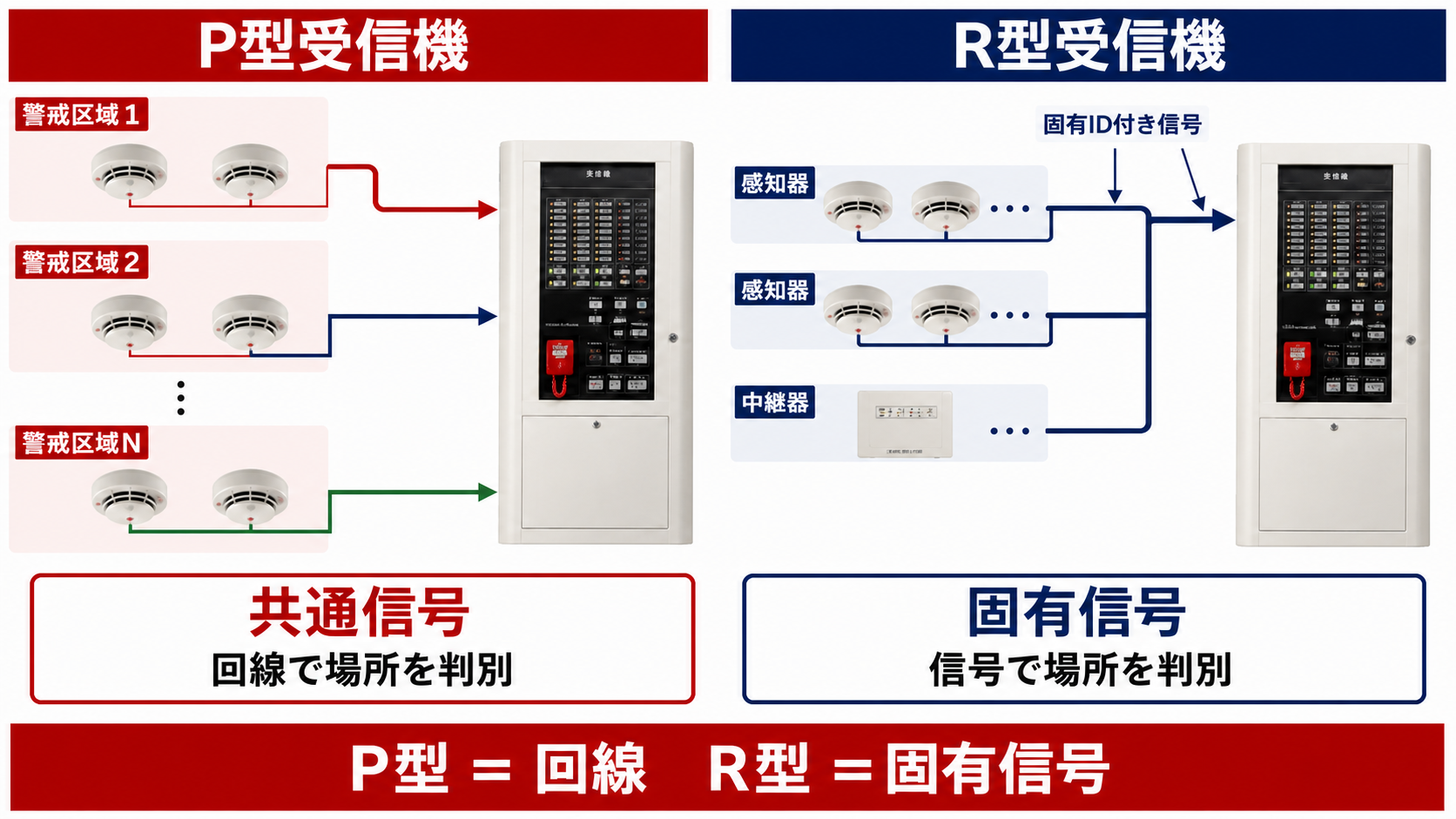

P型とR型は信号方式で分ける
P型受信機
P型受信機は、火災信号または火災表示信号を共通の信号として受信します。
従来のP型では、警戒区域ごとに信号回路を設けます。どの回線に信号が入ったかで、火災が発生した警戒区域を判別します。
R型受信機
R型受信機は、火災信号・火災表示信号・火災情報信号を固有の信号として受信します。
端末や中継器を識別できる固有信号を共通の伝送路へ載せるため、P型に比べて信号線を少なくしやすい特徴があります。
R型は、次の異常を検出する試験機能も持ちます。
- 終端器までの外部配線の断線
- 受信機から中継器までの外部配線の短絡
- 感知器から直接信号を受ける場合は、受信機から感知器までの短絡
受信機規格省令第２条第８号・第９号、第９条。P型は共通信号、R型は固有信号と定義し、R型の断線・短絡検出等の試験機能を定めています。
P型＝共通信号・警戒区域ごとの回線、R型＝固有信号・省線化しやすい。
１️⃣ P型１級・２級・３級
P型とGP型は、その機能に応じて１級・２級・３級に分かれます。
| 項目 | P型１級 | P型２級 | P型３級 |
|---|---|---|---|
| 接続できる回線数 | 制限なし | ５以下 | １ |
| 火災表示試験装置 | 必要 | 必要 | 必要 |
| 導通試験装置 | 必要。ただし１回線用は省略可 | 省略可 | 省略可 |
| 予備電源 | 原則必要 | １回線用は省略可 | 省略可 |
| 主音響装置の音圧 | １mで85dB以上 | １mで85dB以上 | １mで70dB以上 |
| 火災表示の保持 | 必要 | 必要 | 省略可 |
P型２級は「５回線以下・85dB以上」が定番です。70dB以上でよいのはP型３級です。
受信機規格省令第３条第13号、第４条第１号ロ、第８条。予備電源の例外、主音響装置の音圧、P型各級の回線数と試験機能を確認します。
P２は「５回線以下・85dB」。P３は「１回線・70dB」。
非火災報を減らす３つの方式
蓄積式受信機
感知器から火災信号を受けても直ちに火災表示せず、信号が一定時間続くか確認してから受信を開始します。
蓄積時間は５秒を超え60秒以内です。
ただし、人が火災を発見して発信機を押した信号は緊急性が高いため、蓄積機能を自動的に解除します。
二信号式受信機
同じ警戒区域から異なる二つの火災信号を受信したときに、本格的な火災表示と地区音響装置の鳴動を行える方式です。
発信機からの火災信号は、二信号を待たず通常の火災表示を行います。
アナログ式受信機
温度や煙濃度の程度を表す火災情報信号を受信し、設定した表示温度等に応じて注意表示・火災表示を行います。
アナログ式はR型またはGR型です。P型受信機にアナログ式はありません。
受信機規格省令第２条第９号の２・第14号、第６条第２項・第３項、第８条第１項第７号・第８号、第９条第２項。アナログ式、二信号式、蓄積式の定義・表示・機能を定めています。
蓄積＝信号継続を確認、二信号＝同一警戒区域の異なる二信号、アナログ＝火災の程度を扱うR・GR型。
火災表示とガス漏れ表示
通常の火災信号を受信したとき、受信機は次の表示・鳴動を自動で行います。
- 赤色の火災灯
- 主音響装置
- 地区表示装置で火災発生警戒区域を表示
- 地区音響装置を鳴動
火災表示は、原則として手動で復旧しない限り保持します。ただし、P型３級・GP型３級では保持機能を省略できます。
G・GP・GR型がガス漏れ信号を受信した場合は、黄色のガス漏れ灯、主音響装置、地区表示装置でガス漏れを表示します。
GP・GR型では、火災の警戒区域とガス漏れの警戒区域を明確に識別できる表示が必要です。
表示色は「火災＝赤、ガス漏れ＝黄」。P型３級・GP型３級は火災表示保持を省略できる。
ここからは、「受信機の種類・構造・機能」を実際の過去問で確認します。
【過去問】受信機の種類・構造・機能
R型受信機の概要に関する次の記述において、文中の【 】に当てはまる語句の組合せとして、正しいものはどれか。
「R型受信機は、火災信号等を【ア】の信号として受信することから【イ】特徴がある。火災表示試験装置並びに終端器に至る外部配線の断線および受信機から中継器（【ウ】から火災信号を直接受信するものにあっては、【ウ】）に至る短絡を検出できる装置を備えているほかが、P型１級受信機と同様な機能を有している。」
| 選択肢 | ア | イ | ウ |
|---|---|---|---|
| １ | 固有 | 信号線が個別に必要となる | 感知器 |
| ２ | 共通 | 信号線が少なくてすむ | 発信機 |
| ３ | 共通 | 信号線が個別に必要となる | 発信機 |
| ４ | 固有 | 信号線が少なくてすむ | 感知器 |
【解答】４

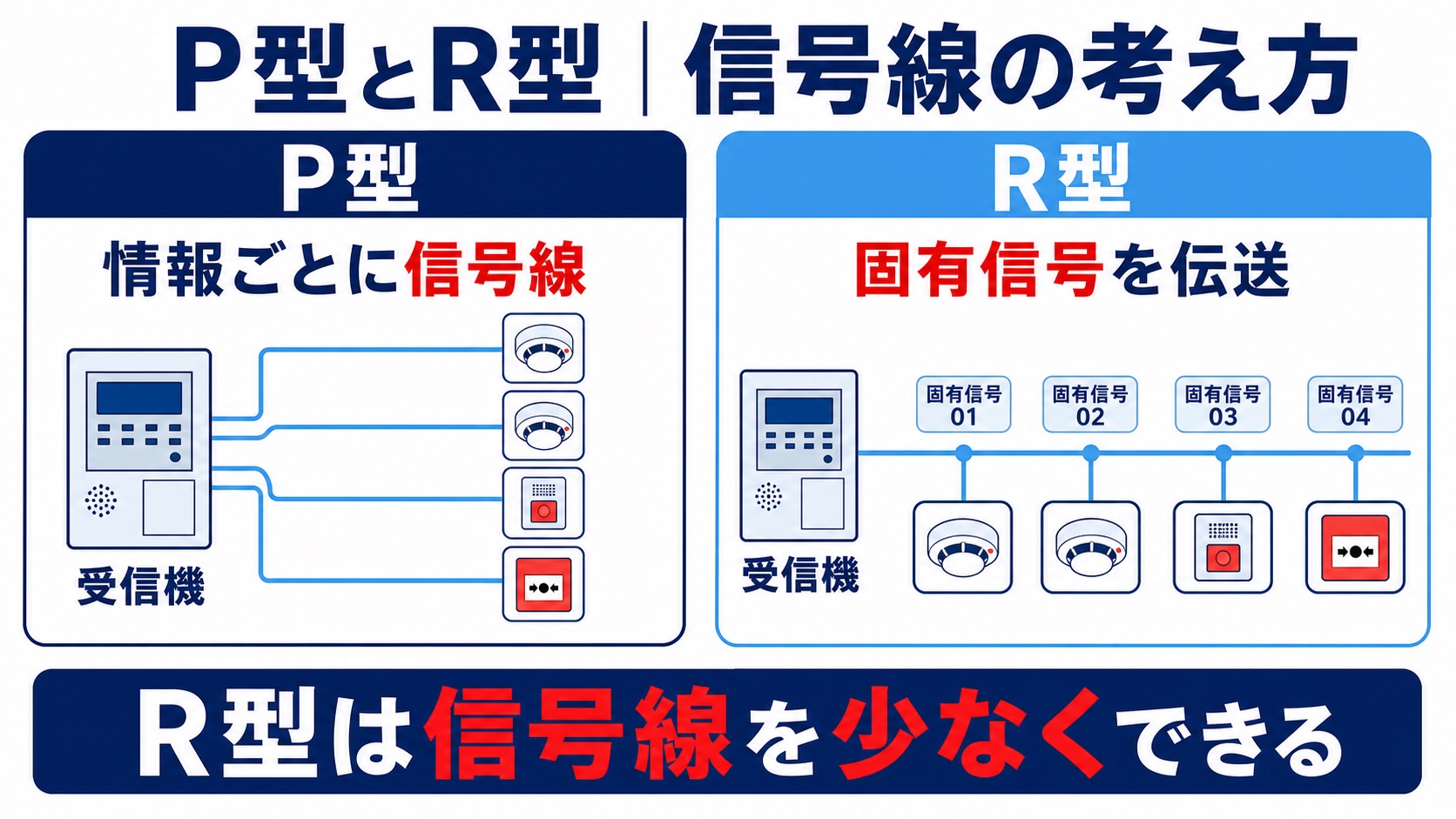

R型は火災信号等を固有の信号として受信します。端末や中継器を識別できるため、P型に比べて信号線を少なくしやすい方式です。したがって、アは「固有」、イは「信号線が少なくてすむ」です。
中継器を介さず感知器から直接信号を受ける場合は、受信機から感知器までの短絡を検出します。ウは「感知器」なので、３つがそろう選択肢４を選びます。
自動火災報知設備の受信機の説明について、誤っているものは次のうちどれか。
１. 受信機には、消火設備・非常警報設備その他の附属装置を接続することができ、かつ受信機は、これらの附属装置の作動を監視することもできる。
２. 受信機には、P型・R型・GP型およびGR型があり、P型およびGP型にあっては性能に応じて１級・２級および３級に分かれている。
３. 受信機には、非火災報対策を配慮した蓄積式受信機およびに信号式受信機がある。
４. P型受信機およびR型受信機には、アナログ式のものがある。
【解答】４（＝選択肢４が誤り）
アナログ式受信機は、温度や煙濃度の程度を表す火災情報信号を扱うR型またはGR型です。P型にアナログ式があるとした選択肢４が誤りです。
受信機に接続した附属装置の作動監視、P型・GP型の級別、蓄積式・二信号式による非火災報対策は、本文で整理した機能と一致します。
P型２級受信機の構造および機能として、最も不適当なものは次のうちどれか。
１. 接続できる回線数は５以下である。
２. １回線用は、予備電源を設けないことができる。
３. 外部配線の導通試験装置を設けないことができる。
４. 主音響装置の音圧を70dB以上とすることができる。
【解答】４（＝選択肢４が不適当）
P型２級受信機の主音響装置は、中心から前方１mで85dB以上です。70dB以上でよいのはP型３級なので、選択肢４が不適当です。
P型２級は５回線以下で、１回線用は予備電源を省略できます。外部配線の導通試験装置も省略できますが、火災表示試験装置は必要です。選択肢１～３はこれらの条件に一致します。
自動火災報知設備の蓄積式受信機の説明について、誤っているものは次のうちどれか。
１. 感知器から火災信号を受けた場合、火災信号の継続を一定時間確認した後、警報を発するものである。
２. 人の操作による発信機からの火災信号を受けた場合、蓄積機能を継続する構造を持っているものである。
３. 蓄積時間は、一定の時間幅で全体または回線ごとに設定することができるものである。
４. 一過性の煙などの継続しないものによる非火災警報をかなり減少させることができるものである。
【解答】２（＝選択肢２が誤り）
発信機は人が火災を確認して操作します。発信機からの火災信号を検出したときは蓄積機能を自動的に解除するため、「継続する」とした選択肢２が誤りです。
感知器信号は一定時間の継続を確認します。蓄積時間は所定の時間幅で受信機全体または回線ごとに設定する方式があり、一過性の煙による非火災報を減らせます。選択肢１・３・４はこの仕組みと一致します。
R型受信機の概要に関する次の文中の（ ）に当てはまる語句の組合せとして、正しいものはどれか。
「R型受信機は、感知器又は発信機により発せられた火災信号、火災表示信号若しくは火災情報信号を直接又は中継器を介して（ア）の信号として受信する。一の火災の情報に対して火災信号線が各１本のP型受信機と異なり、（ア）信号による伝送方式なので（イ）。」
| 選択肢 | （ア） | （イ） |
|---|---|---|
| １ | 固有 | 信号線が少なくなる |
| ２ | 固有 | 信号線が多くなる |
| ３ | 共通 | 信号線が少なくなる |
| ４ | 共通 | 信号線が多くなる |
【解答】１
R型受信機は火災情報を固有信号として伝送します。情報を識別して共通の伝送路で扱えるため、P型のように情報ごとの信号線を個別に増やさずに済みます。
アは「固有」、イは「信号線が少なくなる」。両方が一致する組合せ１です。
蓄積式のP型１級受信機について、誤っているものは次のうちどれか。
１. 感知器からの火災信号の継続が一定時間経過後、感知器の作動を再確認して火災警報を発する機能を有する。
２. 発信機から火災信号を検出したときは、蓄積機能を自動的に解除して火災警報を発する機能を有する。
３. スピーカー等の音声により警報を発する地区音響装置を用いる場合、感知器作動警報は男声によるものとし、自動火災報知設備の感知器が作動した旨の情報又はこれに関連する内容を周知する。
４. 火災表示を手動で復旧しない限り保持する機能を有する。
【解答】３
スピーカー等による地区音響では、感知器作動警報は女声、火災警報は男声です。選択肢３は感知器作動警報を男声としているため誤りです。
感知器信号の継続を確認する蓄積、発信機信号での蓄積解除、手動で復旧するまでの火災表示保持は、蓄積式P型１級の機能と一致します。
消防設備士「過去問テスト」は、その名の通り“過去に出た問題” のテストです。
ブログでお馴染みの管理人が過去問に関する情報収集を積み重ね、その中からピックアップして過去問ベースの模擬試験を作成したものです。
上記以外に新傾向問題の情報など提供あり次第、解説を毎年追記して更新しています。これから消防設備士の試験を受けられる方は是非ご覧下さい。
まとめ
受信機は、受け取る信号と表示方法を対応させるとP型・R型・G型の違いを整理できます。
次は【過去問】熱感知器の種類・構造・作動原理｜消防設備士甲４・乙４【構造・機能②】へ進みます。
