【実技（製図）⑤】複合製図と欠陥の是正｜消防設備士甲５【過去問】

現在地：実技（製図・甲種）5（5/5）｜このページ3問

複合製図は、計算・器具選定・配置・寸法・欠陥是正をまとめて問います。答案は根拠をたどれる順番で書きます。

この講義で押さえるポイントは次のとおりです。

各用途ごとに収容人員と設置義務を判定する
図面の開口部と避難経路から設置位置を決める
操作面積・降下空間・避難空地を重ねて確認する
欠陥は状態だけでなく是正方法まで示す

用語・数値・対象部位を必ず一組で覚える。

確認済み問題は全部で3問

収録問題は正答と根拠を確認済みです。

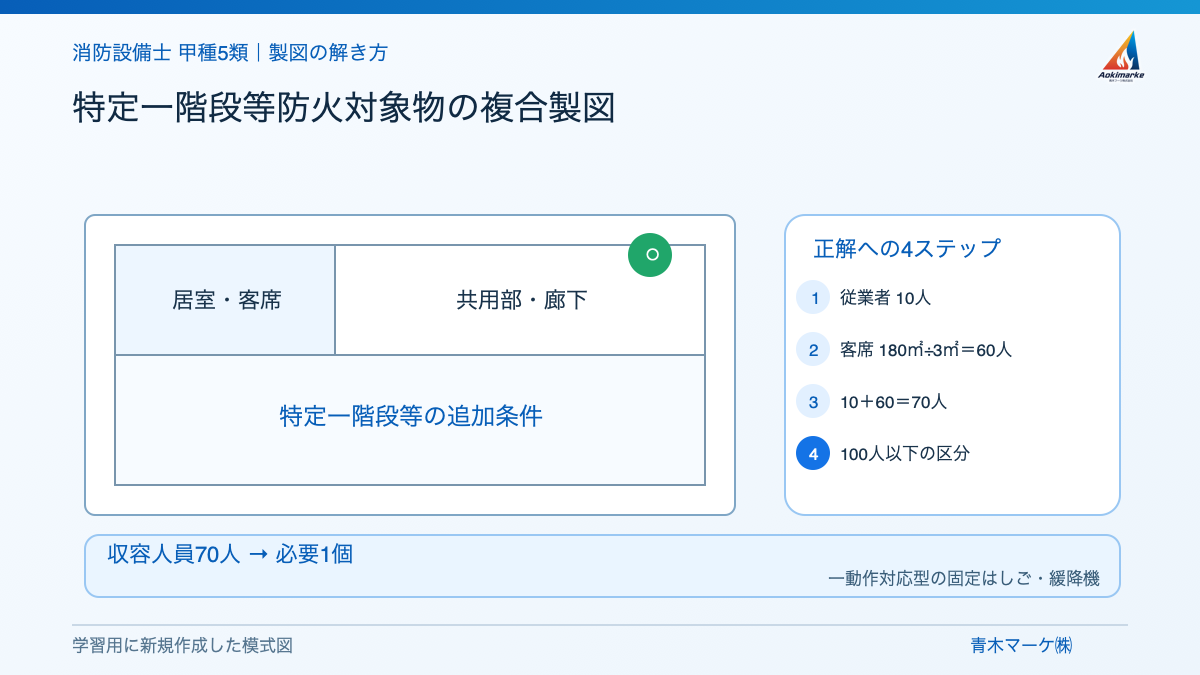

確認問題 1/3｜特定一階段等防火対象物の複合製図

11】図は、特定主要構造部を耐火構造とした特定一階段等防火対象物の4階平面図と建具表を示したものである。条件に基づき、次の各設問に答えなさい。 4階平面図建具記号 B B C 男子トイレ女子トイレ倉庫 jP （15mg）（15m'）（12mg） D D ■ 更衣室（20mg）厨房客席（10mg）（180m*）（6mg） ■ A C A A C A 建具記号 2階能＜条件＞

この防火対象物は、政令別表第1（3）項口に該当する用途である。
この階の従業員数は10人である。

3．客席には固定された椅子はない。 4．2階能は、防火対象物の壁面から1.5m突き出している。

建物の周囲は、各面とも避難上有効な道または空地に面しているとする。

建具表建具記号 A B 1,000 ¥1450★ 1,000 1,000

* 1,000 婆区片引き FX 口 kw FX FX 1w → 建具記号 C D 1,000 1,000 ←

姿図 FIX FX 1W FIX

・FIX（はめ殺し）・各寸法は有効寸法である。・単位：mm ・A〜Dの開口部下端は、床面からの高さが1.200mm以下である。口1. この階の収容人員及び消防法令上設置しなければならない避難器具の必要最少個数を、それぞれ計算式または理由を示して答えなさい。 2.設問1で必要とされる個数の避難器具の設置位置として適切な場所を、平面図に口印で記入して答えなさい。

特定一階段等防火対象物への避難器具の設置に際し、消防法令に定められ

ている適合させなければならない事項を1つ答えなさい。 4.設問2で設置位置として適切とした場所に、すべり台以外で消防法令上適応する避難器具のうち、特定一階段等防火対象物への設置に適合するものを 2つ答えなさい。

+ 解答・よく分かる解説

正解要点

収容人員：70人

客席計算式（180m2） 10人＋（180m2/3m2）避難器具の個数：1個 A C A 理由庇収容人員が100人以下のため 5:069 3.一動作で、容易かつ確実に使用できるもの

4.一動作対応型収納式固定はしご、一動作式緩降機

収容人員を求める計算式は、次のとおり。なお、飲食店は客席部分が床面積の対象

となる。10人＋（180m2／3m2）=70人特定主要構造部が耐火構造であるものの、避難階段等が2以上設けられていないため、人員の数はそのまま適用する。この規定により、飲食店で200人までは、設省個該階から避難階又は地上に直通する階段が2以上設けられていない階」にも該当するため、収容人員が100人までは個数が1個となる。どちらの規定を適用しても個数は 1個となるが、「理由」が異なってくる。より厳しい「100人以下」を正解としたが、「200人以下」も正解とされる可能性がある。 2．建具表から適切な窓を選択する。 Aの片引窓は、開口部の大きさが高さ1.2m、幅1mであり、多くの避難器具に適…

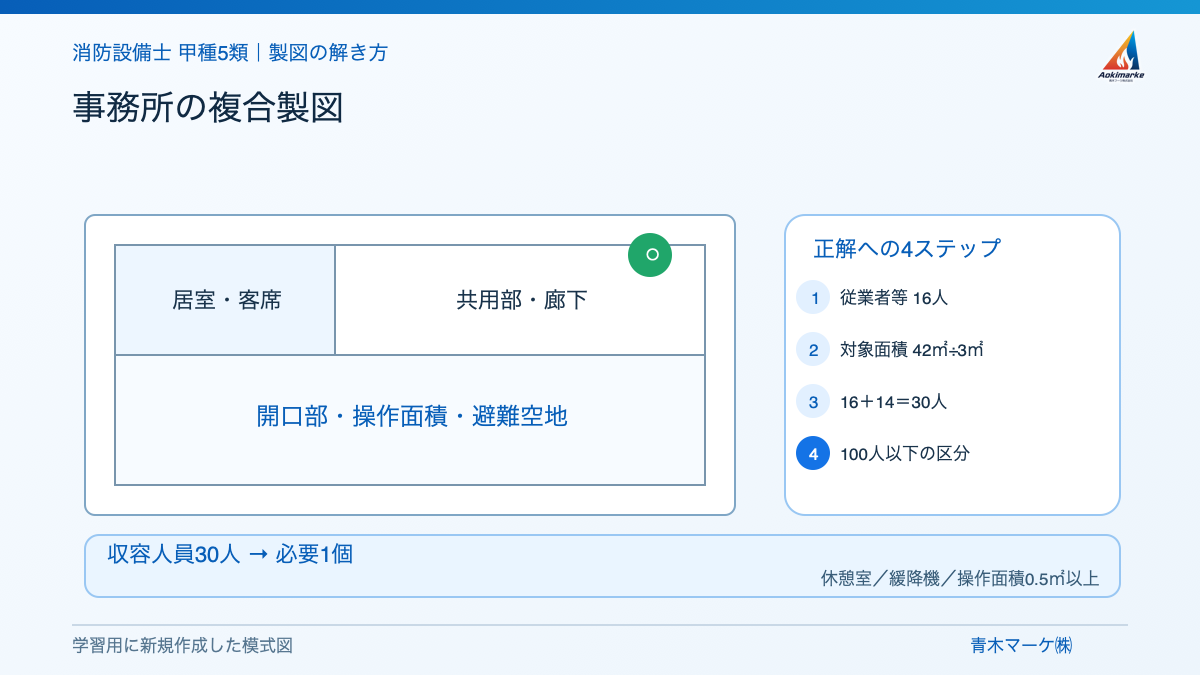

確認問題 2/3｜事務所の複合製図

【1】図は、政令別表第1（15）項に該当する4階建て防火対象物の3階平面図である。条件に基づき、光の各設問に答えなさい。＜条件＞

この防火対象物の特定主要構造部は、耐火構造である。

2.事務室以外は、従業者以外の者の使用に供する部分とする。 3．開口部はすべて避難器具を設置することが可能である。 4．開口部には、バルコニーその他それに準ずるものは設置されていない。 5.建物の周囲は、各面で避難上有効な道及び空地に面しているものとする。トイレテナントA 11m2 （事務室）会議室 20m2 20m2 PS PS 従業員数6名 3m 1m2 UP テナントB 休憩室（事務室）会議室 10m2 40m2 売店 8 m2 従業員数10名 4m² 3954 ロ 1. この階の収容人員及び消防法令上必要とされる避難器具の最少設置個数を計算式又は理由を示して答えなさい。 2.設問1で必要とされる個数の避難器具の設置位置として、最も適切な場所を選び、平面図に図印で記入しなさい。 3.設問1で設置する避難器具を緩降機とした場合、操作上必要な面積を下の図中に図示し、寸法及び面積の値を記入しなさい。 3954 ← 緩降機

この階に、救助袋、緩降機以外で、消防法令上、適応する避難器具を2つ

答えなさい。

+ 解答・よく分かる解説

正解要点

1.収容人員：30人計算式：6人＋10人＋（20m2+8m2+4m2+10m2）／3m2 設置個数：1個計算式：30人／100人

休憩室 10m2

緩降機 0.6m以上 0.5m2以上

0.6m以上

避難用タラップ、避難はしご、すべり台、避難橋このうちの2つ

1.（15）項（事務所等）における収容人員の算定方法は、次のとおり。従業者の数と、主として従業者以外の者の使用に供する部分の床面積を3m2 で除して得た数とを合算して算定。収容人員を算定するための床面積には原則として、廊下、階段、トイレを含めない。また、この設問ではさらにPS（パイプスペース）も含めない。「3階以上の階のうち、当該階から避難階段又は地上に直通する階段が2以上設けられていない階」は、収容人員が10人以上となると、避難器具の設置が必要となる。また、設置個数は～100人・1個、101人～200人・2個となる。

避難器具は、階段から最も遠い位置にある休憩室に設置した。
操作面積は、当該器具の水平投影面積を除いて0.5m2以上で、かつ、一辺の長さは…

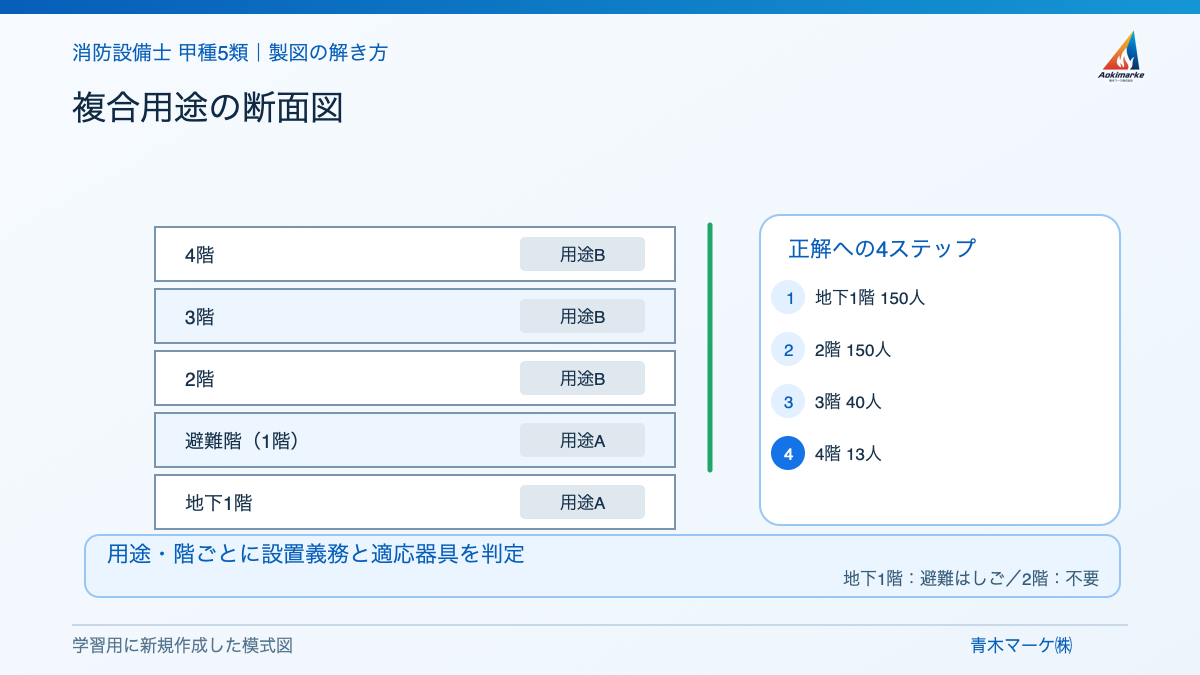

確認問題 3/3｜複合用途の断面図

【1】図1は複合用途防火対象物の断面図を示したものである。条件に基づき、次の各設問に答えなさい。＜条件＞

特定主要構造部は耐火構造である。

2．屋内避難階段が地下1階から地上2階まで及び地下1階から地上4階まで、それぞれ1簡所ずつ設置されている。

屋内避難階段は、建築基準法施行令第123条第1項に該当し、直接外部に

開放された開口部を有しない。図1 断面図屋内避難階段 4F 歯科医院従業者数5人 6項イ（4）待合室床面積25m2 3F 屋内避難階段カラオケボックス従業者数4人 2項ニ固定いす席30席それ以外の部分18m2 2F スーパーマーケット従業者数30人 4項売場面積480m2 1F スーパーマーケット従業者数30人 4項売場面積480m² G.L. 地下1F スーパーマーケット従業者数30人 4項売場面積480m2 $956 口

地下1階及び2階から4階の収容人員をそれぞれ計算式とともに答えなさ

い。 2.設問1の階において、避難器具の設置を要する場合は、その階に法令上適応する避難器具を次のアーエの中からすべて選び記号を答え、設置を要しない場合は✕印を記入しなさい。〔ア．緩降機イ．避難はしごウ．救助袋エ、すべり台〕地下1階 2階 3階 4階計算式計算式計算式計算式設問1 収容人員収容人員収容人員収容人員人人人人設問2
