①：適応器具と設置位置の判断軸
適応器具と設置位置の製図問題では、図面の部屋名や用途を見てから器具名を選びます。先に「空いている場所へ何か置く」と考えるのではなく、その階・用途・避難経路に適する器具かを確認します。避難はしご、緩降機、救助袋などは、設置できる位置と使用に必要な空間が異なります。
②：部品・条件を比較する
設置位置は、避難者が到達できること、器具を展開できること、降下又は通過の妨げがないことをまとめて考えます。窓、バルコニー、廊下、避難階段との位置関係を図面上で追い、器具の出口側も含めて安全な経路になるかを見ます。
③：設問を解く手順
似た選択肢では、器具の種類は合っていても、設置階や開口部との関係が違う場合があります。例えば、建物外へ展開する器具を障害物のある位置へ置く説明は、実際の使用を想像すれば不自然です。部屋の用途と避難経路を別々に確認してください。
●：引っかけを避ける確認
解答前に、①対象階と用途、②必要な器具、③設置できる開口部又は場所、④避難者の進行方向、の四点を図面へ書き込みます。器具名だけでなく、図面上で安全に使える位置まで説明できることを目標にしましょう。
この講義では、用途・避難経路・展開空間から適応器具と位置を決めることを目標にします。
ここで扱う条件は、単独の語句として覚えるのではなく、器具又は図面のどこに関係するかを結び付けて確認します。選択肢を読んで違和感があれば、対象・位置・働きの三点へ戻り、根拠を一つずつ照合してください。
過去問で確認

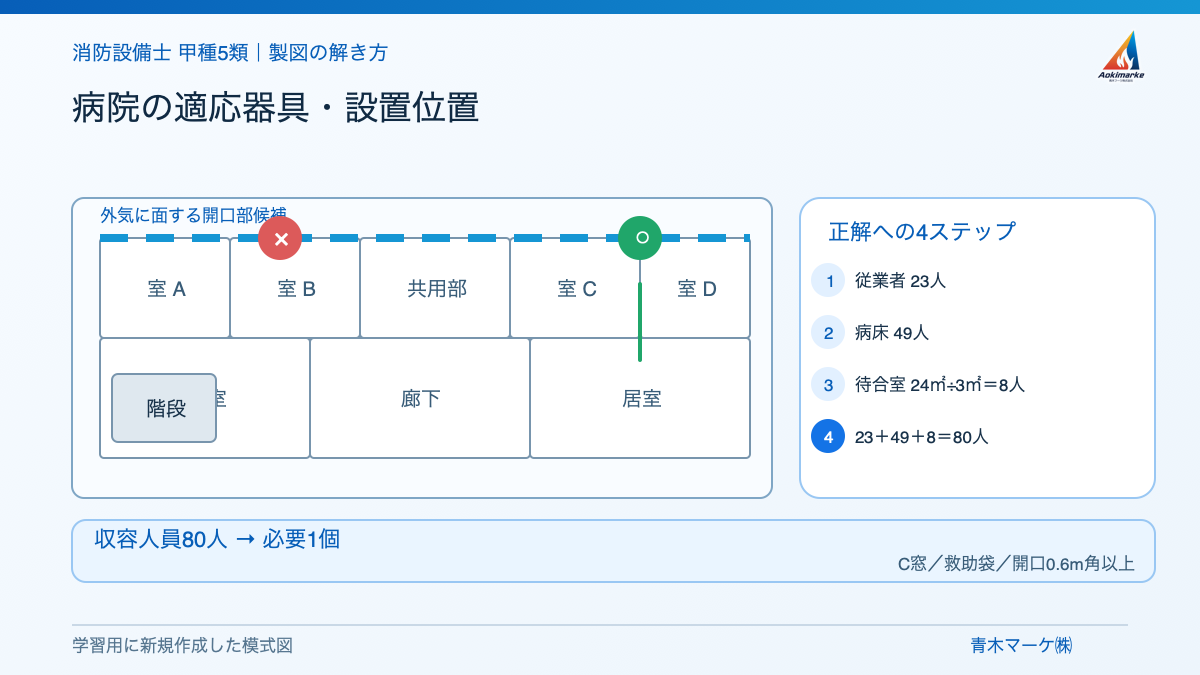

【確認問題１/７】病院の適応器具・設置位置
用途・人数又は面積の条件から必要個数を判定し、安全な開口部と適応する器具を説明してください。位置は解答用模式図で確認します。
条件
・病院の７階。特定主要構造部を耐火構造とした建築物
・従業者 23人、病床 49人、待合室 24㎡÷３㎡＝８人
・令第123条１項の屋内避難階段が２か所あり、各開口部の避難空地・避難経路を確保
・C窓は救助袋に必要な開口寸法（幅・高さ各0.6m以上）を満たし、下端は1.2m
正解要点
収容人員80人 → 必要１個
根拠
通常基準：収容人員は23＋49＋８＝80人で、必要個数は１個です。
規則第26条１項：耐火構造で、令第123条１項の屋内避難階段が２か所あるため適用できます。
必要個数：基準を緩和しても80人は１個です。C窓は開口寸法と避難空地・避難経路を満たすため、救助袋を設置します。

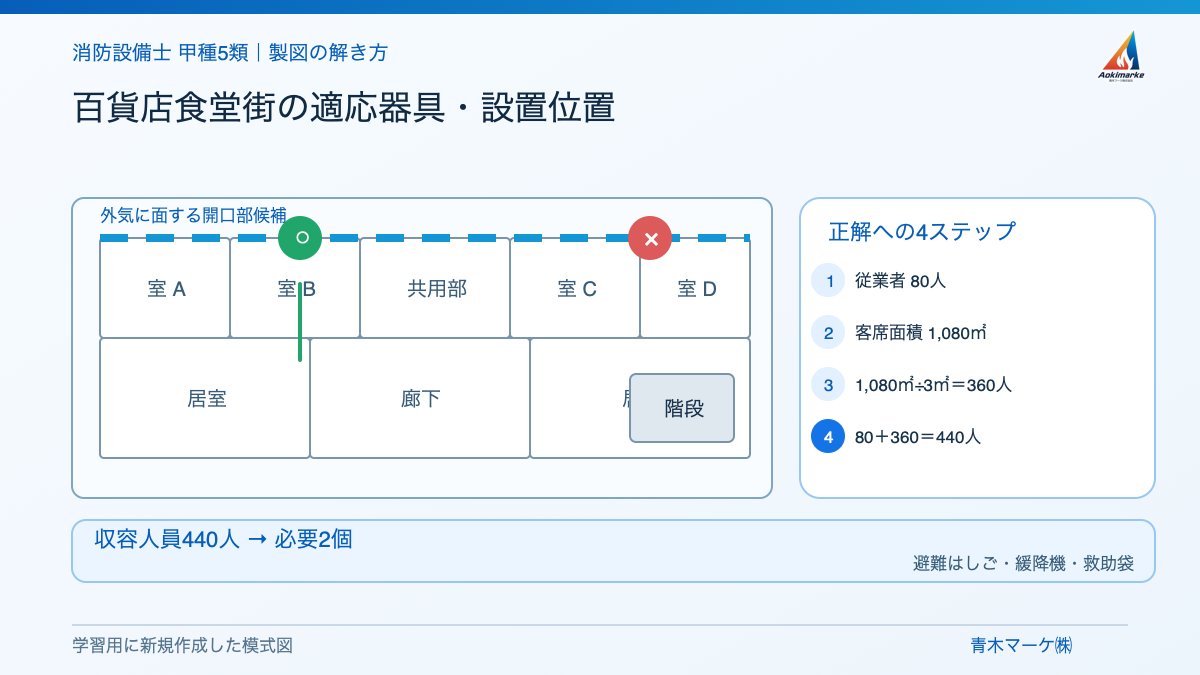

【確認問題２/７】百貨店食堂街の適応器具・設置位置
用途・人数又は面積の条件から必要個数を判定し、安全な開口部と適応する器具を説明してください。位置は解答用模式図で確認します。
条件
・令別表第一（４）項の百貨店の６階にある食堂街。特定主要構造部を耐火構造とした建築物
・従業者 80人、客席面積 1,080㎡÷３㎡＝360人。廊下・階段・便所の面積は除外
・令第123条１項の屋内避難階段が２か所ある
・A・D窓は引違い窓、B窓はFIX窓、C窓は突出部があり器具の展開に不適
正解要点
収容人員440人 → 必要２個
根拠
通常基準：収容人員は80＋360＝440人で、必要個数は３個です。
規則第26条１項：耐火構造で、令第123条１項の屋内避難階段が２か所あるため適用できます。
必要個数：基準を緩和すると440人は２個です。引違い窓A・Dを使い、避難はしご・緩降機・救助袋から適応する器具を選びます。

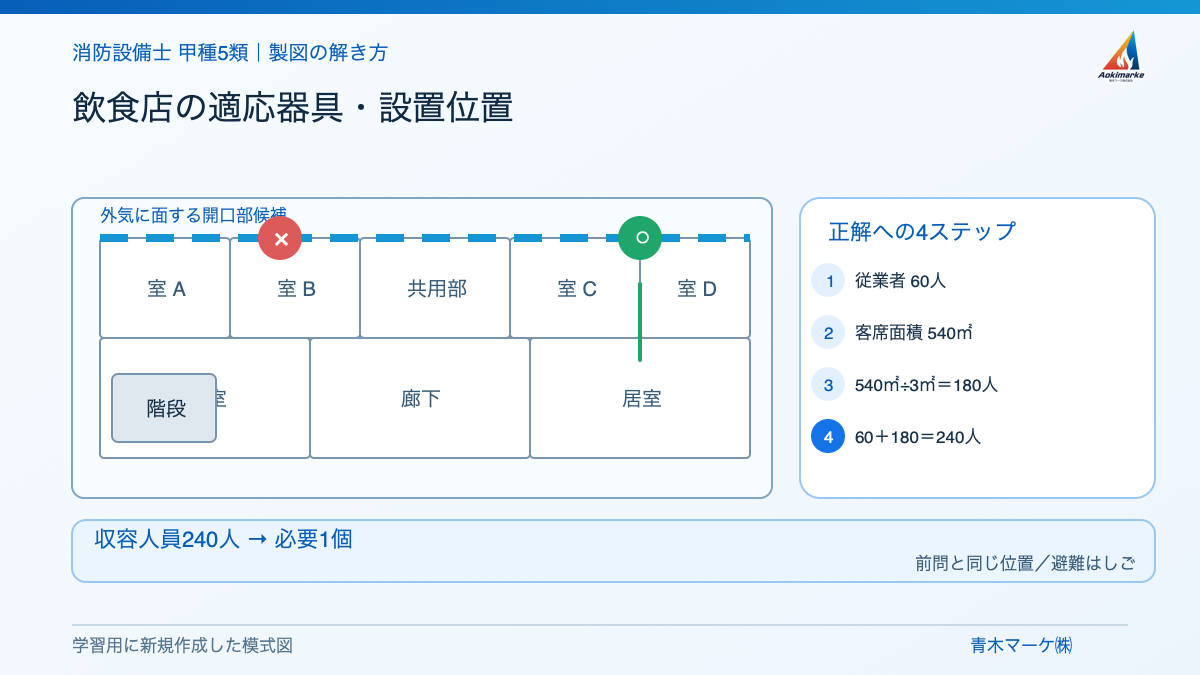

【確認問題３/７】飲食店の適応器具・設置位置
用途・人数又は面積の条件から必要個数を判定し、安全な開口部と適応する器具を説明してください。位置は解答用模式図で確認します。
条件
・飲食店の５階。特定主要構造部を耐火構造とした建築物
・従業者 60人、固定席のない客席面積 540㎡÷３㎡＝180人
・令第123条１項の屋内避難階段が２か所ある
・設置位置は前問と同じ条件で、救助袋・緩降機を除いて判定
正解要点
収容人員240人 → 必要１個
根拠
通常基準：収容人員は60＋180＝240人で、必要個数は２個です。
規則第26条１項：耐火構造で、令第123条１項の屋内避難階段が２か所あるため適用できます。
必要個数：基準を緩和すると240人は１個です。設問の除外条件を反映すると、避難はしごを選びます。

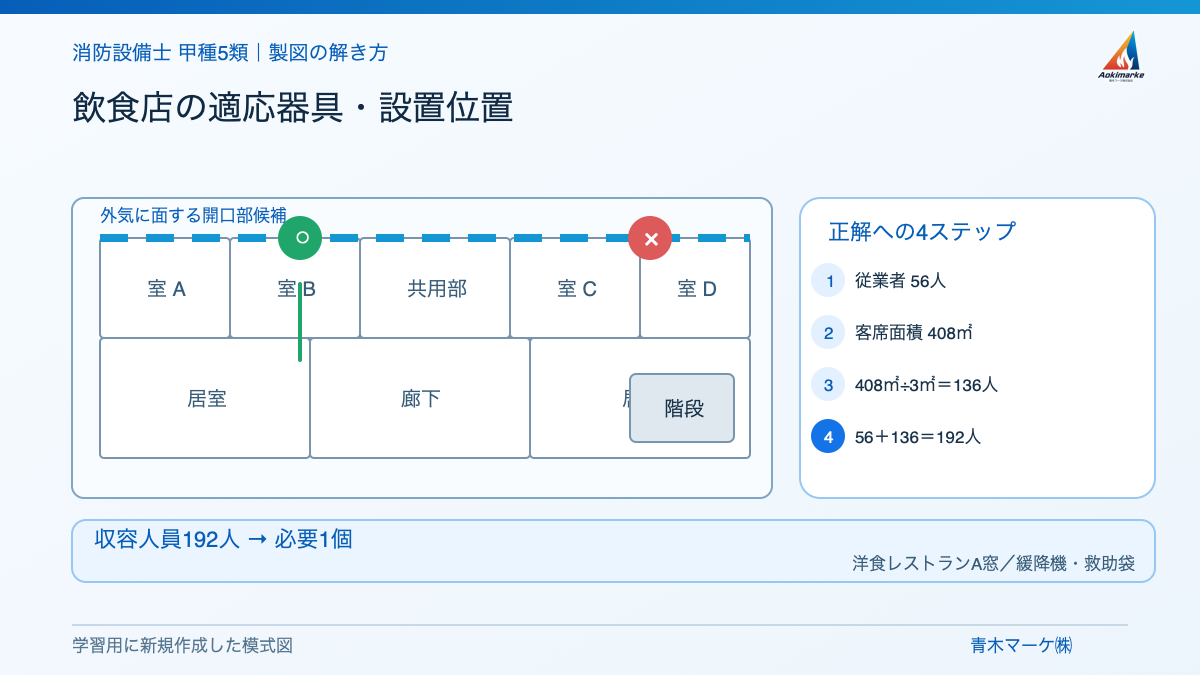

【確認問題４/７】飲食店の適応器具・設置位置
用途・人数又は面積の条件から必要個数を判定し、安全な開口部と適応する器具を説明してください。位置は解答用模式図で確認します。
条件
・飲食店の６階。特定主要構造部を耐火構造とした建築物
・従業者 56人、固定席のない客席面積 408㎡÷３㎡＝136人
・令第123条１項の屋内避難階段が２か所あり、全開口部に避難空地・避難経路がある
・A窓は引違い窓、B・D窓はFIX窓、C窓は突出部があり器具の展開に不適
正解要点
収容人員192人 → 必要１個
根拠
通常基準：収容人員は56＋136＝192人で、必要個数は１個です。
規則第26条１項：耐火構造で、令第123条１項の屋内避難階段が２か所あるため適用できます。
必要個数：基準を緩和しても192人は１個です。A窓を使い、設問の除外条件を反映して緩降機・救助袋を選びます。

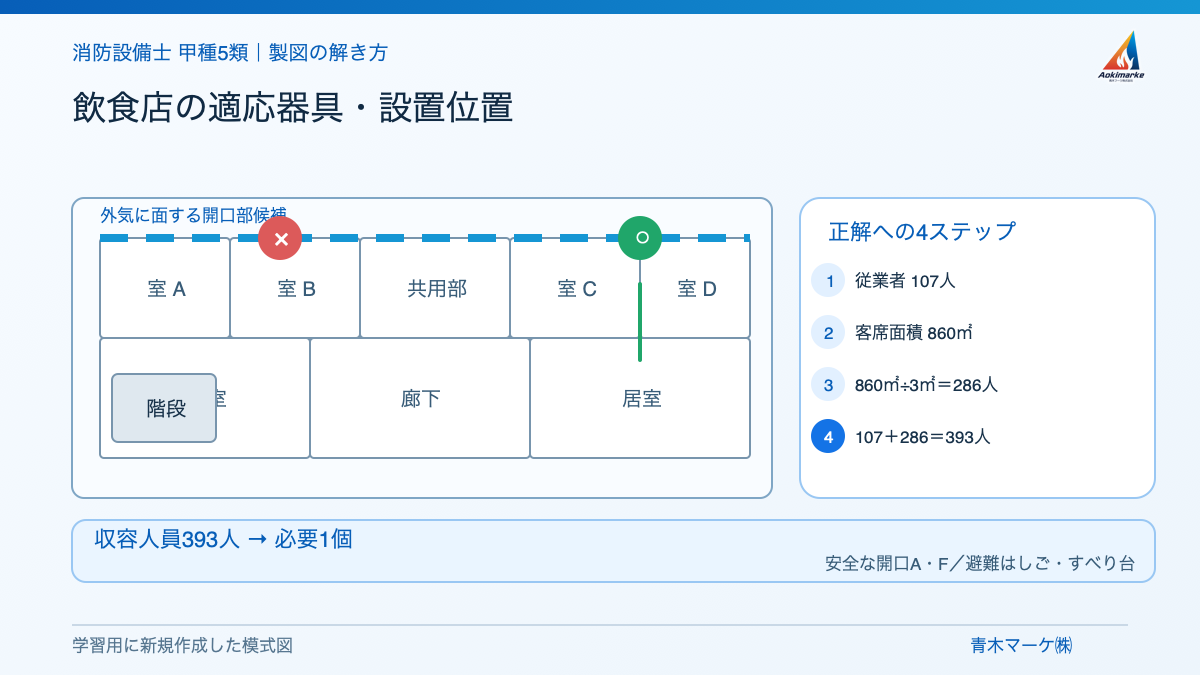

【確認問題５/７】飲食店の適応器具・設置位置
用途・人数又は面積の条件から必要個数を判定し、安全な開口部と適応する器具を説明してください。位置は解答用模式図で確認します。
条件
・飲食店の７階。特定主要構造部を耐火構造とした建築物
・従業者 107人、客席面積 860㎡÷３㎡＝286人。廊下・階段・便所の面積は除外
・令第123条１項の屋内避難階段が２か所あり、バルコニーはない。建物の周囲は道路又は空地
・A・F窓は器具を展開できる開口部
正解要点
収容人員393人 → 必要１個
根拠
通常基準：収容人員は107＋286＝393人で、必要個数は２個です。
規則第26条１項：耐火構造で、令第123条１項の屋内避難階段が２か所あるため適用できます。
必要個数：基準を緩和すると393人は１個です。A・F窓のうち設問の位置に適したF窓を使い、避難はしご・すべり台を選びます。

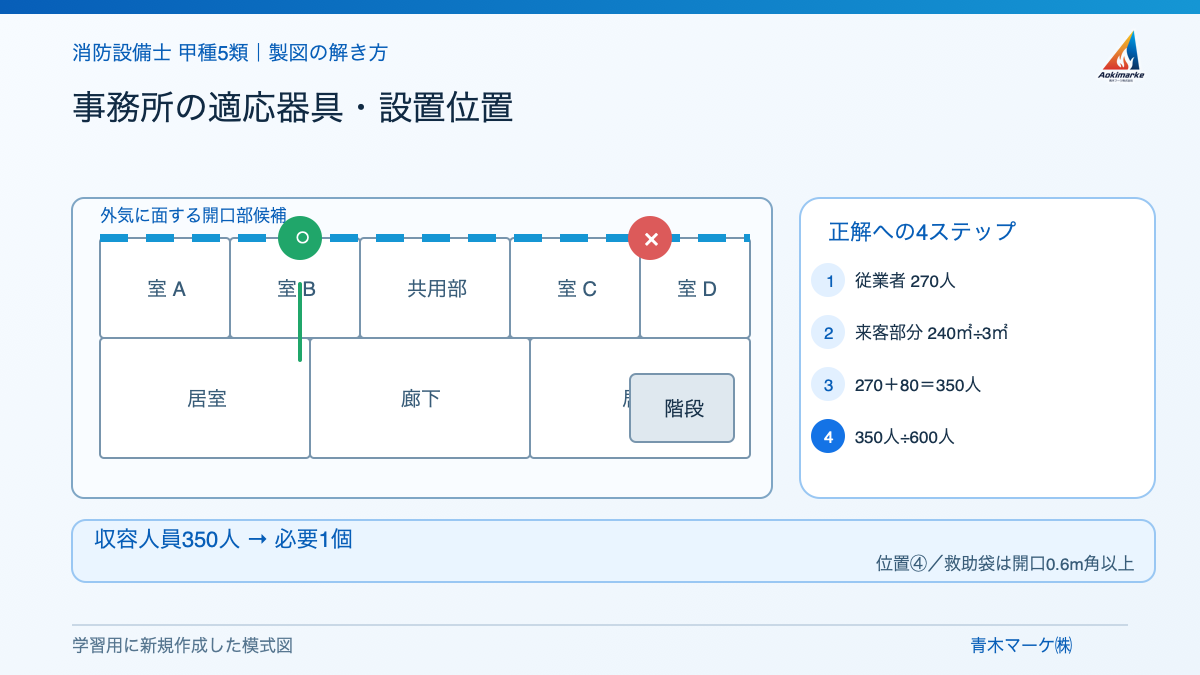

【確認問題６/７】事務所の適応器具・設置位置
用途・人数又は面積の条件から必要個数を判定し、安全な開口部と適応する器具を説明してください。位置は解答用模式図で確認します。
条件
・事務所の６階。特定主要構造部を耐火構造とした建築物
・従業者 270人、来客部分 240㎡÷３㎡＝80人、収容人員350人
・令第123条１項の屋内避難階段が２か所あり、各開口部は器具を受けられる
・救助袋は幅・高さ各0.6m以上の開口部と、設置階に1.5m角以上の操作面積が必要
正解要点
収容人員350人 → 必要１個
根拠
通常基準：収容人員350人では必要個数は２個です。
規則第26条１項：耐火構造で、令第123条１項の屋内避難階段が２か所あるため適用できます。
必要個数：基準を緩和すると350人は１個です。位置④で救助袋の開口寸法・操作面積を確認します。救助袋以外では、適応する避難はしご・緩降機・すべり台・避難橋のうち２つを答えます。

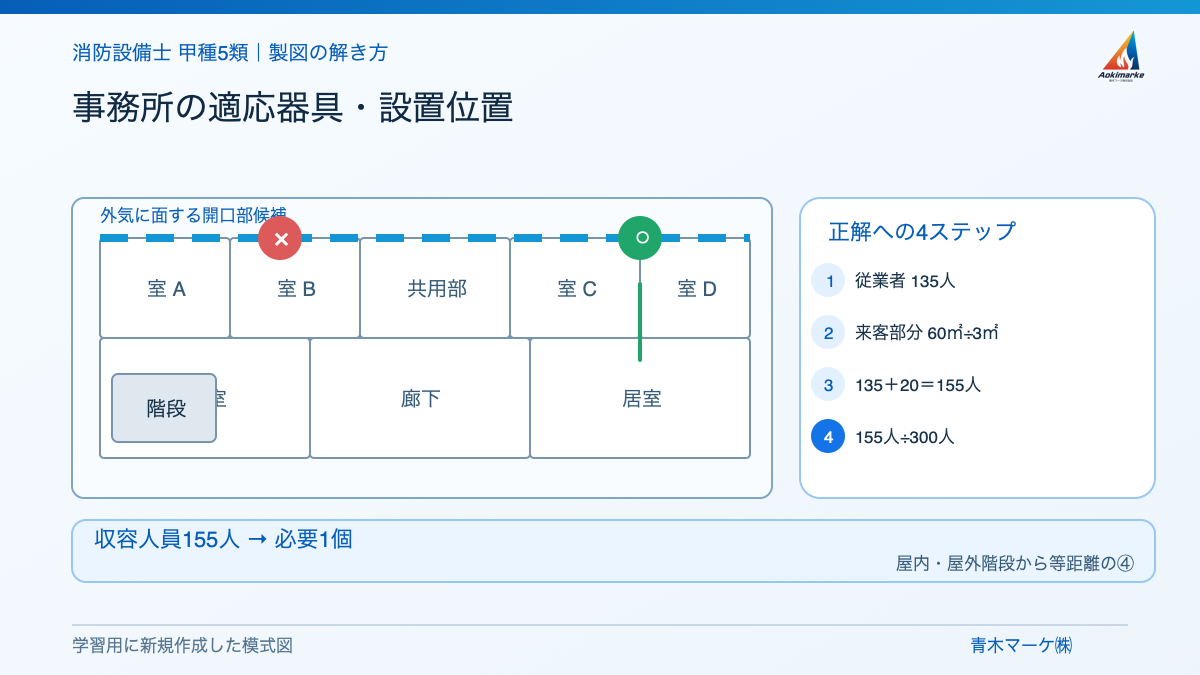

【確認問題７/７】事務所の適応器具・設置位置
用途・人数又は面積の条件から必要個数を判定し、安全な開口部と適応する器具を説明してください。位置は解答用模式図で確認します。
条件
・事務所の３階。特定主要構造部を耐火構造とした建築物、ショールームは不特定多数が利用
・従業者 135人、来客部分 60㎡÷３㎡＝20人、収容人員155人
・当該階は無窓階ではなく、階段は避難階段又は特別避難階段に該当しない
・候補の開口部は器具を設置でき、位置④は屋内・屋外階段から適切な距離
正解要点
収容人員155人 → 必要１個
根拠
通常基準：収容人員155人では必要個数は１個です。
規則第26条１項：階段は避難階段又は特別避難階段に該当しないため、適用できません。
必要個数：通常基準どおり１個です。屋内・屋外階段からの距離を比較し、位置④を選びます。
