現在地：実技（製図・甲種）3（3/5）｜このページ4問
固定ベースの設計では、設計荷重とつり合う固定部の重量、モーメント、床面からフックまでの高さを順に確認します。
この講義で押さえるポイントは次のとおりです。
- 荷重×腕長で最大曲げモーメントを求める
- 固定部重量は設計荷重の1.5倍とつり合う条件を確認する
- 密度・体積・重量の単位をそろえる
- 固定ベース工法でもフック取付高さ1.5m以上1.8m以下を確認する
用語・数値・対象部位を必ず一組で覚える。
確認済み問題は全部で4問
収録問題は正答と根拠を確認済みです。

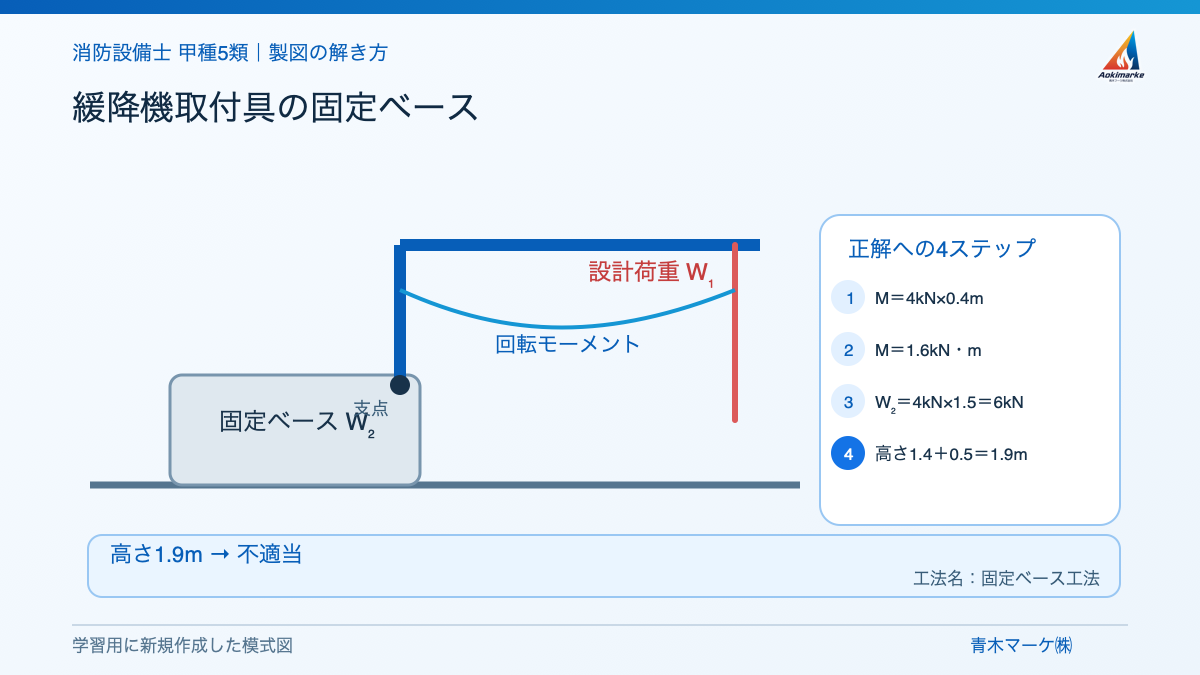

確認問題 1/4｜緩降機取付具の固定ベース
【1】図は、防火対象物の屋上に緩降機（1人用）の取付け具を固定する場合のエ 法の一例を示したものである。条件に基づき、次の各設問に答えなさい。 ＜条件＞
- アーム長さは、L.1が0.4m、L2が0.8mである。
2.緩降機の設計荷重W1は、4kNである。 3.固定ベースの重さい2は、設計荷重の1.5倍の力に釣り合う重量である。 4.取付け具を構成するフレームの重さは、無視する。 LI L2 甘 © W1 1.4m 0.5m H W2
- アームに働く最大曲げモーメントは何kN・mか答えなさい。
2.W2は何kNか答えなさい。 3.緩降機をつり下げるフックの取付け高さは、適当かどうか答えなさい。 4.取付け具を固定するこの工法の名称を答えなさい。
正解要点
1. 1.6kN・m
- 6kN
- フックの取付け高さ：［不適当］
- 固定ベース工法
1.〔アームに働く最大曲げモーメント〕とは、アームに設計荷重W1を加えたときの 曲げモーメントとなる。単純に、W1としの積となる。 （アームに働く最大曲げモーメント〕＝4KN ✕ 0.4m = 1.6kN・m 2、固定部の重さW2＝設計荷重4KN✕1.5倍＝6KN 固定ベースの重室は、避難器具の設計荷重の1.5倍以上の荷重であること（避難器 具の基準細目第八）。 3．消防庁告示（避難基準の基準細目第三）により、「緩降機をつり下げるフックの取 付位置は、床面から1.5m以上1.8m以下の高さとすること」。フックの取付け高さは、 1.4m＋ 0.5m = 1.9mとなり、不適当となる。「フックの取付け高さ」はフックのど の部分が該当するのか、告示等では示されていない。設問の図で示されている数値等 から判断しなくてはならない。 24.緩降機の取付け具［固定ベース2］
確認問題 2/4｜緩降機取付具の固定ベース
【1】ある防火対象物の屋上に緩降機（1人用）の取付け具を固定する場合の工法 について、条件に基づき、次の各設問に答えなさい。 ＜条件＞
- 緩降機の設計荷重W1は、4,500Nとする。
2.固定部の荷重W2は、設計荷重の1.5倍の力に釣り合う。 3.固定部の幅は0.6m、奥行き0.6mとする。 4.コンクリートの密度は、1m3当たり25,000Nとする。
- 取付け具を構成するフレームの重さは無視する。
0.8m 1.0m oF W1 H W2
- 矢印Aで示す部分のモーメントは何kN・mか答えなさい。
2.固定部の荷重 W2は何kNか答えなさい。
- 固定部の高さHは何mか答えなさい。
- フックの床面からの高さの範囲を答えなさい。
5.この取付け具を固定する工法の名称を答えなさい。
正解要点
1. 3.6kN・m
- 6.75KN
3. 0.75m 4.1.5m以上1.8m以下
- 固定ベース工法
- 求められている単位に注意する。
4. 500Nx 0.8m = 4.5kN x 0.8m = 3.6kN-m 2．固定部の荷重W2=1.5✕4.500N=1.5x4.5kN=6.75kN 3．コンクリートの密度について、求める高さをHmとすると、次の等式が成り立つ。 25.000N 6.750N 1m3 o.6m x O.6m x Hm 6.750Nx 1m3 135✕1m3 135m3 Hm = 25,000N x 0.6m x 0.6m = ・ ＝ 0.75m 500x 0.6m x 0.6m 180m2 4.「緩降機をつり下げるフックの取付位置は、床面から1.5m以上1.8m以下の高さと すること」。
25．緩降機の取付け具［固定ベース3］

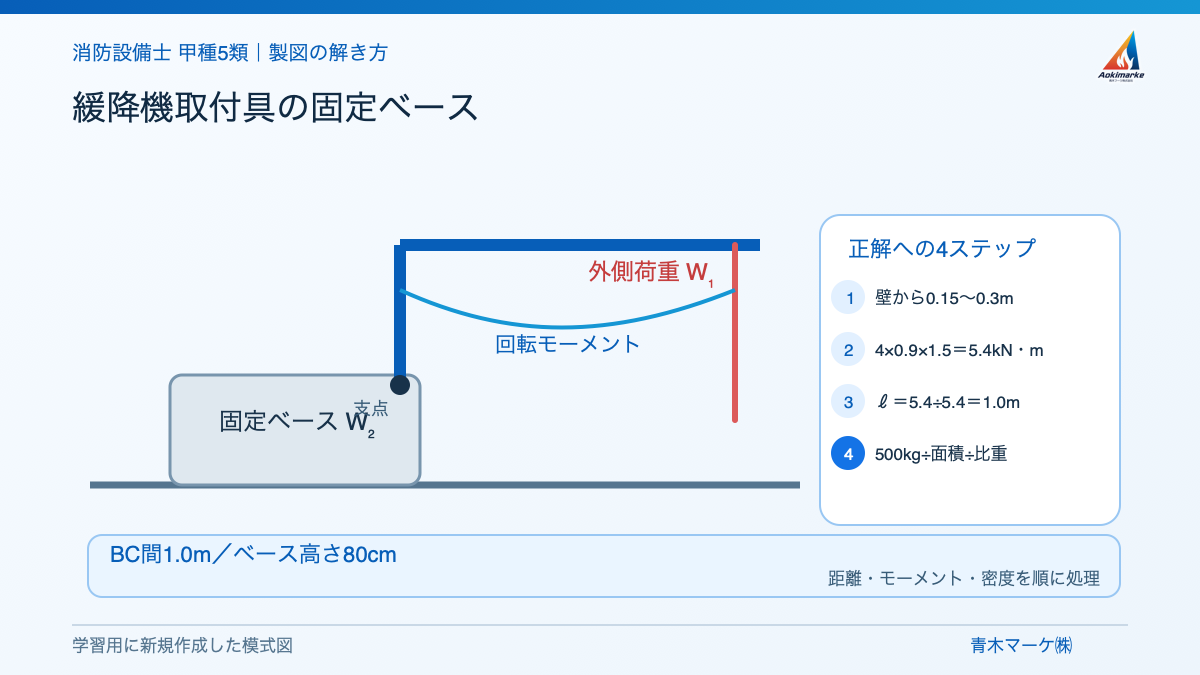

確認問題 3/4｜緩降機取付具の固定ベース
【1】図は緩降機の取付け具をコンクリート製固定ベースを使用して設置したもの である。次の各設問に答えなさい。 B 0.9m 4kN D 5.4kN S9u4
- 図中のDの距離の範囲を答えなさい。［
〜 m」
- 図中のBC間の長さ！は、何m必要か計算式を示して答えなさい。ただ
し、B点を支点としたCのモーメントは、Aのモーメントの1.5倍とし、AB、 BC間の質量は無視する。 3.コンクリート製固定ベースの質量が500kg、設置面積が2,500cm2（50cm✕ 50cm）のとき、その高さを条件に基づき式を示して答えなさい。 ＜条件＞コンクリートの比重は2.5とする。
正解要点
1. 0.15~0.3m 2.8:1.0m 4kN✕0.9mx 1.5 計算式： 5.4kN 3．高さ：80cm 500x1,000g 式： 2,500cm2x2.5g/cm3
- 緩降機は、降下の際、壁面からロープの中心までの距離が0.15m以上 0.3m以下と
なるように設けるとともに、降下空間は、当該緩降機を中心とした半径0.5mの円柱 形に包含される範囲以上確保されていること。 2.B点を支点とするAのモーメントは、4KN ✕ 0.9m=3.6kN-mとなる。Cのモー メントは、Aのモーメントの1.5倍であることから、3.6kN・m✕1.5=5.4kN・mと なる。Cのモーメントは、次の式でも表すことができる。 5.4KN X&m = 5.4kN・m & m =5.4kN・m/5.4kN=1.0m 設問では計算式も求めていることから、各計算の元となる数値を記入する。または、

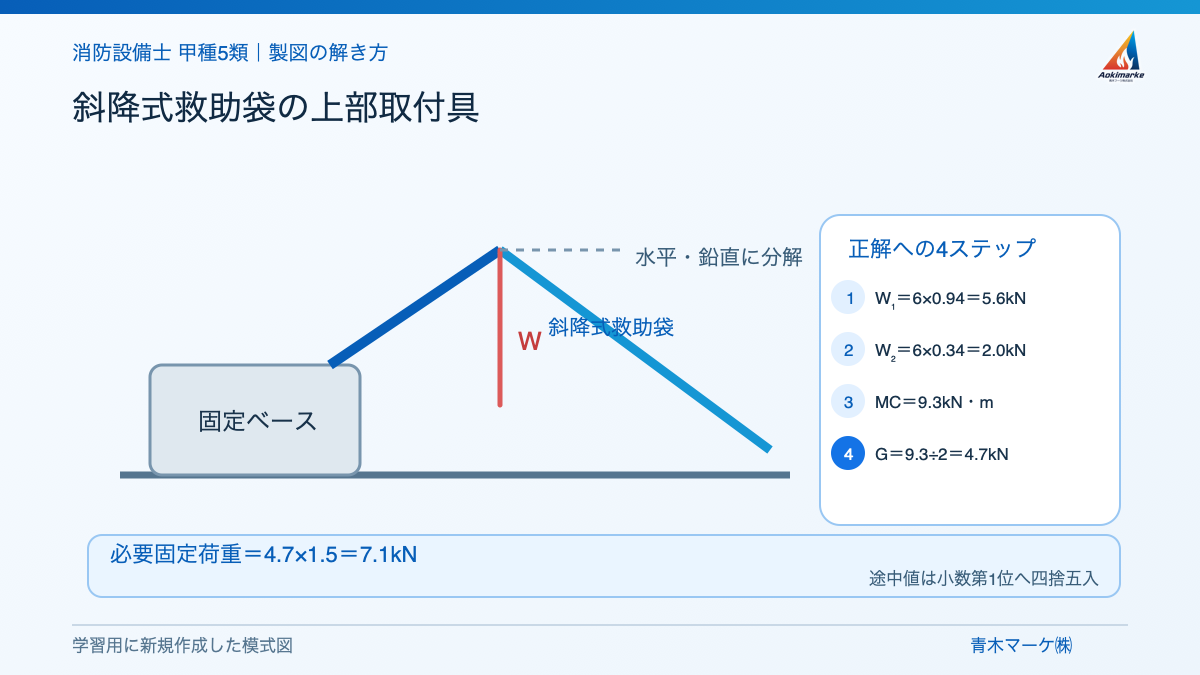

確認問題 4/4｜斜降式救助袋の上部取付具
【1】図は、斜降式の救助袋の上部取付け具をコンクリート固定ベースを使って設 置する場合の構造を示したものである。（1）～（4）の計算式は、固定ベース の質量算定の過程である。【〕に当てはまる数値を答えなさい。ただし、答え は四捨五入し、小数第1位まで求めなさい。 1.2m A点 B点 W24 70° 1.3m W1 固定ベース ベース C点
S938 D点 2m ＜断面図） （1） cos20°=0.94、cos70°=0.34とすると、W1及びW2は W1＝6kN✕［①］＝［②］kN W2=6kN ✕ ［③］=［④］kN （2）B点、C点に働く曲げモーメントをそれぞれMB、MCとすると MB =［②］kN X〔⑤】m=〔⑥］kN・m Mc =【④］KNX［⑦］m+ 〔⑥］ kN・m =［⑧］kN・m （3） D点にかかる荷重Gは G=［⑧］kN・m→2m= ［⑨］kN （4）固定ベースに必要な荷重を（3）で求めたGの値の1.5倍とすると ［⑨］ IN x 15 =〔0］kN
正解要点
（1） ① 0.94 ② 5.6（kN） ③ 0.34 ④ 2.0 （kN） （2） ⑤1.2（m） ⑥ 6.7 （kN・m） ⑦1.3（m） ⑧ 9.3 （kN・m） （3） ⑨4.7 （kN） （4）007.1（kN）
（1） 70°は、設計荷重において、斜降式救助袋（上部）の荷重方向「俯角70°」から 用いられている。COS70°とCOS20°は、図のとおりとなる。 W W1 W2 70% 120° W1 W2 S933 三角関数と分数を使うことで、直角三角形の底辺の長さを求めることができる。 W1 COS20°＝ → W1=W✕cOs20°=6KN✕0.94=5.64KN → 5.6KN W2 COs70°= → W2=WXcOs70°=6kNx0.34=2.04KN → 2.0KN W （2） M8=W1✕1.2m=5.6kNx1.2m=6.72kN・m → 6.7kN・m MC=W2x1.3m+MB=2.0kN✕1.3m+6.7kN・m=9.3kN-m （3） Gx2m=Mc → G=9.3kN・m＝2m=4.65kN→4.7KN （4） 4.7KN✕1.5=7.05kN → 7.1KN A点 B点 ↓…
