スプリンクラーヘッドの鑑別は、外観だけでなく感熱体、配管内の媒体、感知器連動、設置場所を組み合わせます。
ヘッド単体、設備方式、設置場所の三層で判定する。
これから覚える６つ
- 閉鎖型ヘッドの構造
- 共同住宅用スプリンクラー
- 四方式の配管状態
- 舞台部は開放型
- 湿式流水検知装置はA・B
- 実機で見るポイント
現在地：実技（鑑別）６（６/７）
実技（鑑別）｜全７講義
問題の掲載方針
この記事の確認問題は、過去問ベースの類題です。原題の論点・条件・正答を維持しつつ、文章・表・図を学習用に再構成しており、原題の問題文・図版そのものではありません。
最新ver.の過去問情報は、青木マーケ(株)ショップの消防設備士「過去問テスト」で毎年更新しています。
併せて、ご参照ください。
🌡閉鎖型ヘッドの構造

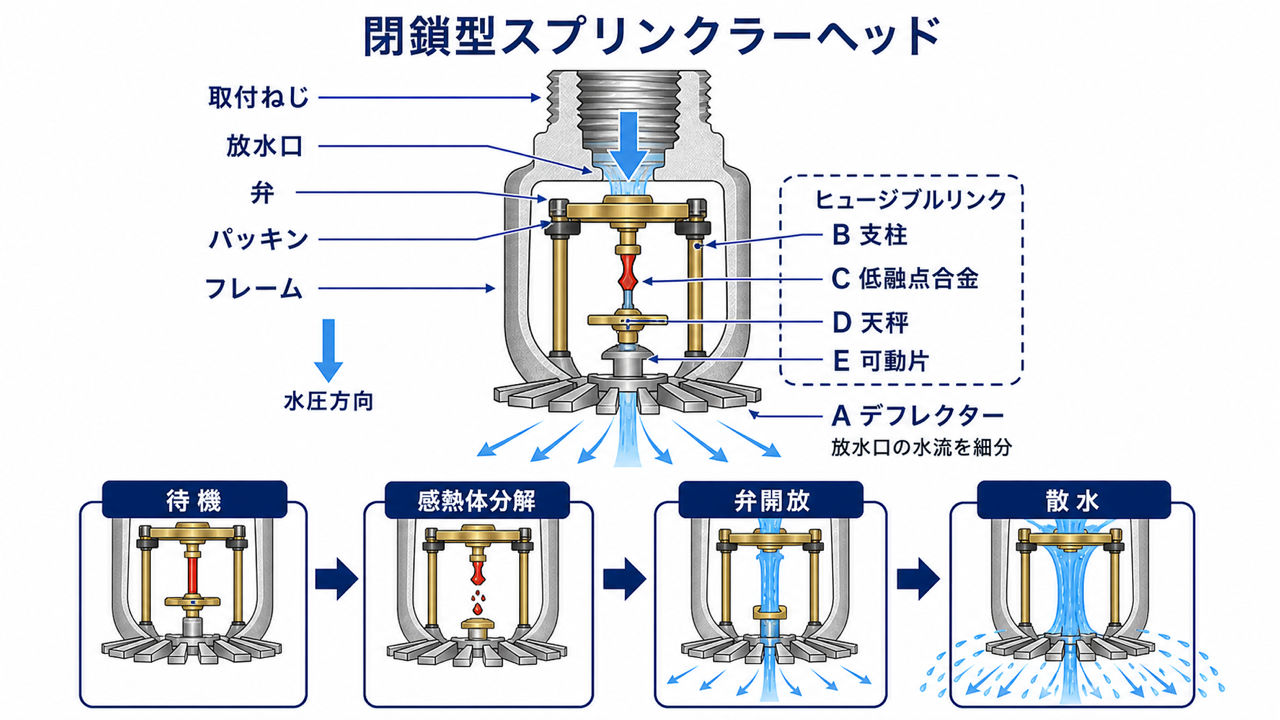

- A：デフレクター
- Aの作用：放水口から流出する水流を細分する
- B支柱、C低融点合金、D天秤、E可動片：ヒュージブルリンク
通常時は感熱体が組立荷重を保持し、弁を閉じています。所定温度で低融点合金部が溶融・分解すると弁が開いて水がデフレクターへ当たり散水されます。
令和７年改正で有効散水半径2.8mのヘッド等が規定されましたが、本問の部品名と作用は変わりません。
🏠 共同住宅用スプリンクラー

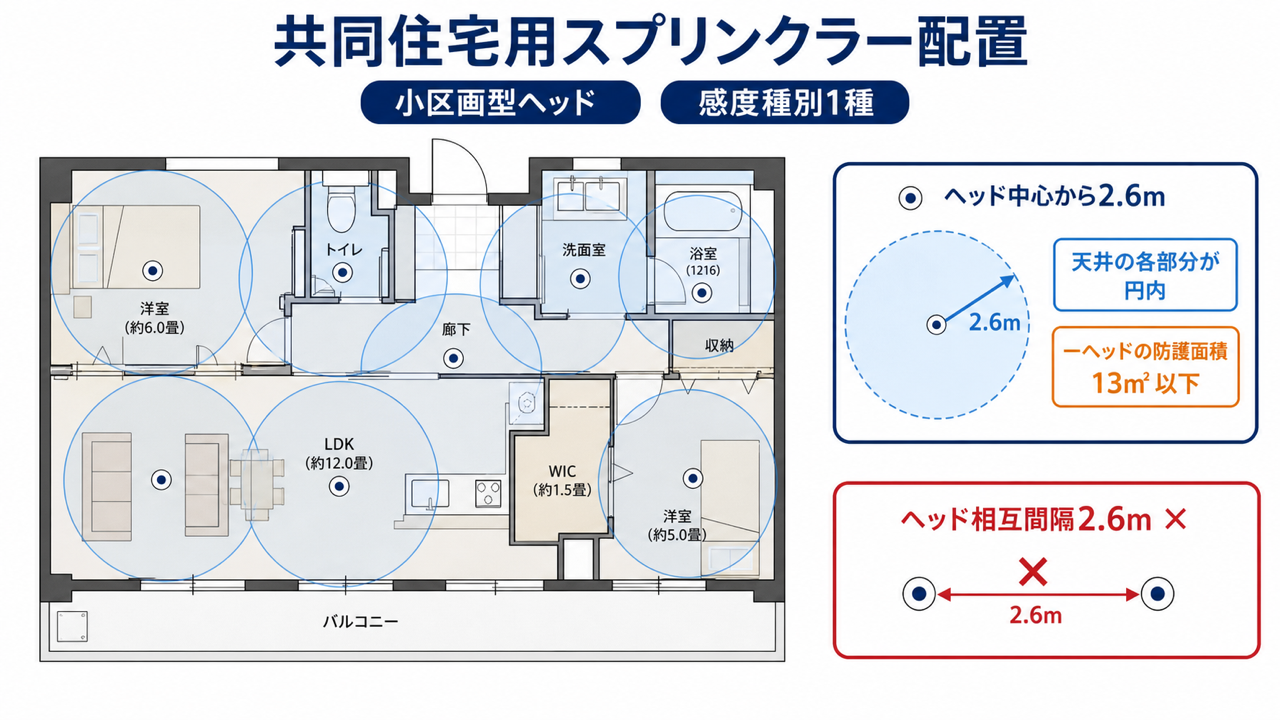

| 条件 | 基準 |
|---|---|
| ヘッド | 小区画型 |
| 感度種別 | １種 |
| 水平距離 | 天井各部分から一のヘッドまで2.6m以下 |
| 防護面積 | 一のヘッドにつき13m２以下 |
2.6mはヘッド同士の間隔ではありません。天井の各点から最寄りのヘッドまでの水平距離です。
小区画１種、各点2.6m、１ヘッド13m２。
🚿 四方式の配管状態

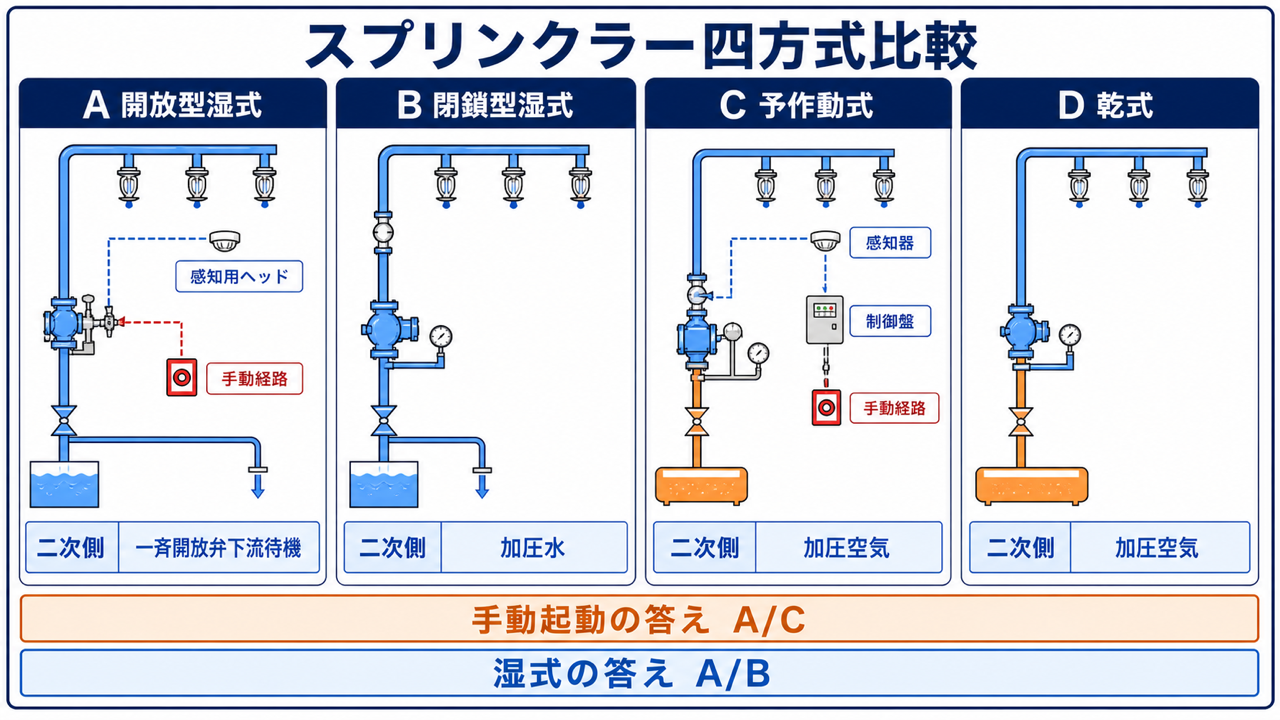

| 記号 | 方式 | 二次側 | 主な作動 |
|---|---|---|---|
| A | 開放型・湿式 | 一斉開放弁下流は待機 | 感知用ヘッドまたは手動で一斉開放 |
| B | 閉鎖型・湿式 | 加圧水 | ヘッド開放による流水 |
| C | 閉鎖型・予作動式 | 加圧空気等 | 感知器信号で弁開放 |
| D | 閉鎖型・乾式 | 加圧空気 | ヘッド開放による圧力低下 |
原問で手動起動系を持つのはAとCです。これは図示構成に対する答えで、方式名だけから全製品の内部構成を一律化しません。
🎭 舞台部は開放型

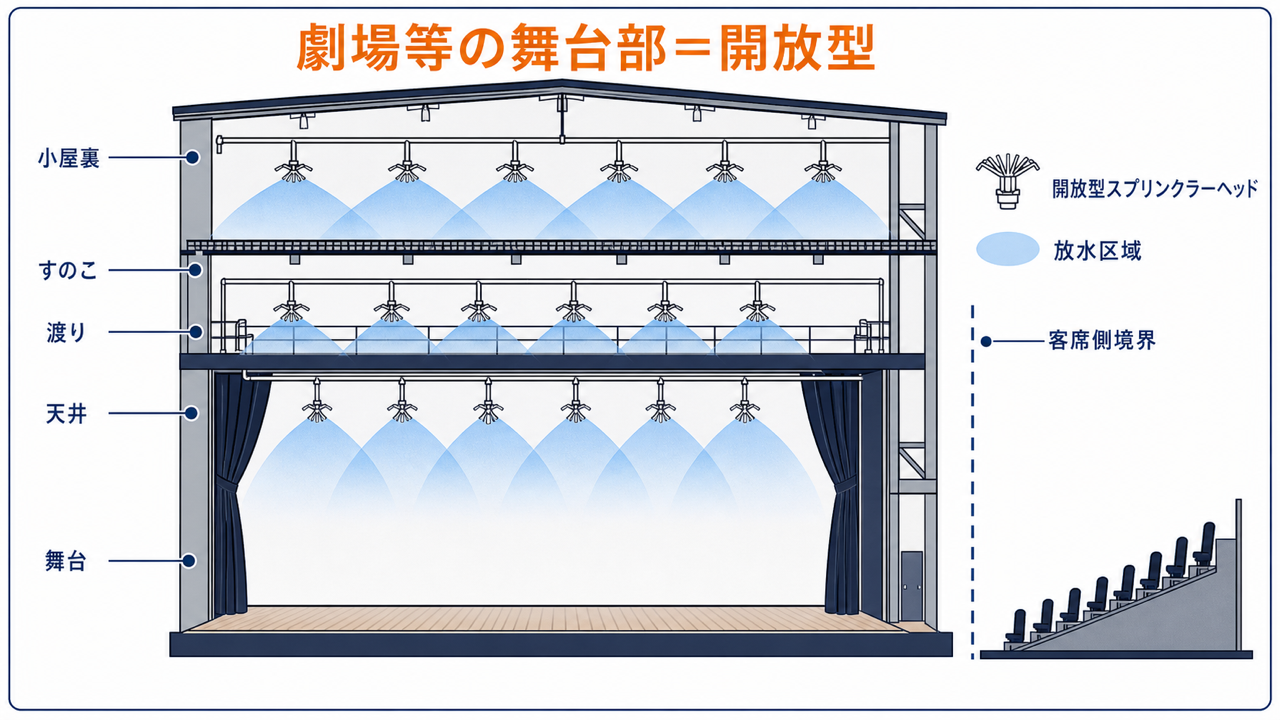

政令別表第１(１)項の劇場、映画館、演芸場、観覧場の舞台部に設けるヘッドは、開放型スプリンクラーヘッドです。原問の記号はAです。
現行消防法施行規則13条の２は、舞台部の天井・小屋裏、すのこ・渡りの下面等に関する配置を定めます。
💧 湿式流水検知装置はA・B
湿式は流水検知装置の二次側にも加圧水があります。
- A：開放型＋湿式流水検知装置
- B：閉鎖型＋湿式流水検知装置
- C：予作動式
- D：乾式
🔎 実機で見るポイント
取付け方向、デフレクター形状、感熱体、標示温度を順に確認します。ヘッド単体で決めず、配管内の媒体、感知器との連動、設置場所を組み合わせて設備方式まで判定します。
✍過去問ベースの代表類題で確認
※以下は、原題の論点・条件・正答を維持しつつ、表・図・文章を学習用に再構成した類題です。原題の問題文・図版そのものではありません。
閉鎖型スプリンクラーヘッドのAの名称と作用、B～Eで構成される感熱体の名称を答えてください。
共同住宅用スプリンクラー設備に用いるヘッドについて、型式、感度種別、水平距離、防護面積の４条件を答えてください。
本文のA～Dの四方式のうち、図示条件で手動起動・開放系を設けるものを２つ選んでください。
政令別表第１(１)項の防火対象物の舞台部に設けるものを、A～Dから選び、ヘッドの種類を答えてください。
A～Dのうち、湿式流水検知装置を使用するものをすべて選んでください。
