電流計（クランプ式）に関する次の記述のうち、誤っているものはどれか。

１. 単相２線式で負荷電流を測定する場合には、接地側電線と非接地側電線の２本の電線を一緒に挟みこんで測定する。

２. 電線を挟み込むことで、電気回路を開くことなく、通電状態のまま電流を測定することができる。

３. 測定できる電流によって、交流用・直流用・交流直流両用のものがある。

４. 電線に流れる電流による磁界を測ることで電流が測定できる。

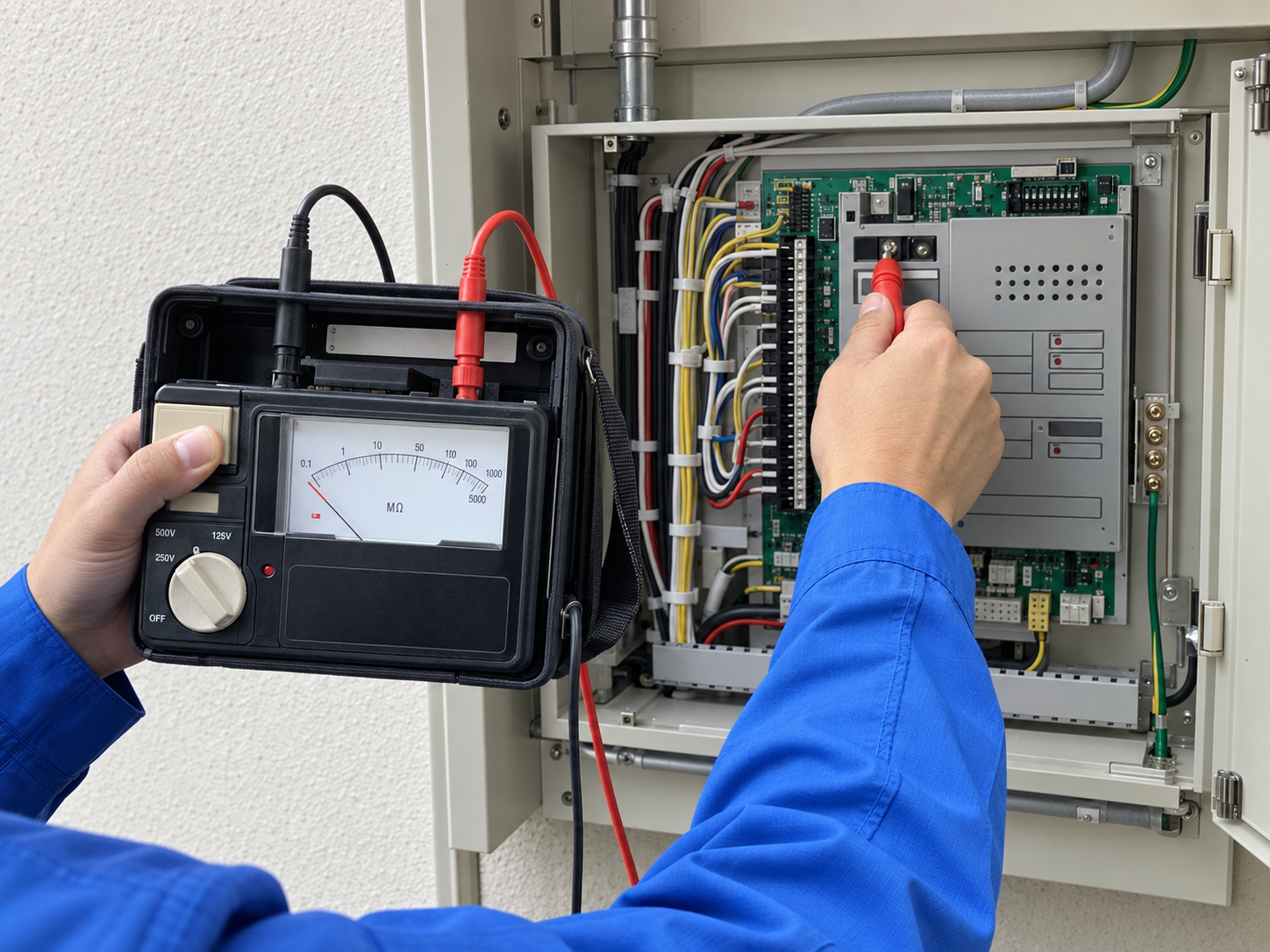

下の写真は、自動火災報知設備の「ある試験」に使用する器具を示したものである。次の各設問に答えなさい。

【設問】

１　この器具を用いて行う「ある試験」の名称を答えなさい。

２　設問１の試験において、矢印で示すリード線を接続する箇所を答えなさい。

１. この器具を用いる試験名

２. E・EARTH側のリードを接続する箇所

10⁶Ω以上の抵抗を測定する方法として、最も適当なものは次のうちどれか。

１. ホイートストンブリッジ法を用いる方法

２. 電位差計を用いる方法

３. 絶縁抵抗計を用いる方法

４. 接地抵抗計を用いる方法

写真A・Bに示す測定用器具について、それぞれの名称と主に何を測定する器具か答えなさい。

写真の器具について、名称とこの器具を用いて行う試験名を答えなさい。

写真の器具について、名称と電圧300V以下の電気機器にD種接地工事を施した場合の合否判定基準となる接地抵抗値を答えなさい。

下の写真AおよびBは、自動火災報知設備の感知器を設置する場合に使用される部品の一例を示したものである。次の各設問に答えなさい。

【設問】

１　これらの部品を用いて設置する感知器の名称を答えなさい。

２　これらの名称を下の語群から選び、それぞれ記号で答えなさい。

〈語群〉

ア.　ステップル、イ.　ステッカー、ウ.　ノーマルベンド、エ.　クリップ、オ.　銅管端子

カ.　カップリング、キ.　サドル、ク.　スリーブ、ケ.　貫通キャップ

１. これらを使う感知器の名称

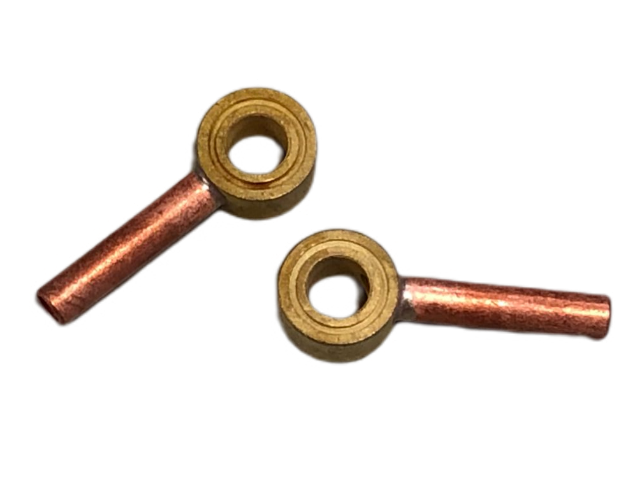

２. Aは検出部側へ空気管を接続する部品、Bは空気管同士を接続する部品。それぞれの名称

写真のAは銅管端子です。Bのスリーブジョイントは空気管同士を接続する部品として区別します。

下の図は、ある感知器の内部構造を示した断面図である。次の各設問に答えなさい。

【設問】

１　この感知器の名称を答えなさい。

２　この感知器の作動原理を簡潔に答えなさい。

１. 感知器の名称

２. 作動原理

下の図AおよびBは、ある感知器の構造を示したものである。次の各設問に答えなさい。

【設問】

１　これらの感知器の作動原理を、それぞれ簡潔に答えなさい。

２　AおよびBは同一の種類の感知器である。感知器の名称を答えなさい。

１. A・Bの作動原理

２. 感知器の名称

下の図は、差動式分布型感知器（熱電対式）の熱電対・接続電線および検出部の設置状況を模式的に示したものである。次の各設問に答えなさい。ただし、この感知器の設置されている場所は、特定主要構造部を耐火構造とした防火対象物内の居室とする。計20点１　この感知器はどのような原理で作動するか具体的に答えなさい。

【設問】

２　この模式図の中には一部誤りがある。誤っている箇所とその理由を答えなさい。

１. 具体的な作動原理

２. 複数の熱電対の接続に＋→＋が１か所ある場合の誤り

定温式スポット型感知器について規格省令上、正しいものは次のうちどれか。

１. 周囲の温度の上昇率が一定の率以上になったときに火災信号を発信するもので、一局所の熱効果により作動するものをいう。

２. 周囲の温度の上昇率が一定の率以上になったときに火災信号を発信するもので、広範囲の熱効果の累積により作動するものをいう。

３. 一局所の周囲の温度が一定の温度以上になったときに火災信号を発信するもので、外観が電線状以外のものをいう。

４. 一局所の周囲の温度が一定の温度以上になったときに火災信号を発信するもので、外観が電線状のものをいう。

下の写真は、光電式スポット型感知器の機能試験を行っているところを示したものである。次の各設問に答えなさい。計20点この試験用の器具の名称を答えなさい。

【設問】

この試験項目の名称を答えなさい。

１. 試験用器具の名称

２. 試験項目の名称

下の写真は、電気室高圧配線上部や空調設備用ダクトの裏側等、点検が容易に行えない場所に感知器を設置した場合の点検に使用する器具である。次の各設問に答えなさい。計10点１　写真の器具の名称を答えなさい。

【設問】

２　この器具を使用する感知器の名称を答えなさい。

１. 器具の名称

２. この器具を使用する感知器の名称

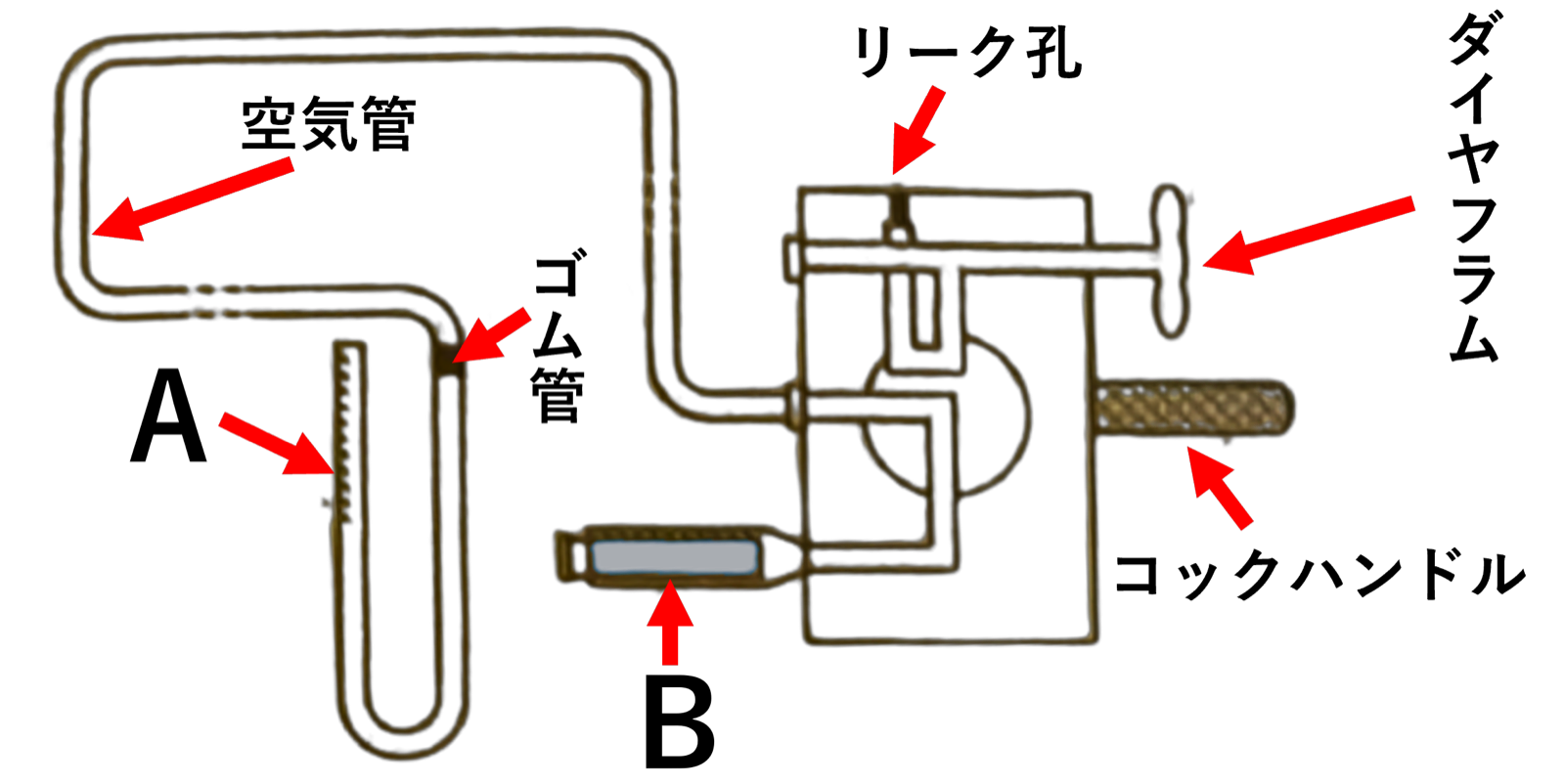

下図は、自動火災報知設備の差動式分布型感知器（空気管式）の「ある試験」を示したものである。次の各設問に答えなさい。

【設問】

１　この試験の名称を下の語群から選び、記号で答えなさい。

〈語　群〉

ア；ポンプ試験　　　ウ：接点水高試験

イ：リーク試験　　　エ：流通試験

２　矢印AおよびBで示す器具の名称を答えなさい。

１. 試験の名称

２. 矢印A・Bの器具名

下の図A～Cは、差動式分布型感知器（空気管式）の試験方法を示したものである、それぞれの試験の名称を語群から選び、記号で答えなさい。

【設問】

〈語　群〉

ア. 流通試験　　　　　　　　　　　ウ. 火災作動試験

イ. 接点水高（フラム）試験　　　　エ. 同時作動試験

写真A・Bの試験器具について、次の各設問に答えなさい。

１. A・Bの名称をそれぞれ答えなさい。

２. A・Bを用いて感度を確認する感知器の名称をそれぞれ答えなさい。

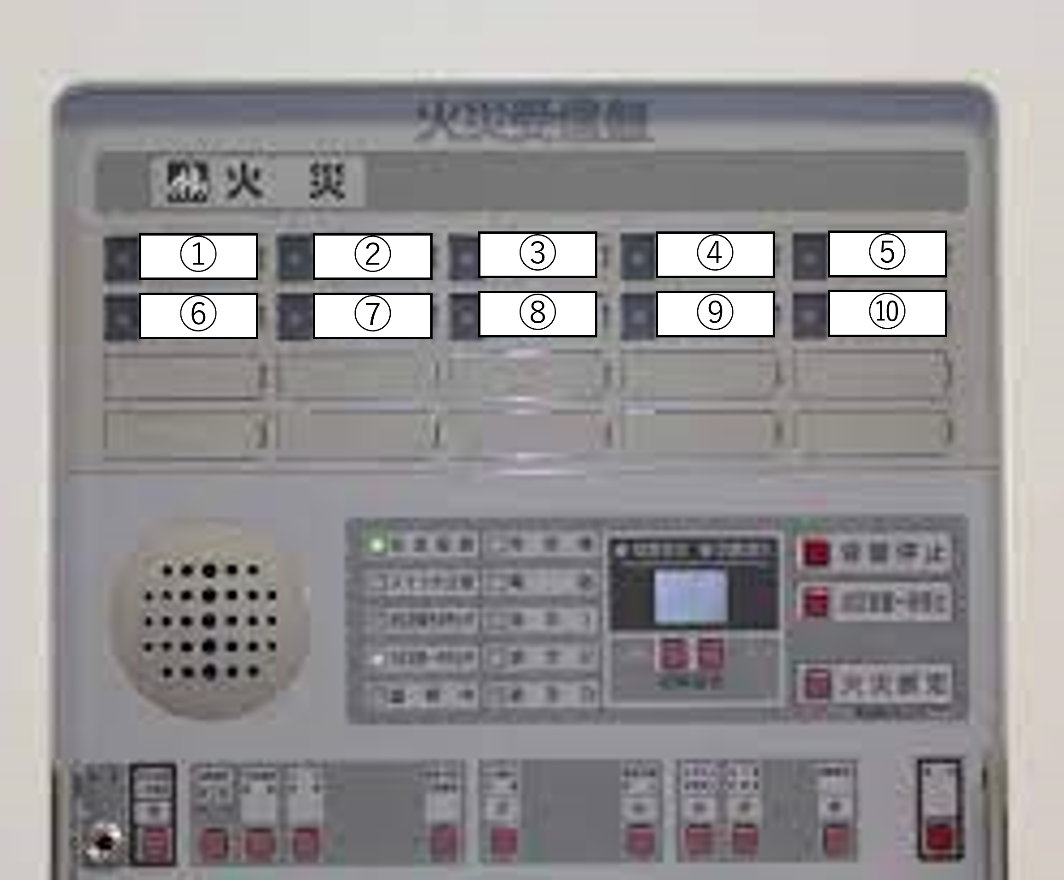

下の写真は、自動火災報知設備のP型１級受信機の火災表示試験の一例である。回路選択スイッチにより、④の地区表示灯が点灯している。この回路の自己保持機能の確認方法を示した文中の【　】に当てはまる語句を語群から選び、記号で答えなさい。計20点このままの状態で、【　⑴　】スイッチを操作せずに、回路選択スイッチで【　⑵　】を選択し、【　⑶　】の地区表示灯が【　⑷　】ことを確認する。

「【１】スイッチを操作せず、回線選択スイッチで【２】を選択し、【３】の地区表示灯が【４】ことを確認する。」

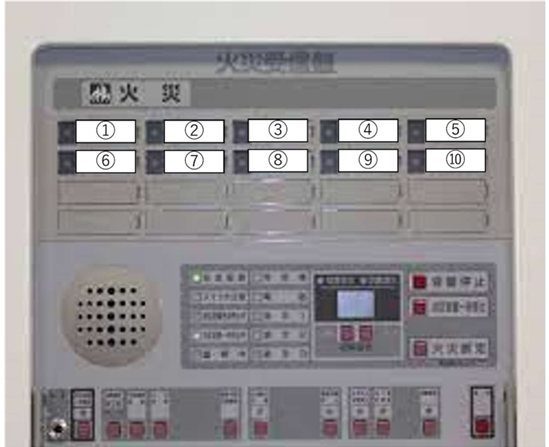

下の写真は、自動火災報知設備のP型１級受信機の一例である。次の各設問に答えなさい。計20点受信機の機能試験のうち、次の操作手順で行う試験の名称を下の語群から選び、記号で答えなさい。

【設問】

火災試験スイッチを押す。

火災復旧スイッチを復旧させることなく、回線選択スイッチにより、任意の５回線を火災作動状態にする。

ア. 自己保持試験 イ. 同時作動試験 ウ. 予備電源試験

エ. 区分鳴動試験 オ. 回路導通試験

１. 試験名

２. 設問１の試験を予備電源を用いて行う場合、何回線を火災作動状態にするか答えなさい。

下の写真は、P型１級（８ / 10回線）受信機の一例である。次の各設問に答えなさい。ただし、この受信機は、警戒区域No.３の回線が断線しており、警戒区域No.９・No.10は予備の空き回線である。計20点受信機で火災表示試験を実施した結果として正しいものを下のア～オから選び、記号で答えなさい。

ア. No.３の地区表示灯が点灯しない。 イ. No.９・No.10の地区表示灯が点灯しない。 ウ. No.３・No.９・No.10地区表示灯が点灯しない。 エ. 予備電源に切り替えれば、No.３の地区表示灯も点灯する。 オ. 全部の地区表示灯が点灯する。

２. No.３の回線が断線していることを判別する試験の名称を答えなさい。

下の写真は、自動火災報知設備の受信機の一例である。下の条件に基づき、次の各設問に答えなさい。

〈条件〉

１. 受信機の火災灯及び地区表示灯No.３が点灯しているが、火災ではなかった。

２. 受信機の復旧スイッチを操作しても受信機は復旧できなかった。

３. 火災灯が点灯したとき、自動火災報知設備の点検等は行われていなかった。

４. 地区表示灯No.３の警戒区域には、感知器が複数設置され、１つの感知区域に感知器１個が設置されている。

１. 火災灯が点灯する理由を、具体的に１つ答えなさい。ただし、感知器が作動して点灯する場合を除く。

２. 感知器の作動により火災灯が点灯した場合に、どの感知器が作動したかを調べる方法として正しいものを下のア～エから選び、記号で答えなさい。

ア. 回路導通試験を行い、作動した感知器を調べる。 イ. 絶縁抵抗測定器で回路を調べ、作動した感知器自体は必ず復旧する。 ウ. 復旧スイッチを操作すれば、作動した感知器自体は必ず復旧するので、個々の感知器は調べなくてもよい構造になっている。 エ. 感知器を１つずつ順に外していき、その都度復旧スイッチを操作して調べる。

下の写真は、自動火災報知設備のP型発信機を示したものである。この発信機の押しボタンを誤って押したところ、ベルが鳴り、受信機は「火災灯」が表示された状態となった。この場合、受信機に表示された「火災灯」を復旧するための操作を２つ答えなさい。

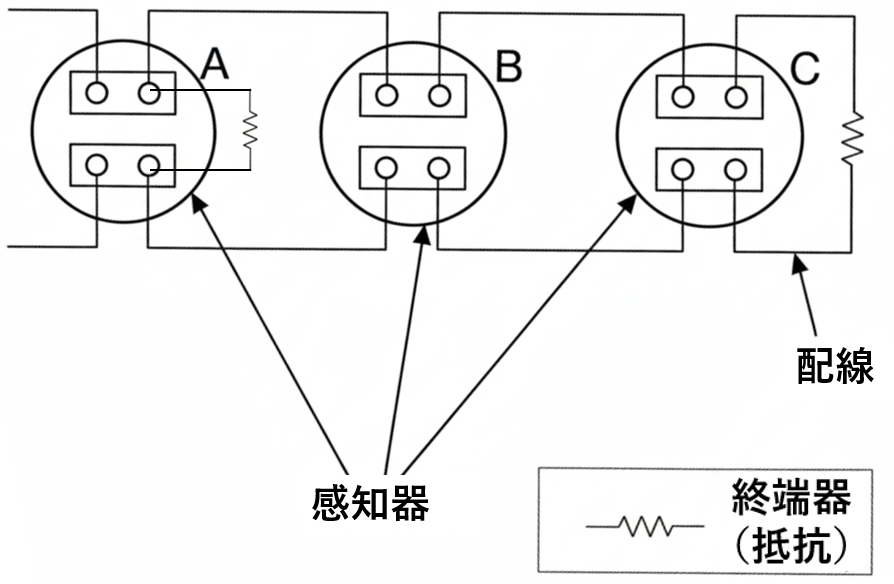

自動火災報知設備のP型１級受信機に用いる感知器と配線の接続について、次の各設問に答えなさい。計20点１　下の図のように送り配線とする理由を答えなさい。

【設問】

２　下の図のように感知器AおよびCに終端器が接続されている場合の問題点を１つ答えなさい。

１. 送り配線とする理由を答えなさい。

２. 感知器Aと回路末端ではない感知器Cの両方へ終端器を接続した場合の問題点を１つ答えなさい。

P型受信機の感知器回路の共通線と警戒区域について消防法令に定められているものは次のうちどれか。

１. 感知器回路の共通線は、１本につき１警戒区域以下とすること。

２. 感知器回路の共通線は、１本につき３警戒区域以下とすること。

３. 感知器回路の共通線は、１本につき５警戒区域以下とすること。

４. 感知器回路の共通線は、１本につき７警戒区域以下とすること。

下の写真は、P型１級（８ / 10回線）受信機の一例である。次の各設問に答えなさい。ただし、この受信機は、警戒区域No.３の回線が断線しており、警戒区域No.９・No.10は予備の空き回線である。計20点受信機で火災表示試験を実施した結果として正しいものを下のア～オから選び、記号で答えなさい。

【設問】

No.３の地区表示灯が点灯しない。

No.９・No.10の地区表示灯が点灯しない。

No.３・No.９・No.10地区表示灯が点灯しない。

予備電源に切り替えれば、No.３の地区表示灯も点灯する。

全部の地区表示灯が点灯する。

No.３の回線が断線していることを判別する試験の名称を答えなさい。

１. 火災表示試験を行ったときの地区表示灯の結果を答えなさい。

２. No.３の断線を判別する試験名を答えなさい。

下の写真は、自動火災報知設備の配線の機能試験の一例である。次の各設問に答えなさい。

【設問】

１　この試験項目の名称を答えなさい。

２　電源回路の対地電圧が150Vを超え300V以下の場合、この試験で電源回路と大地との間を測定したときの数値は、何MΩ以上でなければならないか答えなさい。

１. MΩを測定する試験項目の名称を答えなさい。

２. 電源回路の対地電圧が150Vを超え300V以下の場合、電源回路と大地との間は何MΩ以上必要か答えなさい。

図は、自動火災報知設備の系統図の一部です。次の各設問に答えなさい。

１. 図中Aで示す箱と箱内のP・○・Bで示す機器の名称を答えなさい。

２. 図中の丸数字と「階段15」の表示がそれぞれ何を示すか答えなさい。

下の写真は、天井面から下方0.3ｍ以内の位置に取り付けられた、ある消防用設備等に使用される機器の一例である。次の各設問に答えなさい。計20点１　この機器の消防法令上の名称を答えなさい。

【設問】

２　Ａに示す部分の名称を答えなさい。

３　警報ランプが点灯したときの、この機器の機能（働き）を、２つ答えなさい。

１. 消防法令上の名称

２. Aの表示部の名称

３. 警報ランプ点灯時の働きを２つ

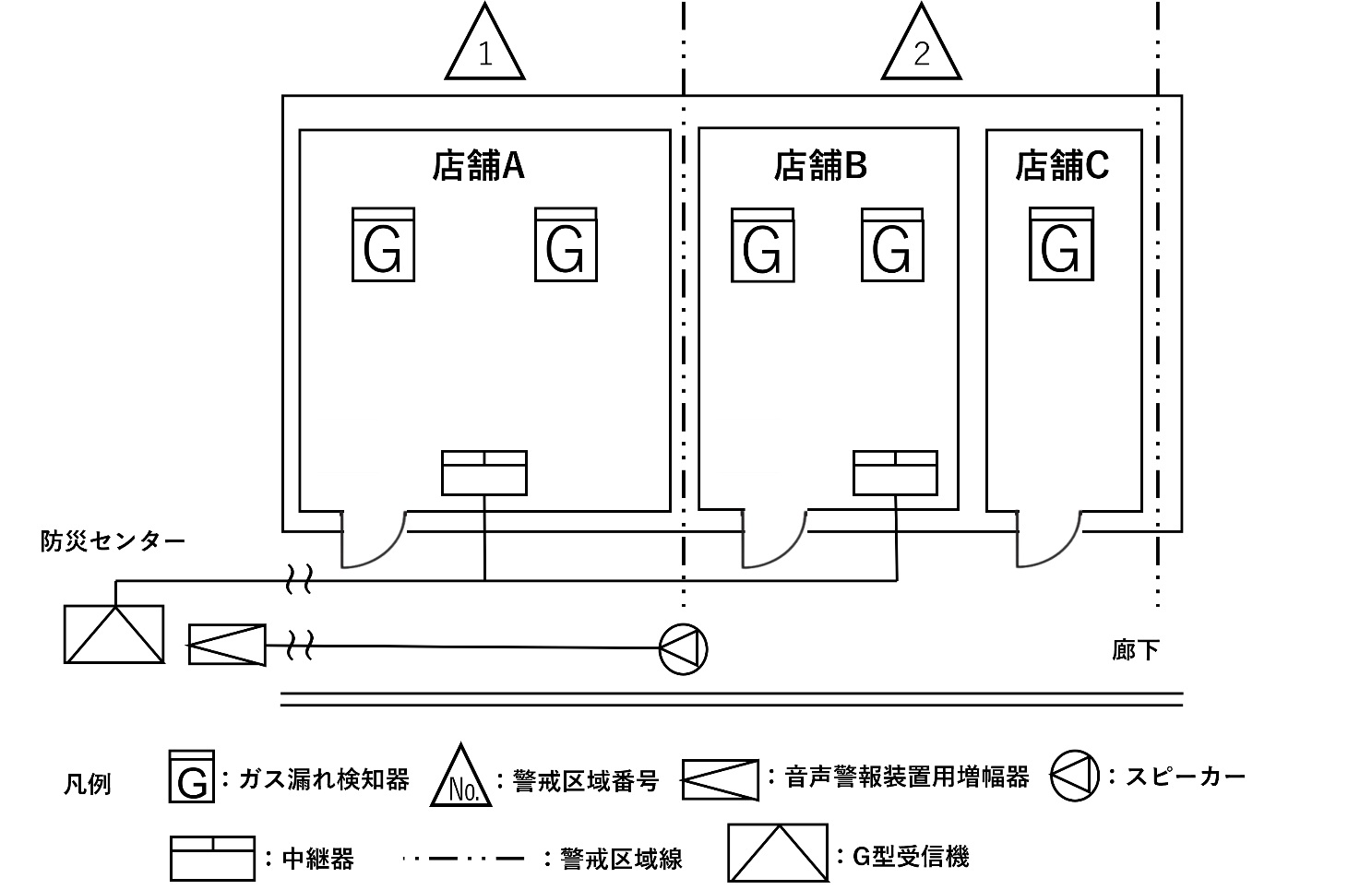

下図は、ガス漏れ火災警報設備の構成例の一部を示したものである。次の各設問に答えなさい。

【設問】

１　店舗A～Cのうち、ガス漏れ表示灯を設けないことができるものはどれか、すべて選び、記号で答えなさい。

２　ガス漏れ検知器の標準遅延時間および受信機の標準遅延時間の合計は、消防法令上、何秒以内でなければならないか答えなさい。

１. 一の警戒区域が一室だけの店舗A～Cのうち、ガス漏れ表示灯を省略できる店舗

２. 検知器と受信機の標準遅延時間の合計

火災通報装置の構造・性能等について消防庁告示上、誤っているものは次のうちどれか。

１. 発信の際、火災通報装置が接続されている電話回線が使用中であった場合には、手動で再発信できるものであること。

２. 選択信号（119番）は、10パルス毎秒もしくは20パルス毎秒のダイヤルパルスまたは押しボタンダイヤル信号のいずれかで送出できること。

３. 手動起動装置は、手動で操作することにより作動し、消防機関への通報を自動的に開始すること。

４. 手動起動装置が操作されたことまたは自動火災報知設備の感知器の作動と連動して作動したことを可視的または可聴的に表示すること。

火災通報装置の蓄積音声情報について消防庁告示上、誤っているものは次のうちどれか。

１. 蓄積音声情報は、選択信号（119番）送出後、自動的に送出されること。

２. 蓄積音声情報の音声は電子回路により合成した男声とし、発声が明瞭で語尾を明確にした口調であること。

３. 蓄積音声情報は、ROM等に記憶させること。

４. 蓄積音声情報は、通報信号音と音声情報により構成されるものであること。

非火災報の原因として、最も不適当なものは次のうちどれか。

１. 感知器回路の短絡

２. 受信機の故障

３. 感知器種別の選定の誤り

４. 終端器（終端抵抗）の断線
