ガス漏れ検知器を見分ける

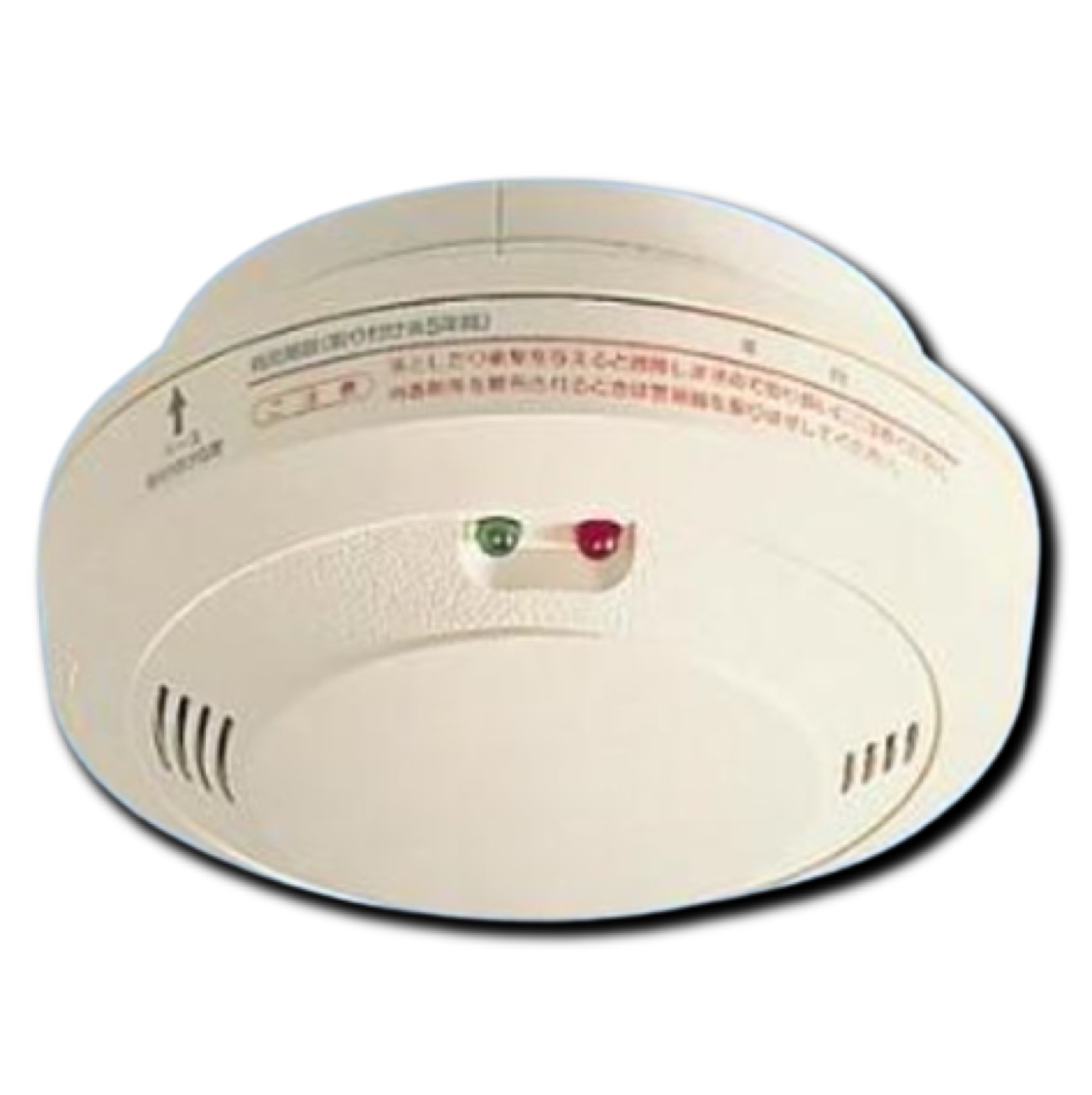

外観で確認する部分
- ガスを取り込む検知部・開口部
- 通電表示灯・電源ランプ
- 警報表示灯・警報ランプ
- 内蔵音響部
- 型式、対象ガス、設置方向等の表示
ガス漏れ検知器は、対象ガスを検知すると機種・設備構成に応じてガス漏れ信号を受信機等へ送り、音響等で警報します。
設置位置と対象ガス
空気より軽いガスと重いガスでは、滞留しやすい位置が異なります。写真鑑別では、機器の上下だけで断定せず、対象ガスの表示と設置基準を確認します。
検知器と感知器を分ける
自動火災報知設備は火災の熱・煙・炎を感知する「感知器」、ガス漏れ火災警報設備はガス漏れを検知する「検知器」です。
検知部、電源状態を示す通電表示灯、ガス警報時の表示灯を分けて確認します。
ガス漏れ検知器は「検知部・通電表示・警報表示・音響・信号送出」で識別する。
検知器・中継器・受信機の信号経路
３つの役割
| 機器 | 主な役割 | 写真・図で見るもの |
|---|---|---|
| ガス漏れ検知器 | ガスを検知し信号を出す | 検知部、警報表示、対象ガス |
| ガス漏れ中継器 | 信号を受けて受信機へ中継する | 入出力端子、回線表示、型式 |
| ガス漏れ受信機 | 警戒区域を表示し、警報・附属装置等を制御する | ガス漏れ灯、地区表示、試験・復旧スイッチ |
ガス漏れ表示灯
ガス漏れ表示灯は、検知器を設ける室の出入口付近等で、ガス漏れが発生した場所を外部から分かるようにするための表示です。一定の条件では省略できる場合があります。
遅延時間
ガス漏れ検知器の標準遅延時間と受信機の標準遅延時間の合計は、60秒以内です。

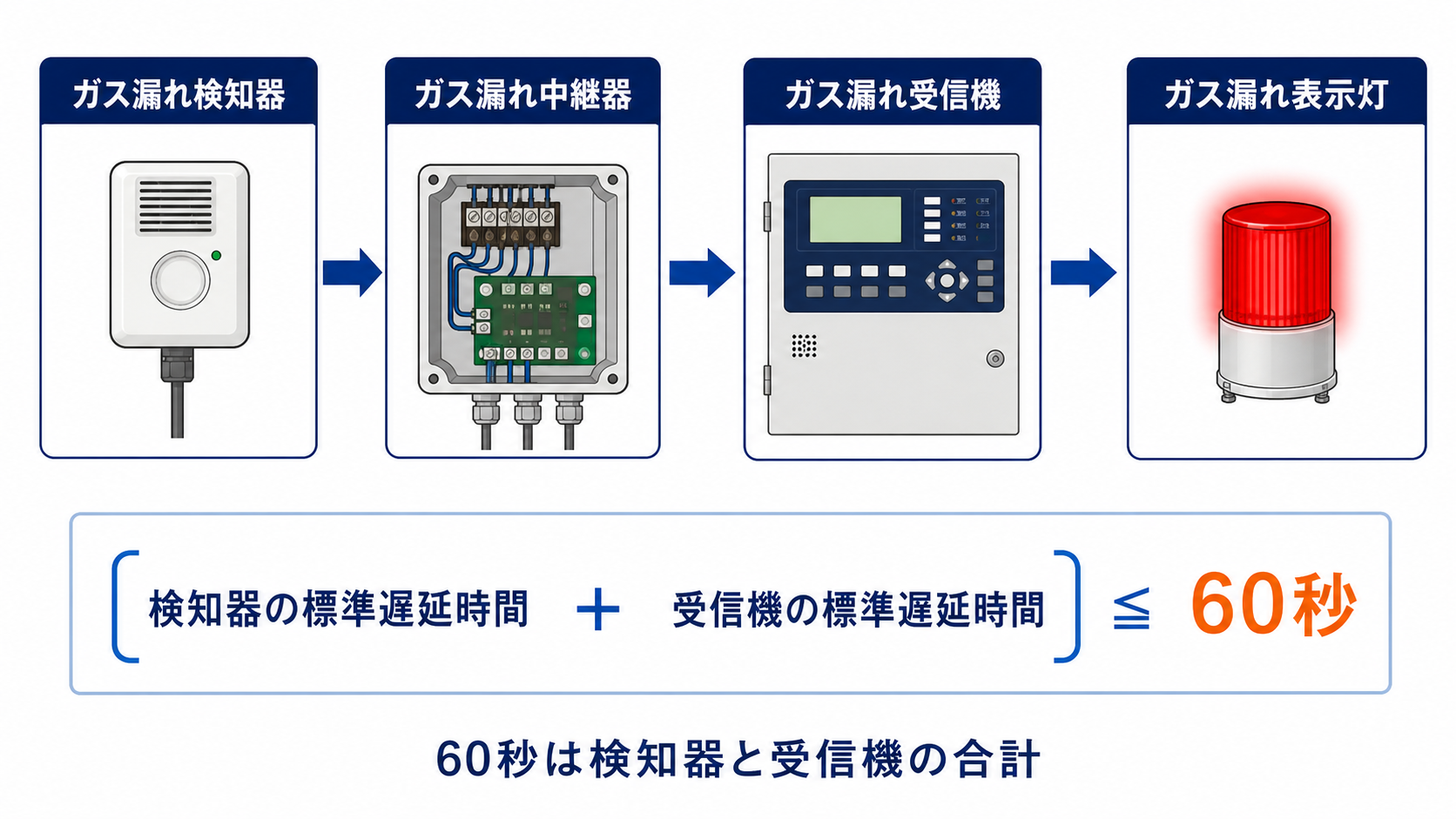

左から検知器、中継器、受信機の順に信号が伝わります。標準遅延時間は、検知器と受信機の合計で60秒以内です。
ガス漏れ設備は「検知器 → 中継器 → 受信機 → 表示・音響・附属装置」で読む。

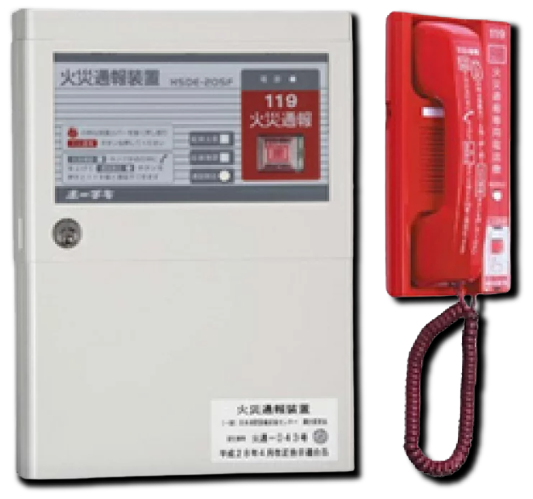

火災通報装置の外観と働き
写真で見る部分
- 手動起動装置・起動ボタン
- 通報中・通報完了・異常等の表示
- ハンドセット・通話部
- 電話回線接続部
- 自動火災報知設備との連動入力
- 蓄積音声情報の確認・試験部
通報の基本

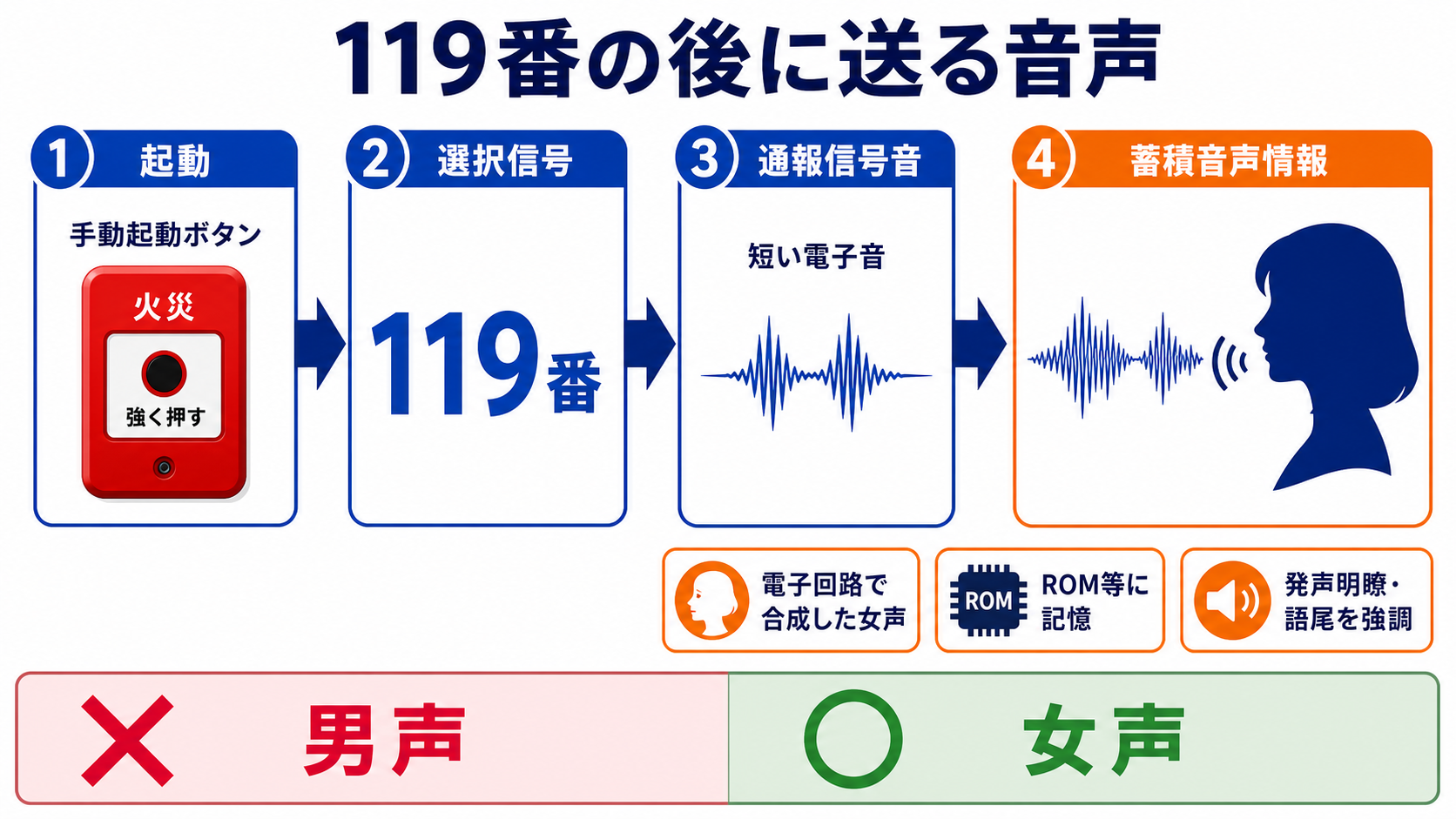

火災通報装置は、手動起動装置の操作等により消防機関への通報を自動的に開始し、選択信号の送出後に通報信号音と蓄積音声情報を送ります。
蓄積音声情報
蓄積音声情報はROM等に記憶し、通報信号音と音声情報で構成されます。試験では、電子回路により合成した女声、明瞭な発声、語尾を明確に強調した口調という基準が問われます。
電話回線が使用中でも、発信可能な状態へ強制的に切り替えられることが必要です。単に手動で再発信するという説明は誤りです。
手動起動、表示、119番への通報後の通話に使う部分を確認します。
火災通報装置は「起動 → 回線捕捉 → 119番 → 通報信号音 → 蓄積音声情報」で覚える。
非火災報の原因を切り分ける
まず火災でないことを確認する
火災表示が出たら、最初に現地の火災・煙・熱・ガス等の有無を確認します。安全確認前に受信機だけを復旧し続けてはいけません。
原因の４分類
| 分類 | 代表例 |
|---|---|
| 環境 | 蒸気、煙、粉じん、虫、急激な温度変化、気流、結露 |
| 選定・設置 | 場所に不適切な感知器、吹出口や熱源等との位置関係 |
| 機器 | 感知器・検知器・受信機の不良、汚損、経年劣化 |
| 配線・操作 | 感知器回路の短絡、発信機の誤操作、水没・絶縁低下等 |
短絡と断線
常時開路式の感知器回路では、短絡は火災信号と同様の状態になり、非火災報の原因となり得ます。一方、終端器までの断線は通常、回路導通異常・断線として扱われ、火災信号そのものとは区別します。
絞り込みの考え方
設備図・地区表示・作動履歴を確認し、該当警戒区域の環境、感知器、発信機、配線を順に調べます。配線の切離し測定や機器交換は、資格・権限を持つ作業者が停電・移報・復旧管理を行って実施します。

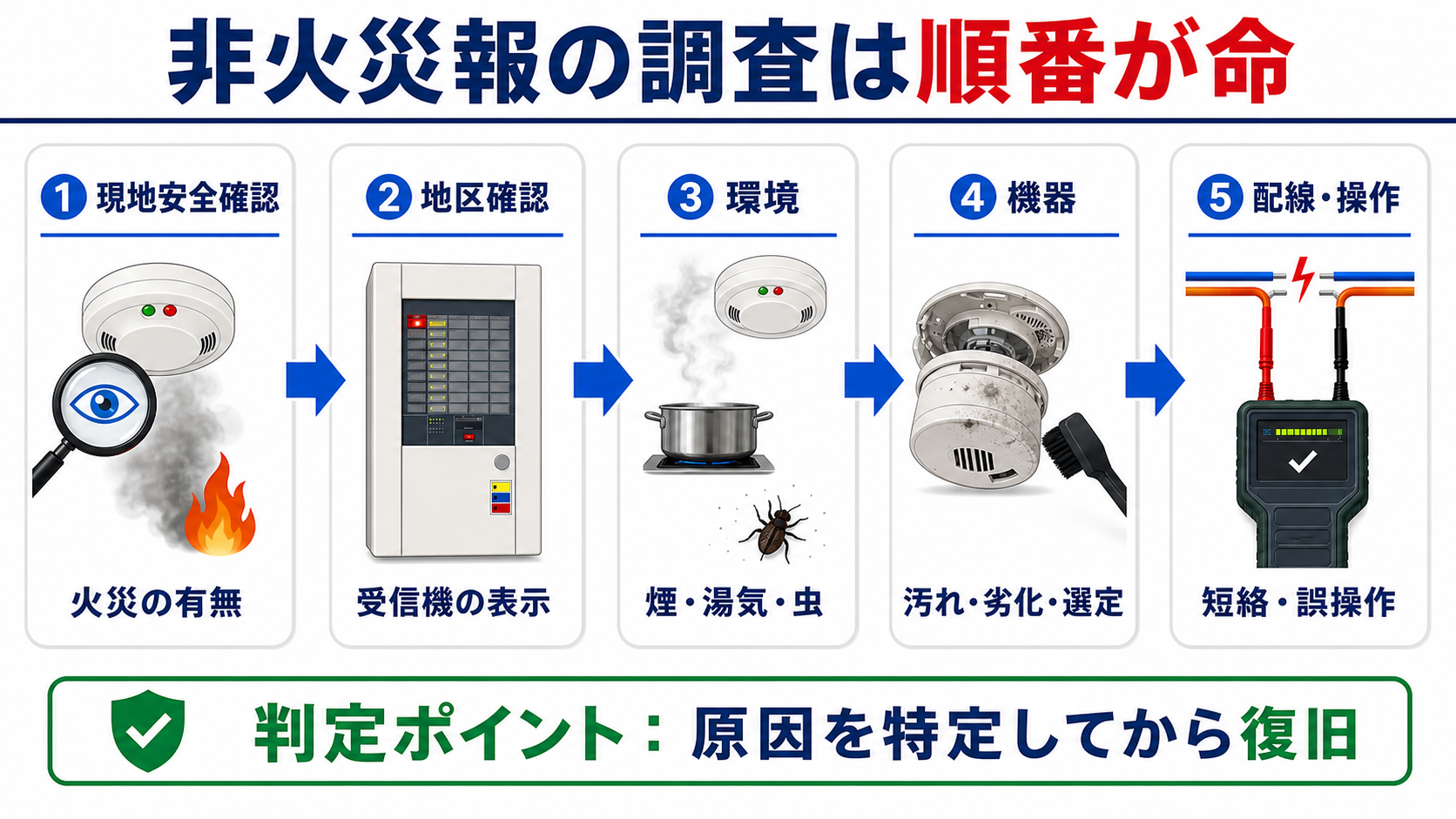

左から、現地で火災の有無を確認し、受信機の作動区域、蒸気・粉じん・虫などの環境、感知器の汚損・取付状態、回路の短絡・絶縁を順に切り分けます。
原因を消さず復旧だけ繰り返しても、再発します。
非火災報は「現地安全確認 → 地区確認 → 環境 → 機器 → 配線・操作」で切り分ける。
※よく出る引っかけポイント５つ

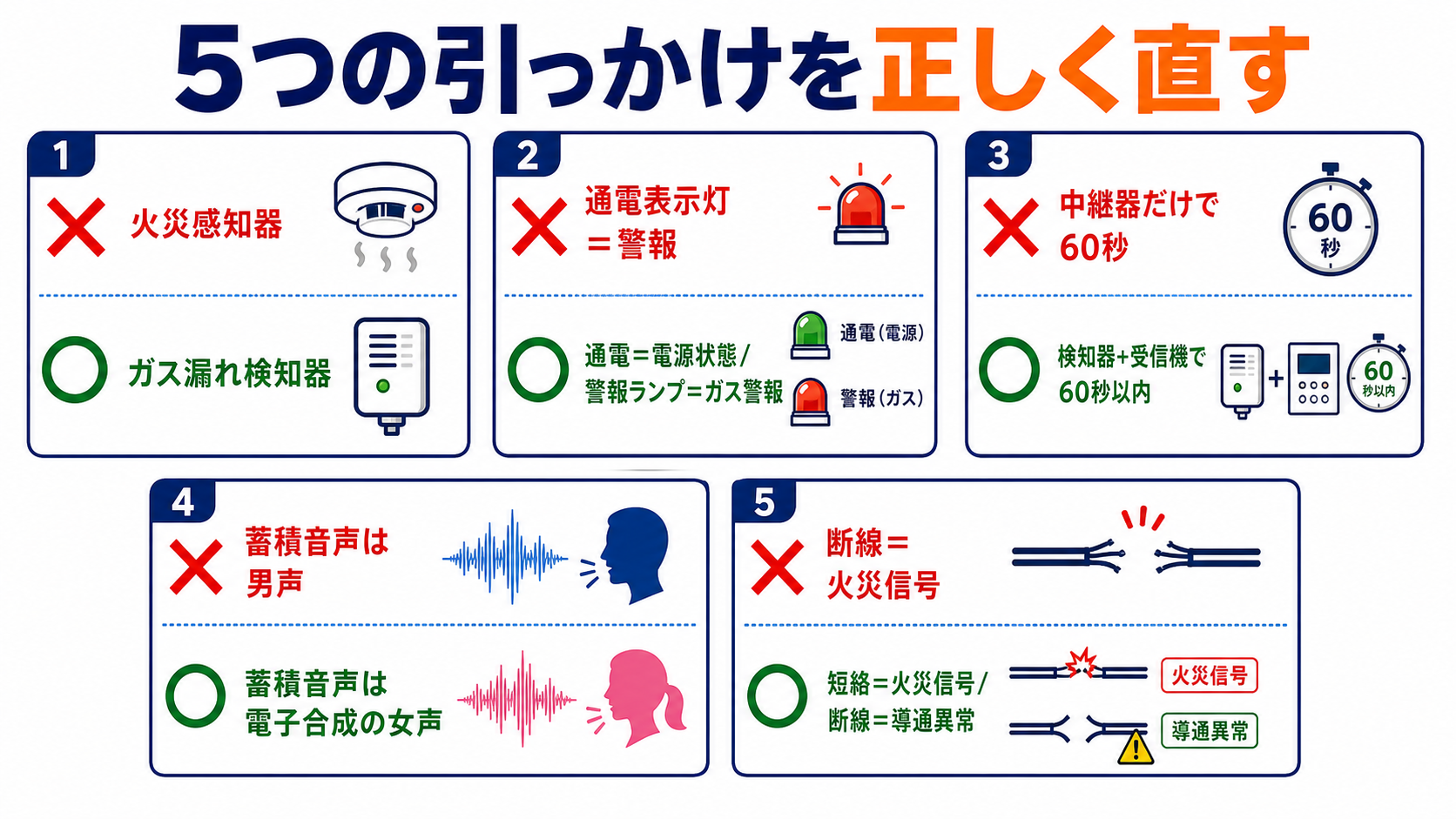

図の１～５は、検知器と感知器、通電表示灯と警報ランプ、遅延時間の合計、火災通報装置の女声、短絡と断線の違いを示しています。
引っかけ①：ガス漏れ検知器＝火災感知器
対象と設備が異なります。試験では「検知器」と答えます。
引っかけ②：通電表示灯＝警報ランプ
通電表示は電源状態、警報ランプはガス漏れ等の警報状態を示します。
引っかけ③：遅延時間60秒は中継器だけ
2024年度実技問題の60秒は、ガス漏れ検知器と受信機の標準遅延時間の合計です。
引っかけ④：火災通報装置の音声は男声
告示上は電子回路により合成した女声です。
引っかけ⑤：終端器の断線で火災信号が出る
試験上、断線は導通異常として扱い、感知器回路の短絡による火災信号と区別します。
実技は「機器名」「表示名」「信号先」「警報機能」「調査原因」を一つずつ答える。
全部で10ポイント
- ガス漏れ設備は「感知器」ではなく「検知器」と答える
- 通電表示灯と警報ランプを区別する
- 検知器はガスを検知し、信号送出・音響警報等を行う
- 信号経路は検知器・中継器・受信機・表示灯の順で読む
- 検知器と受信機の標準遅延時間の合計は60秒以内
- 火災通報装置は119番送出後、通報信号音と蓄積音声情報を送る
- 蓄積音声情報は電子合成の女声
- 非火災報は現地安全確認から始める
- 短絡は火災信号の原因、断線は導通異常として区別する
- 実機の型式・対象ガス・信号先は公式仕様で確定する
ここからは、直前までに整理した「ガス漏れ検知器・火災通報装置・非火災報」の判断手順を、実際の過去問で確認します。
【過去問】ガス漏れ検知器・火災通報装置・非火災報
下の写真は、天井面から下方0.3ｍ以内の位置に取り付けられた、ある消防用設備等に使用される機器の一例である。次の各設問に答えなさい。計20点１ この機器の消防法令上の名称を答えなさい。
【設問】
２ Ａに示す部分の名称を答えなさい。
３ 警報ランプが点灯したときの、この機器の機能（働き）を、２つ答えなさい。
１. 消防法令上の名称
２. Aの表示部の名称
３. 警報ランプ点灯時の働きを２つ

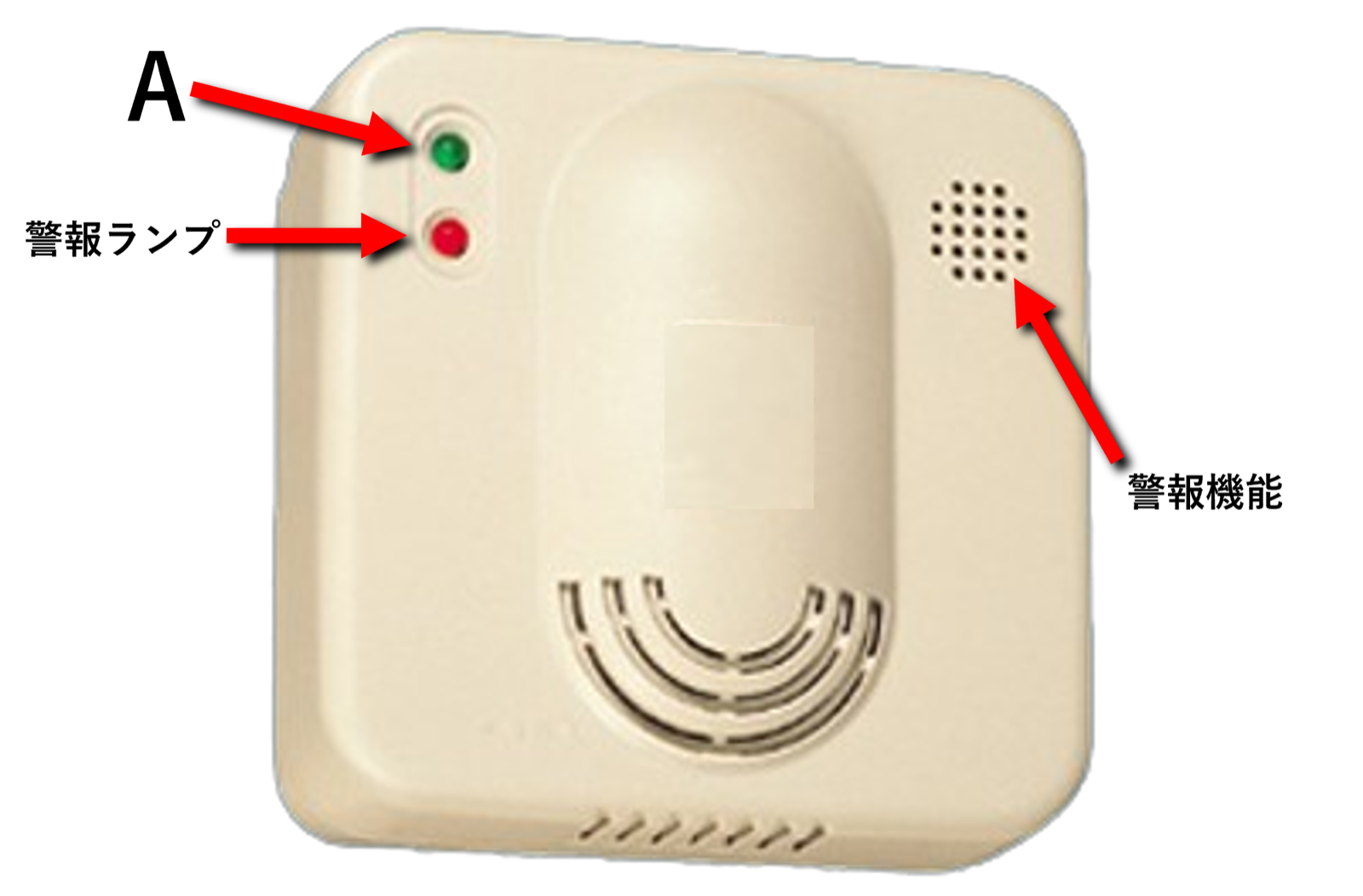

Aは通電表示灯、Bは警報ランプ、Cは内蔵音響装置です。
【解答】
１. ガス漏れ火災警報器
２. 通電表示灯（電源ランプ）
３. ガス漏れ信号を受信機へ送ることガス漏れの発生を音響装置で警報すること
写真採用時は、対象ガスと型式を裏面表示で確認します。
下図は、ガス漏れ火災警報設備の構成例の一部を示したものである。次の各設問に答えなさい。
【設問】
１ 店舗A～Cのうち、ガス漏れ表示灯を設けないことができるものはどれか、すべて選び、記号で答えなさい。
２ ガス漏れ検知器の標準遅延時間および受信機の標準遅延時間の合計は、消防法令上、何秒以内でなければならないか答えなさい。

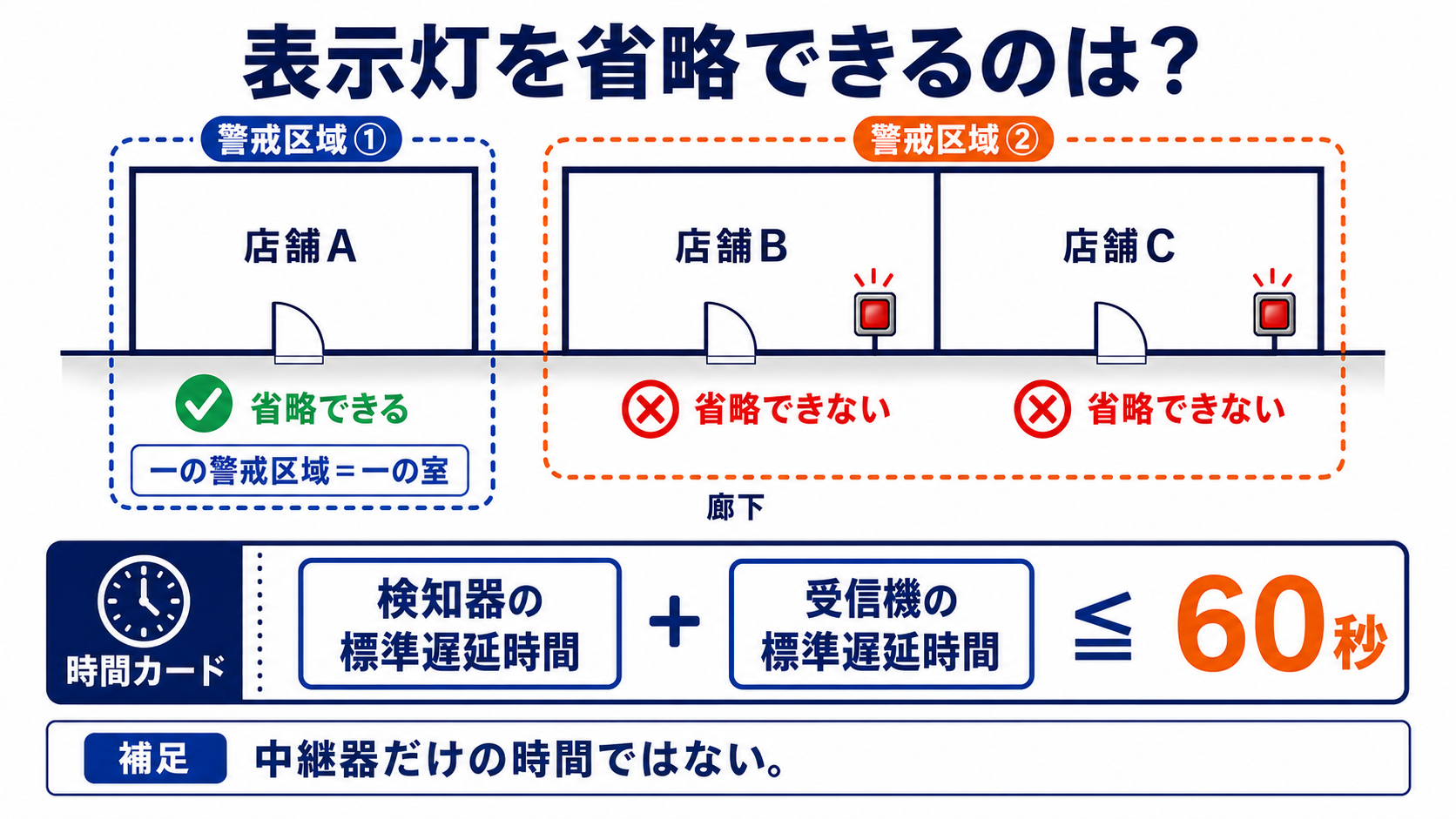

１. 一の警戒区域が一室だけの店舗A～Cのうち、ガス漏れ表示灯を省略できる店舗
２. 検知器と受信機の標準遅延時間の合計
【解答】
１. A
２. 60秒以内
一の警戒区域が一室だけであるなど、法令所定の条件ではガス漏れ表示灯を省略できます。
火災通報装置の構造・性能等について消防庁告示上、誤っているものは次のうちどれか。
１. 発信の際、火災通報装置が接続されている電話回線が使用中であった場合には、手動で再発信できるものであること。
２. 選択信号（119番）は、10パルス毎秒もしくは20パルス毎秒のダイヤルパルスまたは押しボタンダイヤル信号のいずれかで送出できること。
３. 手動起動装置は、手動で操作することにより作動し、消防機関への通報を自動的に開始すること。
４. 手動起動装置が操作されたことまたは自動火災報知設備の感知器の作動と連動して作動したことを可視的または可聴的に表示すること。
【解答】１（＝選択肢１が誤り）
電話回線が使用中でも、その通話を強制的に切断して発信できる構造が必要です。「通話が終わるまで待つ」「手動で再発信する」ではありません。
火災通報装置の蓄積音声情報について消防庁告示上、誤っているものは次のうちどれか。
１. 蓄積音声情報は、選択信号（119番）送出後、自動的に送出されること。
２. 蓄積音声情報の音声は電子回路により合成した男声とし、発声が明瞭で語尾を明確にした口調であること。
３. 蓄積音声情報は、ROM等に記憶させること。
４. 蓄積音声情報は、通報信号音と音声情報により構成されるものであること。
【解答】２
告示上、音声は電子回路により合成した女声です。発声を明瞭にし、語尾を明確に強調した口調とします。
非火災報の原因として、最も不適当なものは次のうちどれか。
１. 感知器回路の短絡
２. 受信機の故障
３. 感知器種別の選定の誤り
４. 終端器（終端抵抗）の断線
【解答】４

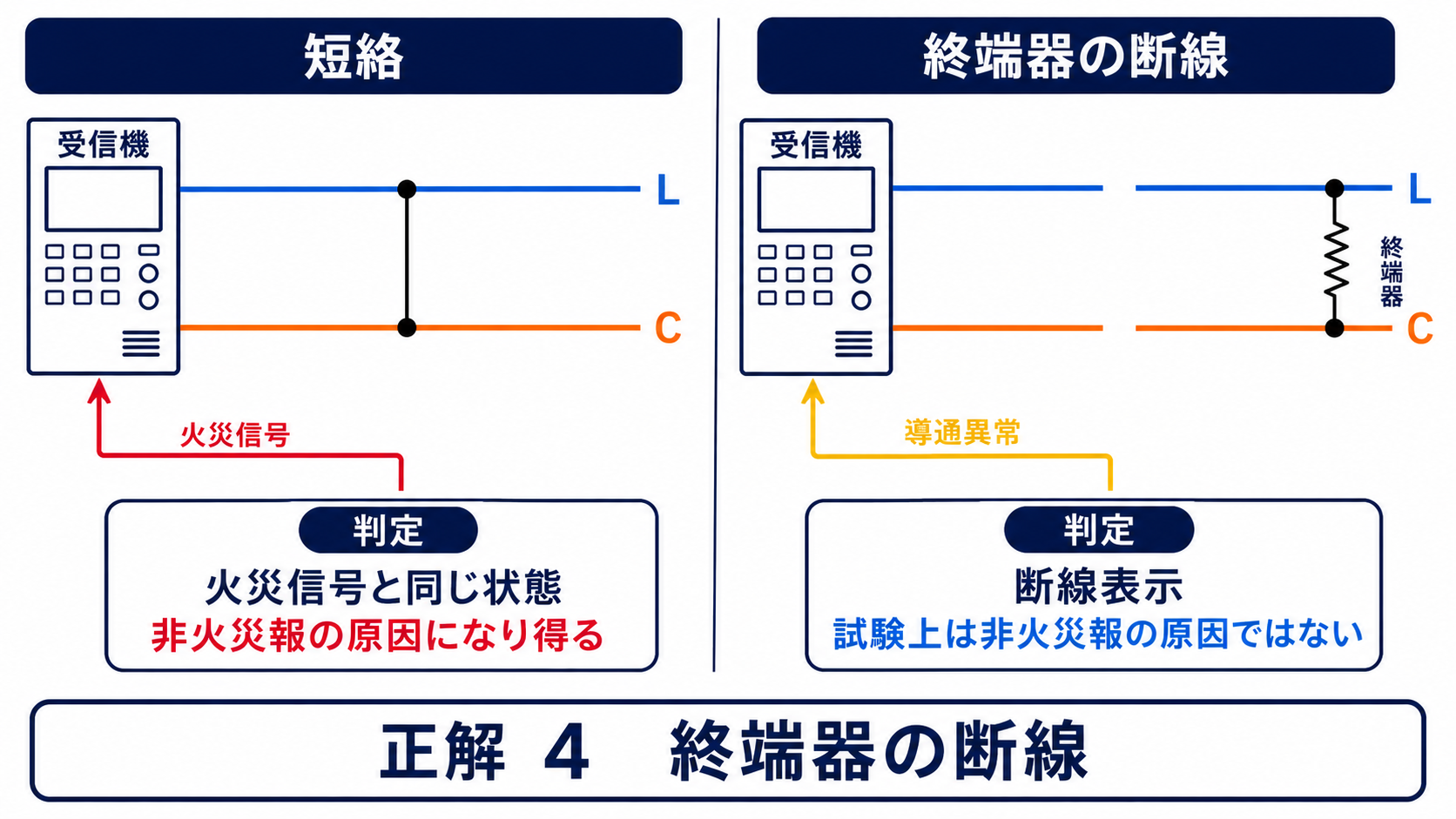

短絡は火災信号と同様の状態になり得ますが、終端器の断線は通常、導通異常・断線として扱います。
まとめ
非火災報は、区域、環境、機器、配線の順に原因を切り分けます。
消防設備士「過去問テスト」は、その名の通り“過去に出た問題” のテストです。
ブログでお馴染みの管理人が過去問に関する情報収集を積み重ね、その中からピックアップして過去問ベースの模擬試験を作成したものです。
上記以外に新傾向問題の情報など提供あり次第、解説を毎年追記して更新しています。これから消防設備士の試験を受けられる方は是非ご覧下さい。
乙種４類はここで全講義が完了です。甲種４類は、次に実技（製図）へ進みます。
