この講義で扱うのは、配線・終端抵抗・警戒区域・系統図を読み取ることです。施工方法は工事・整備② 電線接続・耐火配線・耐熱保護配線、区域設定は工事・整備⑤ 警戒区域と感知区域の設定、答案として配線本数や系統図を作成する手順は実技（製図）① 図記号・感知器回路・配線本数の読み方と実技（製図）④ 系統図・受信機・共通線・配線本数で扱います。
感知器回路のL線・C線を読む
P型受信機の基本的な感知器回路は、表示線と共通線で構成します。
| 記号 | 名称 | 役割 |
|---|---|---|
| L | 表示線（Line） | 警戒区域ごとの火災信号を受信機へ伝える |
| C | 共通線（Common） | 複数の感知器回路で共通に使う帰路 |
感知器が作動してL線とC線の回路が閉じると受信機は該当する警戒区域を火災表示します。
系統図で最初に見る順番
１. 受信機の種類
２. 警戒区域番号
３. 各警戒区域のL線
４. L線をまとめるC線
５. 機器収容箱と感知器回路
６. 終端器の位置
系統図全体の電線本数をいきなり数えると表示灯線・ベル線・電話線まで混ざります。まず感知器回路のLとCだけを抜き出します。

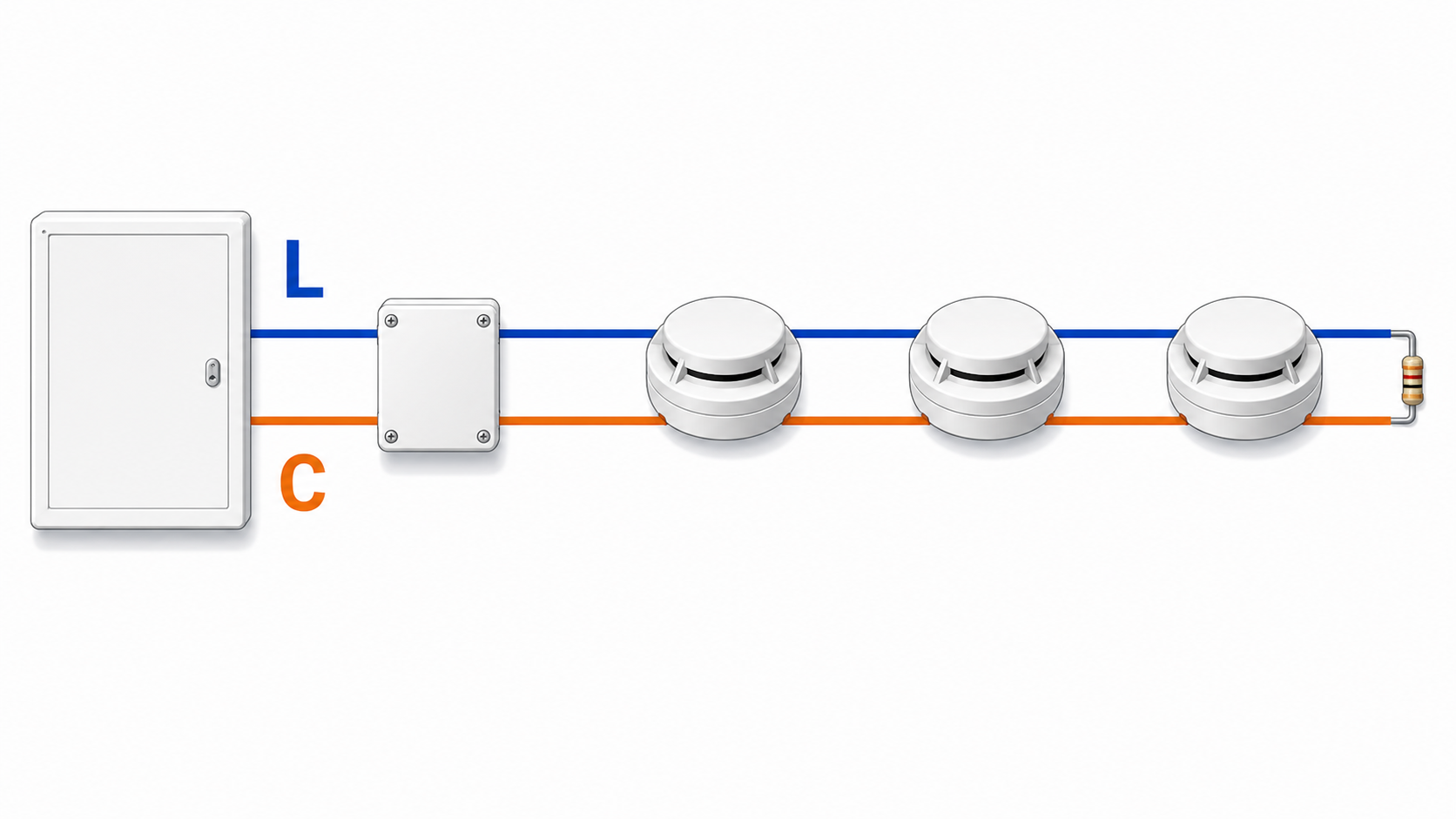

青がL線、オレンジがC線です。受信機から各感知器を順に送り、回路末端の終端器まで連続させます。
系統図は「受信機 → 警戒区域L → 共通C → 感知器 → 終端器」の順で読む。
送り配線と終端器
消防法施行規則では、感知器の信号回路を容易に導通試験できるよう、原則として次の構成を求めています。
- 送り配線にする
- 回路末端に発信機、押しボタンまたは終端器を設ける
ただし、配線外れや断線があれば受信機が自動的に警報を発するものは例外です。
なぜ途中に終端器を置いてはいけないのか
受信機は終端器まで回路がつながっていることを見ています。
終端器を途中の感知器へ付けると受信機からはそこが回路末端に見えます。その先に感知器と配線が残っていても、終端器より先で起きた断線を検出できません。
終端抵抗の抵抗値は受信機・終端器の仕様に従います。「必ず10kΩ」と固定して覚えないでください。

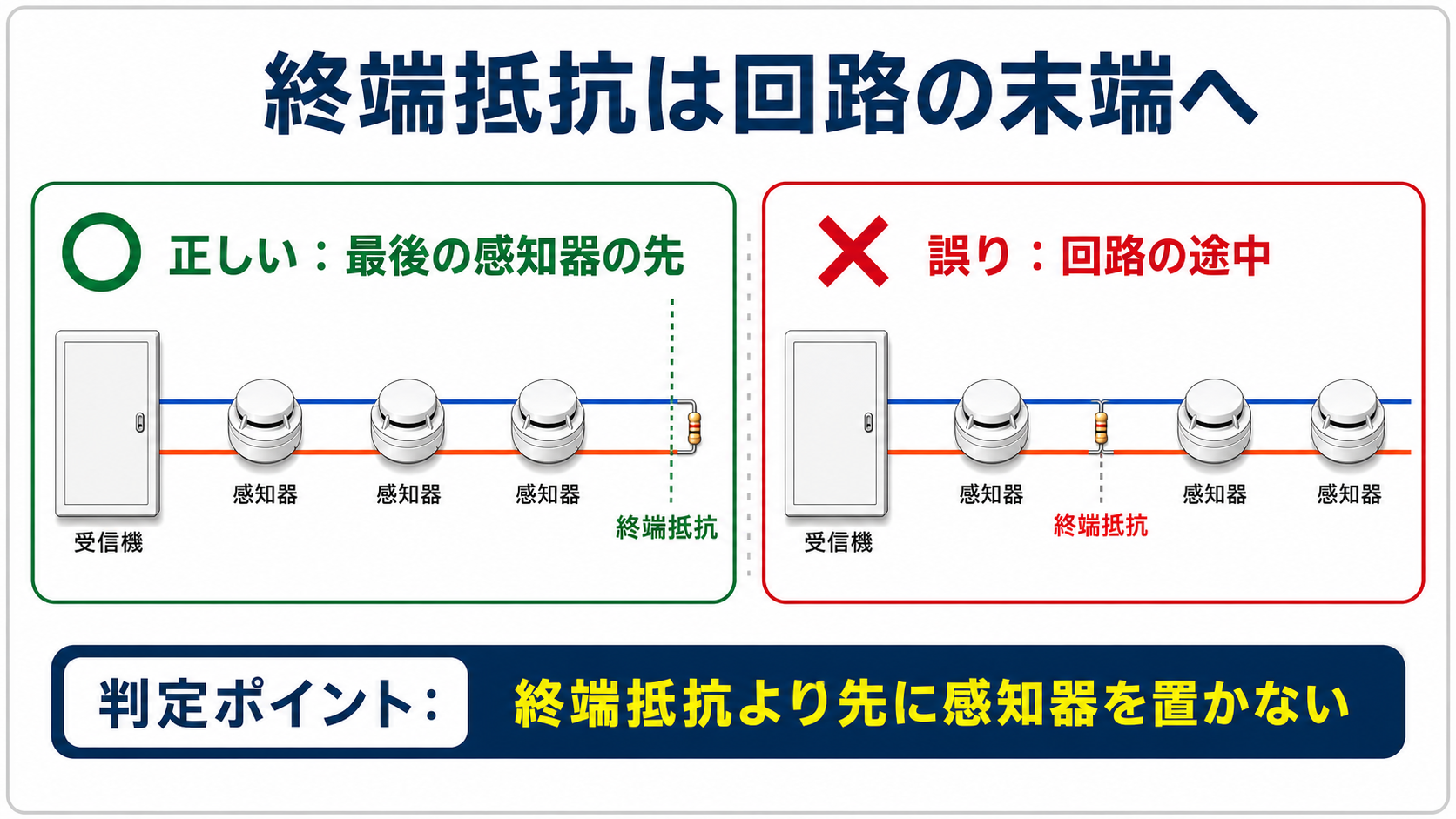

左は終端器を最後の感知器より先の回路末端へ設けた正しい例です。右は途中へ設けた例で、終端器より先の断線を受信機から監視できません。
終端器は回路末端。途中へ置くと終端器より先の断線を検出できない。
２本配線と４本配線
図面の「２本」「４本」は、感知器の種類ではなく、図示した区間を通る電線本数です。
２本配線の基本
受信機側から、機器収容箱、感知器、最後の感知器に付けた終端抵抗まで、L線とC線の２本で進みます。
４本配線になる例
「終端抵抗は機器収容箱内に設置する」という条件なら、機器収容箱から感知器へ向かうL・Cの２本に加え、最後の感知器から機器収容箱内の終端抵抗へ戻る２本が必要です。
この区間は、行き２本＋戻り２本＝４本です。
| 指定 | 終端抵抗 | 機器収容箱と感知器回路の区間 |
|---|---|---|
| 末端感知器に設置 | 最後の感知器 | ２本が基本 |
| 機器収容箱内に設置 | 機器収容箱 | 往復区間は４本 |
４本を２つの別回路と考えず、同じ送り配線が終端抵抗まで戻ると捉えます。
機器収容箱内へ終端抵抗を戻す区間は、行き２本＋戻り２本＝４本。
警戒区域と共通線を系統図で数える
P型・GP型受信機の感知器回路へ共通線を設ける場合、共通線は１本につき７警戒区域以下です。
| 警戒区域数 | 必要な共通線の最少本数 |
|---|---|
| １～７ | １本 |
| ８～14 | ２本 |
| 15～21 | ３本 |
計算式は次のとおりです。
警戒区域数 ÷ ７を切り上げ
15警戒区域なら、15÷７＝2.14…なので３本です。
この制限はP型・GP型の共通線を扱う基本です。R型・GR型に接続される固有信号の感知器・中継器が接続される回路は、条文上の例外です。
L線とC線だけの最少本数
たとえばP型１級受信機で９警戒区域なら、L線９本＋C線２本＝11本です。
ただし、実際の幹線電線本数には表示灯線、ベル線・ベル共通線、発信機の応答線・電話線等が条件に応じて加わります。

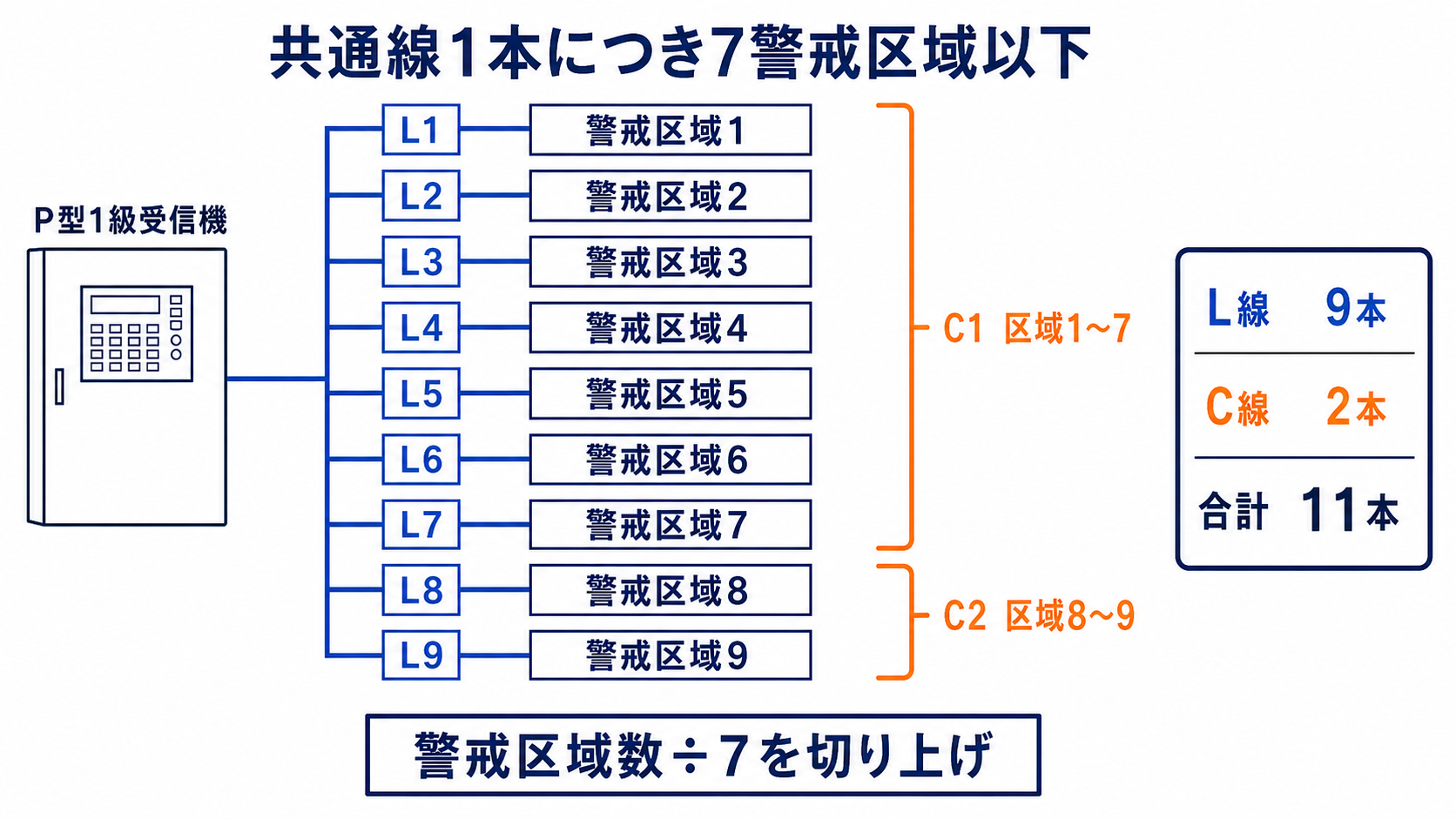

上から区域１～９へL線を１本ずつ設け、共通線は区域１～７のC１と区域８～９のC２に分けます。
共通線の最少本数＝警戒区域数÷７を切り上げ。L線は警戒区域ごとに１本。
回路導通試験と絶縁抵抗試験
回路導通試験
感知器回路が終端器まで導通しているか、つまり断線していないかを確認します。
導通試験スイッチ・回線選択スイッチ等を操作し、試験用計器や確認灯で回線ごとに確認します。回路を自動監視するものは、任意の感知器回路を外すなどして断線状態を作り、断線警報を確認します。
火災表示試験は、受信機内部で火災表示・音響等の機能を確認する試験です。外部の感知器回路が断線していても、火災表示試験では地区表示灯が点灯できます。
| 試験 | 主に確認するもの |
|---|---|
| 火災表示試験 | 受信機の火災灯・地区表示・音響等 |
| 回路導通試験 | 感知器回路の断線の有無 |
絶縁抵抗試験
| 測定対象 | 250V絶縁抵抗計での基準 |
|---|---|
| 電源回路・対地電圧150V以下 | 0.1MΩ以上 |
| 電源回路・対地電圧150V超 | 0.2MΩ以上 |
| 感知器回路・附属装置回路（電源回路を除く） | 一警戒区域ごとに0.1MΩ以上 |
試験では電源を遮断し、受信機側・終端器等を回路から外し、電気部品へ試験電圧を加えない状態で測定します。実設備では機器仕様・点検要領・安全手順に従ってください。

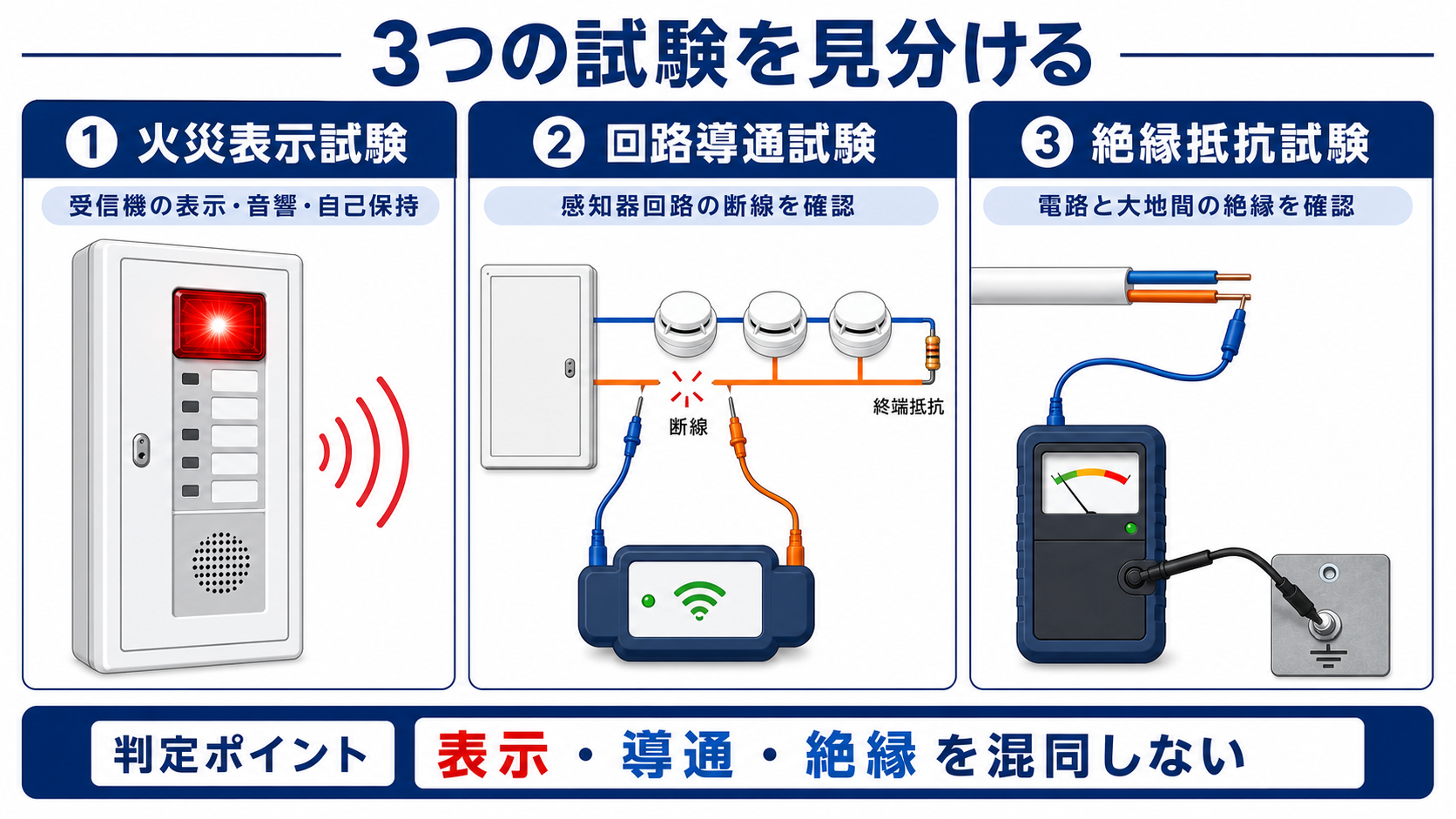

左から、受信機の表示・音響を確認する火災表示試験、感知器回路の断線を調べる回路導通試験、電源を切り離した回路の絶縁を250V絶縁抵抗計で調べる測定です。
火災表示＝受信機、回路導通＝断線、絶縁抵抗＝回路と大地・線間の絶縁。
※よく出る引っかけポイント５つ
引っかけ①：終端器は途中でもよい
回路末端へ設けます。途中へ付けるとその先の断線を検出できません。
引っかけ②：共通線１本で何区域でもよい
P型・GP型は１本につき７警戒区域以下です。
引っかけ③：火災表示試験で断線が分かる
断線を見る試験は回路導通試験です。
引っかけ④：終端抵抗は必ず10kΩ
抵抗値は受信機・終端器の仕様に従います。試験では機種固有値を勝手に固定しません。
引っかけ⑤：４本配線は２回路
終端抵抗を機器収容箱へ戻す場合は、同じ回路の行き２本と戻り２本です。
図問題は、接続を文章に直してから正誤判定する。
全部で10ポイント
- 感知器信号回路は原則として送り配線
- 回路末端に発信機、押しボタンまたは終端器を設ける
- 途中の終端器より先にある断線は検出できない
- P型・GP型の共通線は１本につき７警戒区域以下
- P型・GP型の感知器回路の電路抵抗は50Ω以下
- L線は警戒区域ごとに１本。C線は最大７警戒区域で共通
- 終端抵抗を機器収容箱へ戻す区間は４本配線になる
- 火災表示試験は受信機、回路導通試験は断線を確認
- 絶縁抵抗は250Vで測定し、対象ごとに0.1・0.2MΩを使い分ける
- 系統図は受信機→区域→L→C→終端器の順で読む
ここからは、直前までに整理した「配線・終端抵抗・警戒区域・系統図」の判断手順を、実際の過去問で確認します。
【過去問】配線・終端抵抗・警戒区域・系統図
自動火災報知設備のP型１級受信機に用いる感知器と配線の接続について、次の各設問に答えなさい。計20点１ 下の図のように送り配線とする理由を答えなさい。
【設問】

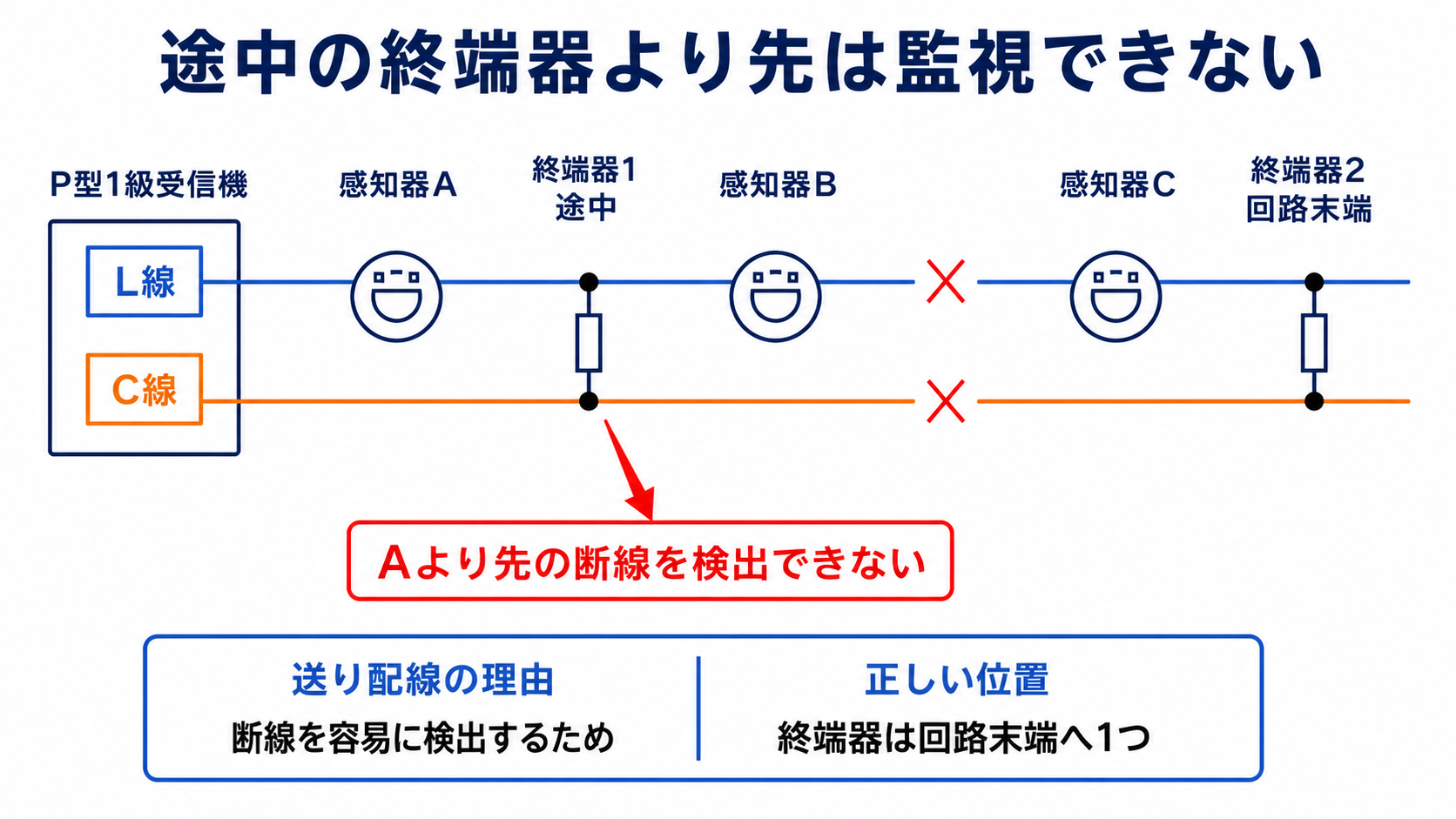

２ 下の図のように感知器AおよびCに終端器が接続されている場合の問題点を１つ答えなさい。
１. 送り配線とする理由を答えなさい。
２. 感知器Aと回路末端ではない感知器Cの両方へ終端器を接続した場合の問題点を１つ答えなさい。
【解答例】
１. 感知器配線の断線を容易に検出するため。
２. 途中の終端器より先にある感知器配線の断線を検出できない。
終端器は、送り配線の回路末端へ設けます。途中の感知器Aへ終端器を置けば、受信機はAまでの導通を見てしまい、その先の断線を監視できません。
P型受信機の感知器回路の共通線と警戒区域について消防法令に定められているものは次のうちどれか。
１. 感知器回路の共通線は、１本につき１警戒区域以下とすること。
２. 感知器回路の共通線は、１本につき３警戒区域以下とすること。
３. 感知器回路の共通線は、１本につき５警戒区域以下とすること。
４. 感知器回路の共通線は、１本につき７警戒区域以下とすること。
【解答】４
P型・GP型受信機の感知器回路に共通線を設ける場合、共通線は１本につき７警戒区域以下です。

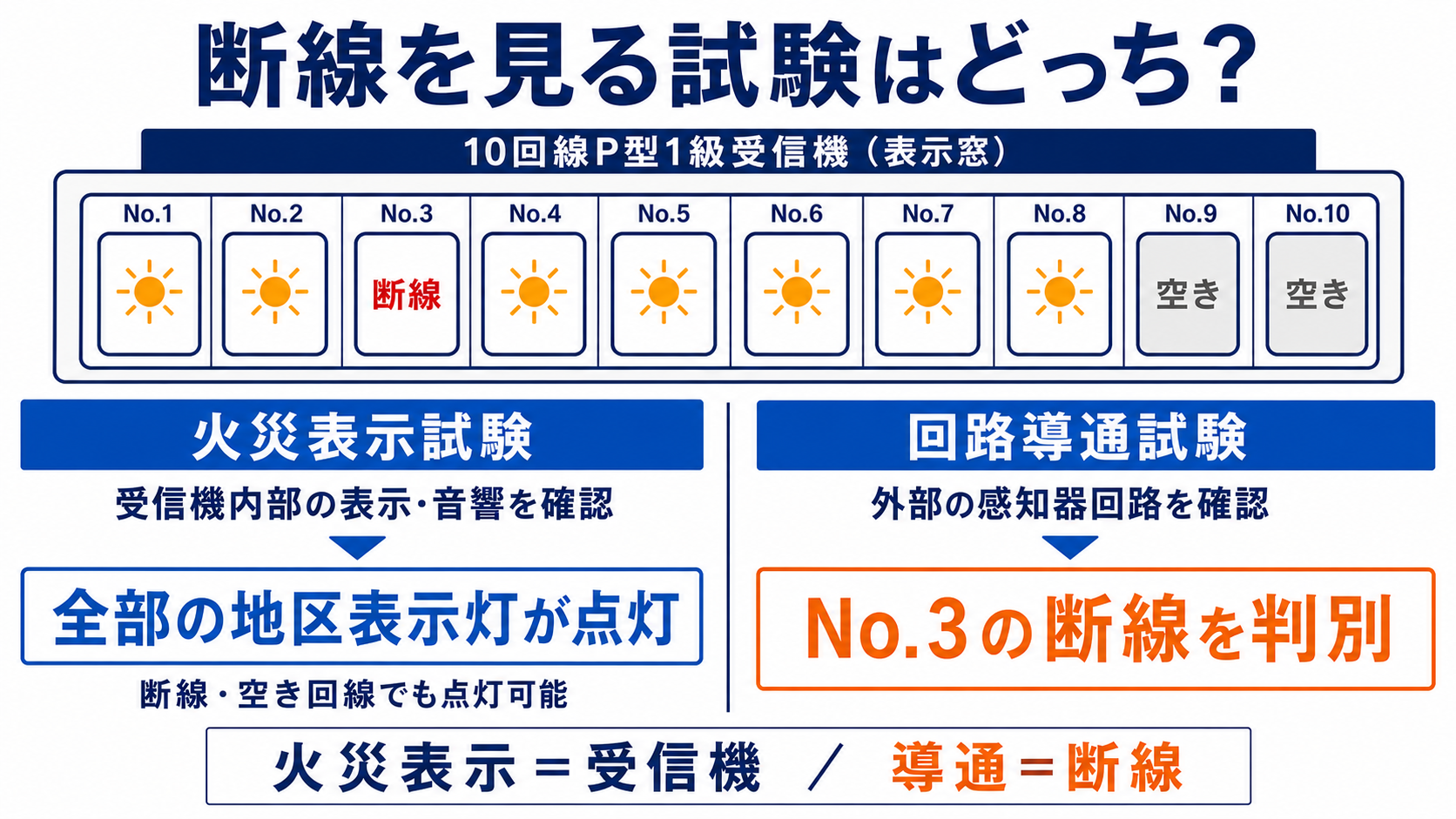

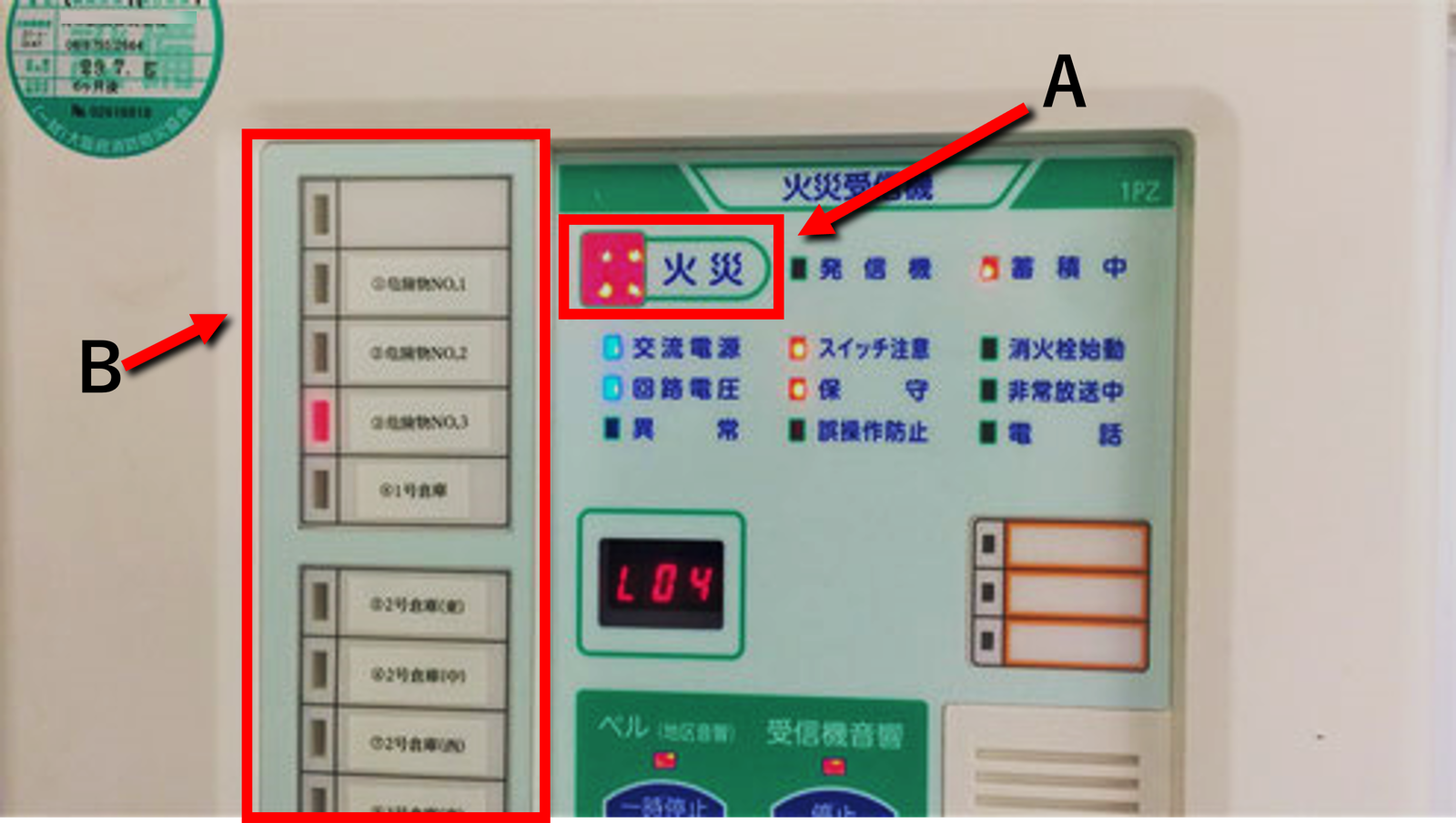

下の写真は、P型１級（８ / 10回線）受信機の一例である。次の各設問に答えなさい。ただし、この受信機は、警戒区域No.３の回線が断線しており、警戒区域No.９・No.10は予備の空き回線である。計20点受信機で火災表示試験を実施した結果として正しいものを下のア～オから選び、記号で答えなさい。
【設問】
No.３の地区表示灯が点灯しない。
No.９・No.10の地区表示灯が点灯しない。
No.３・No.９・No.10地区表示灯が点灯しない。
予備電源に切り替えれば、No.３の地区表示灯も点灯する。
全部の地区表示灯が点灯する。
No.３の回線が断線していることを判別する試験の名称を答えなさい。
１. 火災表示試験を行ったときの地区表示灯の結果を答えなさい。
２. No.３の断線を判別する試験名を答えなさい。
【解答】
１. 全部の地区表示灯が点灯する。
２. 回路導通試験。
火災表示試験は受信機内部で表示・音響機能を確認するため、外部回線の断線や空き回線にかかわらず表示できます。外部の感知器回路の断線を確認するのが回路導通試験です。
下の写真は、自動火災報知設備の配線の機能試験の一例である。次の各設問に答えなさい。
【設問】
１ この試験項目の名称を答えなさい。
２ 電源回路の対地電圧が150Vを超え300V以下の場合、この試験で電源回路と大地との間を測定したときの数値は、何MΩ以上でなければならないか答えなさい。
１. MΩを測定する試験項目の名称を答えなさい。
２. 電源回路の対地電圧が150Vを超え300V以下の場合、電源回路と大地との間は何MΩ以上必要か答えなさい。
【解答】
１. 絶縁抵抗試験。
２. 0.2MΩ以上。
消防法施行規則第24条では、250V絶縁抵抗計で測定し、電源回路の対地電圧が150Vを超える場合は0.2MΩ以上とします。

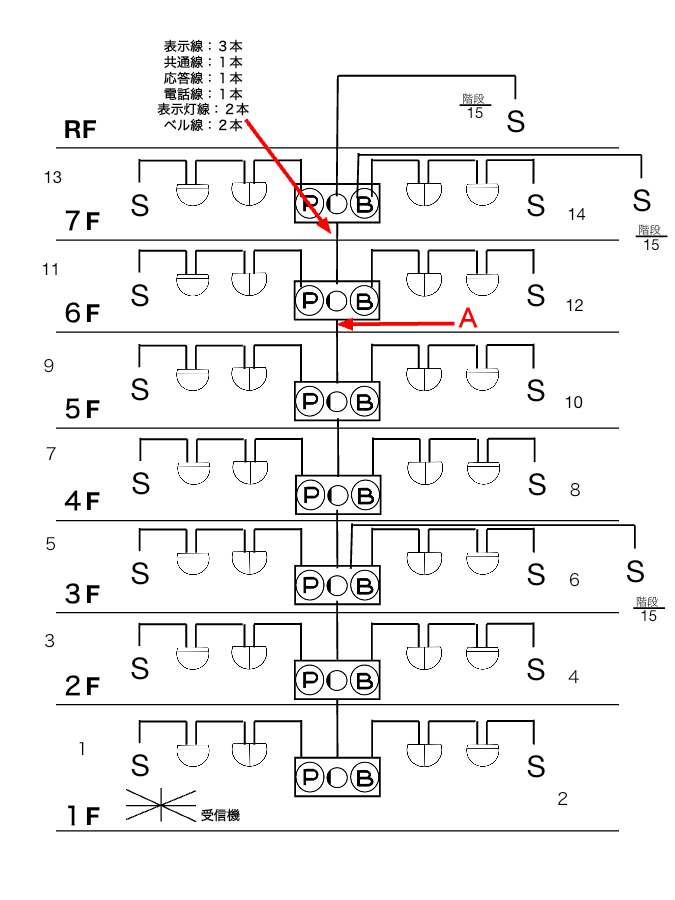

図は、自動火災報知設備の系統図の一部です。次の各設問に答えなさい。
１. 図中Aで示す箱と箱内のP・○・Bで示す機器の名称を答えなさい。
２. 図中の丸数字と「階段15」の表示がそれぞれ何を示すか答えなさい。
【解答】
１. A：機器収容箱。P：P型発信機、○：表示灯、B：地区音響装置
２. 丸数字：警戒区域番号。「階段15」：階段用の警戒区域15番
系統図では、各階の警戒区域番号を下階から順に読み、階段などのたて穴は居室等の区域と分けて表示します。
まとめ
配線図は、受信機から末端まで線を追い、L線、共通線、終端抵抗を区別します。
