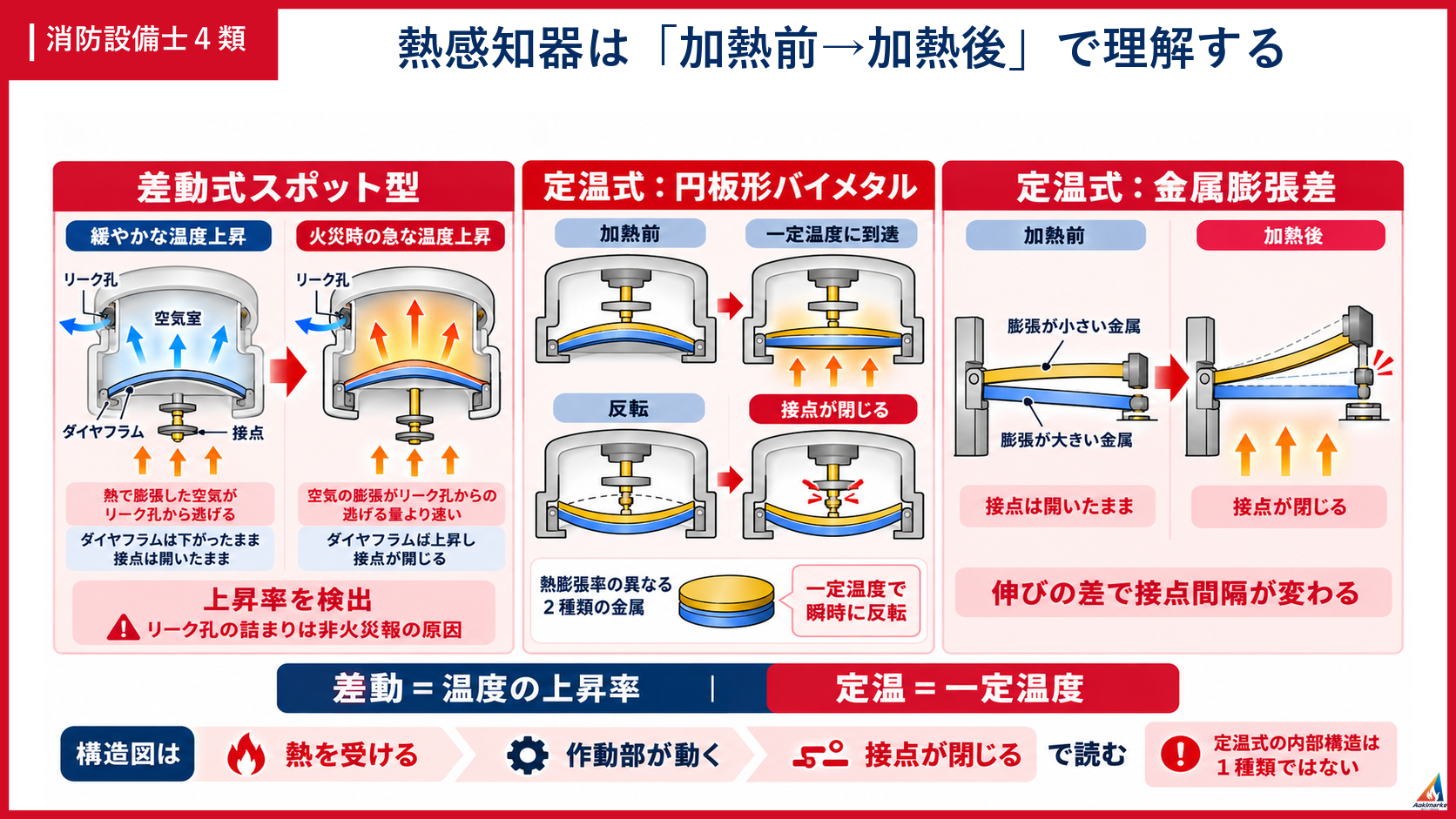

解答１

差動式スポット型感知器

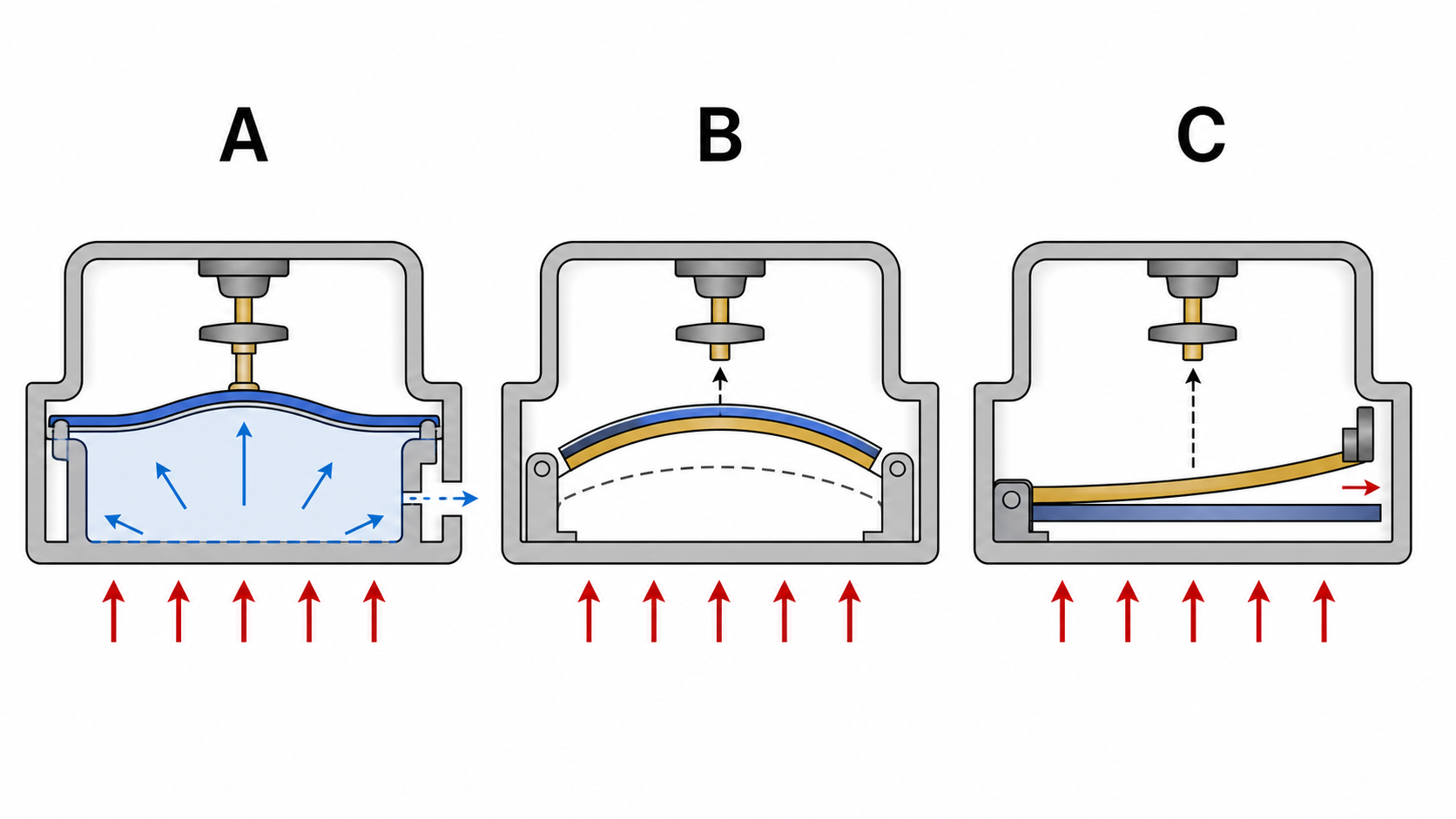

Aは空気室をもつ構造です。火災で周囲温度が急上昇すると、空気室内の空気が膨張してダイヤフラムを押し上げ、接点を閉じます。「一局所」の温度上昇率を捉えるため、差動式スポット型と答えます。

緩やかな温度上昇ではリーク孔から空気を逃がすため、暖房などで直ちに作動しない構造です。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答２

急激な温度上昇で空気室内の空気が膨張し、ダイヤフラムを押し上げて接点を閉じる。

見るべき順序は、受熱部→空気室→ダイヤフラム→接点です。急な温度上昇では膨張量がリーク孔から逃げる量を上回り、空気圧がダイヤフラムへ伝わります。

「一定温度で作動」と書くと定温式の説明になるため、差動式では温度上昇率と空気の急膨張を入れます。

解答３

空気室、ダイヤフラム、接点、リーク孔

空気室は熱で空気を膨張させる部分、ダイヤフラムは空気圧を機械的な動きへ変える薄い膜、接点は火災信号回路を閉じる部分です。リーク孔は緩慢な温度上昇時の空気を逃がし、非火災報を防ぎます。

原典の構造図では、Aが接点、Bが空気室、Cがダイヤフラム、Dがリーク孔です。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答４

定温式スポット型感知器

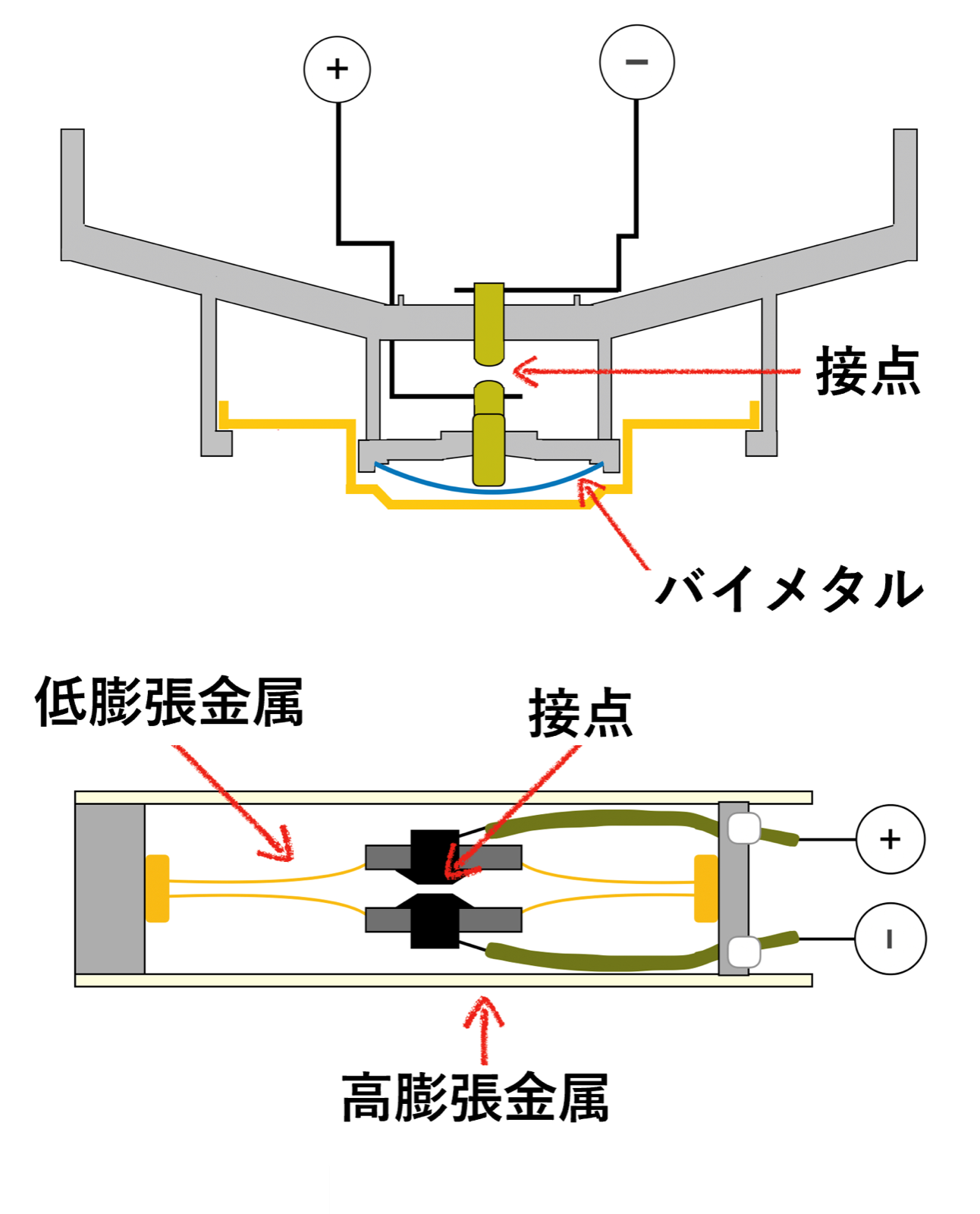

Bは受熱板・円形バイメタル・接点をもつ構造です。周囲温度が公称作動温度へ達するとバイメタルが反転して接点を閉じるため、温度上昇率をみる差動式ではなく定温式です。

原典の構造図では、Aが接点、Bが受熱板、Cがバイメタルです。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答５

火災の熱が受熱板を伝わり、一定温度に達すると円形バイメタルが反転して接点を閉じる。

バイメタルは熱膨張率の異なる２枚の金属を張り合わせた部品です。温度上昇で変形し、設定温度に達したところで反転する動きを利用します。

答えには「一定温度」「バイメタルの反転」「接点を閉じる」の３要素を入れると、作動原理が明確になります。

解答６

受熱板、円形バイメタル、接点

受熱板が火災の熱を受け、バイメタルが温度変化を機械的な動きへ変え、その動きで接点を閉じます。３部品を単に暗記せず、熱を受ける→動く→信号回路を閉じる、という役割で結びます。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答７

定温式スポット型感知器

Cは膨張係数の異なる外筒と内部金属板の伸びの差を利用する構造です。一定温度に達したとき接点を閉じるので、方式名は定温式スポット型感知器です。

充電部を密閉しやすいため、防爆型の定温式スポット型感知器で用いられる代表構造です。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答８

火災の熱で膨張係数の大きい外筒が、膨張係数の小さい内部金属板より伸び、その伸びの差で接点を閉じる。

バイメタル反転式と同じ定温式でも、図に円盤状のバイメタルがありません。外筒と内部金属板という２部材の長さの変化を比較する点が識別根拠です。

答えには「外筒」「内部金属板」「膨張差」「接点」の関係を入れます。

解答９

膨張係数の小さい内部金属板、膨張係数の大きい外筒、接点

原典の記号対応はAが内部金属板、Bが外筒、Cが接点です。外筒の方が熱で大きく伸びるため、両者の相対変位が接点を閉じます。

「高膨張金属・低膨張金属」だけより、図の位置に対応する外筒・内部金属板まで答える方が確実です。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答１

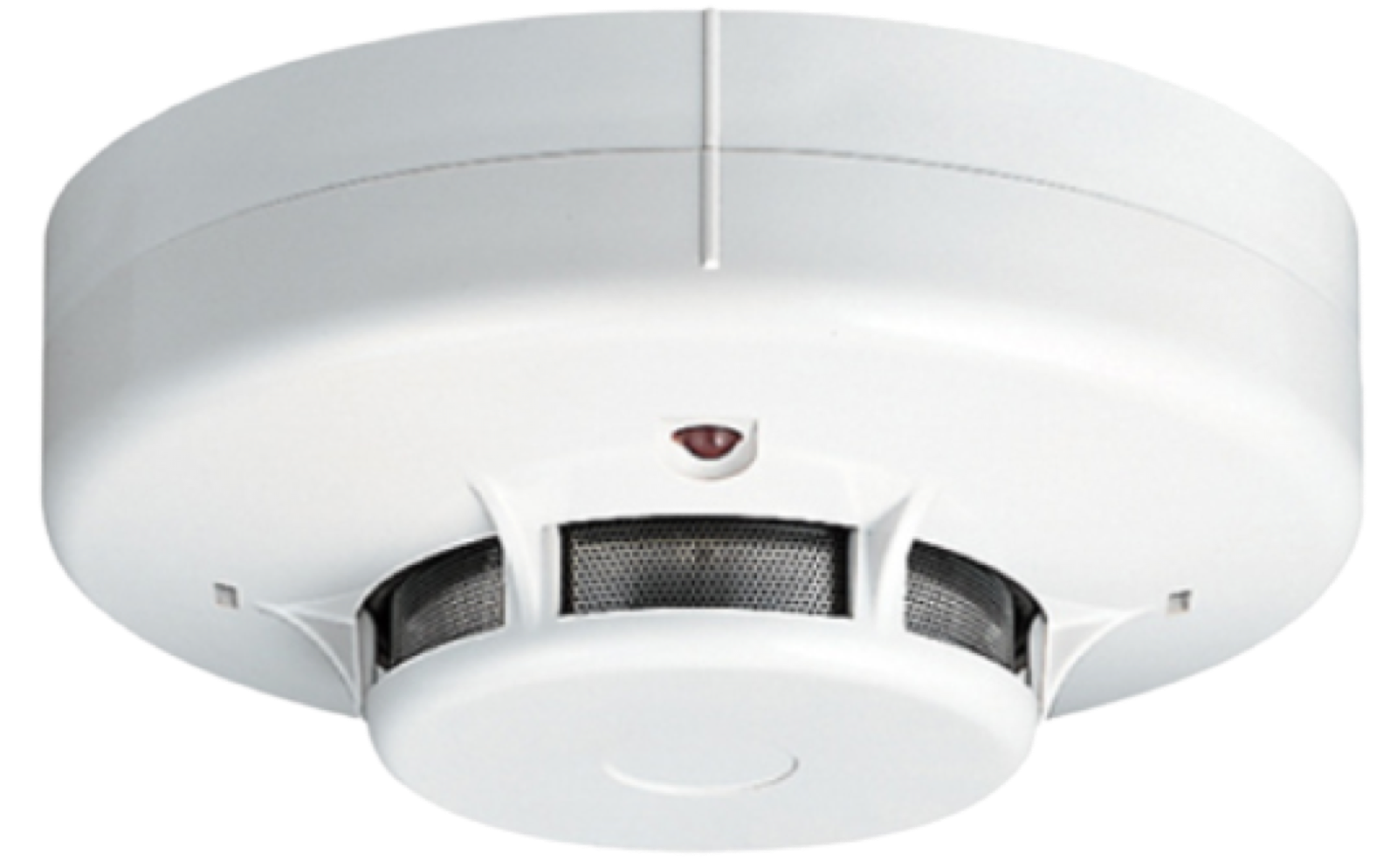

光電式スポット型感知器

周囲の開口から暗箱へ煙を取り込み、発光素子の光が煙粒子で散乱したとき、その散乱光を受光素子が捉えて火災信号を出します。

外観では煙流入口が手掛かりですが、丸い白色外形だけで断定せず、銘板の方式表示も確認します。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答２

煙流入口

煙流入口は、周囲の煙を感知器内部の暗箱へ導く開口です。ここには煙を通しながら虫の侵入を防ぐ網・円孔板等が組み合わされます。

作動表示灯は作動状態を示す部分であり、煙を取り込む部分ではありません。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答１

向かい合う２台の間へ光を通し、煙による受光量の減少を検出する。

この構成は光電式分離型感知器で用いられ、送光部から受光部へ光を送り、その光軸に煙が入った変化を検出します。図のように２台を向かい合わせて設置するため、「分離型」と判断します。

イオン化式・光電式スポット型は１台の筐体内で煙を検出するため、この設置図には当てはまりません。

解答２

送光部と受光部

送光部は監視空間へ光を送り、受光部は到達した光量を監視します。煙で光が減衰すると火災信号を発します。

２台を「発光素子・受光素子」と答えるのではなく、機器として問われた場合は送光部・受光部と答えます。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

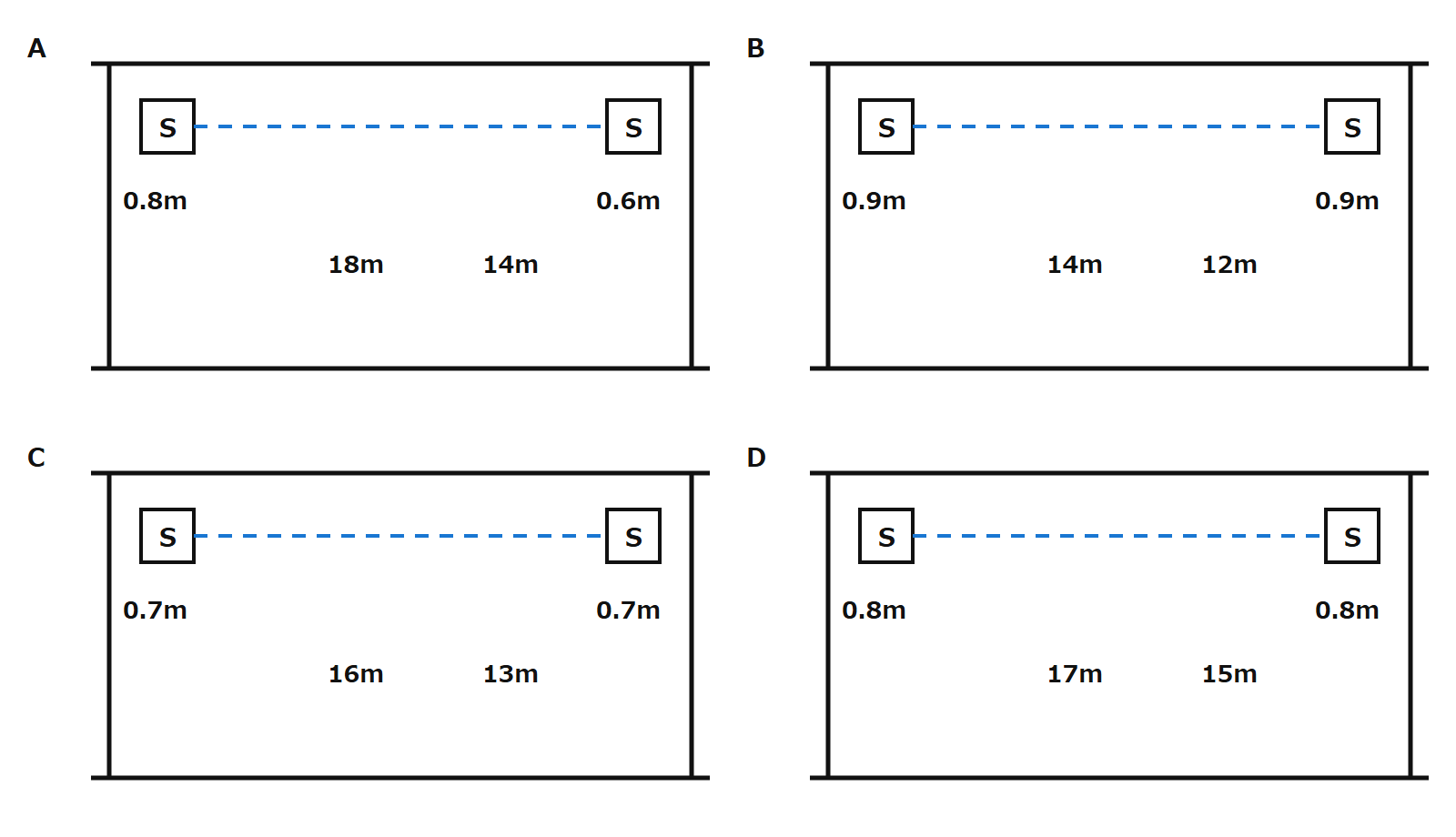

解答３

不適切。

１種感知器は天井高さ18mへ設置できますが、光軸は天井高さの80％以上が必要です。18m×0.8＝14.4m以上に対し、図Aは14mなので不足します。

壁からの距離0.8mと0.6mは、0.6m以上７m以下の範囲内です。したがって、不適合の原因は光軸高さです。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答４

適切。

２種感知器は天井高さ15m未満へ設置でき、図Bは14mです。必要な光軸高さは14m×0.8＝11.2m以上で、実際は12mあります。

左右とも壁から0.9mで、0.6m以上７m以下の範囲にも入っています。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答５

適切。

１種感知器は天井高さ20m未満へ設置でき、図Cは16mです。必要な光軸高さは16m×0.8＝12.8m以上で、実際は13mあります。

左右とも壁から0.7mで、0.6m以上７m以下の範囲にも入っています。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答６

不適切。

２種感知器を設置できるのは天井高さ15m未満です。図Dの天井高さは17mなので、光軸高さや壁までの距離を判定する前に不適合となります。

光軸高さ15mは17m×0.8＝13.6m以上を満たし、壁から0.8mも範囲内ですが、感知器種別に対する天井高さの上限を満たしません。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答１

異種金属の接点に温度差が生じたときに発生する熱起電力を利用する。

これはゼーベック効果です。火災で加熱された熱接点と、比較側の冷接点との温度差が大きくなると起電力が生じ、検出部がその電気的変化を捉えます。

空気の膨張を使う空気管式とは異なり、熱電対式では「異種金属・温度差・熱起電力」が説明の核です。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答２

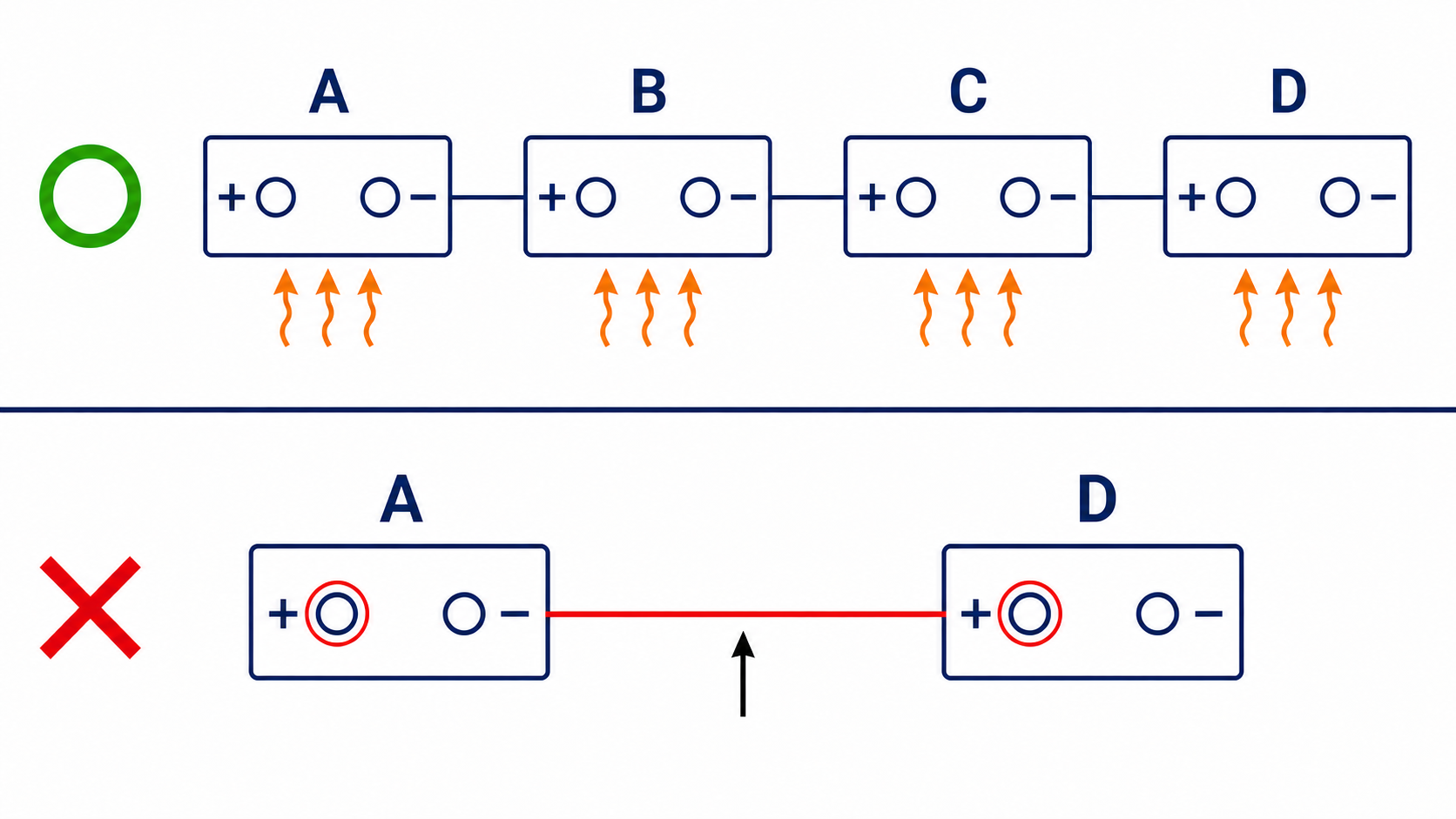

熱電対同士は＋と－を接続するため、＋同士となっている箇所が誤り。

複数の熱電対は、各素子の起電力が同じ向きへ加わるよう直列に接続します。＋同士を接続すると起電力が打ち消し合う向きになり、正しい検出ができません。

図では端子記号を１組ずつ追い、＋→－→＋→－と交互につながっているか確認します。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答１

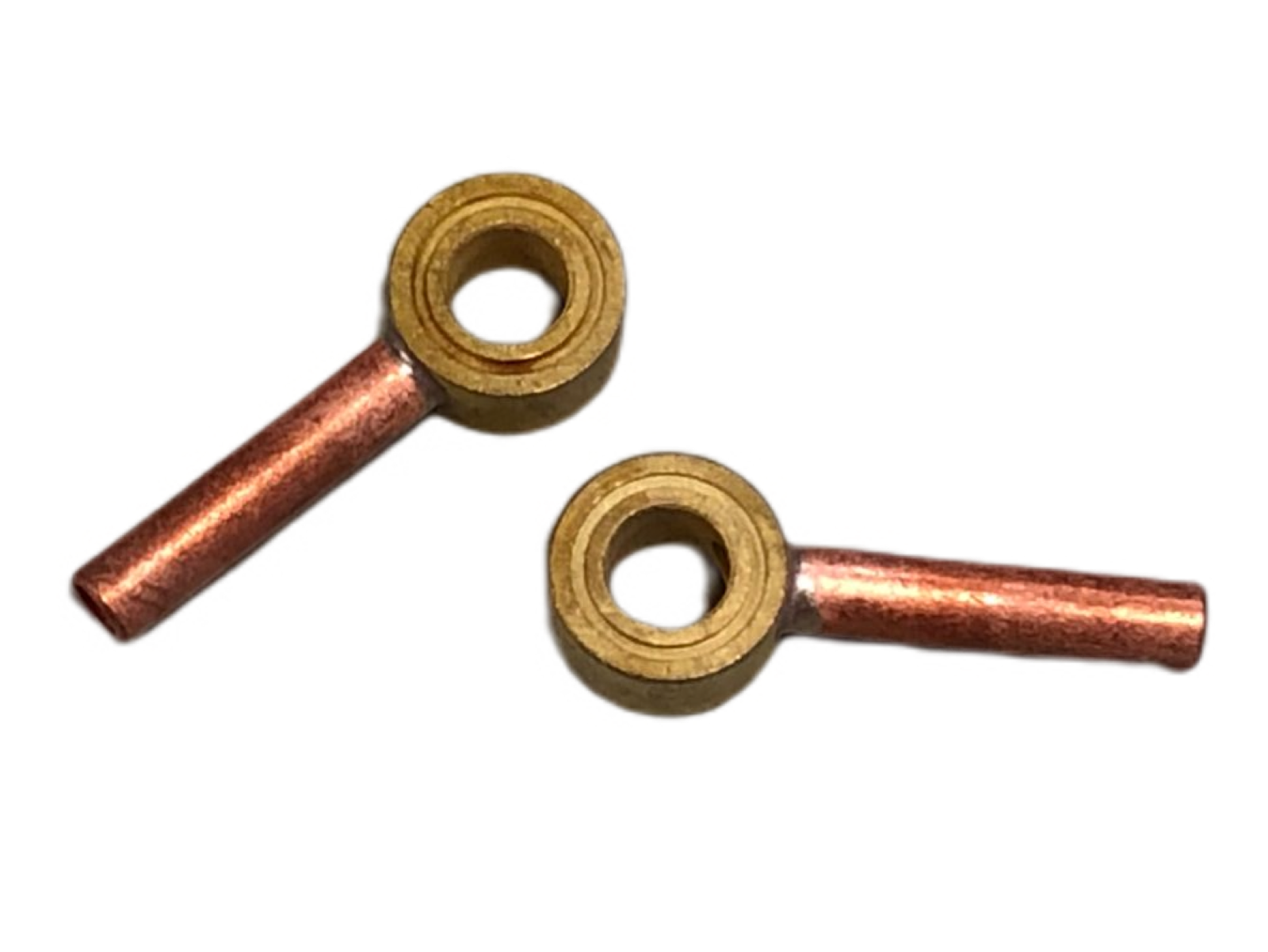

銅管端子

差動式分布型感知器（空気管式）の空気管を、検出部のコックスタンドへ導く接続部品です。環状部と接続管をもつ外観が識別の手掛かりです。

空気管同士を継ぐ細い筒状部品はスリーブであり、銅管端子とは接続先が違います。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答２

空気管を検出部のコックスタンドへ接続する。

天井側の空気管で生じた圧力変化を検出部へ確実に伝えるための終端側部品です。空気漏れがあると圧力が正しく伝わらないため、接続部はハンダ付けして気密を保ちます。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答３

スリーブジョイント（スリーブ）

２本の空気管を一直線に差し込んで継ぐ細い筒状部品です。原典では「スリーブ」と表記され、空気管の接続状況図で名称と処理方法が問われます。

検出部へ接続する銅管端子と区別し、両端へ空気管が入る形を確認します。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答４

空気管同士を接続する。

スリーブの両側へ空気管を差し込み、接続部をハンダ付けして気密を確保します。単に差し込むだけでは空気が漏れ、火災時の膨張空気が検出部へ十分に伝わりません。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答１

差動式スポット型感知器

原典写真Aは、下面が比較的なめらかな丸形の熱感知器です。ただし、この外観だけで方式を完全に確定できる製品ばかりではないため、実務では銘板の方式・種別も確認します。

構造上は、一局所の急な温度上昇を検出する感知器です。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答２

定温式スポット型感知器

原典写真Bは、中央の受熱部が露出した外観です。火災で一局所が公称作動温度へ達したときに作動します。

写真Aの差動式と並べて問われた場合も、最終的には外形だけでなく受熱部と銘板表示を対応させます。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答３

光電式分離型感知器

原典写真Cは、正面に大きな光学窓をもつ２台一組の機器です。送光部と受光部を向かい合わせ、両者間の光が煙で減光する変化を検出します。

天井へ単独で取り付けるスポット型煙感知器ではなく、監視空間を光軸で横切る点が識別根拠です。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答４

光電式スポット型感知器

原典写真Dは、周囲に煙を取り込む大きな開口が並ぶ外観です。内部の暗箱へ入った煙粒子で光が散乱し、その散乱光を受光素子が検出します。

開口部の網・円孔板等は煙を遮るものではなく、煙を通しながら虫の侵入を防ぐためのものです。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答５

イオン化式スポット型感知器

原典写真Eは、銘板の放射性物質を示す表示が決め手です。放射線で空気をイオン化して流れるイオン電流が、煙の侵入で変化することを利用します。

外観が光電式スポット型と似るため、煙流入口の形だけでなく銘板表示を必ず確認します。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答６

紫外線式スポット型感知器

原典写真Fは、下面に細長い受光窓が見える炎感知器です。内部の紫外線検出素子を横向きに収めるため、受光部が長円・長方形になりやすいのが手掛かりです。

煙を取り込む周囲開口ではなく、炎を見通す受光部の向きに注目します。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

解答７

煙を流入させながら、虫の侵入を防ぐため。

小さな虫が暗箱やイオン室へ入ると、光の散乱や電流変化を起こして非火災報の原因になります。そのため、煙の通過を妨げない網・円孔板等を設けます。

原典ではイオン化式スポット型と光電式スポット型の両方について、防虫の目的が説明されています。

判定の順序：最初に設問が名称・用途・作動原理・部品のどれを求めているかを確認し、次に写真や図の形、端子、表示、接続先を根拠として答えます。似た器具は色や大きさだけで決めず、対象機器と確認目的まで結び付けます。

注意：使用時は対象、接続、作動後の復旧を確認します。誤った器具や端子を選ぶと正しい試験・測定ができないため、外観上の手掛かりと銘板表示を照合してください。

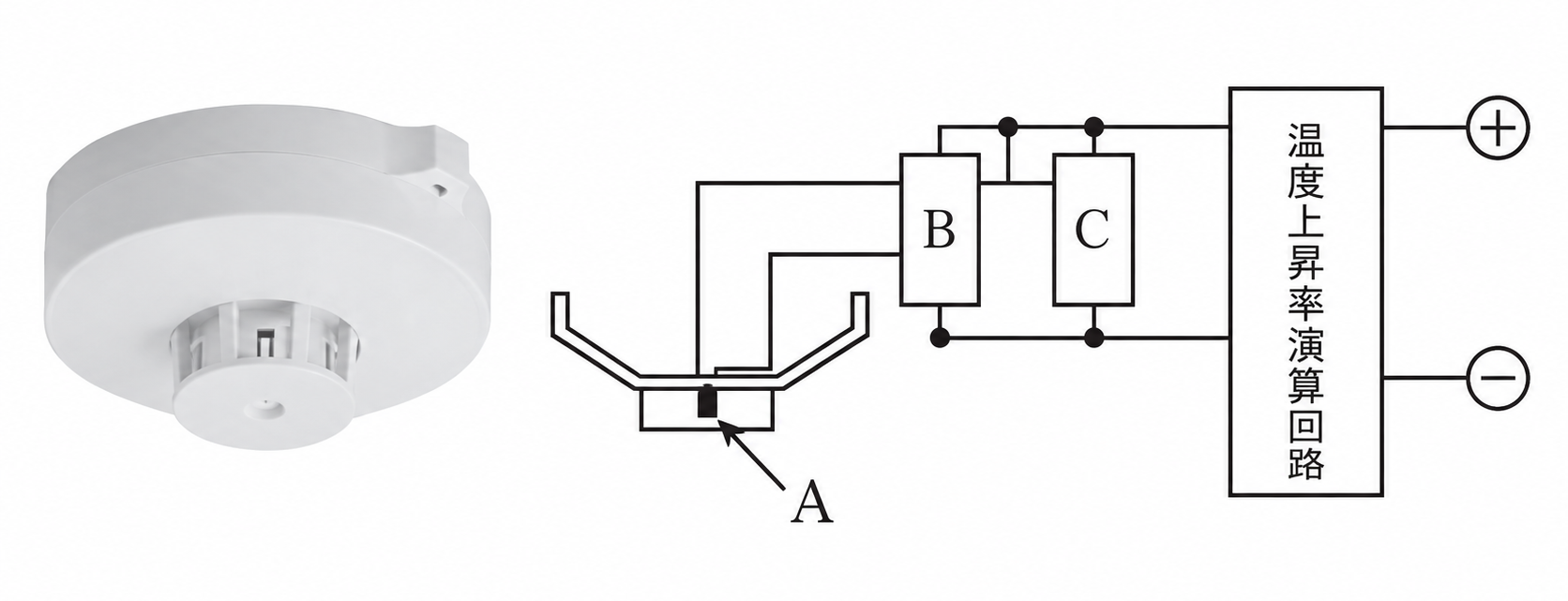

解答１

差動式スポット型感知器

温度検知素子からの温度情報を電子回路で演算し、一定の温度上昇率以上になったときに火災信号を送る電子式です。図中に「温度上昇率演算回路」があることが、定温式ではなく差動式と判断する根拠です。

解答２

A：温度検知素子　B：温度検知回路　C：スイッチング回路

温度検知素子にはサーミスタが用いられます。温度検知回路で情報を受け、温度上昇率演算回路で差動式として判定し、スイッチング回路から火災信号を送ります。原典の問３と同じ記号対応です。

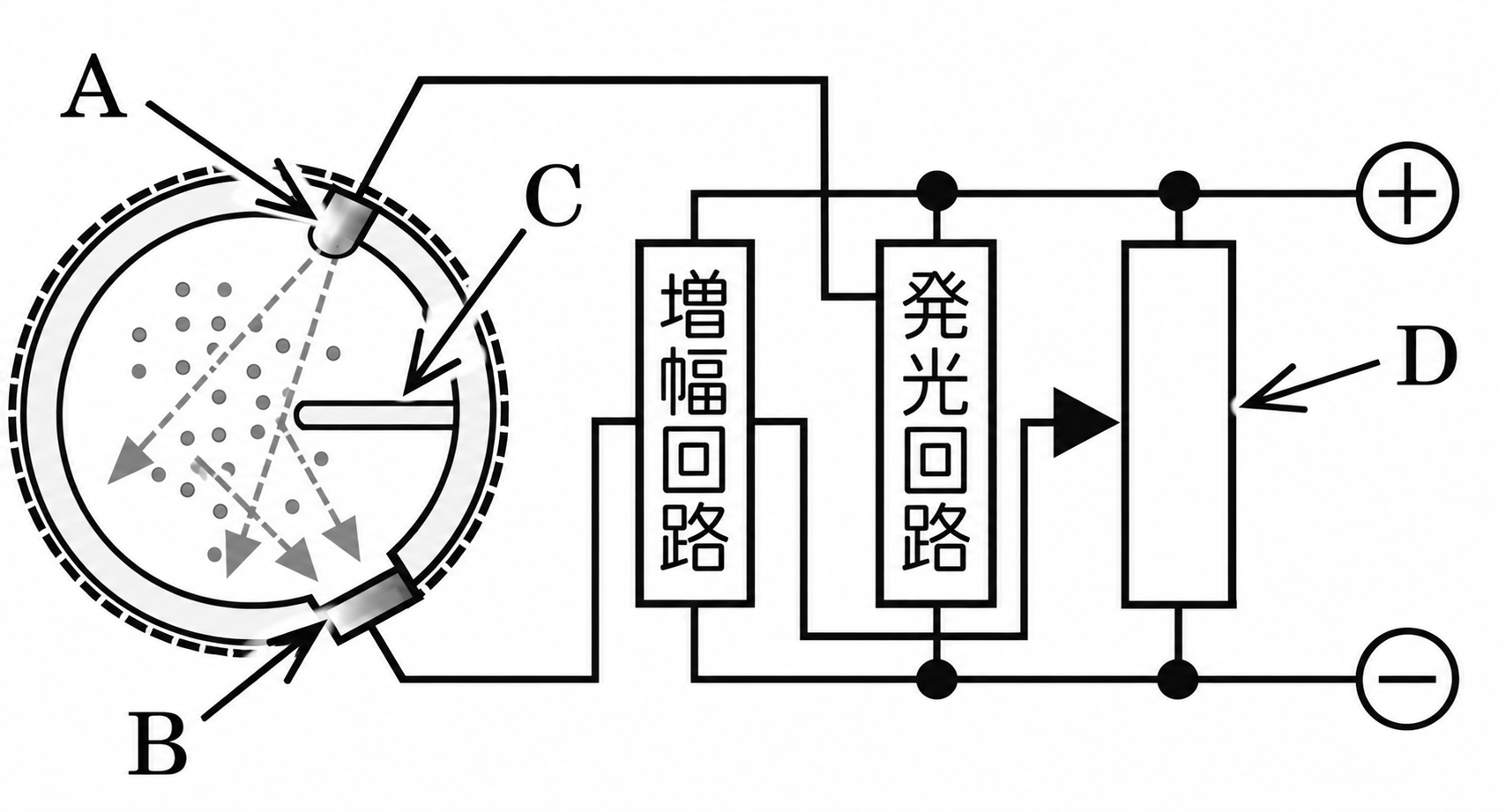

解答１

光電式スポット型感知器

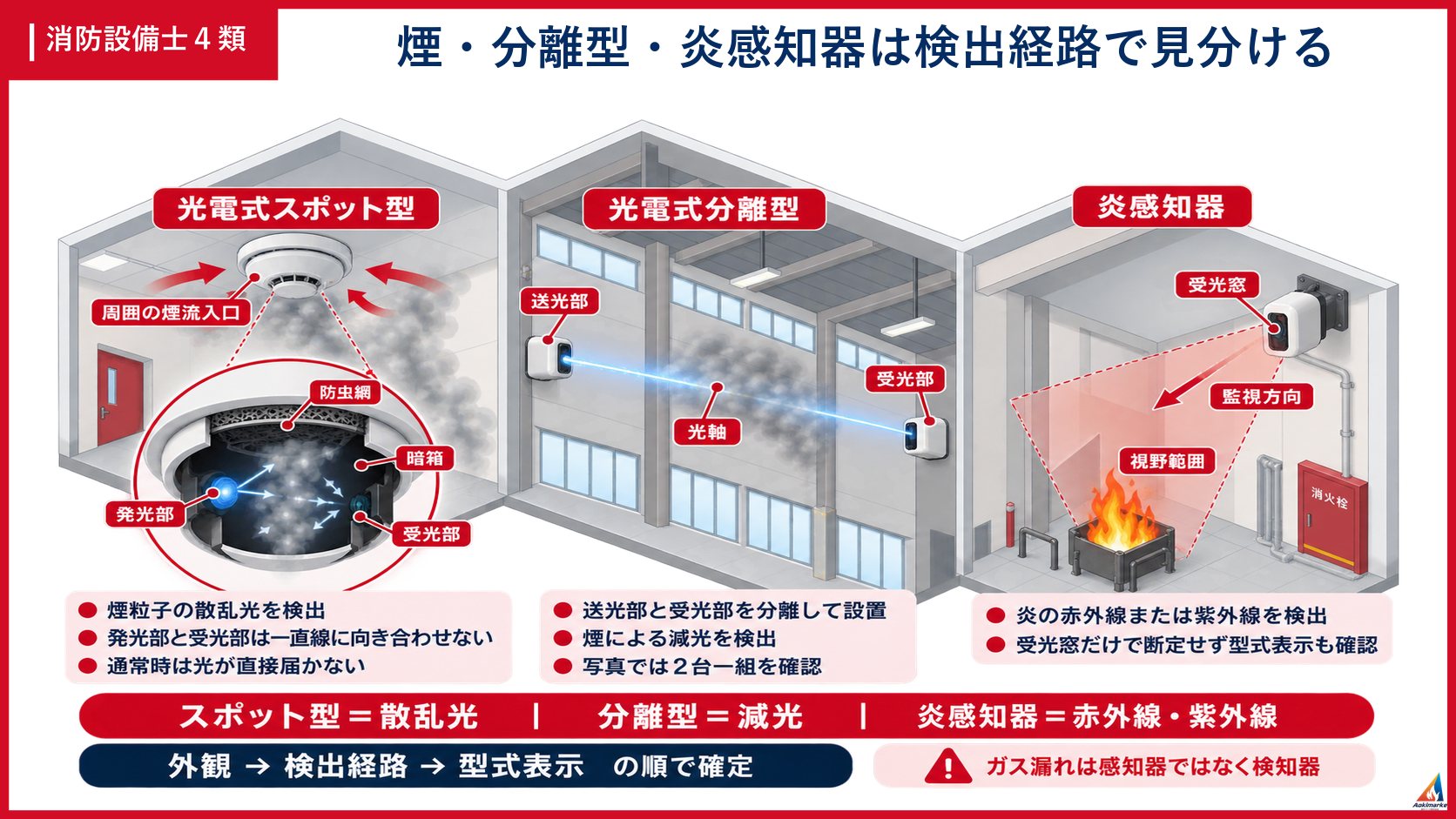

暗箱内に発光側と受光側を斜めに配置し、煙による散乱光を検出する構造です。送光部と受光部を離して向かい合わせる光電式分離型とは違い、１台の感知器内部で検出します。

解答２

A：発光素子、B：受光素子、C：遮光板、D：スイッチング回路

遮光板は発光素子の光が受光素子へ直接届くのを防ぎます。Dは受光量の変化を火災信号へ変える最終段のスイッチング回路です。

解答３

煙粒子で発光素子の光が散乱し、その散乱光を受光素子が検出して火災信号を発する。

煙が光を完全に遮ることを検出するのではありません。光電式分離型は光の減光、スポット型は暗箱内の散乱光が判断の違いです。

解答４

暗箱、発光素子、受光素子、遮光板、防虫網、増幅回路、発光回路、スイッチング回路

暗箱は外光を遮り、防虫網は煙を通しながら虫の侵入を防ぎます。発光素子からの光は遮光板によって受光素子へ直接届かず、煙が入ったときの散乱光だけを受光素子が捉えます。

解答１

差動式分布型感知器（空気管式）

天井付近に広く配管した空気管が受熱部分となり、管内空気の膨張を検出部へ伝えます。一局所の空気室を使う差動式スポット型に対し、広い範囲を線状に監視します。

解答２

A：検出部、B：空気管、C：銅管端子

検出部は圧力変化を火災信号へ変換します。銅管端子は空気管を検出部側へ確実につなぐ部品で、空気管同士を継ぐスリーブとは用途が違います。

解答３

取付面の下方0.3m以内、取付面の各辺から1.5m以内、露出部分は感知区域ごとに20m以上。

必要な露出長さを確保できない場合は二重巻きまたはコイル巻きにします。数値だけでなく、0.3mは天井から、1.5mは各辺から、20mは露出部分の長さと対応させます。

解答１

A：赤外線式スポット型感知器、B：紫外線式スポット型感知器

赤外線式は炎から放射される赤外線の変化、紫外線式は紫外線の変化を受光素子で検出します。どちらも煙を取り込む感知器ではなく、炎を見通す受光部をもちます。

解答２

Aは円形のセンサ窓、Bは横向きの検出素子に対応した長円・長方形の受光部が手掛かり。

ただし製品ごとに外観差があるため、試験では写真の受光窓と内部素子を対応させ、実務では銘板の方式表示で確定します。
