正解は１です。警戒電路用変流器の定格電流は、警戒電路の最大負荷電流以上とするため、負荷設備の容量の合計が最も深く関係します。２の電線全長、３の需要率、４の不平衡電流は、この設問で変流器の定格電流を直接決める基準ではありません。変流器に流れ得る最大電流を収容できるかという観点から、負荷容量を基に判断します。

正解は１です。B種接地線用変流器の定格電流は、警戒電路の定格電圧の数値の20%以上とします。２は警戒電路用変流器が最大負荷電流の90%以上ではなく最大負荷電流以上、３と４は設定範囲が逆で、警戒電路は100〜400mA、B種接地線は400〜800mAです。容量基準と検出設定値を分けて照合します。

正解は３です。変流器をB種接地線へ設ける場合、受信機の検出漏えい電流設定値は、おおむね400〜800mAを標準とします。１と２の100mA台は警戒電路側の範囲と混同しており、４の上限1,000mAは標準範囲を超えています。「警戒電路100〜400mA、B種接地線400〜800mA」を対にして、設置場所から選びます。

正解は２です。変流器を警戒電路へ設ける場合、受信機の検出漏えい電流設定値は、おおむね100〜400mAを標準とします。１は上限が200mAで範囲が狭く、３と４は400mAから始まるB種接地線側の数値を混在させています。どちらも400mAが現れるため端点だけで選ばず、警戒電路は低い側の100mAから始まると判断します。

正解は２です。検出漏えい電流設定値を決める際は、通常時の漏えい電流や対地静電容量に関係する電線の種類、負荷の種類・使用方法、負荷の使用場所を考慮します。負荷の起動装置の種類は、この判断要素として列挙されていません。１・３・４は考慮対象なので、機器名のもっともらしさではなく、対地静電容量や通常漏えいへの関係で判定します。

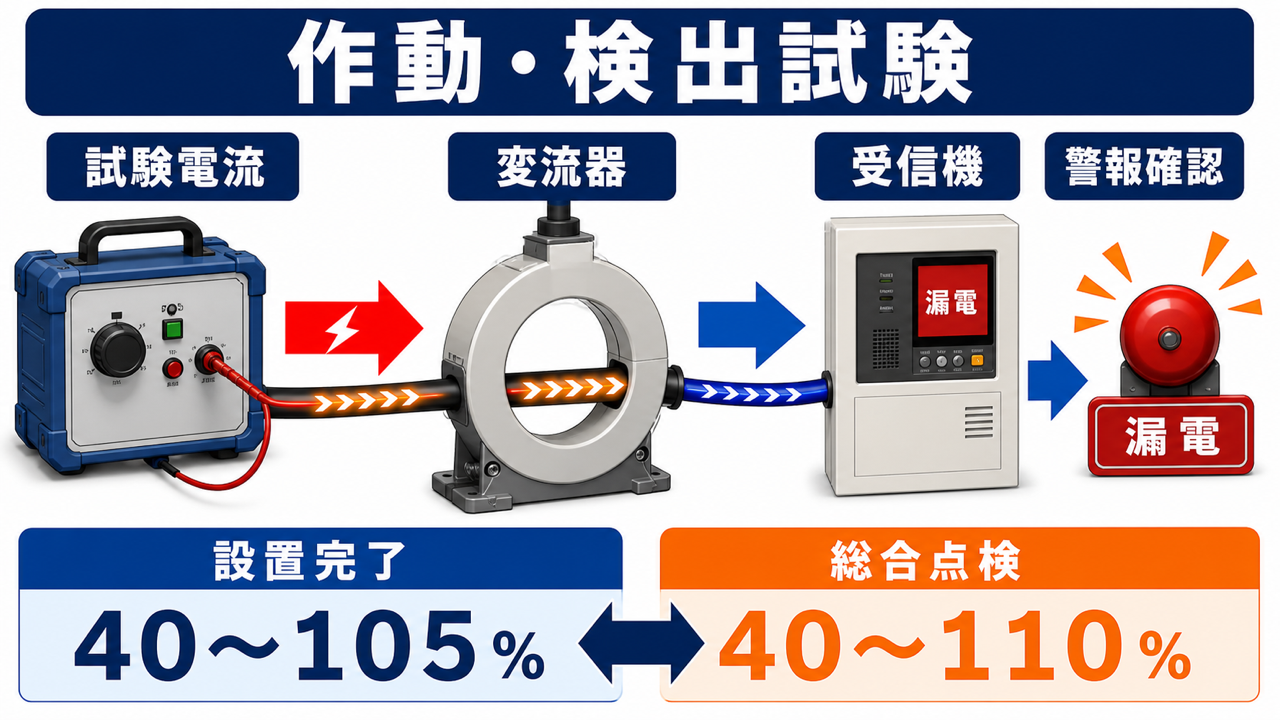

正解は２です。受信機の機能試験は、受信機に設けられた試験用押しボタンを操作し、表示灯や音響装置などが正常に作動するか確認します。１の二次側配線への漏えい電流、３の負荷電流、４の高周波電流を変流器へ直接流す方法ではありません。受信機単体の機能確認は「押しボタン」、漏えい電流検出試験とは別工程として判断します。

正解は２です。三相３線式電路の総合点検では、既設の３本とは別に試験用電線１本を変流器へ貫通させ、その電線へ試験電流を流して漏えい電流検出試験を行います。１・３・４はいずれも既設電線へ全負荷電流を流す方法であり、所定の試験方法ではありません。「既設３本を操作せず、別線１本へ試験電流」が判定軸です。

正解は４です。B種接地線用変流器の定格電流値は、警戒電路の定格電圧の数値をそのままmAへ読み替えるのではなく、その20%に相当する数値以上とします。１の二次側配線の断線確認、２の端子接続確認、３の警戒電路用受信機を100〜400mAに設定する確認は適切です。「定格電圧数値×20%」の計算を省かない点が要点です。

正解は２です。警戒電路用変流器の定格電流値は最大負荷電流値以上が必要であり、90%以上では最大負荷時に不足する可能性があります。１の接地の腐食・断線確認、３のB種接地線用変流器が定格電圧数値の20%以上かの確認、４の試験装置による表示灯・音響確認は適切です。「以上」と「90%以上」を近似せず、満額以上かで判定します。
