機械基礎で力、材料、ねじ、流体などを確認した後、１類の水理と設備構造へ進みます。この単元では、水源、ポンプ、配管、消火栓、スプリンクラー、関連設備を12講義でつなぎます。

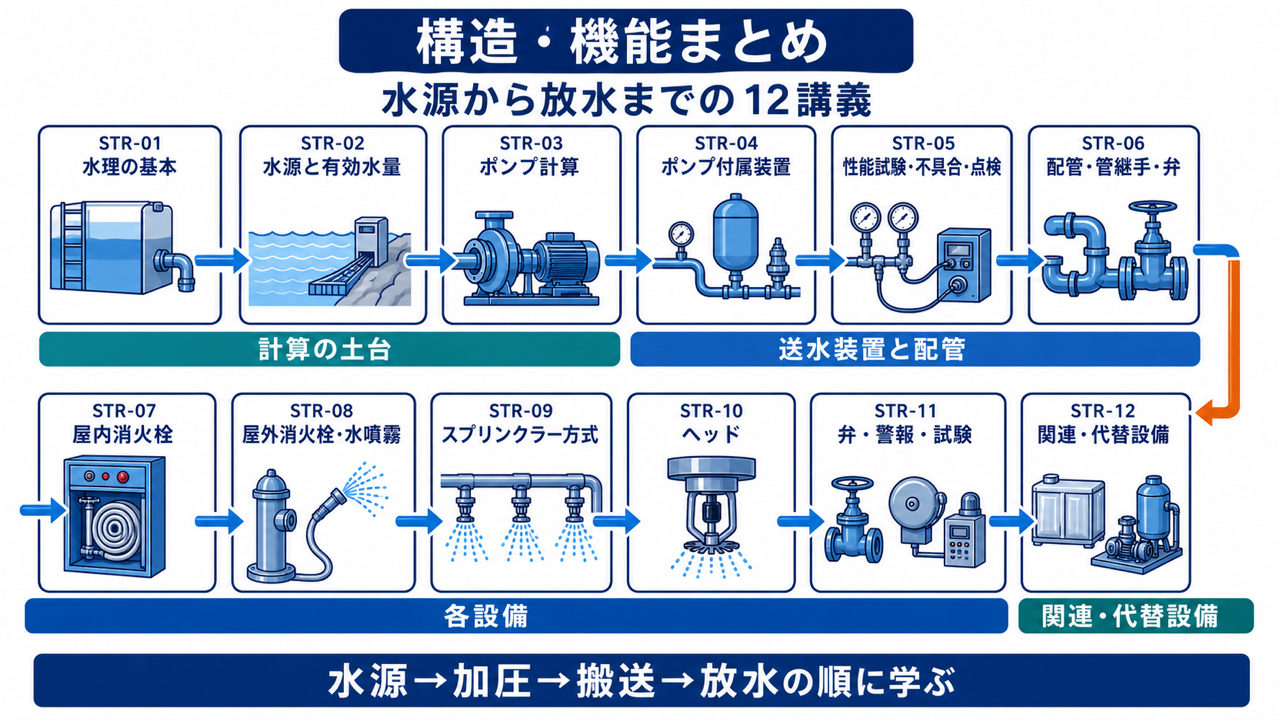

構造・機能①～③で計算の土台を作り、構造・機能④～⑥で送水装置と配管、構造・機能⑦～11で各設備、構造・機能12で代替・関連設備を仕上げます。
共通の機械基礎は再解説せず、構造・機能①にはベルヌーイ、トリチェリー、流量、摩擦損失を１類の設備計算へ適用する部分だけを残します。
水源→加圧→配管→区域弁→放水部の順に学ぶ。
この単元：水理・構造・工事整備｜全12講義
水理・構造・工事整備｜全12講義
🗺12講義の学習順
水理・構造・工事整備｜全12講義
🎯目的別の進み方
計算が苦手
構造・機能① → ② → ③の順に進み、構造・機能⑤で性能曲線、構造・機能⑦・10で設備別数値を確認します。
系統図が苦手
構造・機能④ → ⑥でポンプと配管を固め、構造・機能⑨ → 11でスプリンクラーの作動順へ進みます。
実物鑑別へ進みたい
構造・機能⑥・07・10・11を読んでから鑑別①～⑦へ進みます。
🔁12講義をつなぐ設備マップ
| 区間 | 主な機器・計算 | 対応講義 |
|---|---|---|
| 水源 | 水位、有効量、フート弁 | 構造・機能② |
| 加圧 | ポンプ、吐出量、揚程、動力 | 構造・機能③～⑤ |
| 搬送 | 鋼管、継手、弁、支持、摩擦損失 | 構造・機能①・06 |
| 消火栓 | 箱、ホース、ノズル、起動 | 構造・機能⑦・08 |
| スプリンクラー | 方式、ヘッド、区域弁、試験 | 構造・機能⑨～11 |
| 関連設備 | 水道連結、共同住宅、代替設備 | 構造・機能12 |
🔢計算の共通骨格
流量Q = 断面積A × 流速v
必要全揚程H = 摩擦損失 + 落差 + 放水圧力換算水頭
水動力Pw = 0.163QH（Q：m３/min、H：m）
設備別の同時個数、放水量、圧力水頭は、後続の個別講義で設備ごとに整理します。
仕上げチェック
- 圧力・流量・水頭の単位を説明できる
- 有効水量と水槽総容量を区別できる
- 吐出量・全揚程・動力を別々に求められる
- ポンプ付属配管の役割を説明できる
- 配管径・流速・摩擦損失の関係を説明できる
- １号・２号・屋外消火栓を区別できる
- 湿式・乾式・予作動式・開放型を作動順で説明できる
- ヘッド・流水検知装置・一斉開放弁をつなげられる
- 関連・代替設備の対象と起動方法を区別できる
➡次に進みましょう
水理・構造・工事整備は全12講義です。まずは「圧力・流量・ベルヌーイ・摩擦損失」から学習します。 下の講義カードから、そのまま次の学習へ進めます。
