スプリンクラーヘッドは、単なる「水の出口」ではありません。

閉鎖型ヘッドでは、平常時に放水口を閉じ、火災の熱を受けた感熱体が作動すると放水口を開きます。流出した水はデフレクターで細分され、所定の範囲へ散水されます。

この講義では、次の順で整理します。

step
１部品の名称と役割

step
２閉鎖型・開放型と各ヘッド種別

step
３標示温度と最高周囲温度

step
４作動から散水までの流れ

step
５放水圧力・放水量

step
６取付け方向と障害物

強欲な青木

デフレクターが熱で溶けて、水が出るのですか。

熱で作動するのはヒュージブルリンクやグラスバルブなどの感熱体です。デフレクターは、出てきた水流を細かくして分散させます。

消防設備士

現在地：水理・構造・工事整備10（10/12）｜この講義４問・単元全36問

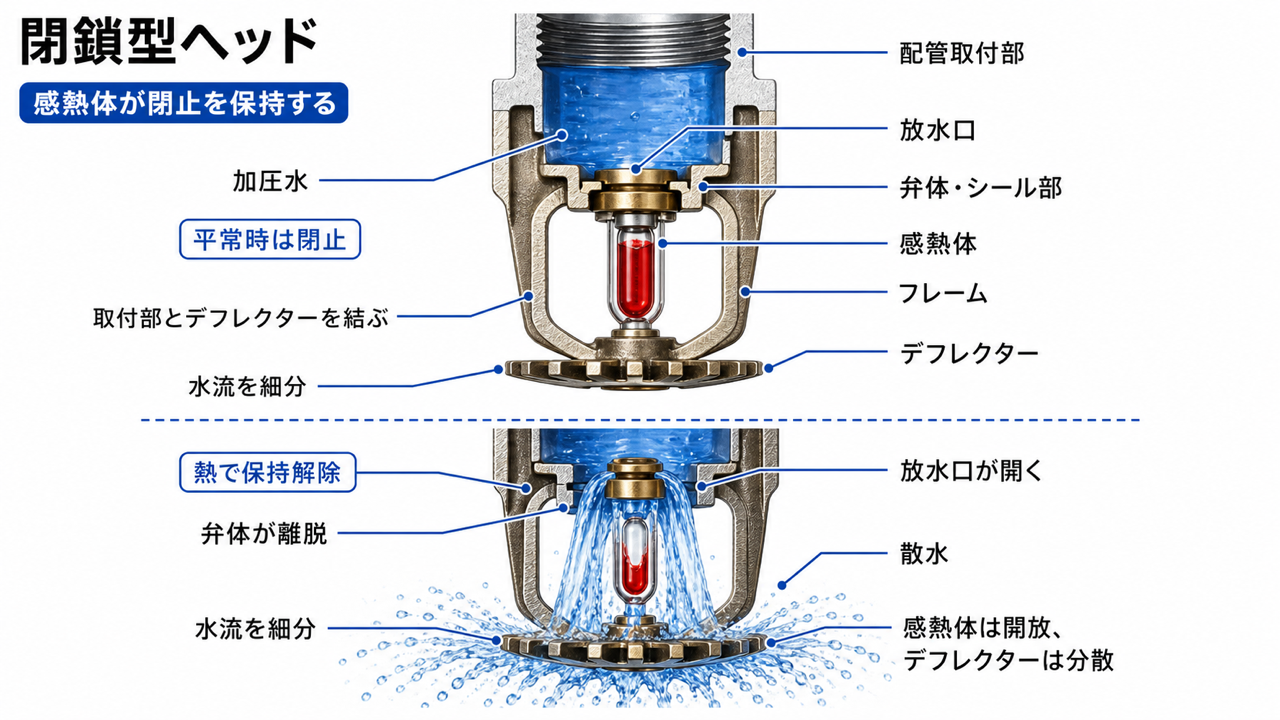

🔩 閉鎖型ヘッドの構造

閉鎖型スプリンクラーヘッドの主要部を、上流から見てみましょう。

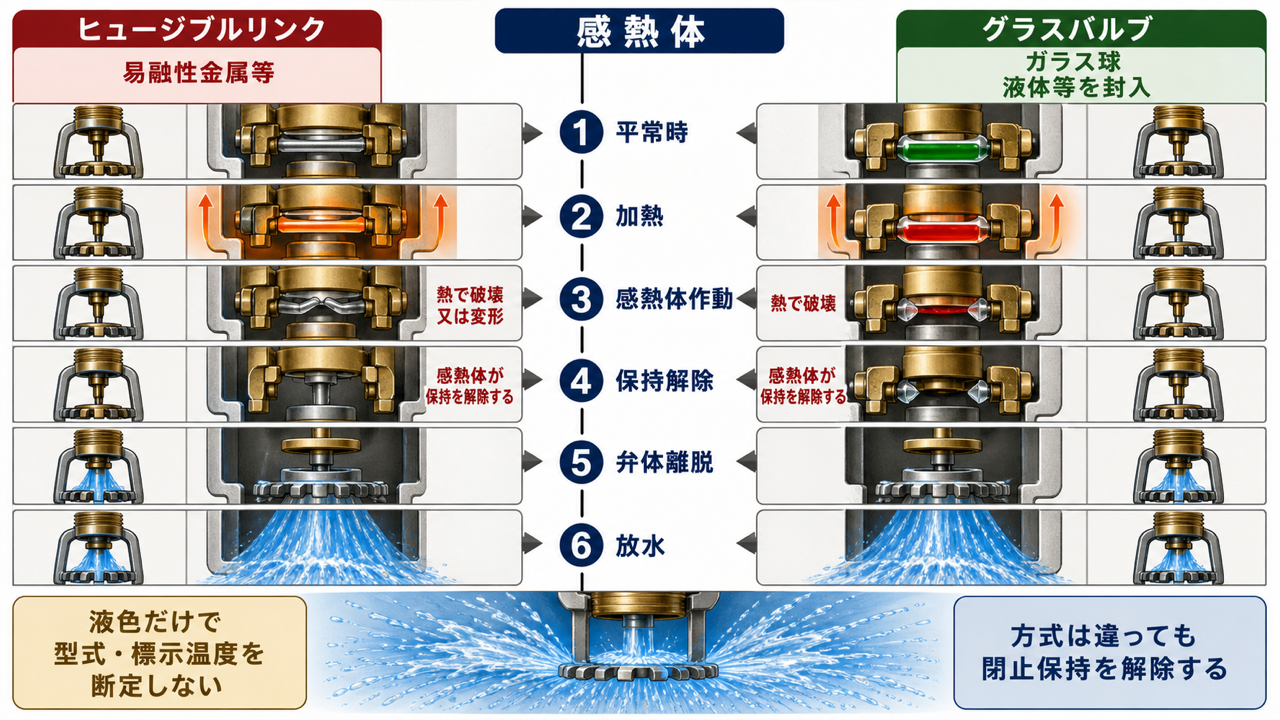

感熱体の代表は、ヒュージブルリンクとグラスバルブです。

ヒュージブルリンクは、易融性金属等で組み立てられ、火熱により破壊又は変形します。グラスバルブは、ガラス球内に液体等を封入した感熱体です。

どちらも「ヘッドが設定温度に達した瞬間に、部品全体が溶けてなくなる」という意味ではありません。保持機構が外れ、弁体が開放される構造です。

強欲な青木

グラスバルブの色が、そのまま法令上のフレーム色ですか。

同一視しません。技術規格は標示温度の表示と色別を定めています。実物は刻印・表示・型式を確認し、ガラス球の液色だけで断定しないでください。

消防設備士

閉鎖型スプリンクラーヘッドの技術規格省令第２条は、デフレクター、標示温度、フレーム、ヒュージブルリンク、グラスバルブを定義しています。

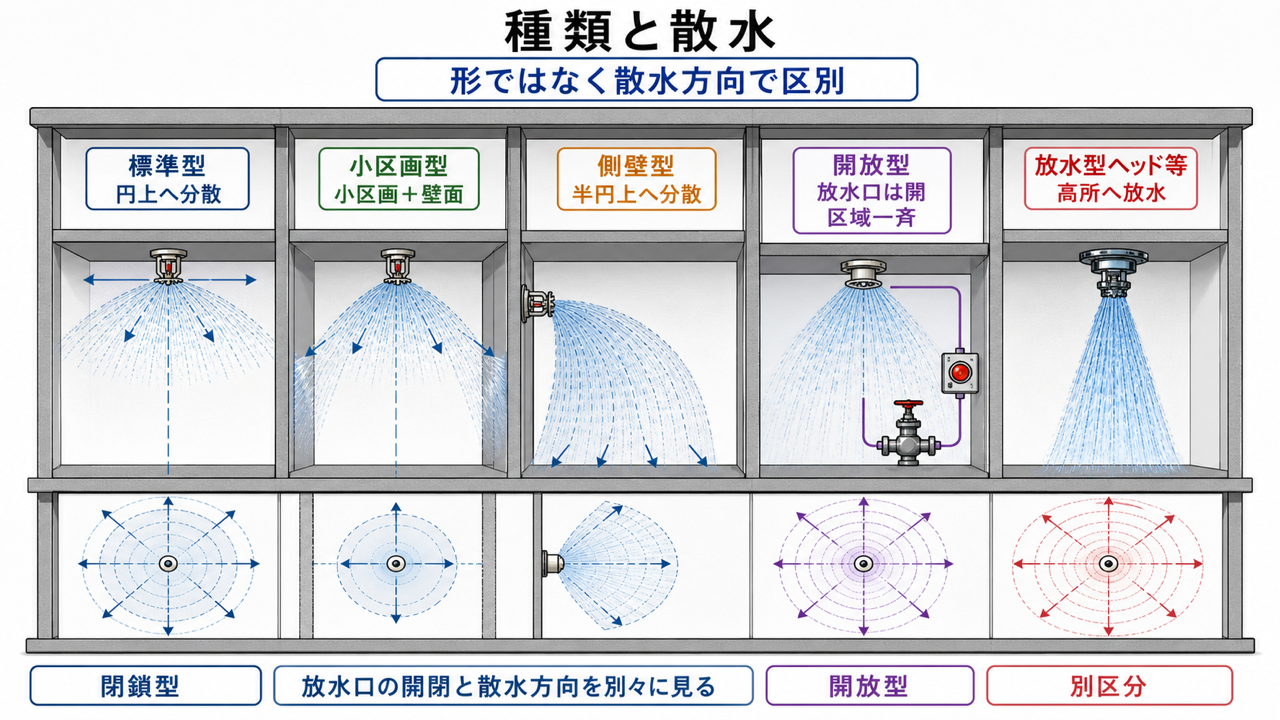

🧭ヘッドの種類と散水方向

ヘッドは、放水口の開閉と散水方向を分けて整理します。

閉鎖型と開放型

閉鎖型の散水形状

放水型ヘッド等は、高天井部分などで放水する別区分です。閉鎖型ヘッドの標示温度表を、そのまま放水型ヘッドへ当てはめません。

強欲な青木

側壁型は、天井中央から円形に散水する標準型の向きを横にしただけですか。

技術規格上、側壁型は半円上に分散する種別です。標準型を単に横向きにしたものとして扱いません。

消防設備士

閉鎖型スプリンクラーヘッドの技術規格省令第２条は、標準型、小区画型、水道連結型、側壁型及びカバー付ヘッドを散水範囲・構造で区分しています。

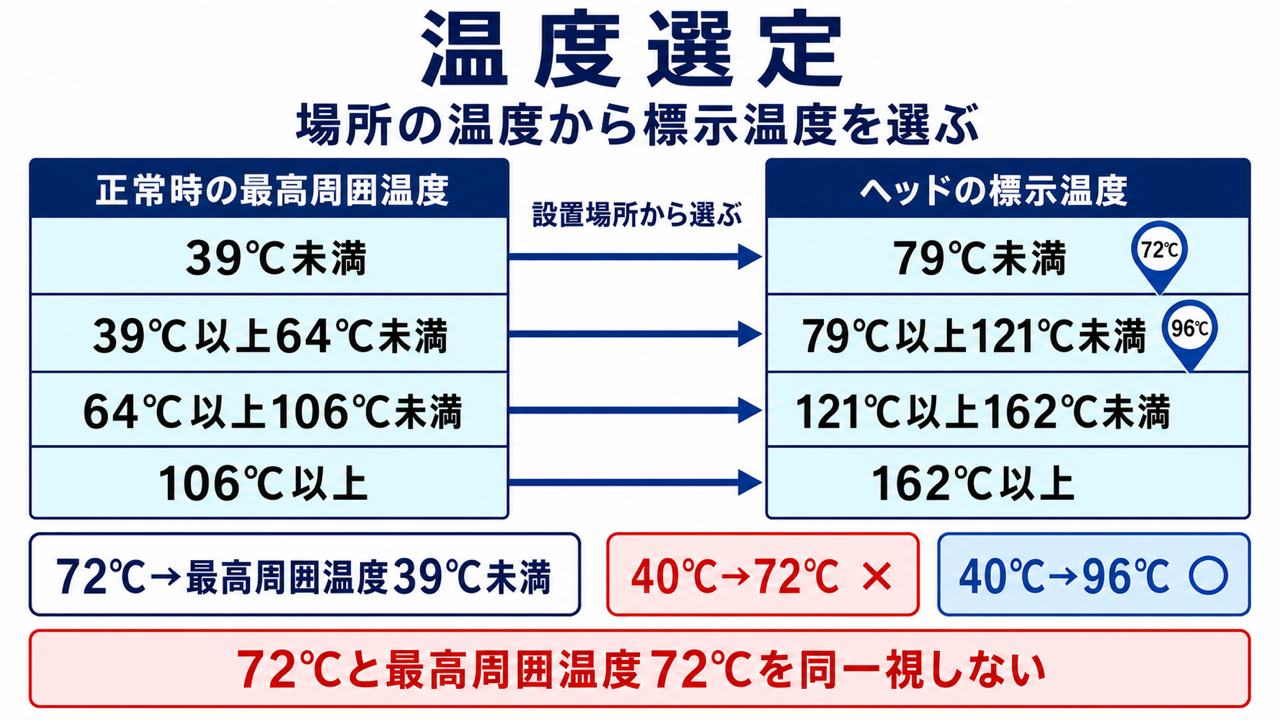

🌡最高周囲温度から標示温度を選ぶ

閉鎖型ヘッドは、設置場所の正常時における最高周囲温度に応じた標示温度のものを選びます。

読み方は「場所からヘッドへ」です。

例えば標示温度72℃は79℃未満の帯なので、正常時の最高周囲温度が39℃未満の場所に設置します。

標示温度96℃は79℃以上121℃未満の帯です。したがって、正常時の最高周囲温度が40℃、50℃、60℃の場所はいずれも39℃以上64℃未満の帯に入り、96℃を選べます。

一方、最高周囲温度40℃の場所へ72℃のヘッドを用いる組合せは誤りです。

強欲な青木

72℃のヘッドなら、最高周囲温度も72℃未満でよいですか。

違います。72℃は標示温度です。対応する最高周囲温度は39℃未満です。

消防設備士

消防法施行規則第14条第１項第７号は、取付場所の正常時の最高周囲温度と閉鎖型ヘッドの標示温度を４段階で対応させています。

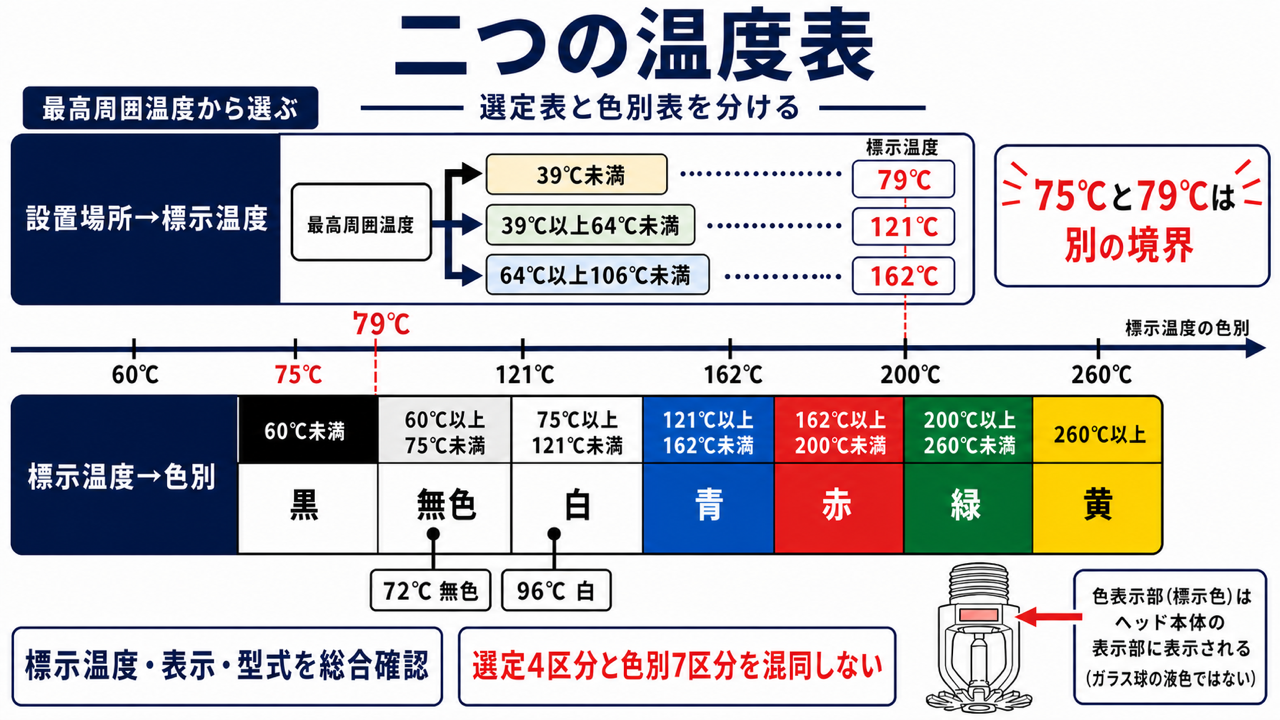

🎨 標示温度の表示と色別

技術規格省令は、ヘッドに標示温度などを表示することに加え、標示温度の区分に応じた色別を定めています。

72℃は「60℃以上75℃未満」なので無色、96℃は「75℃以上121℃未満」なので白です。

ただし、試験で問われる「最高周囲温度と標示温度の選定表」と「標示温度区分の色別表」は別の表です。境界値も異なるので混同しないでください。

また、実機を識別するときは、作動後も確認できる色別表示、標示温度、取付け方向、感度種別等を総合して確認します。

強欲な青木

標示温度79℃未満のヘッドは、全部無色ですか。

いいえ。色別は60℃と75℃にも境界があります。標示温度72℃は無色ですが、75℃以上79℃未満なら白です。

消防設備士

閉鎖型スプリンクラーヘッドの技術規格省令第18条は、製造者名等、標示温度、取付け方向、感度種別等の表示及び標示温度区分ごとの色別を定めています。

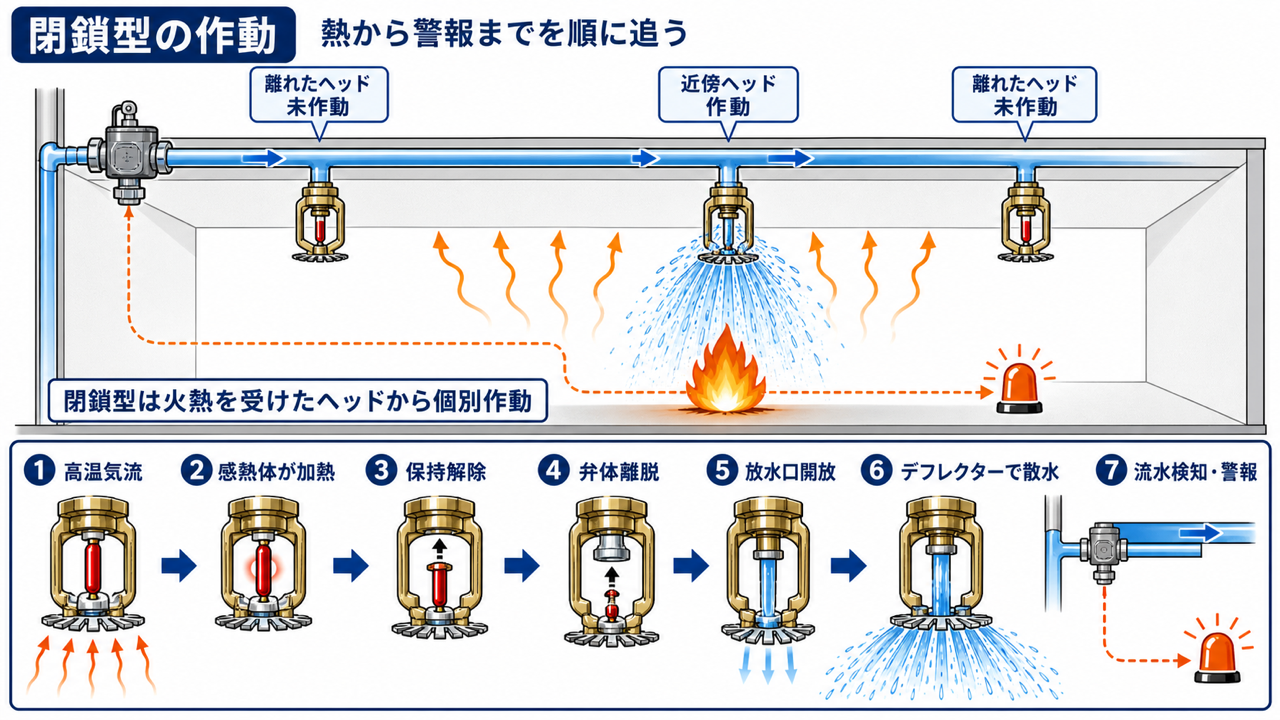

🔥熱を受けてから散水するまで

湿式の閉鎖型ヘッドを例に、作動順を追います。

閉鎖型ヘッドは、火源の近くで熱を受けたものから作動します。室内の全ヘッドが一斉に開くわけではありません。

開放型ヘッドは感熱体で放水口を閉じていません。一斉開放弁が開くとその放射区域内の開放型ヘッドから一斉に放水します。

強欲な青木

一個の閉鎖型ヘッドが開けば、同じ部屋のヘッドも電気信号で全部開きますか。

通常の閉鎖型ヘッドは個別に熱で作動します。区域内一斉放水は、開放型ヘッドと一斉開放弁の組合せです。

消防設備士

技術規格省令は閉鎖型ヘッドの感熱体、作動温度、散水分布等を規定し、消防法施行規則第14条は開放型設備の一斉開放弁及び起動装置を定めています。

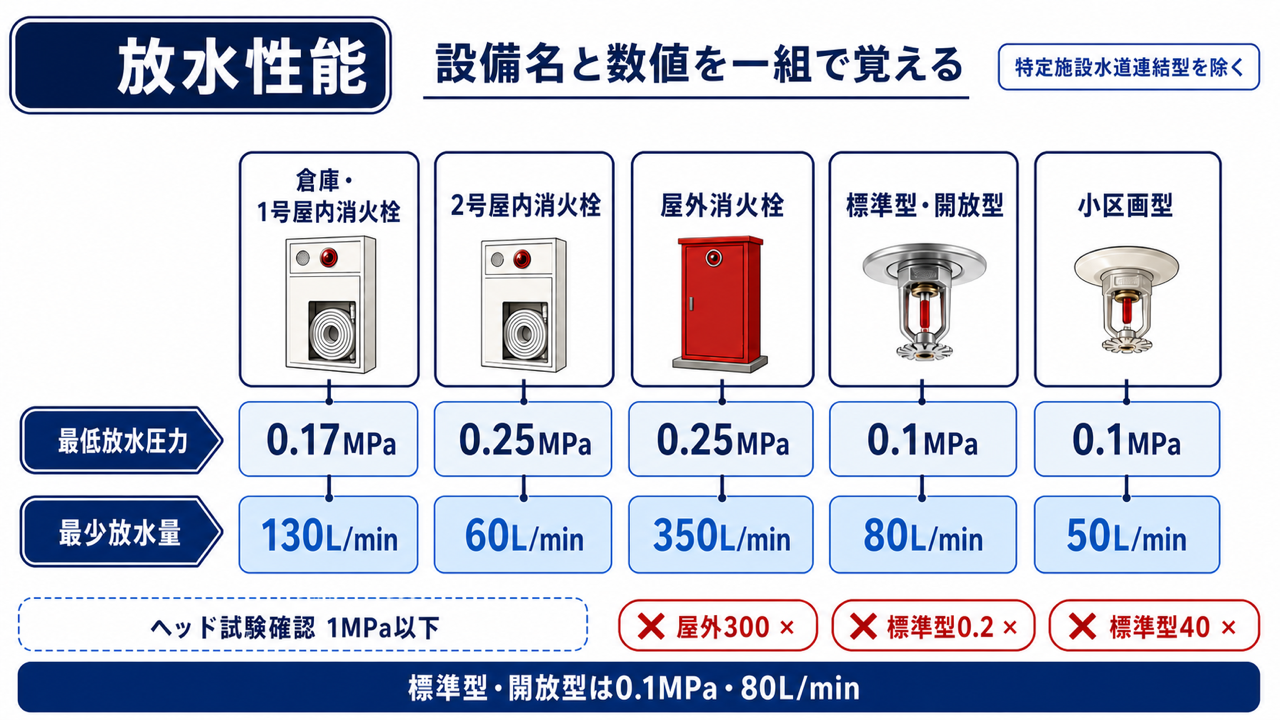

💦 放水圧力と放水量

特定施設水道連結型スプリンクラー設備を除く一般的な基準では、代表的なヘッド先端の性能を次のように整理します。

「最低値」だけでなく、設備の設計・試験では過大圧にも注意します。消防庁の試験基準では、標準型・側壁型・小区画型ヘッドの放水圧力を0.1MPa以上１MPa以下として確認します。

過去問では、別設備の数値を混ぜて誤答を作ります。

強欲な青木

屋外消火栓は0.25MPaなので、放水量も250L毎分ですか。

単位と数値は連動しません。屋外消火栓は0.25MPa以上、350L毎分以上です。

消防設備士

強欲な青木

標準型ヘッドは80L毎分だから、最低圧力は0.2MPaですか。

最低放水圧力は0.1MPaです。標準型は0.1MPa・80L毎分を一組にします。

消防設備士

消防法施行規則第13条の６は、標準型・側壁型・小区画型・開放型のヘッド先端における放水圧力及び放水量を定めています。特定施設水道連結型には別の緩和値があるため、この講義の代表問条件から分離します。

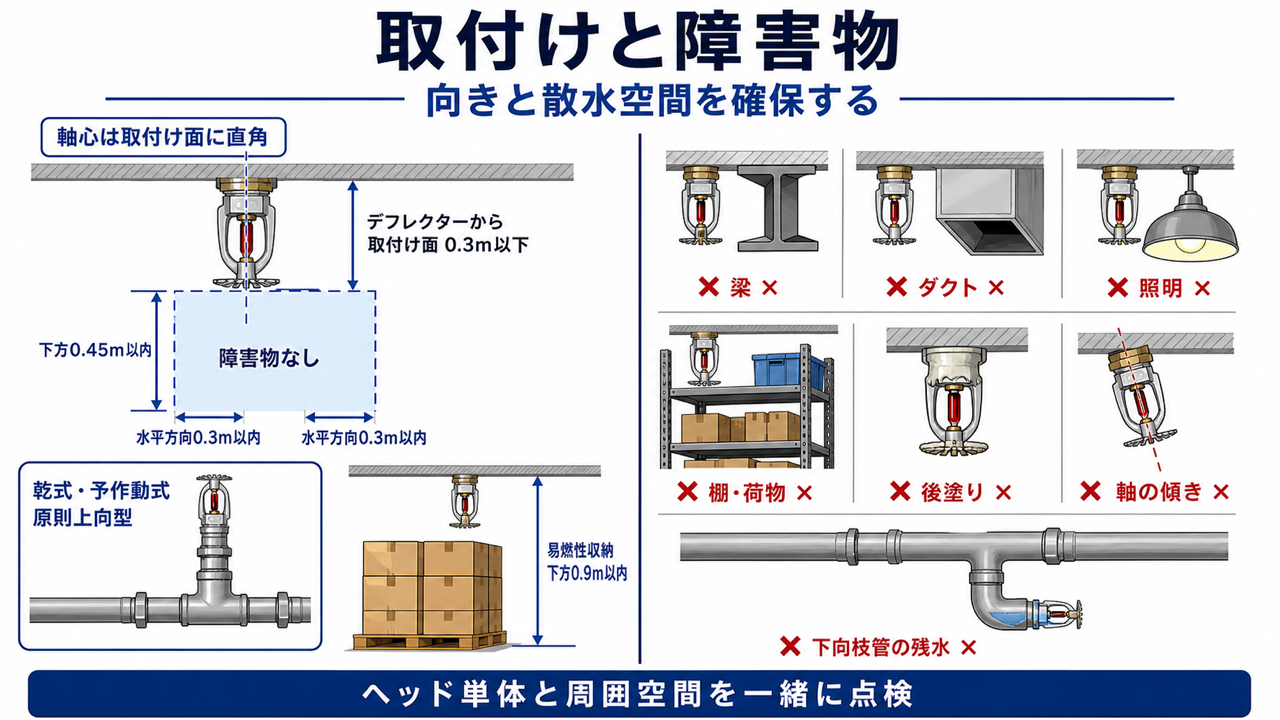

📐取付け方向と散水障害

標準型ヘッドの基本配置では、次を確認します。

側壁型、小区画型、はり等がある場合には個別の配置基準があります。水平距離・有効散水半径の詳細は法令④で扱い、この講義では「正しい向きと障害物のない空間」を構造面から押さえます。

点検では、腐食、変形、漏れ、塗装、荷物との離隔、ヘッド周囲の障害物、取付け方向を確認します。ヘッドへの後塗りは、感熱・散水機能に影響するおそれがあります。

強欲な青木

ヘッドが古く見えるので、天井と同じ塗料で塗ってもよいですか。

塗装は感熱体や放水口、デフレクターへ影響するおそれがあります。点検で塗装・腐食・変形を確認し、異常品は適切に交換します。

消防設備士

消防法施行規則第13条の２は、標準型ヘッドの取付け方向、デフレクターと取付け面の距離、ヘッド周囲の障害物範囲及び乾式・予作動式の上向型を定めています。

消防庁のスプリンクラー設備点検要領は、ヘッドの外形、漏れ、塗装、障害物、取付け方向及び周囲状況を点検対象としています。

⚠よく出る注意ポイント

✍過去問で確認しよう

この単元の収録過去問は、全部で４問です。

まとめ

ヘッドは「感熱」「開放」「散水」「配置」「性能」の五つをつないで理解しましょう。

➡次に進みましょう

強欲な青木

次はどこへ進めばいいですか？

水理・構造・工事整備の10/12講義が終了です。次は「流水検知装置・一斉開放弁・末端試験弁」を学習します。
