屋内消火栓は、種類ごとに「届く範囲」「必要な放水性能」「立上り管径」「操作方法」が違います。

数字を一つずつ暗記するより、まず設備の性格をつかみましょう。

step
１１号・易操作性１号・２号・広範囲型２号の違い

step
２放水圧力と放水量の組合せ

step
３水平距離、ホース、ノズルの関係

step
４立上り管径50・40・32mm

step
５消火栓箱、開閉弁、表示灯、配管の基準

step
６スプリンクラー設備の補助散水栓との違い

強欲な青木

１号と２号なら、２号の方が数字も能力も大きいと思ってしまいます。

名称の数字と放水量の大小は一致しません。１号は130L/min、２号は60L/minです。

消防設備士

現在地：水理・構造・工事整備７（７/12）｜この講義５問・単元全36問

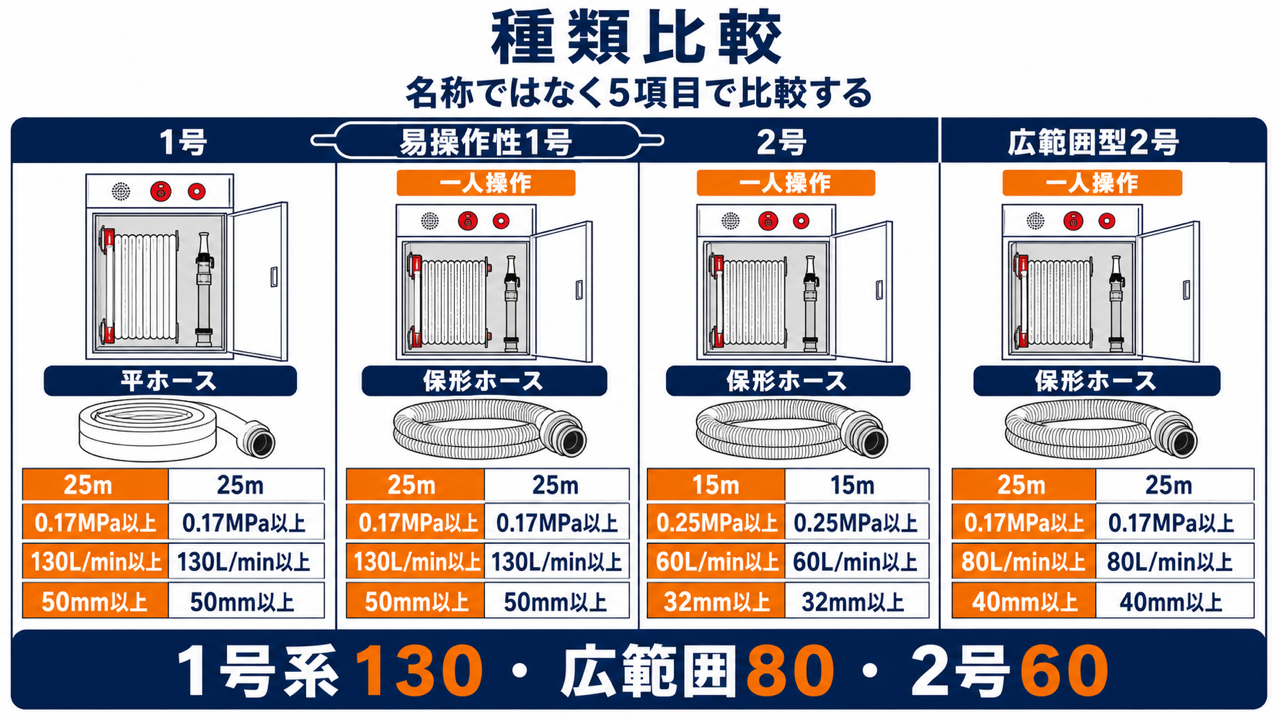

🚒 ４種類の屋内消火栓

試験で比較する主な屋内消火栓は、次の４種類です。

易操作性１号は、放水性能と水平距離は１号の値を保ちながら、一人で扱える構造にしたものです。

広範囲型２号は、２号と同じ60L/minではありません。25m範囲を警戒するため、80L/min以上が必要です。

強欲な青木

易操作性１号は、性能を２号まで下げた１号ですか。

いいえ。易操作性１号は0.17MPa・130L/minで、放水性能は１号と同じです。

消防設備士

消防法施行令第11条及び消防庁の比較資料は、１号、２号、広範囲型２号の水平距離、水源水量、放水圧力・放水量を区分しています。平成25年消防庁告示第２号は、一人で操作できる屋内消火栓の構造を定めています。

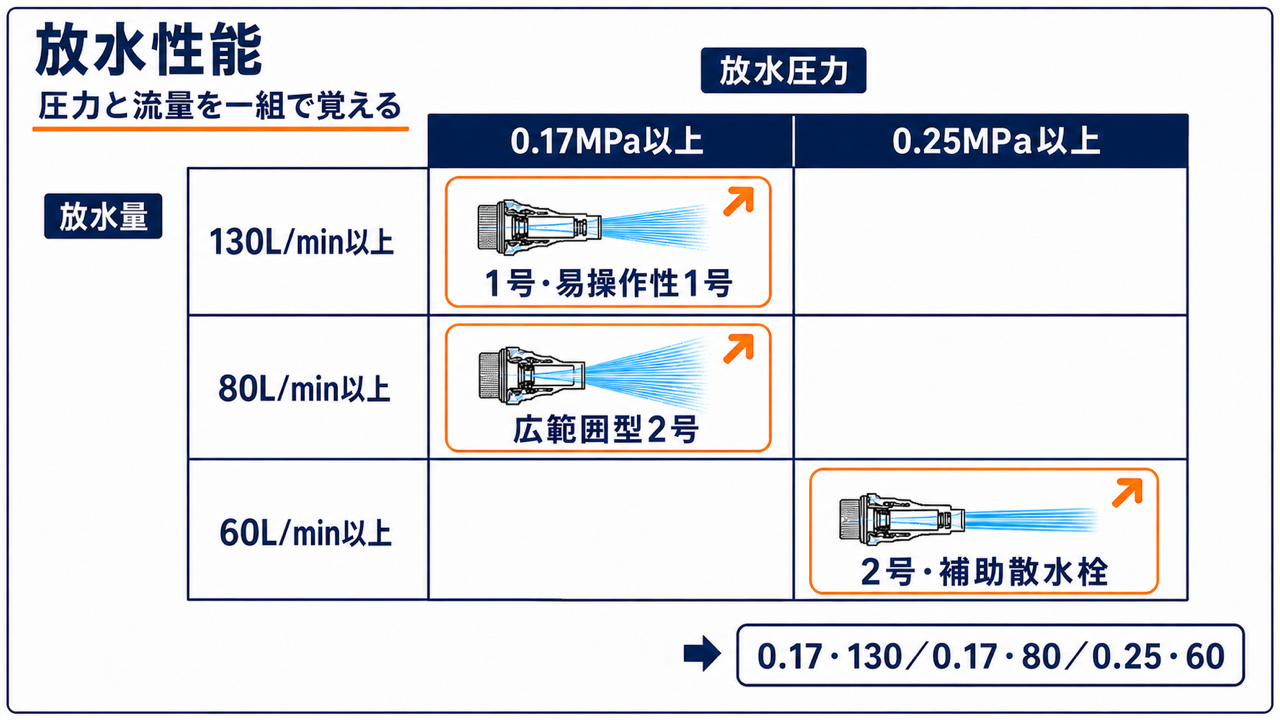

💧 放水圧力と放水量

ノズル先端の放水性能は、圧力と流量を必ず一組で覚えます。

数字の並びは、130→80→60です。

点検時には過大な放水圧力にも注意します。消防庁の現行点検要領では、屋内消火栓は0.7MPa以下、補助散水栓は１MPa以下の範囲で確認します。

強欲な青木

２号は圧力が0.25MPaなので、流量も１号より多いのですね。

逆です。２号は0.25MPa・60L/min、１号は0.17MPa・130L/minです。

消防設備士

消防庁の屋内消火栓設備点検要領は、１号・易操作性１号、２号、広範囲型２号の放水圧力と放水量を別々に定めています。スプリンクラー設備点検要領は、補助散水栓を0.25MPa以上・60L/min以上としています。

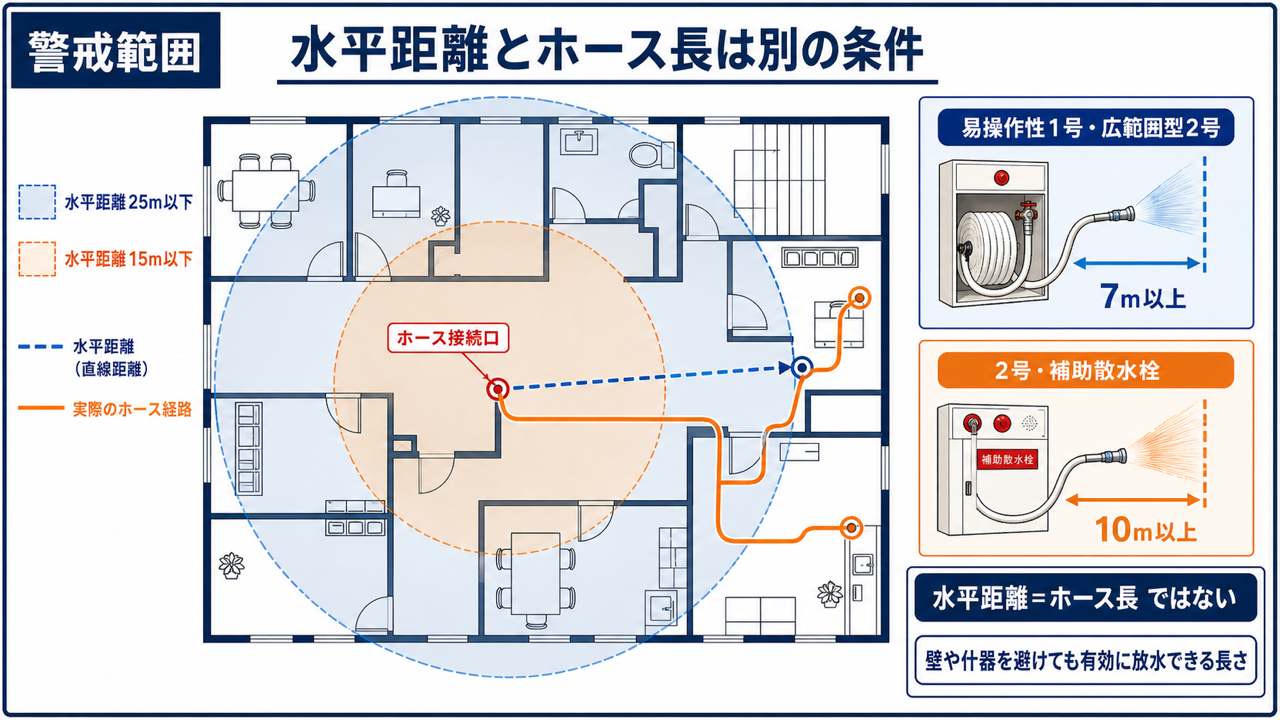

📐水平距離とホース到達

水平距離は、階の各部分から一つのホース接続口までの平面上の距離です。

これはホースの長さそのものではありません。

ホースは、その水平距離の範囲に有効に放水できる長さが必要です。さらに消防庁の現行FAQでは、ノズルを容易に搬送できる範囲として、易操作性１号と広範囲型２号はホース接続口から７m以上、２号と補助散水栓は10m以上を示しています。

強欲な青木

水平距離25mなら、ホースも必ず25mちょうどですか。

いいえ。壁や什器を避けて有効に放水できる長さが必要です。水平距離とホース経路を分けて考えます。

消防設備士

消防法施行令第11条は、種類ごとの水平距離を定めています。消防庁FAQは、易操作性１号・広範囲型２号の７m以上、２号・補助散水栓の10m以上というノズル搬送範囲を説明しています。

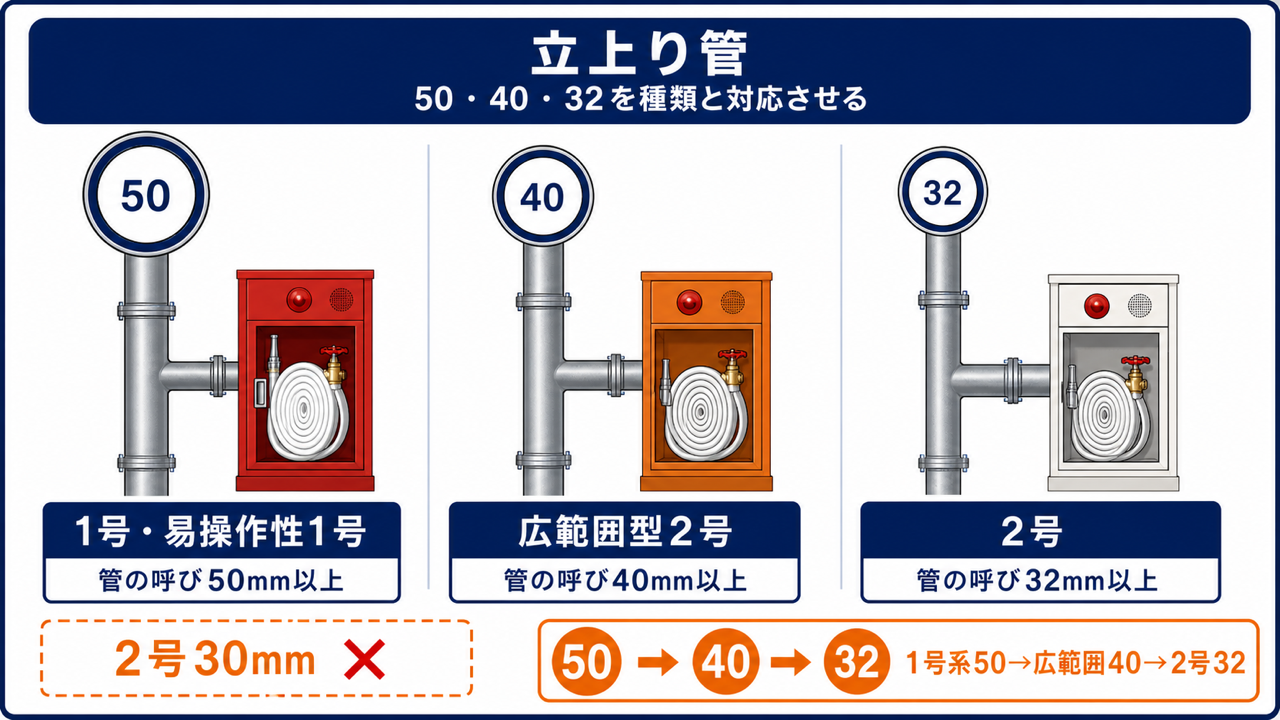

🧯立上り管径は50・40・32

主配管のうち立上り管は、消火栓の種類に応じた呼び径以上とします。

覚える順は、放水量が大きい順と同じです。

1号系 50 → 広範囲型2号 40 → 2号 32

２号を30mmとする選択肢は誤りです。呼び径は32mm以上です。

強欲な青木

２号はきりのよい30mmで覚えても大差なさそうです。

試験では２mmの違いが正誤を分けます。２号は管の呼び32mm以上です。

消防設備士

消防法施行規則第12条は、１号、２号、広範囲型２号の主配管のうち立上り管について、それぞれ必要な管の呼びを定めています。

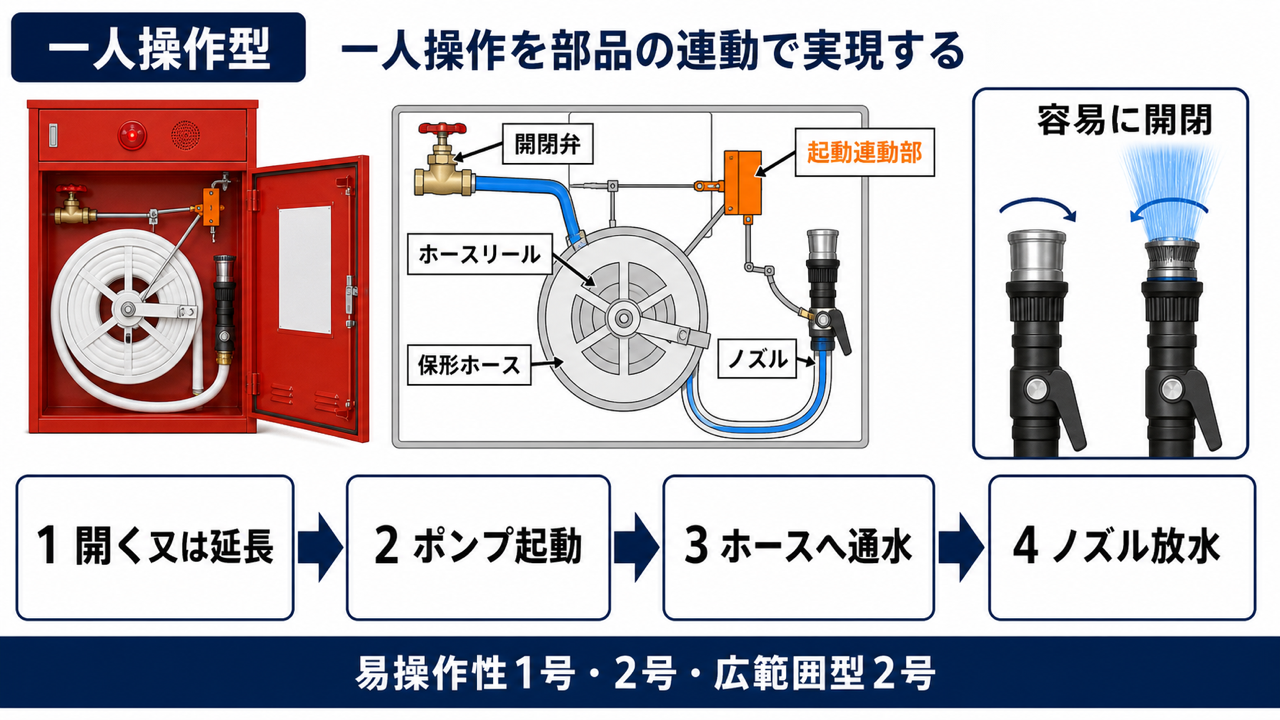

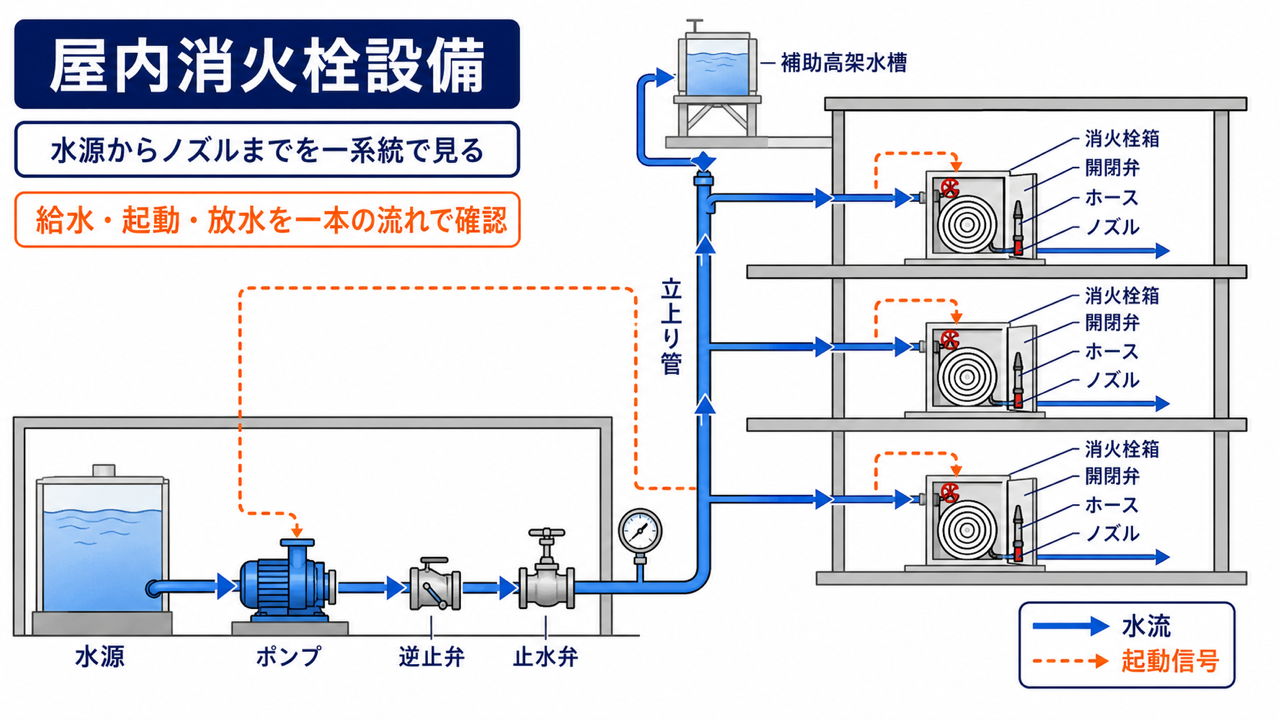

🧰消火栓箱・ホース・ノズル

易操作性１号、２号、広範囲型２号は、一人で操作できる構造として、消防庁長官が定める基準に適合させます。

構造を流れに沿って見ると次の部品がつながります。

保形ホースは、巻かれた状態でも断面形状を保ちやすく、必要な長さを引き出して使用できます。

強欲な青木

ノズルは水を出し始めたら、ポンプを止めるまで閉じられないのですか。

易操作性１号、２号、広範囲型２号のノズルには、容易に開閉できる装置が必要です。

消防設備士

平成25年消防庁告示第２号は、一人で操作できる屋内消火栓のノズル、ホース、弁、起動等の構造基準を定めています。

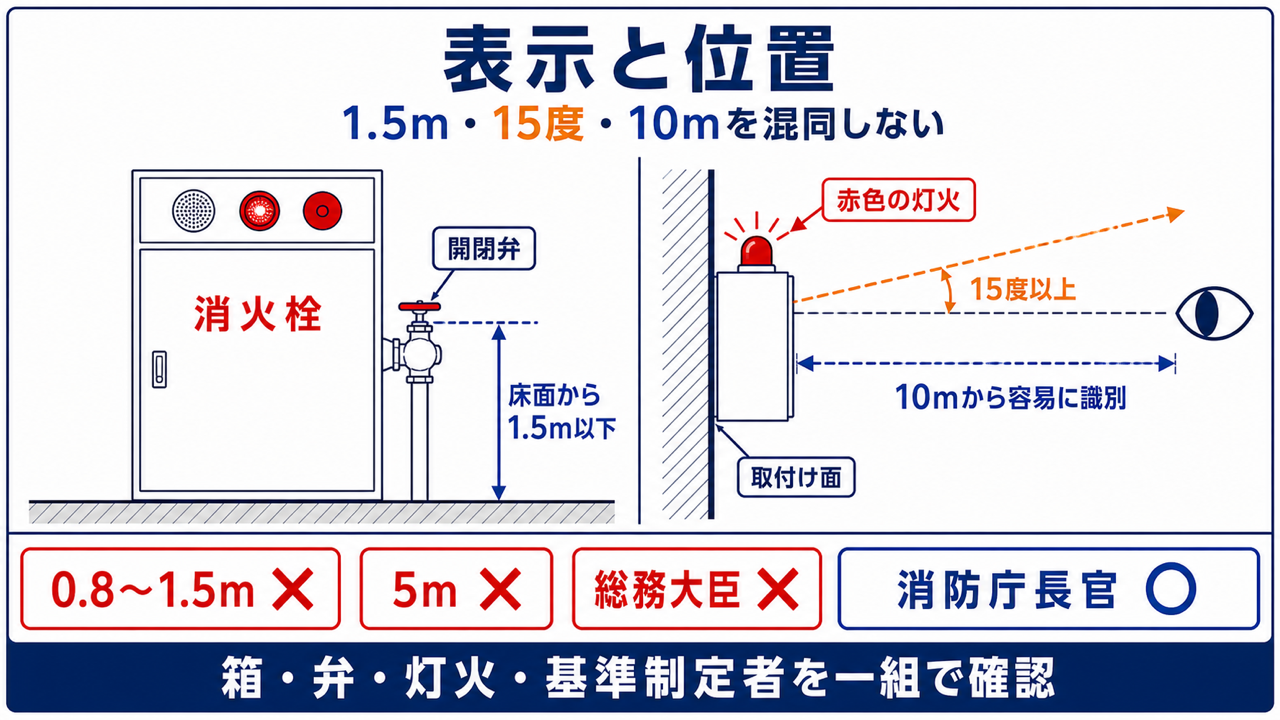

🔴表示・開閉弁・表示灯

消火栓箱の周辺は、数値と言葉の入替えが頻出です。

消火栓箱の表示

屋内消火栓箱は、表面に「消火栓」と表示します。「ホース格納箱」ではありません。

開閉弁の高さ

床面に設ける消火栓開閉弁は、床面からの高さ1.5m以下です。

0.8m以上という下限を加えた選択肢は誤りです。天井に設ける方式には別の構造条件があるため、床面に設ける場合の高さと混同しません。

赤色の灯火

取付け面と15度以上の角度となる方向に沿って、10m離れた位置から容易に識別できる赤色の灯火を設けます。

５mではありません。

また、屋内消火栓及び放水に必要な器具の技術基準を定めるのは、総務大臣ではなく消防庁長官です。

強欲な青木

表示灯は５m先から見えれば十分だと思いました。

基準は10mです。15度と10mを一組で覚えましょう。

消防設備士

消防法施行規則第12条及び消防庁の屋内消火栓設備点検要領は、消火栓箱の表示、開閉弁、赤色の灯火の視認条件を示しています。

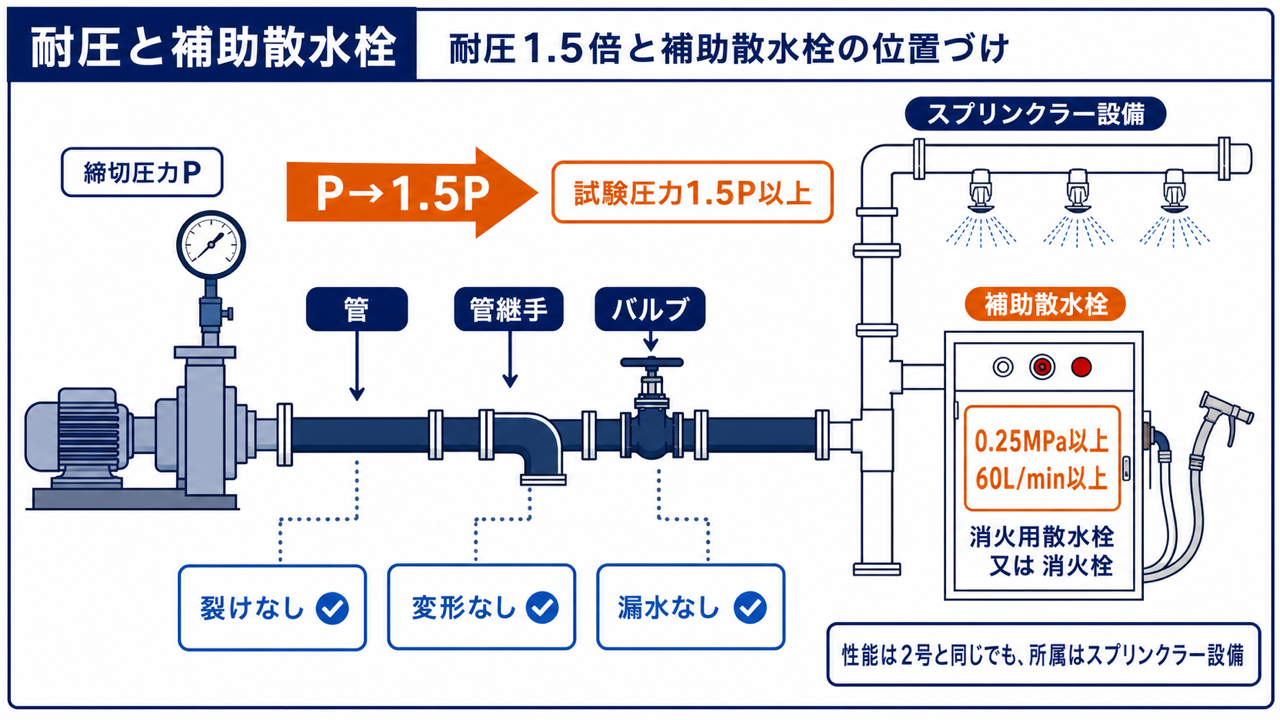

🔧配管の耐圧と補助散水栓

配管、管継手、バルブ類は、加圧送水装置の締切圧力の1.5倍以上の水圧に耐える必要があります。

試験では、所定の水圧を加えたときに、裂け、変形、漏水などがないことを確認します。

締切圧力×1.5は、屋内消火栓だけの暗記値としてではなく、水系設備の配管耐圧を確認する基本として理解します。

補助散水栓

補助散水栓は、スプリンクラー設備に設ける初期消火用の設備です。

放水性能は２号消火栓と同じ、0.25MPa以上・60L/min以上です。ただし、所属する設備はスプリンクラー設備であり、２号消火栓そのものではありません。

消火栓箱の表面には「消火用散水栓」又は「消火栓」と表示します。

強欲な青木

補助散水栓は0.25MPa・60L/minなので、名称も２号消火栓でよいですか。

性能値は同じですが、補助散水栓はスプリンクラー設備の構成要素です。設備の所属を分けてください。

消防設備士

強欲な青木

配管耐圧は、常用圧力の1.5倍を掛けるのですか。

基準に使うのは加圧送水装置の締切圧力です。締切圧力の1.5倍以上で確認します。

消防設備士

消防法施行規則第12条及び消防庁試験基準は、配管へ締切圧力の1.5倍以上の水圧を加える耐圧条件と裂け・変形・漏水等がないことを示しています。

消防法施行規則第14条及び消防庁のスプリンクラー設備点検要領は、補助散水栓の放水圧力0.25MPa以上、放水量60L/min以上、表示・構造の点検条件を示しています。

⚠よく出る注意ポイント

✍過去問で確認しよう

この単元の収録過去問は、全部で５問です。

まとめ

数字は単独で覚えず、設備名と組にして答えられるようにしましょう。

➡次に進みましょう

強欲な青木

次はどこへ進めばいいですか？

水理・構造・工事整備の７/12講義が終了です。次は「屋外消火栓・水噴霧消火設備」を学習します。
