水源は「水槽に何m３入るか」ではなく、火災時に確実に使える水量を確保する設備です。水源方式、有効水位、吸水条件、他設備との兼用を分けて読みます。

step
１３つの加圧方式と水源

step
２📏地下水槽の有効水位

step
３有効水量の式

step
４🔗兼用水槽

step
５吸水配管の確認

step
６⚠よくある誤り

現在地：水理・構造・工事整備２（２/12）｜この講義０問・単元全36問

最新ver.の過去問情報は、青木マーケ(株)ショップの消防設備士「過去問テスト」で毎年更新しています。

>> 消防設備士「過去問テスト」

併せて、ご参照ください。

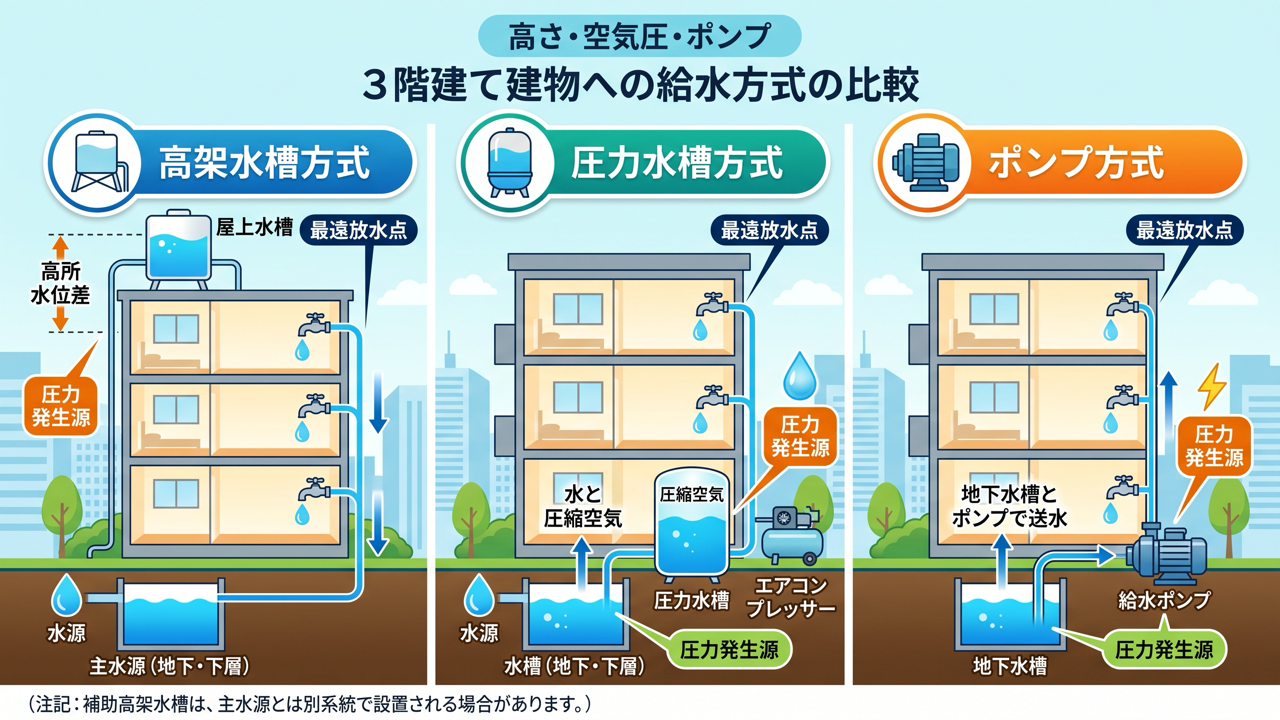

🏗️ ３つの加圧方式と水源

補助高架水槽は主水源の代わりではなく、配管内を充水状態に保つための補助装置です。

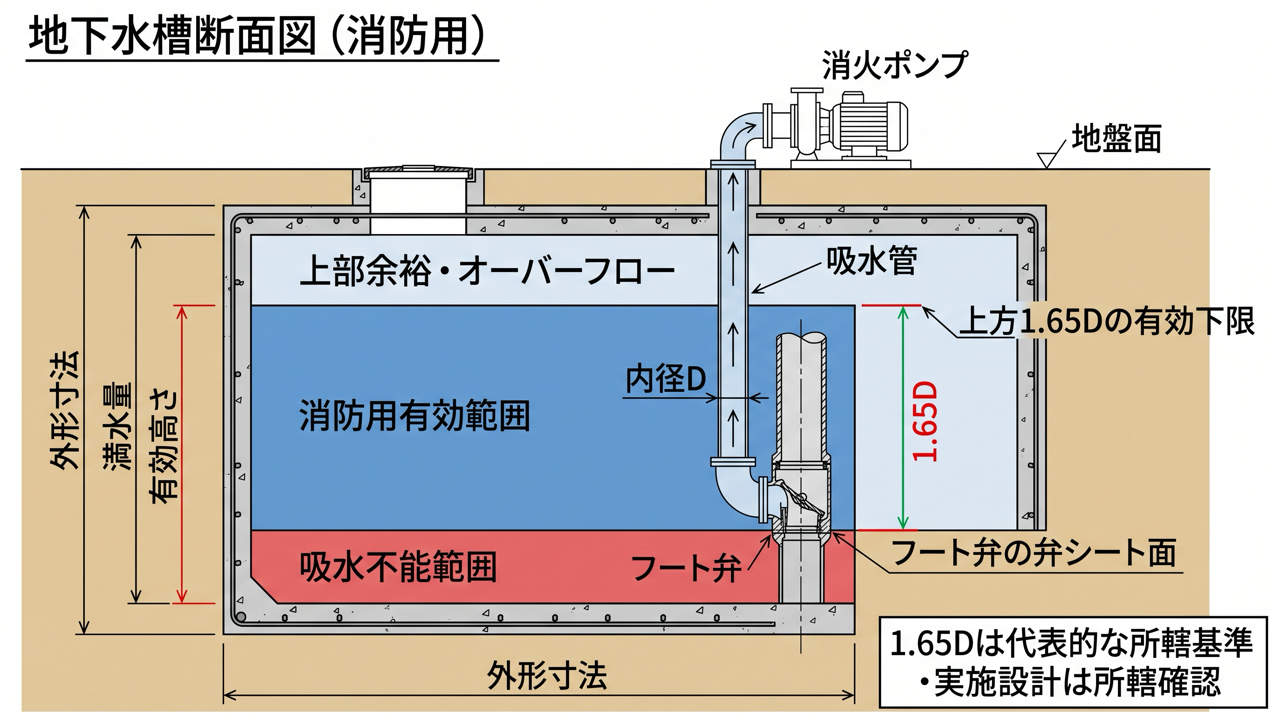

📏地下水槽の有効水位

地下水槽では、フート弁周辺に渦や空気吸込みが生じないよう、吸水できる下限を水槽底より上に取ります。代表的な消防本部基準では、フート弁の弁シート面から上方1.65Dを有効水量の下限とします。Dは吸水管内径です。

1.65Dは全国一律の政省令条文値としては扱いません。実施設計では所轄消防本部の技術基準を確認します。

🟦 有効水量の式

直方体の水槽なら次の順で求めます。

有効高さ = 有効上限水位 - 有効下限水位

有効水量 = 底面積 × 有効高さ

水槽底から満水面までの高さをそのまま使いません。吸水できない部分、他用途だけが使う部分、オーバーフロー上部を除きます。

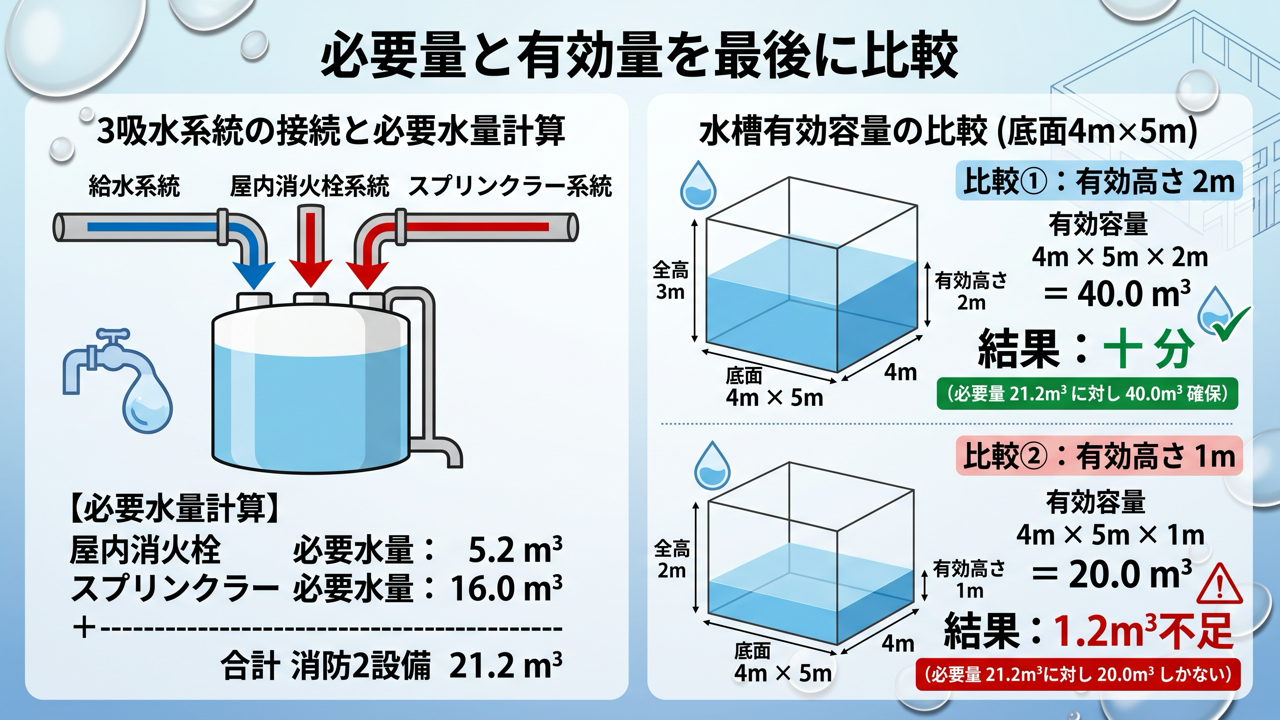

🔗兼用水槽

給水設備、屋内消火栓、スプリンクラーが同じ水槽を使う場合、それぞれの吸水可能下限と必要水量を分けます。

補完例題の必要水量は次の合計です。

5.2m3 + 16m3 = 21.2m3

底面積が同じでも、有効水位が１m変わるだけで判定は逆転します。

🚰 吸水配管の確認

⚠よくある誤り
