ポンプは、回転しただけでは合格ではありません。

必要な吐出量と全揚程が出ること運転中に異常がないこと設備の各部が火災時に確実に働くことまで確認して、初めて正常と判定できます。

step
１性能試験装置を使って、ポンプの吐出量と全揚程を測る

step
２症状から、送水不能や吐出量低下の原因を絞る

step
３点検要領に従い、機器・表示・作動状態を判定する

強欲な青木

ポンプが回って水が出れば、性能試験は終わりではないのですか。

必要な流量と全揚程が同時に出るかを測ります。「回転する」と「必要性能を満たす」は別です。

消防設備士

現在地：水理・構造・工事整備５（５/12）｜この講義５問・単元全36問

🧪ポンプ性能試験装置

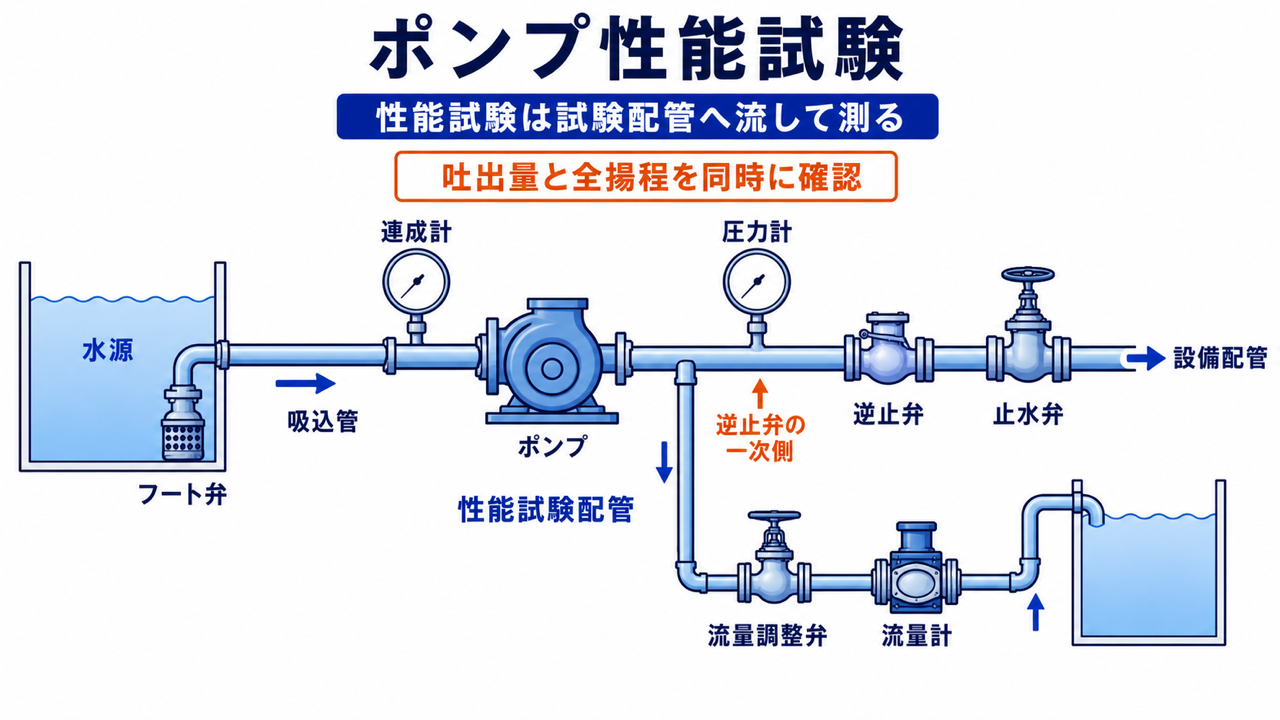

ポンプを用いる加圧送水装置には、定格負荷運転時のポンプ性能を試験する機構を設けます。

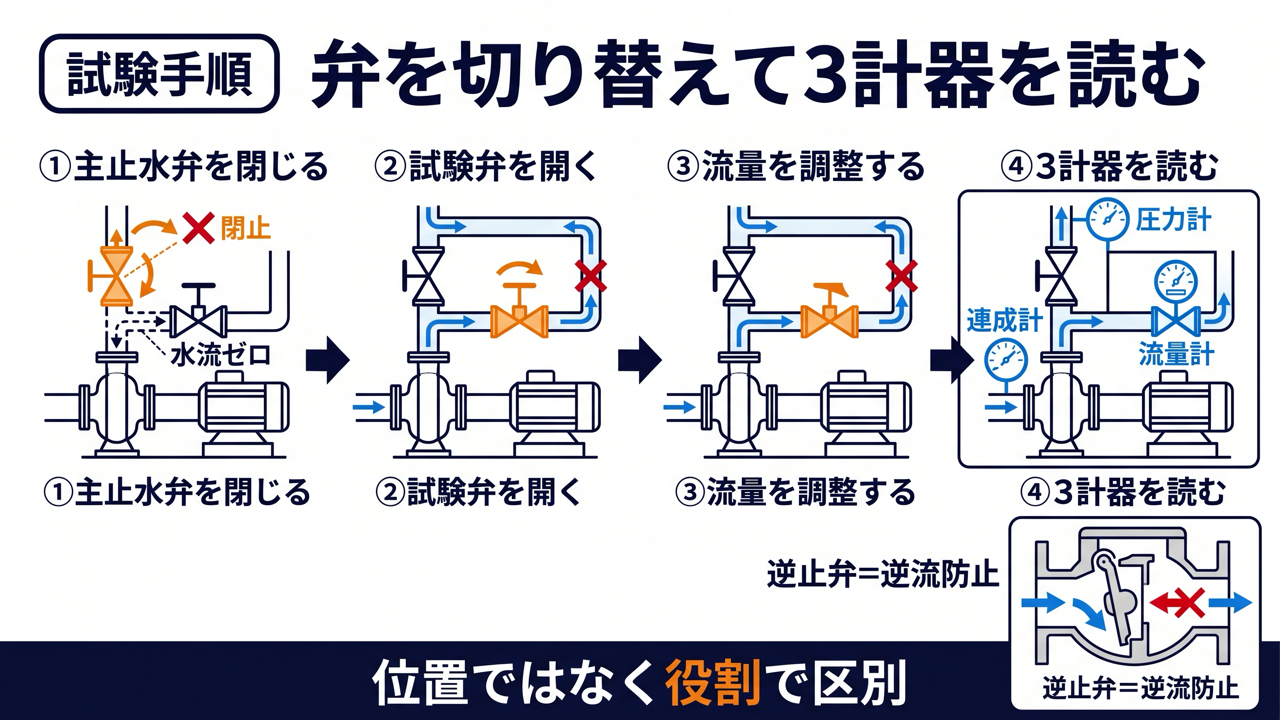

一般的な試験の流れは次のとおりです。

性能試験で使うもの

逆止弁は送水の逆流を防ぐ重要な機器ですが、この過去問が問う「ポンプ性能を試験する装置」の測定・調整機器には該当しません。

強欲な青木

逆止弁も性能試験配管の近くにあるので、試験装置の一部だと思いました。

位置ではなく機能で判定します。逆止弁は逆流防止、試験で読むのは流量計・圧力計・連成計です。

消防設備士

平成９年消防庁告示第８号第６第４号は、定格負荷運転時の性能試験機構を定めています。消防庁の屋内消火栓設備点検要領は、流量計・圧力計・連成計により性能を確認する点検方法を示しています。

📈 ポンプの性能曲線

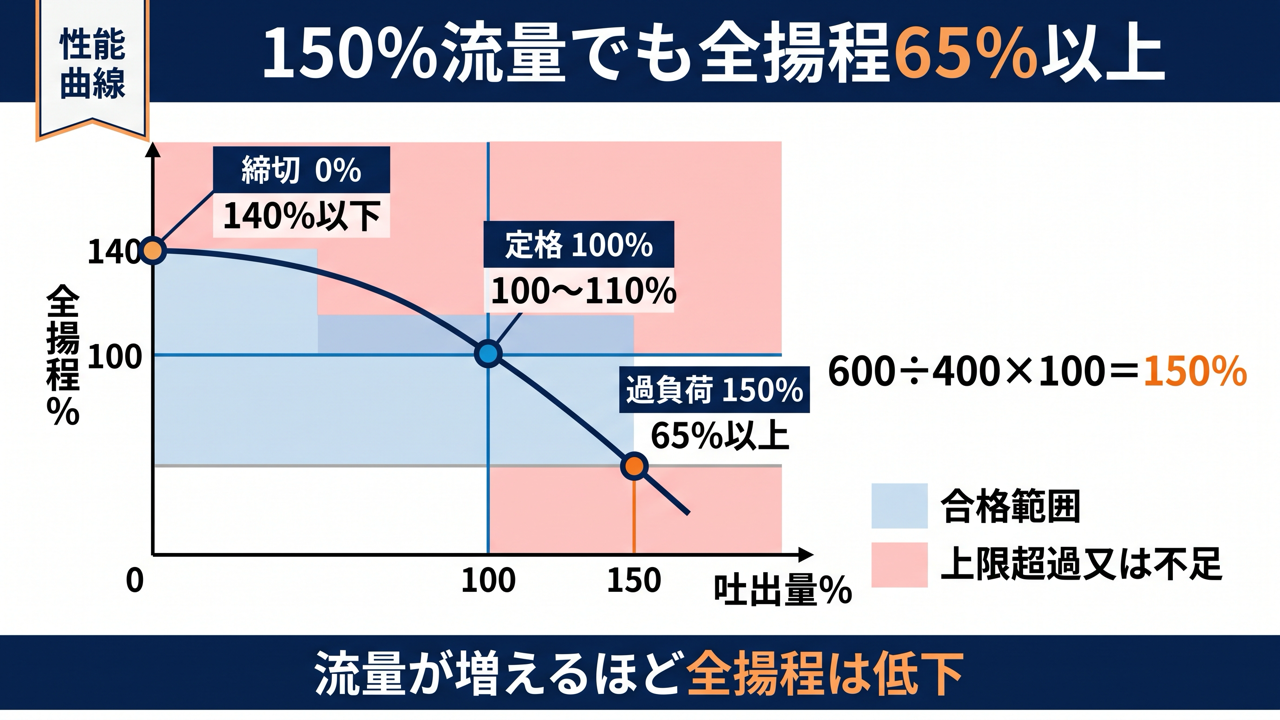

横軸に吐出量、縦軸に全揚程をとると一般的な遠心ポンプは吐出量が増えるほど全揚程が下がる曲線になります。

消防用ポンプでは、次の３点を区別します。

定格吐出量400L/minのポンプで600L/minを吐出すると流量比は次のようになります。

600 ÷ 400 × 100 ＝ 150%

したがって、全揚程は定格全揚程の65%以上必要です。

強欲な青木

吐出量が150%なら、全揚程も150%必要ではないのですか。

同じ割合では動きません。遠心ポンプは流量を増やすほど全揚程が下がるので、過負荷点は「150%流量で65%以上」です。

消防設備士

平成９年消防庁告示第８号第５第３号は、締切運転時、定格負荷運転時及び定格吐出量の150%時の全揚程を定めています。

🔄回転数と吐出量の関係

同一のポンプで条件が同じなら、ポンプの吐出量は回転数にほぼ比例します。

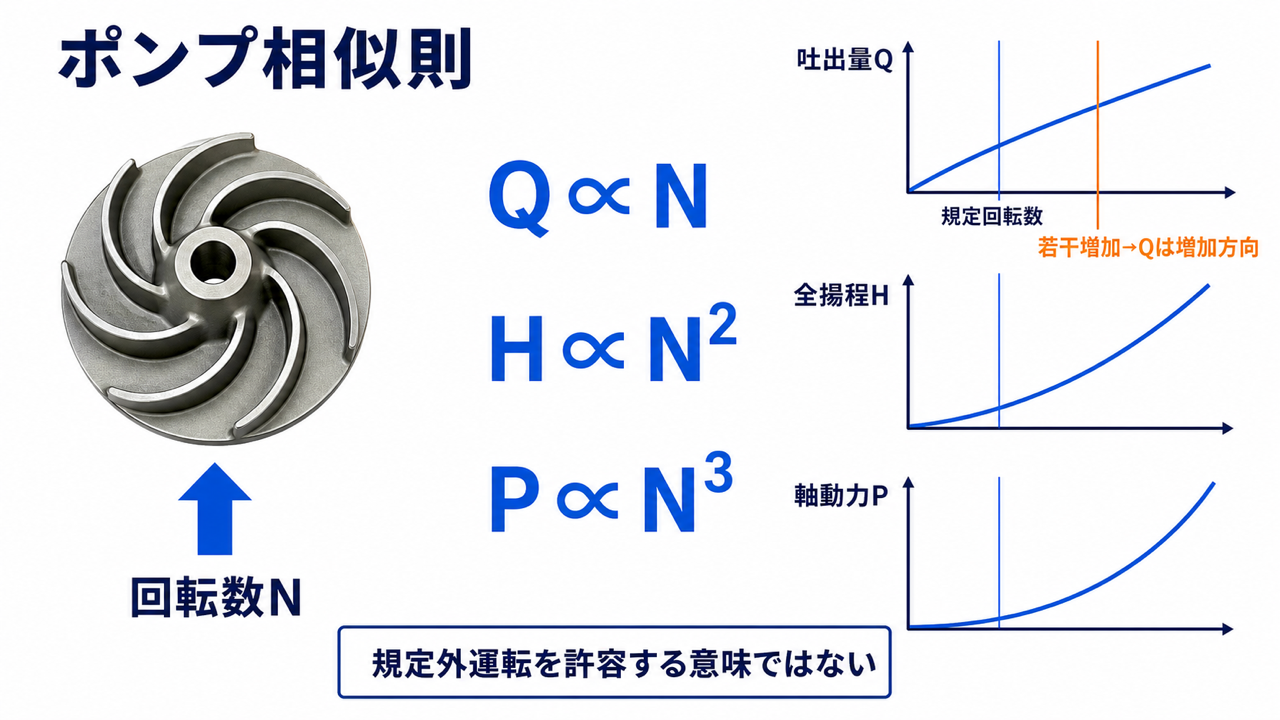

回転数を N、吐出量を Q、全揚程を H、軸動力を P とすると相似則は次の関係です。

したがって、回転数が規定値を若干超えている状態は、一般には吐出量をわずかに増加させる方向です。「吐出量が減少する、又は揚水不能となる原因」にはなりません。

ただし、規定回転数を超えた運転を推奨する意味ではありません。機器は所定の回転数で運転し、異常な高回転は是正します。

強欲な青木

回転数が高いのは異常だから、吐出量低下の原因に選んでよいのでは。

安全上の良否と流量が増減する方向を分けます。この設問では、若干の回転数増加は流量低下の原因ではありません。

消防設備士

酉島製作所の回転速度制御の技術解説は、ポンプ吐出し量が回転速度に比例し、軸動力が回転速度の３乗に比例する関係を示しています。

🔎 吐出量低下・揚水不能の原因

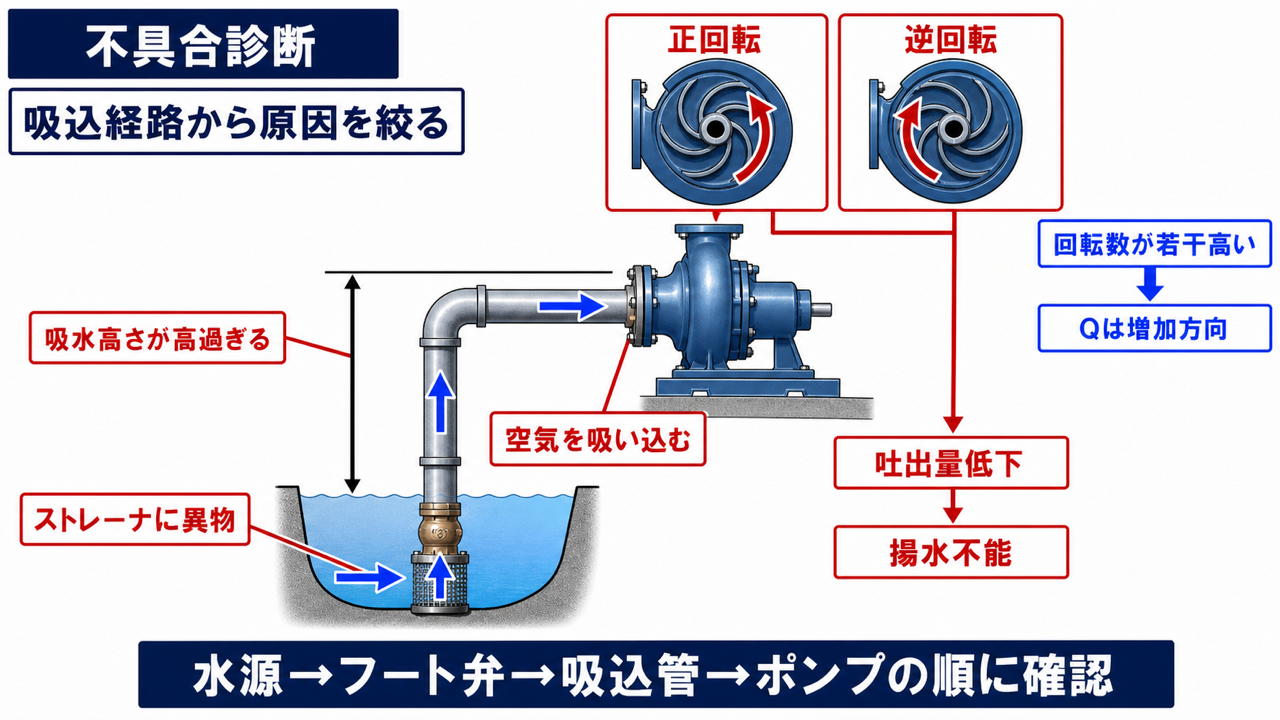

原因を暗記する前に、水がポンプへ入り、羽根車から送り出される経路に沿って診断します。

「水が来ない」ときは吸込側、「回るが圧力が出ない」ときは回転方向・羽根車・弁・配管抵抗を順に確認すると整理しやすくなります。

強欲な青木

原因は全部、ポンプ本体の故障ではないのですね。

はい。水源、フート弁、ストレーナ、吸込管、軸封、回転方向まで一つの系統として調べます。

消防設備士

💧 グランド部の点検

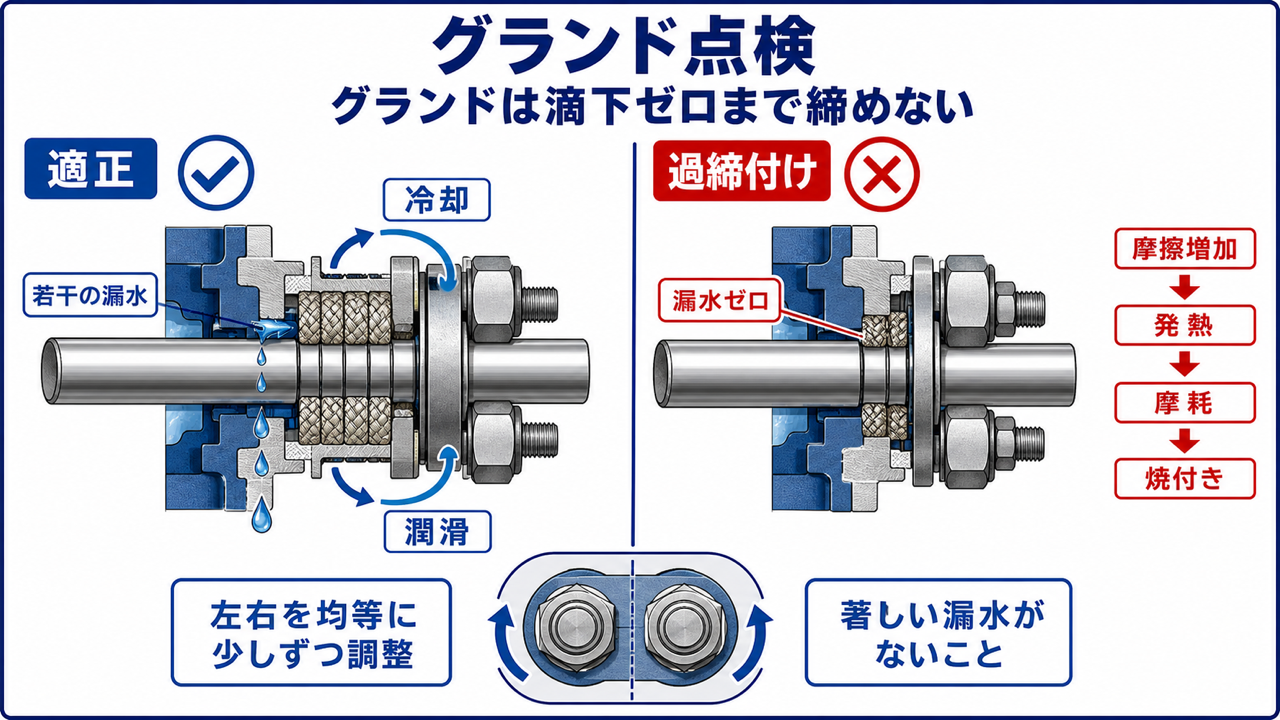

グランドパッキンは、パッキン自体の冷却と潤滑のため、運転時に若干の漏水を必要とします。

点検要領の判定は「著しい漏水がないこと」です。漏水を完全に止めるまで強く締め付けることではありません。

過度に締め付けると次の不具合につながります。

ナットは片締めを避け、左右を均等に少しずつ調整します。

強欲な青木

点検で水漏れを見つけたら、止まるまで締めるのが整備だと思っていました。

「著しい漏水」は調整しますが、若干の滴下まで止めると冷却と潤滑を失います。

消防設備士

消防庁の屋内消火栓設備点検要領は、グランド部について著しい漏水がないことを判定基準とし、全く漏水がない状態まで締め付けないよう注意を示しています。

🧰機器点検と総合点検

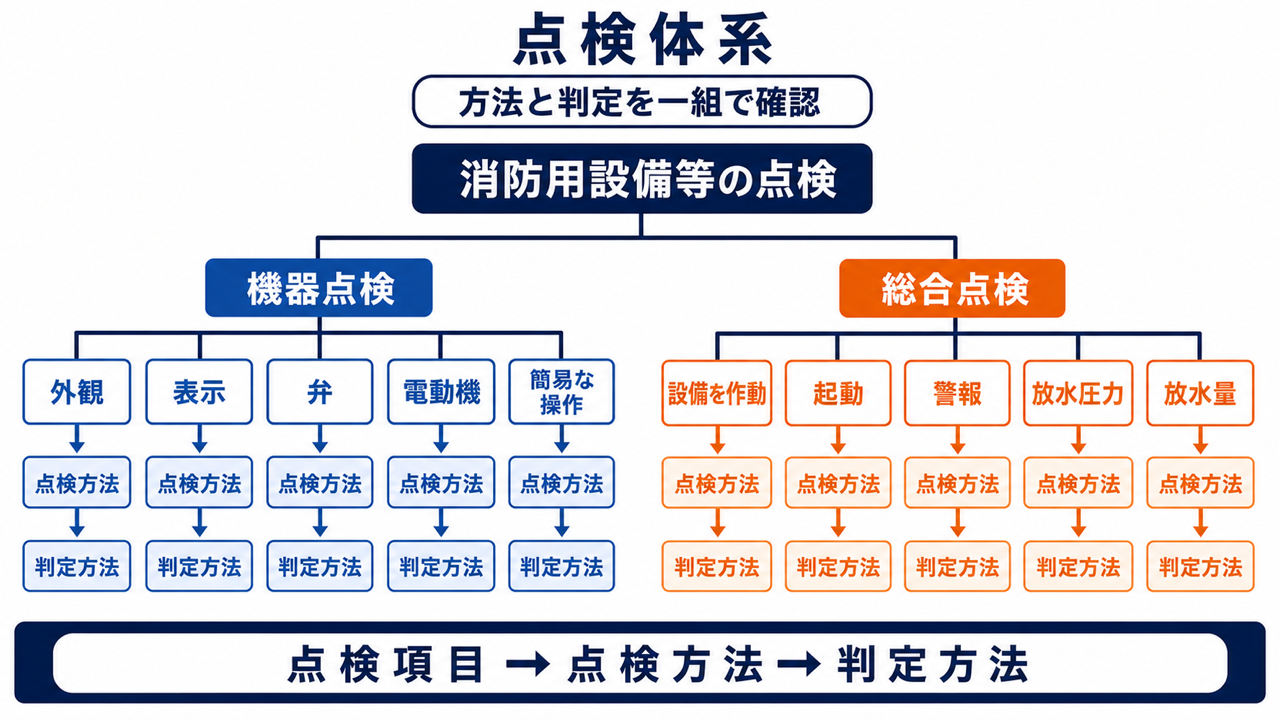

消防用設備等の点検は、大きく機器点検と総合点検に分けて整理できます。

実際の点検では、同じ機器でも外観だけでなく、作動や測定値まで確認することがあります。試験では「何を、どの方法で確認し、どの状態なら良好か」を一組で覚えます。

強欲な青木

目で見て異常がなければ、機器点検は全部終わりですか。

外観だけとは限りません。手動操作や起動装置の操作で、機能を確かめる項目もあります。

消防設備士

🚿 スプリンクラー設備の点検

スプリンクラー設備では、設備本体だけでなく、設置後の間仕切りや棚、表示、補助散水栓まで確認します。

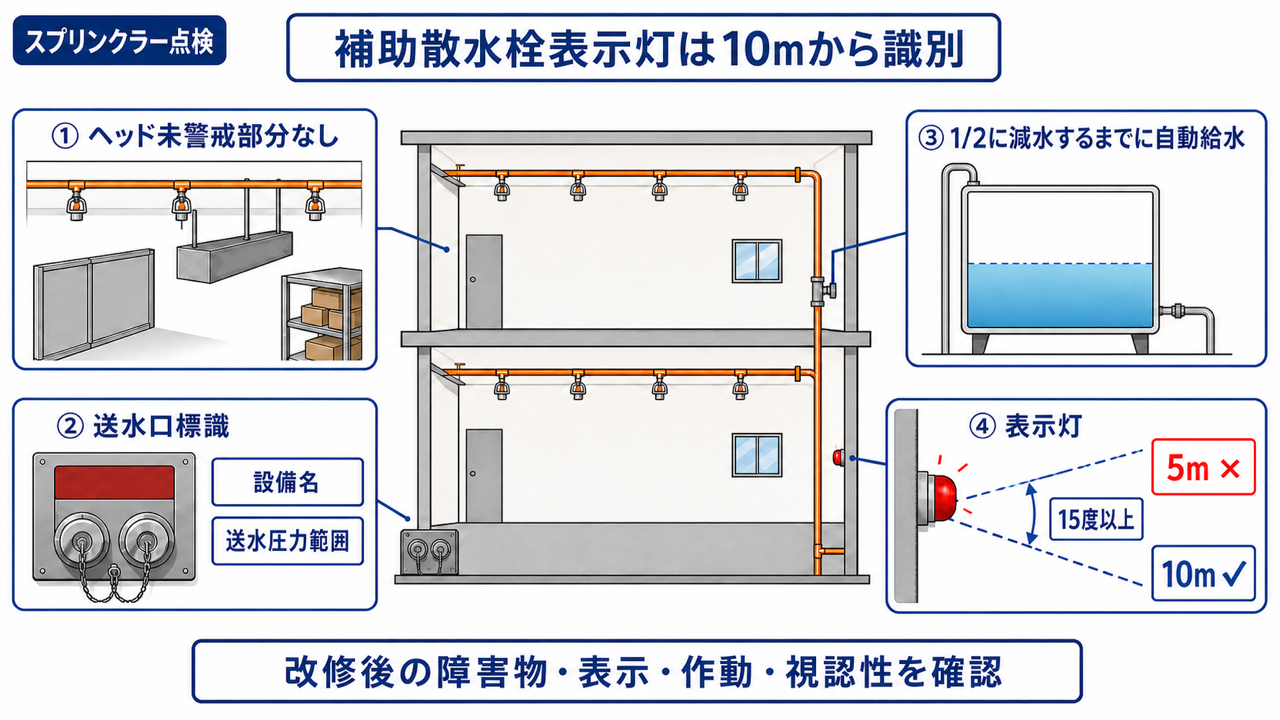

頻出の４チェック

間仕切り、たれ壁、ダクト、棚などの変更・新設により、ヘッドの警戒が届かない部分が生じていないこと。

スプリンクラー設備用送水口である旨と送水圧力範囲を示す標識が、見やすい箇所に適正に設けられていること。

排水操作により、呼水槽の水量が２分の１に減水するまでの間に自動給水装置が作動すること。

取付け面と15度以上の角度となる方向に沿って、10m離れた位置から容易に識別できること。

「５m離れた位置から識別できれば正常」とする選択肢は誤りです。数値は10mです。

強欲な青木

表示灯は近くから見えれば十分なので、５mでも正常ではないのですか。

点検要領の基準は10mです。さらに取付け面と15度以上となる方向から識別できるかを確認します。

消防設備士

消防庁のスプリンクラー設備点検要領は、ヘッドの未警戒部分、送水口標識、呼水槽の自動給水装置及び補助散水栓表示灯の点検方法・判定方法を示しています。

⚠よく出る注意ポイント

✍過去問で確認しよう

この単元の収録過去問は、全部で５問です。

強欲な青木

試験の数値だけでなく、何を測っている数値かまで整理できました。

性能・原因・点検を分けて考え、最後に設問が「使わない」「考えられない」「誤り」のどれを求めるか確認しましょう。

消防設備士

まとめ

➡次に進みましょう

強欲な青木

次はどこへ進めばいいですか？

水理・構造・工事整備の５/12講義が終了です。次は「配管・管継手・弁・支持・溶接」を学習します。

消防設備士
